Bilek pimi veya piston pimi olarak da adlandırılan piston pimi, kısa, pistonu biyel kolunun küçük ucuna birleştiren yakın toleranslı silindirik pim. Pistonlu bir motordaki en ağır yüklü parçalardan biridir.: yük her devri tersine çevirir, dış çap, çubuk burcunun içinde bir yatak muylusu görevi görür, ve delik, tamamen yüzen tasarımlar için çalışma yüzeyi görevi görür. Pimin sağlam olup olmadığı, merkez hattı deliği ile çekirdeklendirilmiş, veya yağlama için her iki uçta da delinmiş, geometrisi çap için mikrometre seviyesindeki toleranslar dahilinde kalmalıdır, yuvarlaklık ve doğruluk.
Çünkü pin kısa ve sert, düzeltmek kaba kuvvet meselesi değil. Bu çok küçük bir mesele, tam olarak doğru noktalara uygulanan çok kontrollü plastik düzeltmeler, Gerçek eksen bükülmesini yuvarlaklık hatasından ve çap değişiminden ayırt edebilen bir ölçüm düzeniyle. Bir piston pimi doğrultma çözümü, herhangi bir makine seçilmeden önce beş soruyu yanıtlamalıdır:
- Pim sağlam mı, merkezi çekirdekli veya uçtan delinmiş, ve uzunluk/çap oranı nedir??
- Sapma hangi işlem aşamasında ortaya çıkıyor – taşlamadan sonra, ısıl işlemden sonra, veya işlemden sonra?
- Ölçülen radyal salgı gerçek bir merkez hattı bükülmesi midir?, veya yuvarlaklık ve çap hatasının yanlışlıkla büküm olarak okunması?
- Malzeme ve sertlik durumu için hangi düzeltme rotası onaylanmıştır — hassas nokta presleme, döner ince doğrultma, veya hurda?
- Geometri nasıl serbest bırakılacak, düzeltme sonrasında yüzey bütünlüğü ve yorulma açısından kritik kabul kriterleri doğrulanmalıdır?

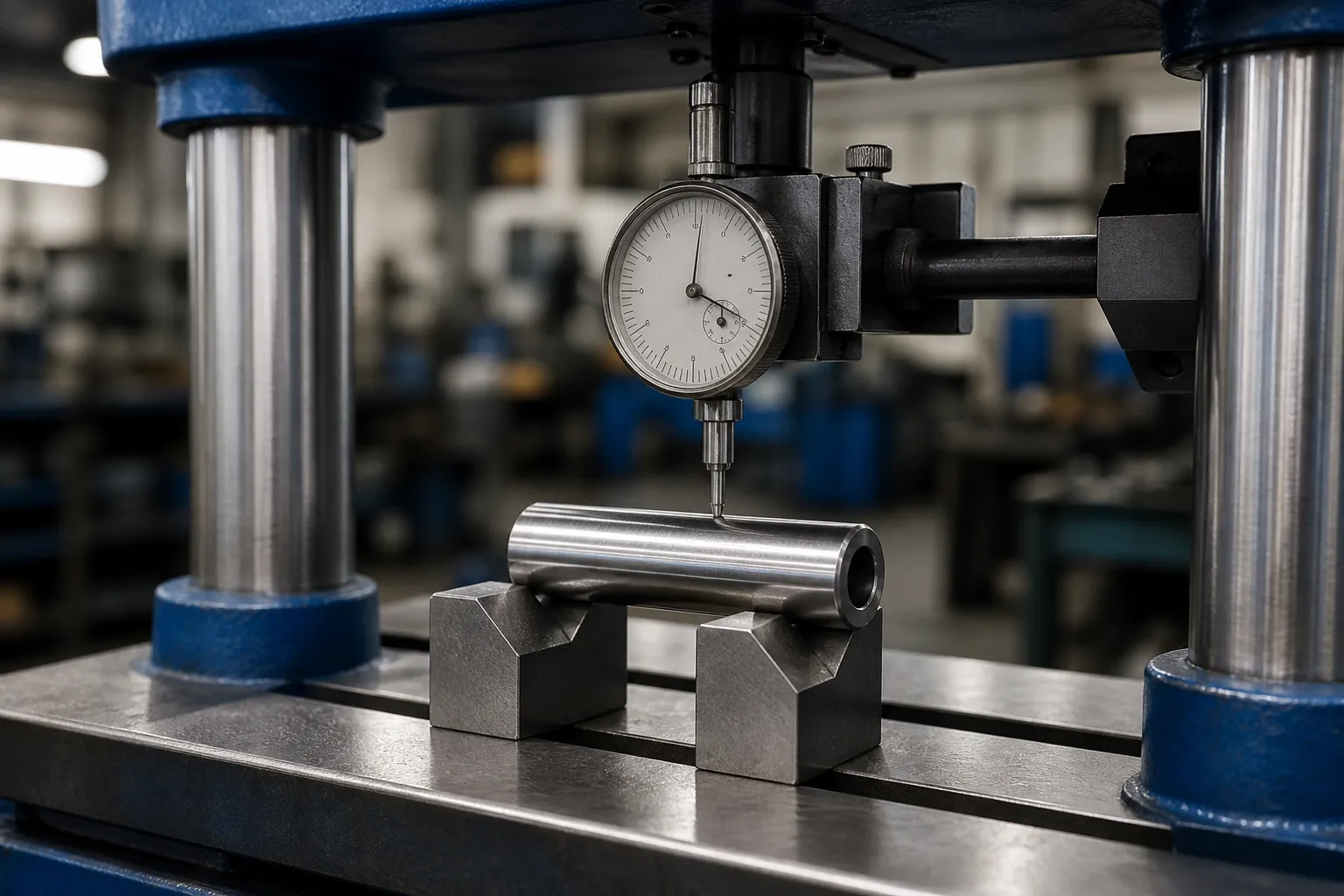

*Mühendislik konsept illüstrasyonu: a hardened piston pin supported and measured for a controlled correction study. Müşteri sitesi fotoğrafı değil. Gerçek temas bölgeleri, kuvvet sınırları ve makine mimarisi, çizimler ve temsili örnek testler gerektirir.*
A Piston Pin Is Not a Piston Rod
Search results for piston pin straightening are dominated by automotive forums — hobbyists asking how to free a stuck pin or whether a stiff wrist pin can be reused after a rebuild. That repair-shop conversation has almost nothing to do with the production problem: a pin maker grinding thousands of pins per day who needs a controlled correction step between heat treatment and final grinding. The two intents should never share one machine specification.
It is equally important not to confuse the pin with the piston çubuğu (uzun hidrolik silindir bileşeni ayrı bir çözüm sayfasında ele alınmıştır) veya onunla biyel (dövme I-kiriş parçası, hassas bir silindir değil). Piston pimi, kendi sınırlamalarına sahip, kendi iş parçası ailesidir:
| İş parçası | Tipik Geometri | Doğrultma Karakteri |
|---|---|---|
| Piston pimi (bu sayfa) | Kısa silindir, L/D ≈ 1,3–2,5, sertleştirilmiş, sıklıkla özlü | Çok sert; küçük bükülme değerleri, yüksek düzeltme kuvvetleri, ovallik riski |
| Piston çubuğu (hidrolik) | Dişli uçları olan uzun ince çubuk | Düşük L/D sertliği; uzun bir aralıkta çok noktalı düzeltme |
| Biyel kolu | İki delikli dövme I profili | 3-D delikten deliğe hizalama, merkez çizgisi sorunu değil |
| Motor valfi | Başlı uzun sap | Baş yüzüne göre gövde düzlüğü; benzer mikro düzeltme mantığı |
Piston Pimleri Nasıl Deforme Olur?
Üretim pimleri genellikle yüzey sertleştirme çeliğinden döndürülür veya soğuk çekilir, karbonlanmış ve sertleştirilmiş, sonra toprakla. Sapma öngörülebilir noktalarda girer:
- Isıl işlem bozulması. Karbürleme ve söndürme, tornalama gerilimlerini eşit olmayan şekilde serbest bırakır. Özlü bir pim daha ince duvar tarafına doğru eğilebilir. Bu en yaygın ve en düzeltilebilir sapma kaynağıdır - bkz. ısıl işlem sonrası düzleştirme.
- Taşlama kaynaklı stres. OD'de ağır veya tek taraflı talaş kaldırma, kalan gerilimi dengesizleştirir, ve pim öğütücüden çıktıktan sonra eğilir.
- Taşıma ve sıkıştırma hasarı. Pinler kısa, boyutlarına göre sert ve ağır. Silo kenarına bir düşme, son incelemede düz olan bir pimin yerel olarak keskin bir bükülmesine neden olabilir; bu hasar sınıfı genellikle hurda kararıdır, doğrulayıcı bir karar değil.
- Özlü pinlerde ovallik artışı. Delik ısıl işlem sırasında bozulabilir, ve OD onu takip ediyor. Bu bir form hatasıdır, viraj değil, ve hiçbir basın düzeltmesi bunu düzeltmez.
Ölçüm: Datum Kararı Önce Gelir
Pim düzgünlüğü kontrolü yalnızca tanımlanmış bir dönme eksenine göre anlamlıdır. İki destek sözleşmesi hakimdir:
Merkezler Arası
Pim, proses verileri olarak üretilmiş ve taşlanmış merkez deliklerini taşıyorsa, merkezler arasındaki ölçüm taşlayıcının kullandığı ekseni yeniden üretir. Bu genellikle nihai kabul kararları için en temiz sözleşmedir. Merkez deliklerinin kendisi temiz ve hasarsız olmalıdır; çentikli bir merkez, baskı makinesine iyi pimler gönderen hayalet salgı üretir.
V-Bloklarda veya Döner Desteklerde
Merkezsiz özlü pimler için, OD'nin kendisi veri haline gelir. Kadran testi göstergesi veya bir döner V bloğu kurulumu çok noktalı LVDT ölçüm kafası çeşitli eksenel istasyonlarda haritaların tükenmesi. Burada kritik disiplin hata türlerini ayırmaktır: birinci harmonik (devir başına bir kez) uzunluk boyunca fazını koruyan bileşen bir bükülmedir; ikinci harmonik bileşen ovalliktir, ve buna karşı okunması gerekir yuvarlaklık-bükülme ayrımı. Bir salgı numarasını takip etmek için oval bir pime basmak parçayı yok eder.
Yüklendi ve Serbest Bırakıldı
Çünkü pinler sert ve düzeltmeler çok küçük, yerçekimi ve destek sapması toleransa göre ihmal edilemez. Ölçüm koşulu — sabit istasyonlardaki destekler, tanımlanmış düzlemlerdeki gösterge — çalışma talimatında dondurulmalıdır, ve baskı sonrası doğrulama bunu tam olarak tekrarlamalıdır. Genel argümanlar Yüklü ve serbest bırakılmış doğrusallık ölçümü bu ölçekte tam güçle uygulayın.
Pimler için İşlem Yollarının Doğrultulması

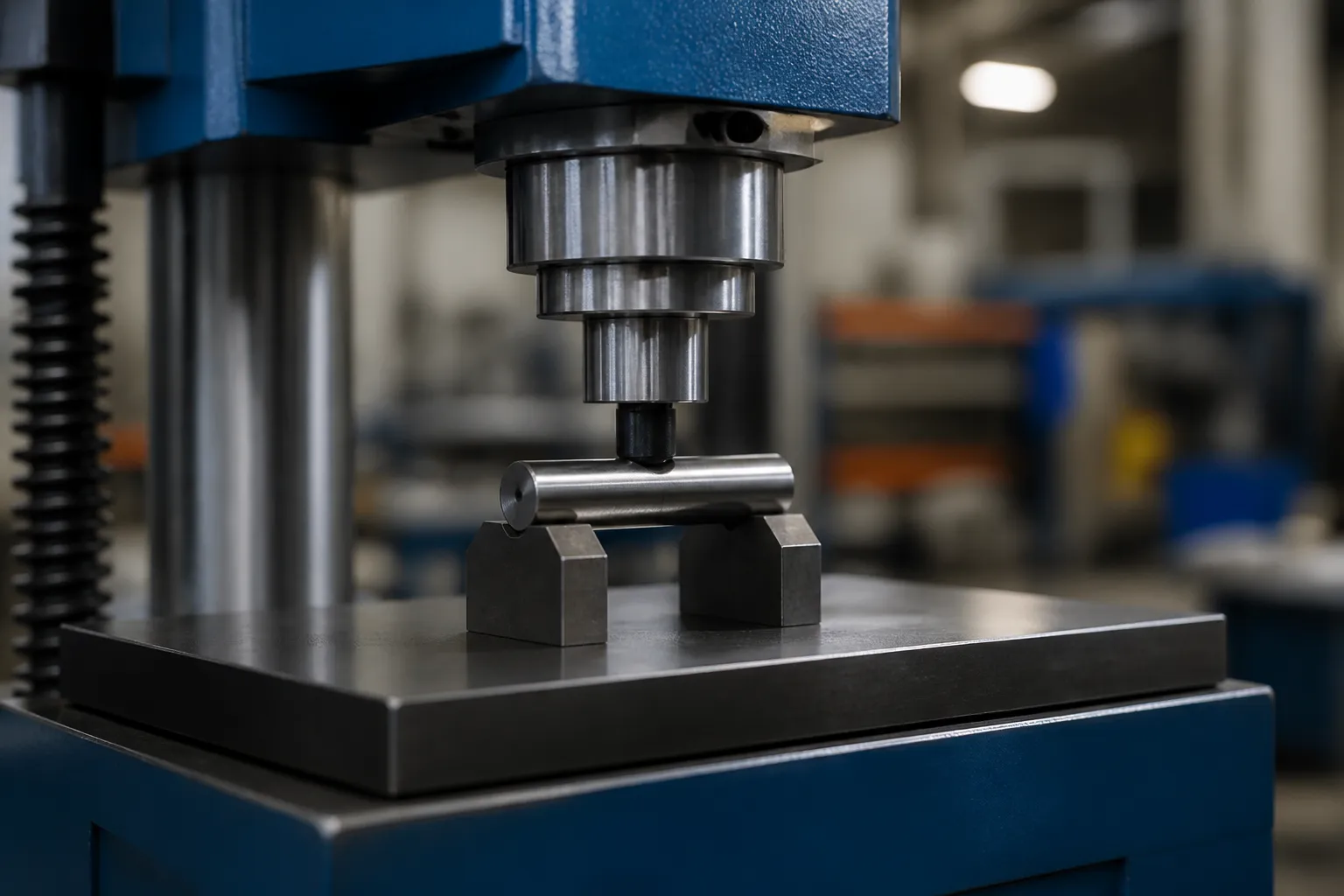

Hassas Nokta Basma
Varsayılan rota bir hassas nokta basmalı doğrultma işlemi: pim iki dar yere dayanıyor, viraj tepe noktasına yakın yerleştirilmiş sertleştirilmiş destekler, ve küçük bir şahmerdan kontrollü bir darbe uygular - yer değiştirme sınırlı, kuvvetle sınırlı değil - en yüksek noktada. Pim preslemeyi sıradan şaft preslemesinden ayıran üç özellik:
- Destek aralığı. Aşağıdaki L/D ile yaklaşık 2.5, destekler birbirine yakın durur ve yerel temas gerilimleri yüksektir. Destek ek parçaları, pimin dış çapını kirletmeden temizleyen, hafifletilmiş veya yuvarlatılmış bir temasa ihtiyaç duyar.
- Strok çözünürlüğü. Düzeltici vuruşlar mikrometre cinsinden ölçülür. Presin mikrometrenin altında strok çözünürlüğüne ve sert bir yapıya ihtiyacı var, boşluksuz koç kılavuzu, çünkü sertleştirilmiş bir pimdeki geri esneme-strok oranı aşılabilir 10:1 yanlış kurulumda.
- Geri yaylanma telafisi. Sertleştirilmiş pimler güçlü bir şekilde geri yaylanır; süreç aşırı baskılanmalı ve toleransa doğru gevşetilmelidir, kapsamında yer alan tazminat kuralları ile Şaft düzleştirme geri yaylanma telafisi.
Döner İnce Doğrultma
Daha yüksek hacimler için, Pimler, küçük bir döner düzleştirme kafasından beslenebilir; pimi tek geçişte alternatif plastik kıvrımlara maruz bırakan açılı rulolar. Bu rota, tartışılan aynı prensip Pres ile silindirle doğrultma karşılaştırması, yalnızca pim geometrisinin uzunluğu boyunca aynı olması durumunda ekonomiktir (kafa yok, oluklar veya ani özellikler) ve eğer sapma yerel bir bükülme yerine yumuşak bir küresel yay ise. Yerel bükülmeler, silindir düzeltme işleminden sonra hayatta kalır ve son incelemede yeniden ortaya çıkar.
Ne Zaman Düzeltilmemeli
Keskin bir kullanım kıvrımına sahip bir pim, görünür parlaklık, çatlaklar, veya çizimin dışındaki ovallik hurda bir parçadır. Yorulan motor parçaları yaratıcı kurtarma girişimlerini affetmez. Yazılı bir yeniden işleme sınırı - bir pinin alabileceği düzeltme döngüsü sayısı, ve hangi süreç aşamasının kontrol planına ait olduğu; içindeki mantık NOK sıralama ve yeniden işleme sınırları doğrudan transferler.
Neden Kısa, Sert Parçalar Göründüğünden Daha Serttir
Sezgi, kısa bir bölümün düzeltilmesinin kolay olması gerektiğini söylüyor. Tam tersi doğrudur, Bunun nedeni bükülme genliği arasındaki ilişkidir., kesit sertliği ve strok çözünürlüğü. Uzun ince bir şaft üzerinde, A 0.5 mm yay milimetrenin onda birkaçı kadar bir vuruşla düzeltilir, ve basın bunu rahatlıkla çözüyor. Bir piston pimi üzerinde, tolerans dışı popülasyonun tamamı arasında oturabilir 0.005 mm ve 0.020 yay mm. Düzeltmek için birkaç mikrometrelik darbeler gerekir, Birim sapma başına bükülme sertliği, ince bir şaftın bükülme sertliğinden büyüklük sırası daha yüksek olan bir bölüme uygulanır.. Üç sonuç takip ediyor:
- Makine çözünürlüğü süreç haline gelir. Bir basın 0.01 mm vuruş çözünürlüğü a'yı yönetemez 0.003 mm düzeltmesi. Ram rehberliği, yük hücresi gürültüsü, şasinin termal büyümesi ve yağın sıkışabilirliği tolerans aralığına girer. Pimler için makine seçimi strok çözünürlüğü ve çerçeve sertliğinden başlar, asla tonajdan değil — pimli presin neredeyse hiç kuvvete ihtiyacı yoktur, yalnızca aşırı kontrol.
- Destek koşulu mekaniğe hakimdir. Sert bir bölümün altında birbirine yakın desteklerle, Düzeltme, küresel bükülme kadar lokalize basınç dağılımıyla da sağlanır. Bir desteğin taşınması 2 mm etkili tarifi değiştirir, bu nedenle destek pozisyonları reçete kaydının bir parçasıdır, operatöre bırakılan bir kurulum detayı değil.
- Yerel hasar riski yüksek. Yüksek sertlik artı küçük temas bölgeleri, yüksek temas gerilimine eşittir. Her örs ve tokmak parçasının sertliği uyumlu ve radyal olmalıdır; sertleştirilmiş bir pim OD üzerindeki yassı çelik örs bir brinelleme makinesidir.
Tarifi Yazmadan Önce İşlem Aşamasını Dondurun
Düzeltme tarifi yalnızca bir malzeme durumu ve bir stok koşulu için geçerlidir. Pim üretimi birçok eyaleti aşıyor, ve her biri farklı bir pencereyi tanımlar:
| Sahne | Düzeltme Fırsatı | Ana Risk |
|---|---|---|
| Yumuşak boş, karbonlamadan önce | Nadiren ihtiyaç duyulur; tornalama geometriyi tutar | Tarif sonraki durumlara aktarılmayacak |
| Sertleştikten sonra, taşlamadan önce | Yay en büyüğü; düzeltme öğütme malzemesi dağıtımını eski haline getirir | Yay dipçik tarafından maskelenirse bir tarafta sürpriz stok kaybı olur |
| Kaba ve son taşlama arasında | Klasik düzeltme noktası; stok hala mevcut | Düzeltmeden sonra eklenen taşlama gerilimi pimi yeniden eğiyor |
| Son taşlamadan sonra | Yalnızca mikro düzeltme, sıkı döngü sınırlı | Bitmiş yatak yüzeyinde yüzey kanıtı; ovallik etkileşimi |
| Müşteri giriş muayenesinde | Anlaşmazlık bölgesi - önce üzerinde anlaşmaya varılan sözleşme uyarınca yeniden ölçüm yapın | Doğrulanmamış bir ölçüme göre düzeltme |
Kontrol planı düzeltme aşamasını açıkça belirtmeli ve başka herhangi bir aşamada düzeltmeyi yasaklamalıdır.. Son taşlamadan sonra düzeltilen bir pim koruyucu stok taşımaz: herhangi bir basın işareti, herhangi bir ovallik büyümesi, Herhangi bir aşırı düzeltme döngüsü, yorulma yüklü bir parçadaki işlevsel bir kusurdur.

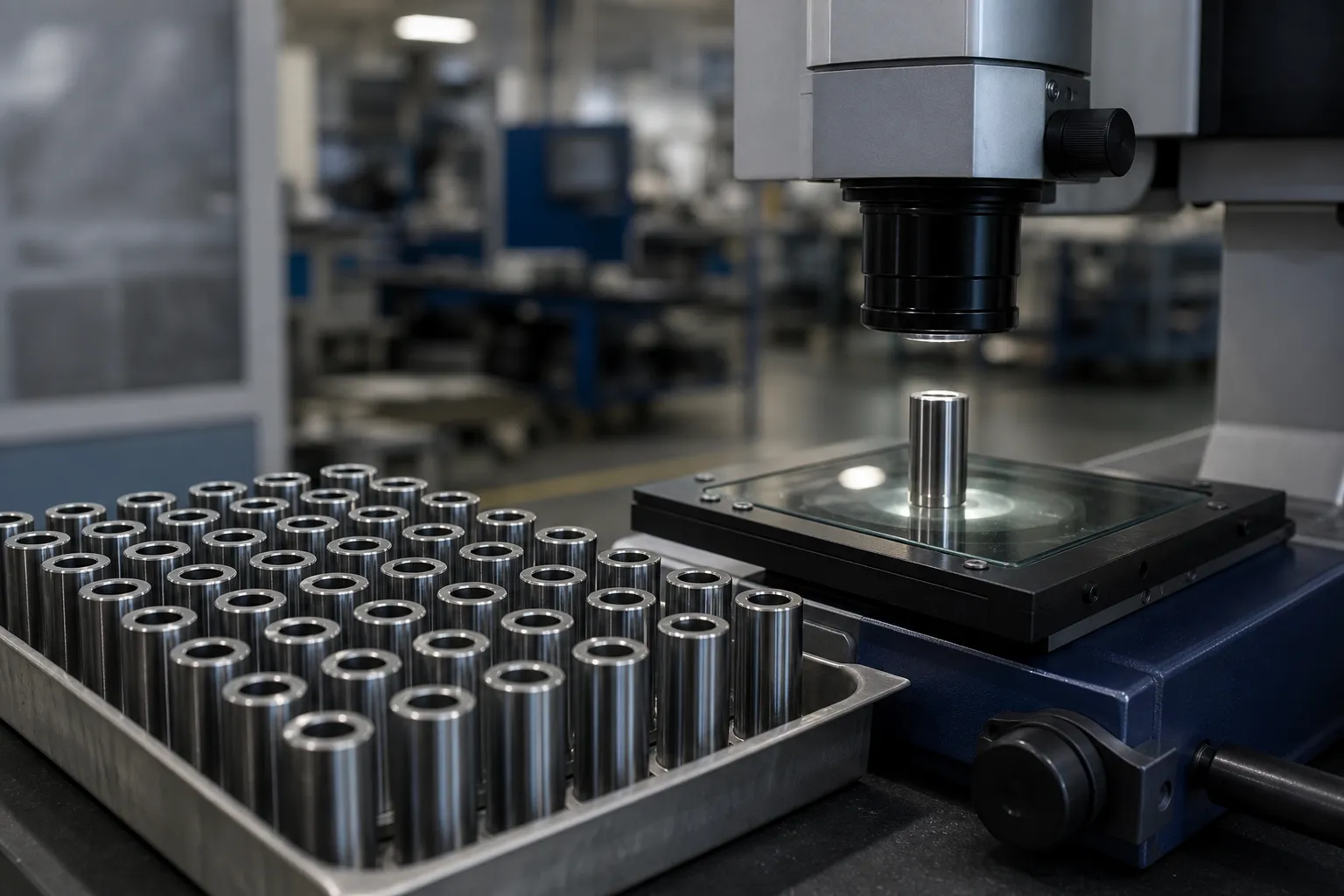

Kabul Kriterleri
Delil üzerinde iğne düzeltme işlemi kabul edilir, yalnızca geçen bir sayı üzerinde değil:
- Doğruluk veya TIR çizimde belirtilen düzlemlerde ve destek koşulunda, tipik olarak topraklama pimleri için düşük mikrometrelerde.
- Yuvarlaklık ve çap Düzeltmeden sonra yeniden kontrol edildi — presleme, bükme toleransını form toleransı ile değiştirmemelidir.
- Yüzey bütünlüğü. Basın işareti yok, dış çap dayanma yüzeyinde brineller veya örs tanık çizgileri. İşlevsel bir günlük yüzeyindeki iletişim kanıtı bir rettir, kozmetik bir sorun değil.
- Doğrulama ölçüm sistemi. Ölçer gerçekten toleransı çözmelidir; Bölümde açıklandığı gibi resmi bir çalışma yürütmelidir. R ölçer&Çizgileri düzeltmek için R.
- Süreç yeteneği zamanla izlendi, ısıl işlem partisi başına kaydedilen yeniden işleme sayıları ve hurda nedenleri ile.
Pim Doğrultma Projelerinde Yaygın Arıza Modları
- Baskıyla ovalliğin peşinde. Salgı izi devir başına iki kez hata gösteriyor, operatör yine de basıyor, ve pim hem oval hem de bükülmüş olarak biter.
- Sertlik durumu uyumsuzluğu. Yumuşak pimler üzerinde geliştirilen vuruş tarifi sertleştirilmiş pimlere uygulanır; geri yaylanma üç katına çıkar ve süreç penceresi kaybolur. Her tarif maddi bir duruma bağlı olmalıdır.
- Aşırı düzeltme döngüleri. Aynı tepe noktasında ileri geri basmak malzemeyi çalıştırır ve, yorgunluk kısmında, gizli bir başarısızlık riskidir. Döngü sınırları makine kontrolü tarafından uygulanmalıdır, operatör hafızasına göre değil.
- Hasarlı veriler. Eskitilmiş veya kirli merkez delikleri, veya gömülü talaşlı V blokları, Yanlış viraj haritaları oluşturun ve düz pinlerin düzeltilmesini tetikleyin.
- Müşteriden farklı bir durumda ölçüm yapılması. Muayeneniz doğru görünüyor; müşteri farklı bir açıklıktaki temiz merkezler arasında ölçüm yapar ve salgıyı görür. Ölçüm kurallarını sözleşmeye uygun hale getirin.
İlgili okuma: genel makine seçimi mantığı otomatik mil düzeltme nasıl çalışır, ve kardeş çözüm sayfaları piston çubukları Ve motor valfleri. Pin ailesi fizibilite çalışması için, çizimleri hazırlamak, ısıl işlem durumu, en azından mevcut salgı verileri 50 parçalar, ve düzeltmeden sonra yerine getirmeniz gereken kabul spesifikasyonu.
