Külbütör kolu, kam kaldırma işlemini valf hareketine dönüştüren küçük bir koldur, ve işi yapısal olmadan önce geometriktir: pivot deliği arasındaki ilişki, kam tarafındaki ped veya silindir ve valf tarafındaki ped, valf kaldırma eğrisini tanımlar, temas modeli ve kirpik davranışı. Bir kol çarpıklaştığında, motor "bükülmüş bir parça" hissetmiyor - değişen geometriyi hissediyor: gürültü, düzensiz kirpik, valf ucunda kenar yüklemesi, hızlandırılmış balata aşınması. Külbütör kolunun düzleştirilmesi bu nedenle küçük bir alanda bir geometri restorasyon problemidir., sert, sıklıkla sertleştirilmiş bileşen, kaba kuvvet yerine hassas mikro presleme ve fikstür ölçümü ile çözülür.
Külbütör düzleştirme çözümünün öncelikle beş soruyu yanıtlaması gerekir:
- Hangi kol ailesi dahil - dövme çelik, döküm, damgalanmış çelik veya döner külbütör — ve kendi sınıfına göre düzeltme toleransı nedir??
- Hangi özellikler fonksiyonel geometriyi tanımlar?: pivot delik ekseni, kam pedi, valf pedi, ayarlayıcı iplik, ve hangi veri sırasıyla?
- Sapma düzlem içi bir bükülme midir?, düzlem dışı bir bükülme, ped ve delik arasında bir bükülme, veya presleme veya ısı nedeniyle delik bozulması?
- Her düzeltme bölgesindeki sertlik durumu nedir?, ve orada soğuk presleme onaylandı mı?
- Açılar nasıl doldurulacak, delik bütünlüğü ve boyutsal kararlılık düzeltmeden sonra ve sonraki herhangi bir ısıtma işleminden sonra doğrulanmalıdır?
*Mühendislik konsept illüstrasyonu: Düzeltme çalışması sırasında kiriş üzerinde bir prob bulunan bir yuva fikstüründe tutulan külbütör kolları. Müşteri sitesi fotoğrafı değil. Destek noktaları, kuvvet sınırları ve kabul değerleri çizime ve örnek parçalara göre doğrulanmalıdır.*
Bu Konuda Gerçek Bir İçerik Boşluğu
Herkese açık arama sonuçlarının neleri içerdiğini ve neleri içermediğini açıkça belirtmeye değer. İçin rocker arm straightening, DataForSEO neredeyse yalnızca forum konularını döndürür: klasik otomobil ve Honda ikiz restoratörleri kolların "düz olmamasının" kurtarılıp kurtarılamayacağını soruyor, Dizel ve LS sahipleri valf ayarında kolların çarpık olduğunu fark ediyor, GS sürücüleri yeniden profil oluşturmayı ve yeniden sertleşmeyi tartışıyor. Forum dışı tek makale, külbütör kolu sorun giderme ve değiştirmeye yönelik bir parça kataloğu kılavuzudur, silahları dövme olarak sınıflandıran, döküm ve damgalama ve değiştirme işinin fiyatlandırılması. En iyi sonuçlarda üretimdeki külbütör kolu distorsiyonu için mühendislik düzeyinde bir düzeltme sürecini açıklayan hiçbir şey yok.
Bu boşluk anlaşılabilir bir durumdur; çoğu atölye şüpheli kolu düzeltmek yerine değiştirir, ve bilinmeyen bir servis geçmişinden bitmiş bir kol için doğru çağrı budur. Ancak bileşen üretiminde durum farklıdır: distorsiyon tanımlanmış bir proses noktasında ölçülür, yükleme geçmişi biliniyor, yüksek hacimli valf mekanizması parçalarındaki hurda oranları, kontrollü bir düzeltme istasyonunu haklı çıkarmaktadır. Bu sayfanın geri kalanı üretim mühendisliği ilkeleri temel alınarak yazılmıştır., gerçek sinyal taşıdığı yerde forum fikir birliği korundu (forum mekaniği doğru, Örneğin, ayar sırasında gözle görülür şekilde çarpık kollar, "yerleşen" parçalardan ziyade genellikle geometri veya muylu aşınma sorunlarını gösterir).
Kol Aileleri Farklı Davranıyor
| Külbütör Ailesi | Tipik Kullanım | Düzeltme Davranışı |
|---|---|---|
| Dövme çelik kol | Dizel, ağır hizmet, yüksek yüklü motorlar | Kontrollü soğuk preslemeye en toleranslı; cömert fakat sınırsız olmayan süneklik |
| Dökme demir kol | Binek araç itme çubuğu ve SOHC motorları | Sınırlı düzeltme penceresi; Gevrek kırılma riski sertlik ve önceki yük arttıkça artar |
| Damgalı çelik kol | Yüksek hacimli küçük motorlar ve ekonomik motorlar | Genellikle kalıbın yeniden kalibrasyonu veya düzeltme oluşturma yoluyla düzeltilir, serbest noktaya basma değil |
| Silindir rocker (iğne muylusu, rulo ucu) | Performans ve modern verimli motorlar | Geometri açısından kritik; düzeltme aynı zamanda muylu deliğini ve makara ekseni paralelliğini de korumalıdır |
Aile herhangi bir fikstür çekilmeden önce süreç felsefesine karar verir. Dövme silahlar bir bas-ölç istasyonu kazandırır; Damgalı kollar, tüm damgalama geometrisini aynı anda geri yükleyen bir kalibrasyon kalıbına aittir; döküm kollar en dar onaylanmış pencereye ve dürüst bir hurda oranına sahip olur.
Fonksiyonel Geometri ve Datum Zinciri
Bir külbütör kolu için ölçüm veri sistemi, işlevini takip eder:
- pivot deliği (veya muylu deliği) bir mandrel üzerinde - birincil eksen verisi;
- valf tarafı ped yüzü ve ped yarıçapı konumu — kaldırma eğrisini ve valf ucu temasını kontrol eder;
- kam tarafındaki ped yüzü veya silindir ekseni — temas geometrisini ve sürtünmeyi kontrol eder;
- ışın merkez çizgisi - sapması her iki yastığa da bağlanan yapısal bağlantı;
- ayar vidası deliği ve dişi, takıldığı yerde — kirpik ayarı bütünlüğü;
- ped temas bölgeleri arasındaki toplam kol uzunluğu - etkin sallanma oranı.
İki balata geometrisi ve delik ekseni, valf mekanizmasının gördüğü şeydir. Diğer her şey yalnızca bu üçünü hareket ettirdikçe önemlidir. Bu, ölçüm tasarımı için çok önemli bir basitleştirmedir: deliğe hakim olan ve her iki ped yüzeyini (konum ve açısal tutum) tarayan bir fikstür, parçanın işlevsel sapmasını her iki tarafta üç veya dört okumayla yakalar.
Deformasyon Modları: Basmadan Önce İsimlerini Verin
| Mod | Ölçüm İmzası | Düzeltilmezse Sonuç |
|---|---|---|
| Düzlem içi ışın bükülmesi | Valf hareket düzleminde pedler arası uzunluk ve açı hatası | Etkin oran değiştirildi; kirpik kayması; valf ucu tarafı yüklemesi |
| Düzlem dışı bükülme | Pedler delik eksenine göre yanal olarak yer değiştirmiştir | Valf ucu ve kam üzerinde kenar teması; düzensiz aşınma bantları |
| Delik ve pedler arasında büküm | Mandrel üzerinde yuvarlandığında ped tutum hatası | Çarpık temas; tik-tak sesi; silindir yanlış hizalaması |
| Pivot deliği distorsiyonu | Delik yuvarlaklığı, boyut veya paralellik hatası | Muylu veya saplama uyum sorunları; boyutlandırmaya aittir, bükülmemek |
Forum içgüdüsü — “kol çarpık görünüyor, geriye doğru bükün” — dört mühendislik vakasını tek bir vakaya indirir, ve düzlem içi bükülmeyi düzelten düzeltme, tam olarak bükülmeyi kötüleştiren yük yoludur. Mod, herhangi bir yük uygulanmadan önce yapılan ölçümlerden adlandırılmalıdır.. Aynı disiplin, aşağıdaki gibi profesyonel valf mekanizması parça süreçlerini ayıran şeydir: motor supabı düzeltme atölye doğaçlamasından; şaft ailesi eşdeğeri aşağıdakiler için belgelenmiştir: eksantrik mili düzleştirme, Kasıtlı eksantrik geometrinin mod tanımlamayı eşit derecede kritik hale getirdiği durumlarda.
Mikro Preste Düzeltme İşlemi
Külbütör kolları küçük ve serttir, sürecin karakterini değiştiren: kuvvetler düşük, sapmalar bir milimetrenin kesirleridir, ve geri yaylanma her vuruşun büyük bir kısmıdır. Tekrarlanabilir strok çözünürlüğüne sahip servo tahrikli mikro baskı makinesi, parçayı yüklü noktaya doğrudan bitişik minyatür örsler üzerinde desteklemek, doğru mimari. Çalışma döngüsü:
- Kolu mandrel bazlı fikstür üzerine yükleyin; Her iki taraftaki ped konumunu ve tutumunu yakalayın.
- Düzeltme yuvasına transfer; patronların altında destekler, haritanın adlandırılmış mod için tanımladığı ışın konumunda yükleyin.
- Küçük ölçülü bir vuruş uygulayın, serbest bırakmak, ve yeniden ölçün - asla düzeltmenin yapıldığını varsaymayın.
- Parçanın sertlik grubu için geri yaylanma öğrenildiğinden, ayarlanmış aşırı strok ile yineleyin.
- Serbest bırakmadan önce her iki tarafta tam bir ped haritası ve delik kontrolü ile bitirin.
Pencereyi iki maddi kural sınırladı. Birinci, düzeltme yükleri kirişe gider, asla sertleştirilmiş bir ped yüzeyine veya yarıçapına basmayın; indüksiyonla sertleştirilmiş temas bölgesine basmak, kolun sağlamak için bulunduğu yüzeyin çatlamasına neden olabilir. Saniye, malzeme için doğrulanmış pencerenin üzerinde sertleştirilmiş kollar yeniden yönlendirilir veya hurdaya çıkarılır; parti başına sertlik, proses parametrelerinin bir girdisidir, bu nedenle bir partide öğrenilen geri yaylanma bir sonraki partide otomatik olarak geçerli olmuyor. Isıl işlemin düzeltme engeli yerine distorsiyon kaynağı olduğu parçalar için, süreç kuralları ısıl işlem sonrası düzleştirme doğrudan başvur.
Kabul ve Doğrulama
Düzeltilmiş külbütör kolunun kabulü geometrik olarak belirtilmelidir, görsel olarak değil:
- balata yüzü konumu ve delik eksenine göre açısal tutum, her iki pedde de çizim sınırları dahilinde;
- pivot deliği boyutu, Herhangi bir baskıdan sonra yuvarlaklık ve paralellik yeniden doğrulandı;
- çatlak yok - düzeltmeden sonra demirli kollar için manyetik parçacık veya eşdeğeri;
- Günlüğe kaydedilen ve sınırlanan parça başına düzeltme sayısı; Tekrarlanan vuruşlara ihtiyaç duyan parçalar hurdaya çıkarılır, emzirilmemiş;
- Serbest bırakılan parçaların bir CMM veya görüntü sistemi üzerinde altın ustaya karşı periyodik denetimi.

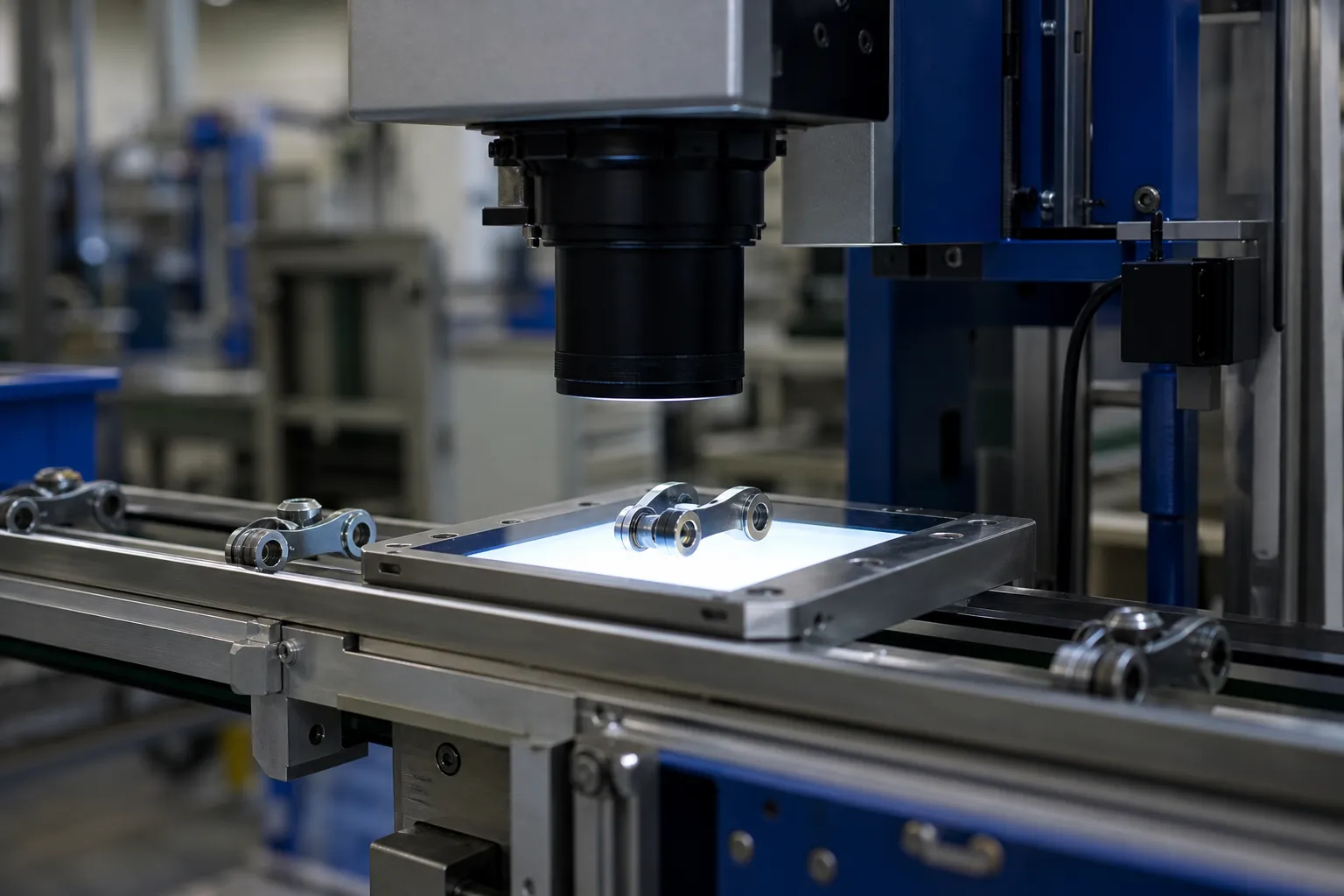

Yüksek hacimli damgalı kollarda, optik görüş ölçümü genellikle pratik doğrulamadır: pedler ve delikler parça başına tek bir görüntüde ölçülür, hat hızında, NOK sıralama otomatikli. Tekrarlanan düzeltme kapakları külbütör kollarında uzun şaftlara göre daha önemlidir çünkü parça ucuzdur — istasyonun ekonomisi distorsiyonun erken yakalanıp bir kez düzeltilmesinden kaynaklanır, kahramanca yeniden çalışmadan değil, tartışmamızda ele alınan bir sınır koşulu Doğrultma hattında yeniden işleme sınırları.
Yaygın Tuzaklar
- Görebileceğiniz moda basmak. Görsel olarak çarpık bir kiriş bir bükülme taşıyabilir; pad-tutum verileri olmadan düzeltme yanlış modu ele alır.
- Sertleştirilmiş bölgelere yükleme. Temas pedleri ve yarıçaplar fonksiyonel yüzeylerdir; düzeltme yükleri patronlar arasındaki kirişe aittir.
- Delik distorsiyonunun göz ardı edilmesi. Işın düzeltmesi pivot deliğini kapatabilir veya çan yapabilir; artık yuvarlak olmayan bir delik ped haritasını anlamsız hale getirir.
- Geri yaylanmanın sabit olduğu varsayıldı. Sertlik, ısıtmalar ve partiler arasında değişiklik gösterir; Doğrulanmamış aşırı vuruş, eksik düzeltme veya çatlak parçalar üretir.
- Serviste aşınmış kolların düzeltilmesi. Bilinmeyen servis yüklerinden dolayı aşınma nedeniyle hasar gören balatalar ve gerilmiş kollar yedek kutulardır; süreç penceresi yalnızca üretim bozulmasını kapsar.
Üretimde Bozulmanın Tespit Edildiği Yer
Külbütör kolu distorsiyonunun ortaya çıktığı proses noktalarını bilmek, düzeltme istasyonunun neyi halletmesi gerektiğini belirler. Pratikte sapmalar üç aşamada ortaya çıkar, her biri farklı nüfusa sahip:
- Şekillendirme veya dövme işleminden sonra: vurulmuş veya dövülmüş kiriş geometrisi, partiye bağlı yayılma ile; sapmalar daha büyüktür ancak malzeme yumuşaktır ve düzeltilmesi kolaydır.
- Isıl işlemden sonra: baskın hurda kaynağı. Söndürme ve temperleme, kirişleri ve çıkıntı konumlarını aynı sepetteki parçalar arasında tahmin edilemeyecek şekilde hareket ettirir; sertlik şu anda zirvede ve düzeltme penceresi en dar noktada.
- Tampon taşlama veya son işlemeden sonra: küçük artıklar ve deliğe bağlı bozulma; düzeltme sınırlıdır ve çoğunlukla teşhis amaçlıdır - burada artan bir sapma kollardan ziyade taşlama parametrelerine veya stres gevşemesine işaret eder.
Tespit yöntemi aşamayla eşleşmelidir. Dövme sonrası kollar sert bir mastarla istatistiksel olarak örneklenebilir; Isıl işlem sonrası kol ihtiyacı 100 yüzde ölçümü çünkü dağılım geniştir ve Gaussian değildir; toplu ortalama, müşteri motorunda çalışacak kuyruk hakkında size hiçbir şey söylemez. Yüksek hacimli hatlarda burası otomatik düzeltme ekonomisinin ortaya çıktığı yerdir: yüzde yüz prob ölçümü, kurtarılabilir popülasyonda bir veya iki vuruşlu düzeltme, geri kalanların otomatik NOK sıralaması, ve fırın için bir proses sinyali olarak ısıl işlem yükü başına takip edilen bir hurda oranı, sadece kollar için değil.
Bu son nokta vurguyu hak ediyor. Bir düzeltme istasyonu, yukarı akış süreçleri hakkında bir veri akışı üretir: belirli bir karbürleme yükünden sonra distorsiyon atlıyorsa, düzeltme istatistikleri bunu garanti departmanından önce söylüyor. Parti başına düzeltme değerlerini kaydeden tesisler, istasyonu bir proses monitörü olarak görür; olmayan bitkiler, bunu bir hurda azaltıcı olarak değerlendirin ve bilgiyi yerde bırakın.
Ne Ciddi Bir Soruşturma İçeriyor
Bir külbütör düzeltme istasyonu gerçeklerden alıntılanmıştır, yalnızca kol örneklerinden değil: ped ve delik toleransları ile çizim; kol ailesi, düzeltme noktasındaki malzeme ve sertlik; Proseste distorsiyonun nerede tespit edildiği ve hangi ölçülen dağılımla; örnek parçalar iyi durumda, sınırda ve NOK koşulları; parça başına gerekli çevrim süresi; ve tesisin hurdaya karşı yeniden işleme politikası. Bunlarla, fikstür, Prob planı ve mikro pres spesifikasyonu bunu takip eder — ve istasyon, tüm spesifikasyonun bir milimetrelik geometriden oluştuğu parçalarda daha az hurdayla kendi masrafını çıkarır. Komşu valf sistemi ve aktarma organları bileşenleri için, ayrıca bkz. bizim biyel kolu düzeltme çözümü.
