ガンドリルと深穴ドリルの矯正は特殊な製造段階の問題です. ドリルは普通の丸軸ではありません: すね, フルート, カッティングヘッド, クーラントの特徴, 熱処理条件とその後の研削または再研削作業によって、工具をサポートできる場所が変わる可能性があります。, 測定して修正した. ツールを真っ直ぐに見せるだけのプロセスでも、保護されたフィーチャに損傷を与えたり、機能検査を表さないデータムを使用したりする可能性があります。.
この記事では、サンプル テスト フレームワークを提供します, StraighteningTech があらゆるドリルの形状やサイズをサポートすることを約束するものではありません. 最終工程は図面に応じて異なります, 代表的なツール, 材料の状態, permitted contact zones and the customer's released-state inspection method.

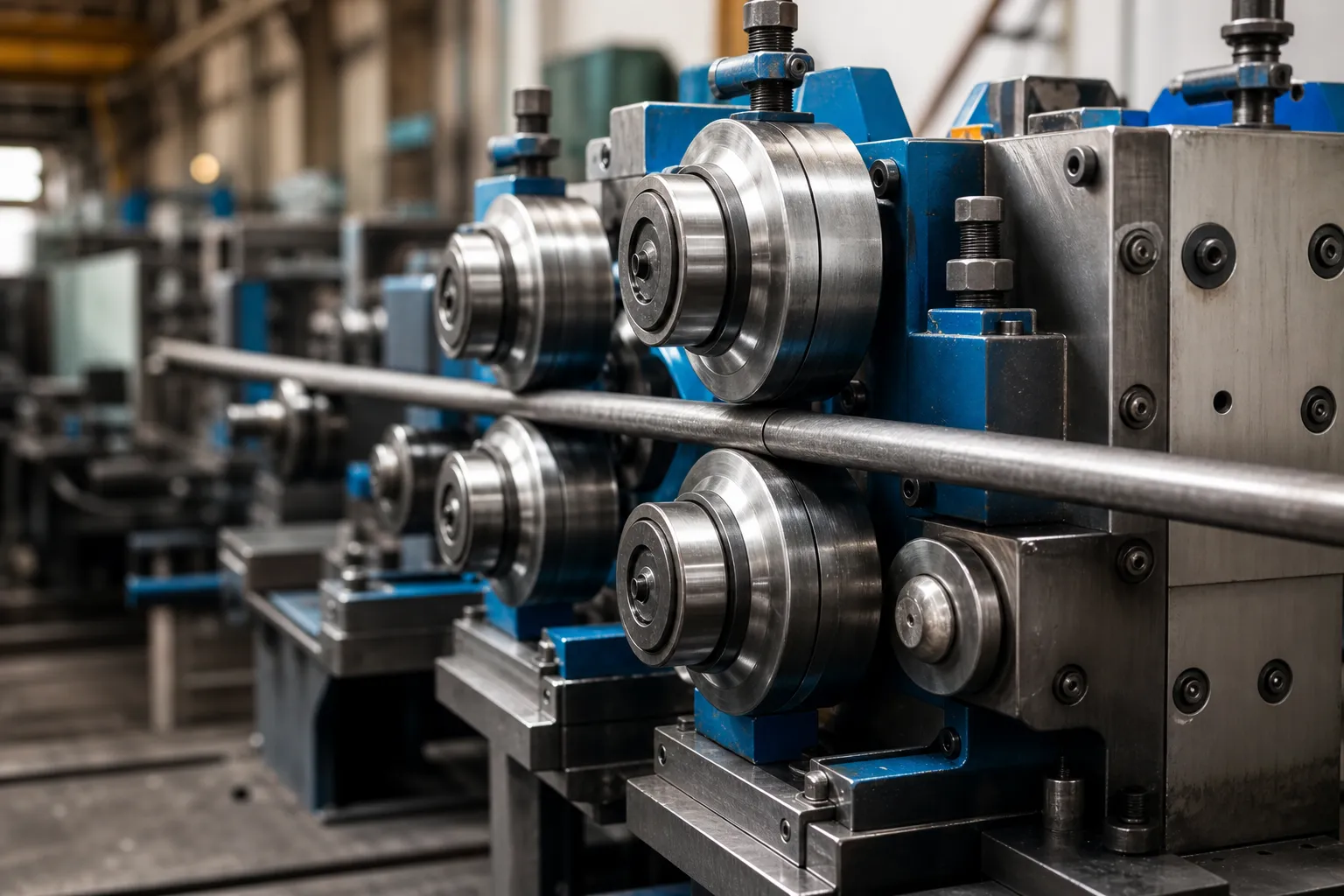

*エンジニアリングの概念図. ロングツール修正コンテキストの候補を示します; これは、お客様の機械の記録や、保証されたドリル結果の証拠ではありません。*
ツールファミリーを定義し、類似したインテントを除外する
正確なクエリにより、専門的な深穴ドリル矯正結果が得られます。, ボール盤も, 再研磨, 砲身および一般的な油圧整流器の結果. それらは別の意図です. ここでの範囲は、次回承認される作業の前に形状を評価する必要がある製造段階のガンドリルまたは深穴ドリルです。.
| 含む | 除外する |
|---|---|
| 管理されたドリルファミリーの真直度または振れの評価 | 深穴ボール盤の選定 |
| シャンク, 候補者の矯正試験中のフルートと頭部の保護 | 再研磨, 研ぎまたは穴開けサービス |
| サンプルベースのデータとリリースされた検査計画 | 砲身, コンクリートドリルと医療ドリルのクレーム |
記事は既存の記事にリンクする必要があります 穴あけ工具矯正スコープ しかし、その広いハブをすべての砲撃訓練がすでに完了している証拠として黙って扱うことはできません.
歪みを製造段階まで追跡
工具の形状は原材料の状態に影響される可能性があります, 機械加工, フルートの編成, 熱処理, 表面仕上げ, 対処または以前の修正の試み. タイミングによって許可される接触戦略が変わる. 後で研削を受けるブランクは、保護された切削機能を備えた完成したドリルとは異なる方法でレビューされる場合があります。.
裁判の前に, 制御されたツールの図面を識別する, 材質と熱処理状態, 長さと変化する直径, シャンク/エンド形状, フルート/ヘッドの特徴, 現在の製造段階, 入力偏差マップと次のプロセス. 競合他社の寸法をコピーしないでください, 軸数, 力, サイクルタイムまたは自動化の主張をローカル仕様に組み込む.
深穴工具が変形する理由
ガンドリルは歪む. 未加工のドリルロッドはすでに非常に細く、長さと直径の比率がトランスミッションシャフトを恥ずかしがらせるほどであり、その後、製造ルートで材料が非対称に除去されます。: 片側に沿って切りくずチャネルを溝加工またはフライス加工する, ドライバーを平らにカットする, 切削形状とクーラント通路を備えたヘッドを追加する. これらの操作のそれぞれが、拘束があった場所から拘束を取り除き、機械加工で材料を加工した箇所に残留応力を残します。. 熱処理により、非対称になったセクションに特徴が追加されます。, そして、炉心を貫通する冷却剤ボアに深穴を掘削すると、応力バランスが再び崩れます。. 完成したツールは、いくつかの重なり合った歪みフィールドを備えた精密機器です。. このスタックを理解することは実用的です, 学術的ではない: ヘッドからフルートまでのセクションの移行付近にベンドが集中すると予測されます。, フルートからシャンクまで – 同じ工具設計でもロット間で異なる歪みが生じる可能性があること, そして、工具を普通の棒として扱う修正プロセスでは、間違った場所に測定とプレスが行われることになります。. ステージング ロジックとその修正との相互作用は、以下の場合と同じです。 熱処理後の矯正, もともと対称性を持たなかったセクションに適用される.
非対称性の問題: 溝付きセクションはシャフトではありません
溝付きの長さについて, 断面は、幾何学的中心から離れた中立軸を備えた開いたプロファイルです。材料ウェブとチップチャネルのバランスが取れていません。. エンジニアリング上の 2 つの結果が次に続きます. 剛性が方向性を持つようになる: 断面はフルートの面に垂直よりも面内でより容易に曲がります, そのため、同じ力で同じ修正ストロークを与えても、ツールのクロックに応じて異なる動きが生成されます。したがって、修正計画は方向を意識する必要があります。, 位置を意識するだけではなく. そして、フルートで測定すると、螺旋状の表面が読み取られます。: 溝付き工具の外径を追跡するプローブは、溝の通過を中断として認識します, フルート間の残留外径はらせん状になります。, 非常に単純な読み取りでは、軸マップに螺旋ジオメトリが混入します。. 規律ある答えは、角度マスキング (フルート間の定義された回転ウィンドウ内でのみ読み取り) とシャンクの分離です。, セクションがしっかりしていて古典的に動作する場合, 溝付きの長さから, すべての数値にはコンテキストが必要です. 同じ断続面に関する注意が、以下の対象となるさく岩機および重工具シリーズにも適用されます。 熱処理されたドリルロッドの矯正.
機能データムと測定マップの選択
真直度, ラジアル振れとカッティングヘッドの関係は互換性がありません. 顧客の図面には、どの特性が受け入れを制御するか、およびツールがどのようにサポートまたは回転されるかを記載する必要があります. シャンクは、必要な機能軸と一致し、その状態が管理されている場合にのみ、候補基準となることができます。.

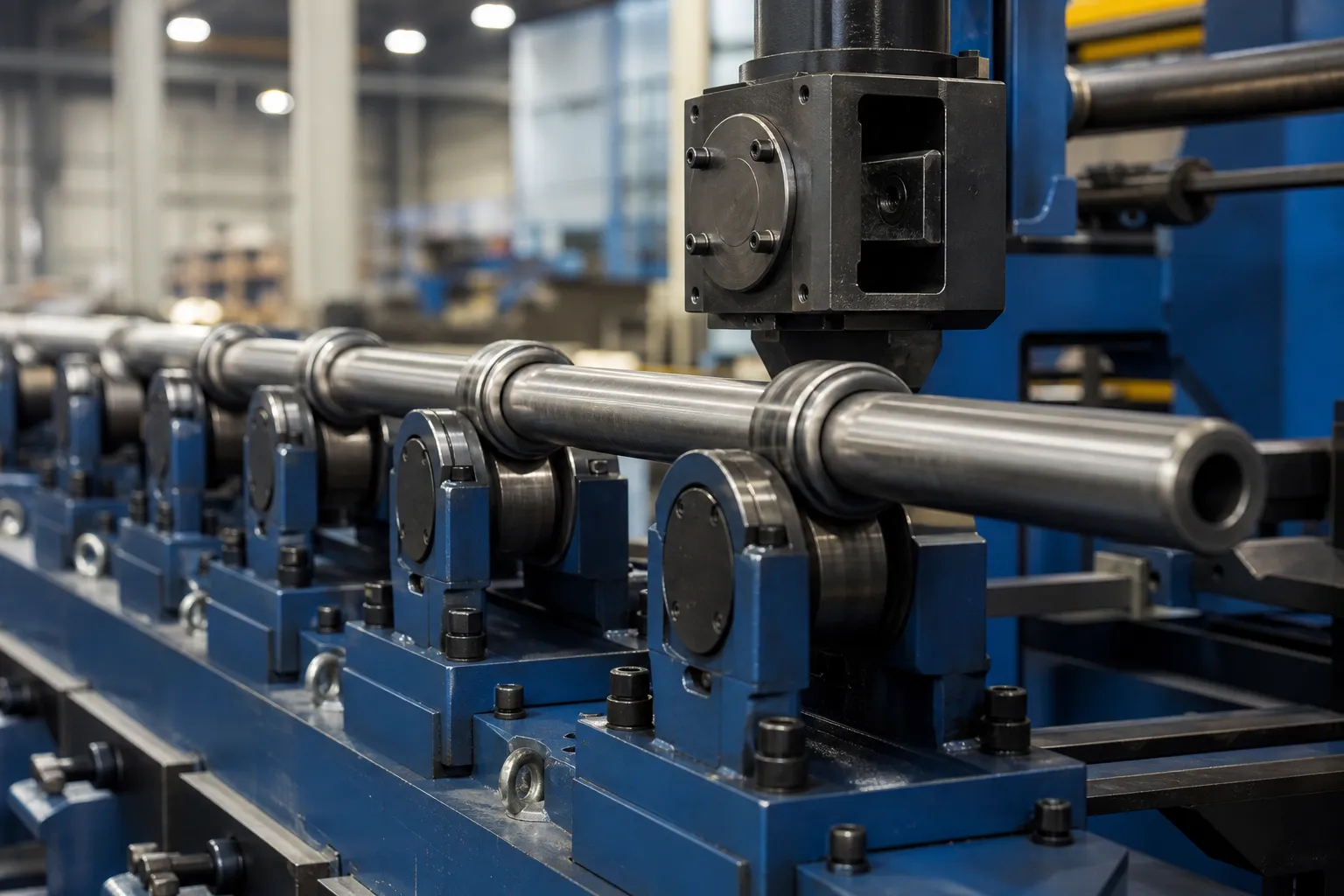

*エンジニアリングの概念図. 細長い工具にはサポート計画が必要であることを強調しています; 正確なステーション数と検出方法はドリルファミリーから検証する必要があります。*
測定レビューでは、承認された参照機能を記録する必要があります, アキシャルステーション, 回転メソッドを使用する場合, プローブの接触状態, フルートまたはホール用の角マスク, サポートの場所と最終的な受け入れに使用されるリリース条件. そうしないと、ローカル フィーチャーまたはサポートされていないスパンが工具全体の曲げと誤認される可能性があります。.
シャンクを守る, フルートとカッティングヘッド
サポートと修正の場所は、ジオメトリ マップと保護ゾーンのレビューから承認される必要があります. フルート, 刃先, クーラント穴, コーティングされたゾーンと断面の局所的な変化は、接触のリスクと誤解を招く測定の両方を引き起こす可能性があります. アクセス可能な表面は、自動的には許容可能な荷重点にはなりません.
| ゾーン | 技術的な質問 |
|---|---|
| シャンク | 機能データを確立し、提案されたサポートを許容しますか? |
| フルート | プローブまたはサポート接触により、中断された表面の信号とマーキングを回避できます? |
| カッティングヘッド | エッジの形状やその後の仕上げに影響を与える可能性があるため、接触は禁止されています? |
| 細いスパン | サポートの間隔により、たるみが明らかな修正対象になるのを防ぎますか? |

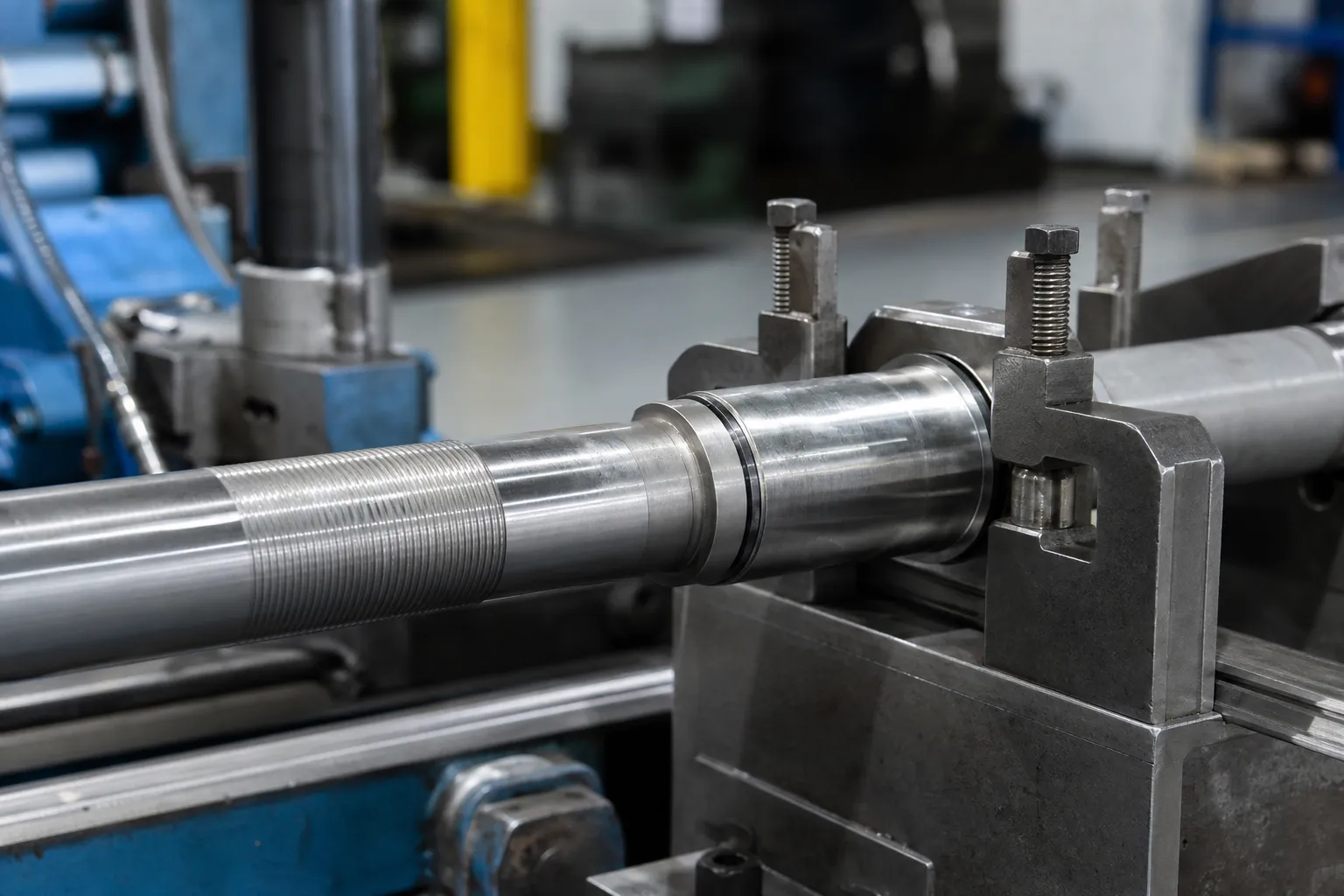

*エンジニアリングの概念図. 増分補正の概念を示しています, 承認された圧力ではない, 脳卒中, 治具または生産レシピ。*
ツールのプロセス ルート内で矯正が行われる場所
同じツールは、ルート内の位置に応じて異なる矯正に関する質問をします。. ブランクまたは半完成ロッド, 研削に向かう, 接触の自由を提供します - いずれにせよ除去される表面は、完成した工具では不可能な修正マークを許容します - そしてその受け入れ問題は、研削代が修正された形状をきれいにできるかどうかです. 完成したドリル, フルートのカットとエッジの準備, すべての優先順位を逆転させます: 保護ゾーンが優勢, 修正は平坦なスパンに到達する必要があります, and the acceptance question is functional runout on the customer’s own inspection. A reground tool arrives with its straightness history already spent once and its dimensions changed from nominal, so the correction recipe it ran under as a new tool no longer describes it — the rework rules and deformation budget from the rework-limit framework apply with full force. Freezing the manufacturing stage in the trial record, as the framework above requires, is what keeps these three conversations from blurring into one expensive misunderstanding.
Handling Interrupted Surfaces in the Measurement
Practical measurement plans for fluted tools converge on a small set of techniques, each with a cost. Angular masking — sampling only in the windows between flute passes — keeps the probe on continuous material at the price of fewer readings per revolution and a defined rotational reference to keep the windows aligned between stations. Shank-based mapping — measuring the solid sections precisely and interpolating across the fluted span — gives clean numbers at the ends but assumes the fluted length behaves smoothly between them, an assumption the distortion physics occasionally betrays near the head. Feature-aware fixturing — supporting on the land between flutes with conformal tooling — preserves the tool’s attitude but makes support condition part of the measurement definition, マシンと検証ステーションの間で同一性が保たれること, のデータム規律に従って 段付きシャフト測定データムの選択. プロセスがどの組み合わせを採用しても, その信憑性を決めるルールは変わっていない: もう一度座って繰り返します, 再装着チェックに失敗したピークを修正ターゲットではなく仮説として扱います。.
インクリメンタルを使用する, 解放状態補正ループ
- 承認されたドリルファミリーを確認する, 製造段階と入荷時の状態;
- 損傷がないか検査する, 範囲外の変形または禁止されている表面状態;
- データムとサポートセットアップを確立および検証する;
- 修正前に合意されたジオメトリをマッピングする;
- 承認されたサポートと修正点のみを選択します;
- サンプルテストの制限内で増分補正を適用します;
- ツールと拘束を完全に解放します;
- 再測定して記録OK, NOK またはエンジニアリングレビューの処分.
最終決定はリリース後に行う必要があります. 工具がクランプされているとき、または力が加わっているときの測定値は、最終的な真直度や振れとして表すことはできません。.
代表的なツールを中心に受け入れを構築する
サンプル パッケージには、通常および最悪の場合の受信訓練が含まれている必要があります。, 制御された描画, 基準ゲージ, 測定相関, 保護された表面の検査と明示的な進行不能制限. 亀裂または材料の完全性に関する懸念が適用される場合, 正式な NDT は、責任のある方法が指定され、認定されていない限り、別のプロセスのままになります。; 補正監視では自動的に置き換えられません.
より広範な受け入れワークフローに向けて, 見る 矯正サンプルテストと合格 そして シャフトの真直度, 振れとTIR.
ガンドリル矯正のレビューに必要な情報
管理された図面を提供する, ツールの種類, 材質と熱処理状態, 製造段階, シャンク/フルート/ヘッドの詳細, 代表的な正常サンプルと曲げサンプル, 受信ジオメトリデータ, 保護された接点の要件, 参考検査方法と生産目標. その後、StraighteningTech は候補データをレビューできます, サポート, サンプルテスト計画を提案する前の測定および補正アーキテクチャ.
よくある質問
ガンドリルの矯正はガンドリルマシンと同じですか?
いいえ. ガンドリリングマシンで穴をあけます. この記事では、製造中のツール自体の制御された形状のレビューについて説明します。.
溝を一般的な測定面として使用できますか?
機能を意識した方法がないわけではない. 中断されたジオメトリは誤ったプローブ信号を生成する可能性があり、保護ゾーンになる可能性があります.
精度やサイクルタイムは記事から保証できますか??
いいえ. どちらも検証済みのサンプルが必要です, 合意されたデータと検査方法, 検証済みの機械と工具の構成.
ガンドリルがヘッドとフルートの振れ付近で曲がるのはなぜですか?
これらの移行部で剛性が急激に変化し、製造ルートでその周囲の材料が非対称に除去されるためです。. フルーティングによるストレス, 熱処理とクーラントボアが断面変化箇所に集中, そのため、補正マップは通常、長さの中間ではなく、ヘッドとフルートおよびフルートとシャンクの境界付近にピークを示します。.
フルートの方向は修正計画に影響しますか?
はい. A fluted section bends more easily in the flute plane than across it, so the same press stroke moves the tool differently depending on clocking. Correction plans for fluted tools are orientation-aware: the press point, direction and tool rotation are specified together, not independently.
Should a blank be straightened before or after flute milling?
The route decision belongs to the tool process engineer, but the trade is explicit: straightening the solid blank is contact-friendly and geometrically simple, yet fluting and heat treatment afterward can distort it again; straightening the fluted, heat-treated tool faces protected zones and interrupted measurement but corrects the geometry the finished tool actually carries. Whichever stage is chosen, 受け入れ定義と修正検証は、その状態のツールで実行する必要があります.
