Spline-võll edastab pöördemomendi läbi oma hammaste külgede, mitte ainult selle välispinna kaudu. Splaini osa, maanduslaagrite tapid splintide vahel, tihendi läbimõõdud, õlad ja keermestatud otsad on geomeetriliselt seotud ühe pöörlemisteljega, ja paaritushülsi või rummu sobivus sõltub sellest, kas see seos püsib kogu pikkuses. Kildvõlli sirgendamine tähendab seega telje juhtimist ilma külje geomeetriat puudutamata, mis muudab detaili väärtuslikuks.
Töötav spline-võlli sirgendamise lahendus vastab neljale küsimusele enne pressi liigutamist: mille läbimõõt tähistab funktsionaalset telge igas jaamas, kas splaini enda hambaid võib kasutada mõõtmise võrdlusalusena, kus parandusjõud võib seaduslikult toimida, ja kuidas parandatud osa vastu võetakse – sealhulgas sobivuse kontroll paarituskomponendiga, mitte ainult indikaatori näit.
Miks spline-võllid rikuvad sirgendamise vaikeretsepti
| Spline võlli funktsioon | Sirgendamise risk | Projekti vastus |
|---|---|---|
| Spline hambad | Pressi või tugikontakt võib brinell, painutada või märgistada külgi; kahjustatud küljed hävitavad sobivuse ja pöördemomendi võimsuse | Kontaktivaba reegel: parandusjõud ja toed ainult siledatel läbimõõtudel, mis külgnevad splainiga |
| Katkestatud splaini pind | Hambaotsadel töötav andur loeb hamba kuju ja kaldeviga, mitte telg | Mõõtke tihvtide või väiksema läbimõõduga, või kasutage hammaste pidevaks võrdluseks teisendamiseks mõõturihülssi/masinat |
| Pöördemomendi keerdude ajalugu | Ülekoormus võib võlli väänata; plii ja indeksi viga jäävad pärast painde korrigeerimist alles | Mõõtke splaini juht/indeks eraldi; kuulutada väände pressi-sirgendamise ulatusest välja |
| Pika sihvaka kehaga | Pikk pikkuse ja läbimõõdu suhe tähendab omakaalu langust ja lihtsat ülekorrigeerimist | Kinnitage tugivahed, kasutage peeneid jõusamme ja mõõtke uuesti pärast iga läbimist |
| Kuumtöötluse moonutamine | Induktsioon või karastamine jätab mitmepunktilise paindekaardi, sageli tagasikäikudega | Mitme jaama mõõtmine ja järjestatud korrektsioon, mitte ainsatki keskmise laiuse pressi |
| Tihendi ja õla omadused | Kohalik koormus õla lähedal koondab pinget ja võib märkida tihendi läbimõõtu | Polsterdatud või raadiusega sobitatud tööriistad, pressipunktid hoitakse üleminekutsoonidest eemal |
Määrake, milline spline võll on ulatusega
| Spline võlli perekond | Tüüpiline kontekst | Tehnikatee |
|---|---|---|
| Edasikandumine / käigukasti väljundvõll | Mahu tootmine pärast kuumtöötlust, enne splaini lõppu | Automaatne mitme punkti mõõtmine ja ajakirjanduse tsoonide pressikorrektsioon |
| Jõuvõtuvõll ja põllumajanduslik jõuülekandevõll | Pikad standardsed profiilid, remondirohke turg | Pikaajaline masin või sihipärane käsitsiprotsess; sobivuse kontroll koos paaritusikkega |
| Mootori võll hammasratta või haakeseadisega | Elektrimootori ja pumba sõlmed | Lehepõhine sirgendamine, mis on kooskõlas rootori ja laagrite nullpunktidega |
| Lennundus- ja täiturmehhanismi võll | Väsimuskriitiline, kitsad plii ja indeksi tolerantsid | Täielik metroloogia, piiratud läbipaine, dokumenteeritud protsessi valideerimine |
| Kulunud või kahjustatud remondivõll | Ärritav, muljutud küljed, korrosioon, haamri jäljed | Esmalt kontrollige ja kõrvaldage; sirgendamine ei saa taastada hamba geomeetriat |
Naaberrakendusi ei tohiks sellele lehele voltida. Pikad keevitatud ikkedega õõnsad jõuülekanded on torude sirgendamise ja tasakaalustamise probleem, mida käsitletakse meie artiklis. veovõlli sirgendamise lahendus, ja karastatud käigukasti võllid, mille spline on hammasrataste ja tihvtide hulgas vaid üks omadus, järgivad juhendis kirjeldatud marsruuti. käigukasti võlli sirgendamise lahendus. Käesolev artikkel jääb võllide juurde, mille spline on määravaks tunnuseks.

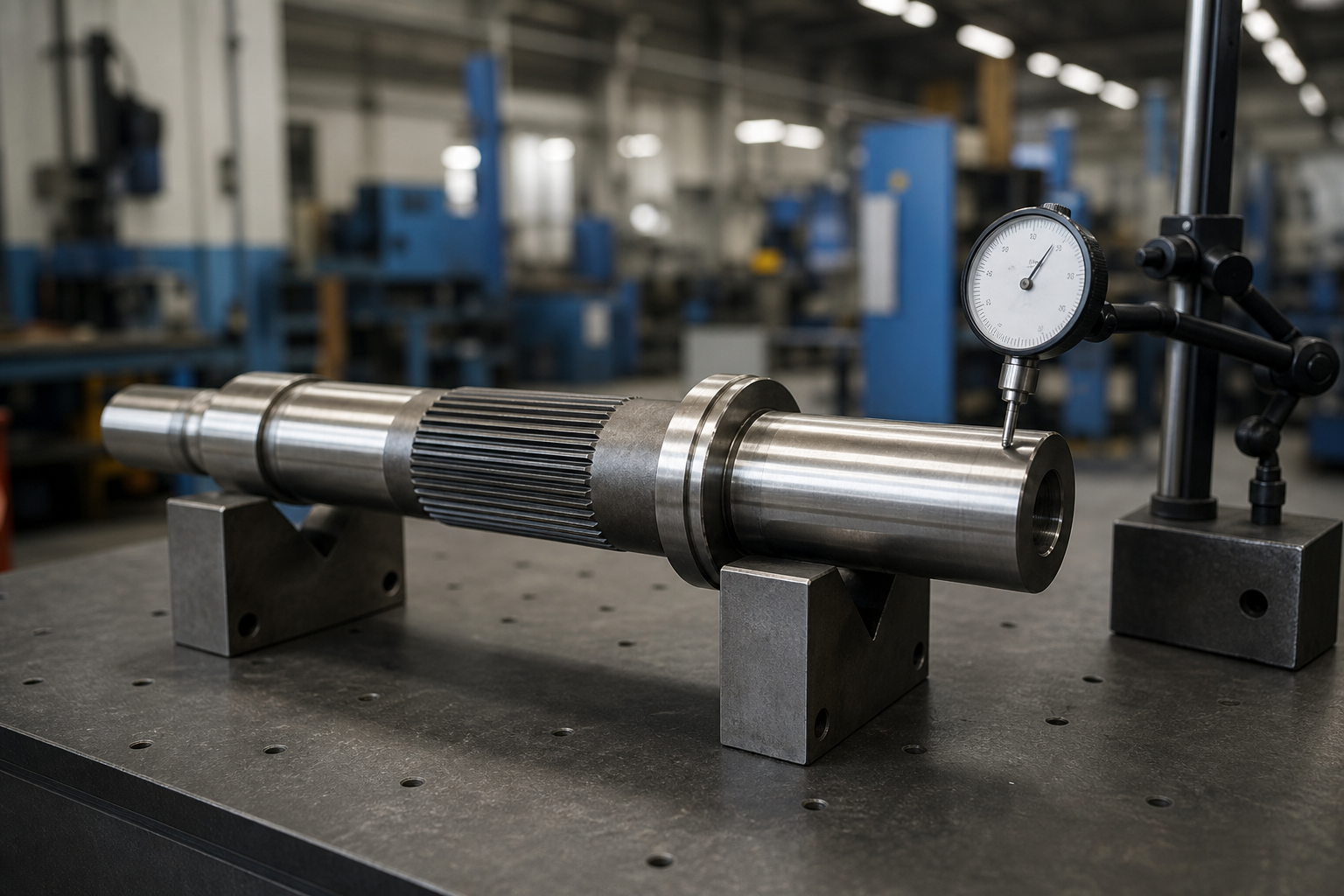

Looge mõõtmine kaitstud võrdlusalusele
Kõige levinum viga võlli mõõtmisel on näidiku lugemine otse hambaotstelt ja tulemuse väljakutsumine. Hambaring on katkenud, vormi kandev pind; selle lugemine segab helikõrguse vea, juhtviga, hambakahjustus ja tegelik telje asend üheks mõttetuks arvuks. Kaitstav mõõteahel kasutab ühte kolmest viitest:
- Maapealsed ajakirjad ja keskused: kus joonisel on määratletud telg laagrikahvlitest või keskavadest, mõõda seal, ja kontrollige splaini seost ainult siis, kui joonis seda nõuab.
- Väike läbimõõt või spetsiaalne mõõteriista läbimõõt: hammaste vaheline juurering on paljudel splainidel pidev ja võib kanda vee-tuge või kitsast anduriotsa; kvalifitseerige see kõigepealt, sest juurefileed võivad olla rullitud või väärarenenud.
- Peavarrukas või splainimõõtur: libistage täppishülss üle splaini ja mõõtke selle maapinna välisläbimõõt. See muudab hambad pidevaks pinnaks, ja varruka enda sobivus muutub reaalajas funktsionaalseks kontrolliks. Tootmises kasutatavad splain-sirgendajad kasutavad täpselt seda põhimõtet – põhiseade soone või splaini sektsiooni kohta, et määrata kalde läbimõõt täpseks korrigeerimiseks.
Toe seisukord on sama oluline kui anduri valik. Kaugete veeplokkide vahel longus pikk rihvel võll annab teada kõverusest, mis muutub iga tugiliigutusega. Külmutage tugipositsioonid, korreleerida need kliendi gabariidiga, ja pidage meeles seda otsekohesust, runout ja TIR vastavad erinevatele küsimustele – erinevused on toodud meie artiklis võlli sirgus vs väljavool vs TIR.
Eraldage kolm tingimust, mis näevad välja nagu üks kurv
| Seisund | Kuidas see Näitab | Õige vastus |
|---|---|---|
| Telje globaalne painutus | Väljajooksu näidud tõusevad ja langevad järjekindlalt piki võlli ühes tasapinnas | Vajutage sirgendamine siledatel lõikudel kaardistatud punktides |
| Pöördemomendi keerdumine | Ajakirja väljavool vastuvõetav; spline juht, indeksi või veeremise viga tolerantsist väljas; rumm sobib tihedalt ühes otsas | Vajutades pole parandatav; dispositsioon ümbertöötlemise teel, kui varu võimaldab, või tagasi lükata |
| Lokaalsed külje- või vormikahjustused | Näidud hüppavad, kui andur ületab ühe hambatsooni; varrukate sobivus on kohalik, mitte ühtlane | Kontrollige külgi; asendada, uuesti lõika või sega joonise järgi – ära painutage varre peitmiseks |
Twist väärib esiletõstmist, sest see saabub täpselt sellisest laadimisest, milleks splain on mõeldud. Pöördemomendi ülekoormus, mis ületab tootlikkuse, pöörab splaini ühte otsa teise suhtes; väljast paistab võll ikka sirge. Sirgendamine edastab selle kulumisaruandele ja koost jääb endiselt kinni või kulub. Kui teie osad näevad ülekoormussündmusi, plii ja indeksi kontrollid kuuluvad samasse kontrollitsüklisse kui väljalaskmine.
Vajutage Punktid ja toed: Kontakti keelamise reegel
Korrigeerimisjõud splaini külgedel on praagi sündmus. Isegi pehme press võib harja lamedaks teha või külje metalli nihutada, ja sellest tulenev kliirens või häired ilmnevad kuude pärast häirivana, kulumist või rummu, mis ei lähe kokku. Seetõttu on splintvõlli kontaktkaart range:
- Vajutage ja toetage ainult sileda pinnase või treitud läbimõõduga splaini kõrval, sellise suurusega, et kontaktplaaster jääks õlgadest eemale ja tihendi servad.
- Kui splaini jooks on nii pikk, et paranduspunkti lähedal pole ühtki sujuvat tsooni, kasutage sobivaid sisestatud tööriistu, mis sillutavad hambajuuri ilma külgi koormamata – ja kinnitage see enne tootmist ohverdatud osadel.
- Asetage toed sümmeetriliselt ümber mõõdetud kõrgpunkti, nii et paindemoment on kavandatud, mitte juhuslik; hoidke vahemikud piisavalt lühikesed, et parandus oleks kohalik.
- Kaitske keermestatud otsi, ristpuurimised ja võtmeavad sama distsipliiniga, mida on kirjeldatud karastatud võllide puhul meie juhendis sirgendamine pärast kuumtöötlust.
Juhtige Springbacki saledal lõigul
Pikad soonega võllid vastavad nõuetele, nii et telg liigub väikeste jõudude toimel ja vetrub tagasi peaaegu sama kaugele. Tootmise üle elanud parandustsükkel käsitleb iga pressi kui tagasisidega eksperimenti:
- Mõõtke kogu kurvikaart ühe seadistusega.
- Esmalt parandage suurim kõrvalekalle, kaardistatud kõrgpunktis, liigne reisimine ennustatud tagasilöögi poolt.
- Mõõtke uuesti enne järgmist pressimist; saledad võllid paarituvad tugevalt, ja parandus ühes jaamas nihutab näidud mõlemal naabril.
- Töötle ülejäänud punktid kahanevas järjekorras, varasemate jaamade uuesti kontrollimine pärast iga läbimist.
- Aktsepteerige ainult siis, kui iga jaam ja funktsionaalse sobivuse kontroll läbivad sama kinnituse.
Ülereisimise ennustus, sidestuskäitumine ja under klassikaline rikkesignatuur- ja ülekorrigeerimist käsitletakse meie artiklis võlli sirgendamise tagasivedrukompensatsioon. Automatiseeritud rakud käitavad seda ahelat suletud; meie ülevaade kuidas võlli automaatne sirgendamine töötab näitab masina arhitektuuri selle taga.
Tea, miks võll üldse paindus
Sirgendamine tagastab geomeetria; see ei kõrvalda põhjust. Spline-võllid jõuavad pressi lühikese nimekirja korduvatest põhjustest, ja igaüks neist muudab paranduse väärtust:
| Algpõhjus | Tüüpiline tõend | Mõju sirgendamiseks |
|---|---|---|
| Kuumtöötluse moonutamine | Mitmepunktiline painutus pärast induktsiooni või läbi karastamise; korratavus kogu partii ulatuses | Põhitootmiskast; enne töötluse lõpetamist aknas korrigeerida |
| Mehaaniline stressi leevendamine | Progressiivne kaar pärast ühe külje tugevat treimist või freesimist | Õige, seejärel kontrollige stabiilsust pärast stressi leevendamise intervalli või järgmist operatsiooni |
| Käsitsemis- ja löögikahjustused | Kohalik kink, haamer või kukkumisjäljed ühe jaama lähedal | Teravad lokaalsed kurvid tekitavad pinget; enne vajutamist hinnake kõverusraadiust |
| Töötamise ülekoormus | Keerake paindega või ilma; tunnistajajäljed rummu külgedel | Geomeetria korrigeerimine ei suuda pärast väändesündmust voolavust taastada |
| Vale joondamine teeninduses | Külgede kulumine on koondunud ühele küljele, rummu liideses tekkiv korrosioon | Kulumispinnad tähendavad, et võll on kuluv osa, ei ole sirgu kandidaat |
Rikete vältimise praktika splainitööstuses põhjustab järjekindlalt valesid joondusi, ülekoormus ja käsitsemiskahjustused põhjuste loendi ülaosas – just seetõttu peaks sirgendamise ettepanek küsima enne parandustsükli tsiteerimist rikete ajalugu ja ülesvoolu protsessi. Võll, mis paindub igas partiis samamoodi, on sirgendamise protsessi probleem; võll, mis saabub keeratuna, ärritunud või põrutusvalu on sirgendamise kostüümi kandmise probleem.
Proovide testimine enne tootmist
Kuna küljekahjustused on pöördumatud, proovide puhul valideeritakse splied-võlli protsess, mitte kunagi esimesel tootmispartiil. Minimaalne kvalifikatsioonikomplekt sisaldab:
- Vähemalt viis tüüpilist osa mõõdetuna enne ja pärast korrigeerimist, igas joonistusjaamas, külmunud tugiseisundis.
- Iga näidise sobivuse kontroll tootmismahu mõõturi või peavarrukaga, enne ja pärast viimast pressipassi.
- Küljekontroll – visuaalne või optiline – tõestamaks kontaktivaba reegli olemasolu tõelistes tööriistaasendites.
- Salvestatud tagasilöögi väärtused pressimispunkti kohta, mis loovad tootmise hüvitamise mudeli.
- Vastuvõtuprotokoll on allkirjastatud joonise tolerantside vastu, sealhulgas müügivihje ja indeks, kui see on määratud.
Aktsepteerimine peab sisaldama sobivust, Mitte ainult numbrilaud
| Vastuvõtmise element | Mida täpsustada |
|---|---|
| Runout / TIR kindlaksmääratud jaamades | Jaama kohta, märgitud tugiseisundis, viidatud ajakirjadele või kvalifitseeritud peavarrukale |
| Spline funktsionaalne sobivus | Mine / no-go mõõtur, peahülsi pöördemomendi kontroll, või kindlaksmääratud külje kliirens pärast korrigeerimist |
| Plii, indeks ja rulli | Kontrolliti, kus joonis nõuab; twist on paindusest eraldiseisev omadus |
| Külje seisukord | Ei mingit soolatamist, harja lamenemine, küljekorje või uued jäljed tööriistadelt |
| Pinna terviklikkus pärast kõvenemist | Pragude kontroll, kus detail on karastunud ja väsimuskriitiline |
| Järelejäänud töötlemisvaru | Kontrollige, kas parandus jättis varu lõpliku lihvimise või splaini viimistluse jaoks |
Korduma kippuvad küsimused
Kas saate vajutada otse splainile?
Ei. Otsene pressikontakt hammastele võib kahjustada külge ja hari, mida sirgendamine ei saa parandada. Parandusjõud kuulub splaini külgnevatele siledatele läbimõõtudele, või valideeritud sillatööriistade kaudu, mis laadivad ainult juure läbimõõdu.
Kuidas mõõta kulumist splainitud lõigul?
Kasutage päevikuid, kus joonis seda võimaldab, väike läbimõõt, kui see on pidev ja määratletud, või täppispeahülss libises üle hammaste, nii et andur loeb pidevat maapinda. Hambaotstelt indikaatori lugemine segab hamba geomeetria teljeveaga ja annab vale paindekaardi.
Minu lõheline võll on sirge, kuid rumm seob kinni. Miks?
Tõenäolised põhjused on keerdumine, külje kahjustus, või müügivihje/indeksi viga – kõik on päeviku täitmise kontrolli jaoks nähtamatud. Mõõtke splaini plii ja indeks, kontrollige külgi verevalumite või kahjustuste suhtes, ja katsetage sobivust enne ja pärast mis tahes korrigeerimist käigumõõturi või peavarrukaga.
Kas spline võll on mõõdetud ja sirgendatud nagu mootori võll?
Masina silmus on sama mõõtmise-vajutamise-mõõda-uuesti jada, mida kasutatakse automaatne mootorivõlli sirgendamise lahendus, kuid viide ja kontaktireeglid erinevad: splain lisab mõõtmiseks katkenud pinna, kaitsealad tööriistade jaoks, ja funktsionaalse sobivuse kontroll, mida tavaline võll kunagi ei vaja.
Kui palju painutust saab splillvõllil korrigeerida?
Töödeldav vahemik sõltub pikkuse ja läbimõõdu suhtest, materiaalne seisund ja kus sujuvad parandustsoonid asetsevad kõrvalekalde suhtes. Peenikesed võllid taluvad põhimõtteliselt suuri nurgakorrektsioone, kuid haakuvad tugevalt jaamade vahel; karastatud lühikesed võllid taluvad vähest läbipainde läbimise kohta. Oluline arv määratakse osade perekonna kohta näidistestimise ajal, ei loe üldisest tabelist.
Looge lahendus sobivast, Mitte numbrilaud
Spline võll on vastuvõetav, kui vastav rumm või hülss koguneb ja edastab pöördemomenti kavandatud viisil. Sirgendamine teenib seda tulemust: mõõta ajakirjadest või kvalifitseeritud meistrilt, hoidke iga vajutus ja tugi külgedelt eemal, käsitleda keerdumist eraldiseisva ja mittepressitava tunnusena, ja sulgege ahel funktsionaalse sobivuse kontrolliga. Külmutage need neli otsust, ja parandus ise muutub rutiinseks inseneritööks.
