ก้านสูบจะแปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่แบบลูกสูบภายใต้ภาระ, ในความตึงเครียด, การบีบอัดและการดัด, ล้านครั้งต่อชั่วโมงการทำงาน. ต่างจากเพลาตรงที่ไม่มีแกนหมุนเดียวที่จะเป็นจริง. รูปทรงเรขาคณิตของมันอยู่ในความสัมพันธ์ระหว่างรูสองอัน — ปลายใหญ่ของหมุดข้อเหวี่ยงและปลายเล็กของหมุดข้อมือ — และการยืดให้ตรงหมายถึงการฟื้นฟูความสัมพันธ์นั้น: ความเท่าเทียมระหว่างเจาะถึงเจาะ, บิด, ระยะศูนย์กลางและรูปทรงของรูเจาะ, ในสภาพที่ประกอบและมีแรงบิด ก้านจะวิ่งเข้าไป.
บทความนี้เกี่ยวกับการยืดตัวก้านสูบให้ตรง. แหล่งข้อมูลที่เกี่ยวข้องสองรายการบนไซต์นี้ครอบคลุมกลุ่มชิ้นงานขนาดเล็ก: ที่ โซลูชันเครื่องยืดผมแบบปลอกก้านสูบ และ เครื่องหนีบผมตรงก้านสูบ ZD90 straighten slender sleeve-type link rods and pins (เส้นผ่านศูนย์กลาง ø1.5–8 มม, 45–ความยาว 95 มม) สำหรับเครื่องมือไฟฟ้าและชุดประกอบ ไม่ใช่ตัวก้านเครื่องยนต์. ตัวก้านเครื่องยนต์ที่กล่าวถึงในที่นี้ได้รับการแก้ไขบนแท่นตั้งและแท่นตั้งตำแหน่งก้านสูบโดยเฉพาะในร้านซ่อมเครื่องยนต์; กระบวนการและตรรกะการยอมรับด้านล่างเอกสารที่ฝึกฝน.
อะไร “งอ” หมายถึงบนก้านสูบ
| โหมดการเปลี่ยนรูป | การเปลี่ยนแปลงอะไร | เส้นทางการแก้ไข |
|---|---|---|
| บีมโค้งงอ | ก้านโค้งงอระหว่างรู; รูจะขนานกันแต่ชดเชย | การแก้ไขการกดบนด้ามไอบีมระหว่างเครื่องมือบุนวม |
| บีมบิด | รูเจาะหนึ่งหมุนรอบแกนก้านโดยสัมพันธ์กับอีกรูหนึ่ง | การแก้ไขแรงบิดในฟิกซ์เจอร์ของก้านที่มีการควบคุมส่วนปลายแบบควบคุม |
| ข้อผิดพลาดของความขนานของรู (งอในกรอบเจาะ) | แกนปลายเล็กเอียงออกจากขนานกับแกนปลายใหญ่ในระนาบของแกน | กดแก้ไขตามจุดที่กำหนด; ตรวจสอบการติดตั้งการจัดตำแหน่ง |
| การบิดเบือนครั้งใหญ่ | รูปไข่หรือเรียวในช่องใหญ่, บ่อยครั้งหลังจากการยืดตัวของโบลต์หรือเหตุการณ์ความล้มเหลวของโบลต์แบบก้านสูบ | ไม่ใช่ปัญหาการโค้งงอ: การตัดเฉือนแบบปิดหน้าและการเจาะ/เหลา, เส้นทางการฟื้นฟูแบบคลาสสิก |
| การบิดเบือนขนาดเล็ก | รูไม่กลมหรือสูญเสียขนาด | เจาะและปลอกใหม่; ดูโซลูชันเครื่องหนีบผมตรงแบบปลอกที่อ้างอิงด้านบน |
สามแถวแรกเป็นงานกดยืดบนตัวคันเบ็ด. สองรายการสุดท้ายเป็นของการปรับสภาพเครื่องจักร. ร้านค้าที่รวมพวกเขาเข้าด้วยกันจะกดก้านเพื่อบังคับให้อ่านตัวบ่งชี้, บิดเบือนรูเพิ่มเติม, และสูญเสียชิ้นส่วน ซึ่งเป็นเหตุผลว่าทำไมขั้นตอนการวัดด้านล่างจึงแยกส่วนโค้งงอและบิดออกจากรูปทรงของรูก่อนที่จะมีการโหลดสิ่งใดๆ.
วัดในการประกอบ, สภาพแรงบิด
ก้านสูบเป็นชิ้นส่วนสองชิ้นจากมุมมองของปลายด้านใหญ่. หมวกแก๊ป, ใบหน้าที่พรากจากกัน, สลักเกลียวและแรงบิดล้วนมีส่วนร่วมในรูปทรงสุดท้ายของรู, ดังนั้นการวัดผลที่น่าเชื่อถือทุกครั้งจึงมีระเบียบวินัยเดียวกัน:
- ตรวจสอบรอยแตกก่อน — การตรวจสอบอนุภาคแม่เหล็กของด้าม, การแยกหน้าและสลักสลัก. การยืดแกนที่แตกร้าวให้ตรงจะแปลงข้อบกพร่องที่ตรวจพบได้เป็นความล้มเหลวในอนาคต.
- ประกอบฝาครอบด้วยสลักเกลียวใหม่หรือที่ทราบว่าดี, แรงบิดตามข้อกำหนด. ก้านที่ไม่มีแรงบิดจะวัดขนาดรูที่ไม่มีอยู่ในบริการ.
- วางแกนไว้บนฟิกซ์เจอร์จัดตำแหน่ง: ปลายใหญ่บนซุ้มคงที่หรือระหว่างแผ่นตรวจสอบ, หมุดหรือแกนผ่านปลายเล็ก ๆ.
- อ่านค่าโค้งงอและบิดด้วยตัวบ่งชี้หน้าปัดที่จุดเกจที่กำหนดไว้ — การจัดเรียงตัวตั้งศูนย์แบบคลาสสิกที่ใช้ในการปรับสภาพเครื่องยนต์มานานหลายทศวรรษ.
- วัดขนาดรูเจาะ, ระยะห่างจากศูนย์กลางและสภาพหน้าหมวกแยกจากกัน; อย่าปล่อยให้ข้อผิดพลาดของการเจาะปลอมตัวเป็นโค้งงอ.
การติดตั้ง, ไม่ใช่ตา, กำหนดความจริง. โรงงานที่ไม่มีเครื่องตั้งศูนย์แบบแท่งจะพยายามอนุมานการโค้งงอจากการอ่านค่าฟีลเลอร์กับแผ่นพื้นผิว, ซึ่งผสมข้อผิดพลาดฟิกซ์เจอร์, ข้อผิดพลาดของแผ่นและข้อผิดพลาดของการเจาะเป็นหมายเลขเดียว. มาตรฐานระดับมืออาชีพ — สะท้อนให้เห็นจากการปฏิบัติในการผลิตเครื่องยนต์ใหม่ตั้งแต่ร้านค้าผู้เชี่ยวชาญไปจนถึงโรงงานผลิตเครื่องยนต์ — คือแท่นตั้งแนวเฉพาะที่มีรูทั้งสองบนฮาร์ดแวร์เกจ.
กด Correction บน I-Beam

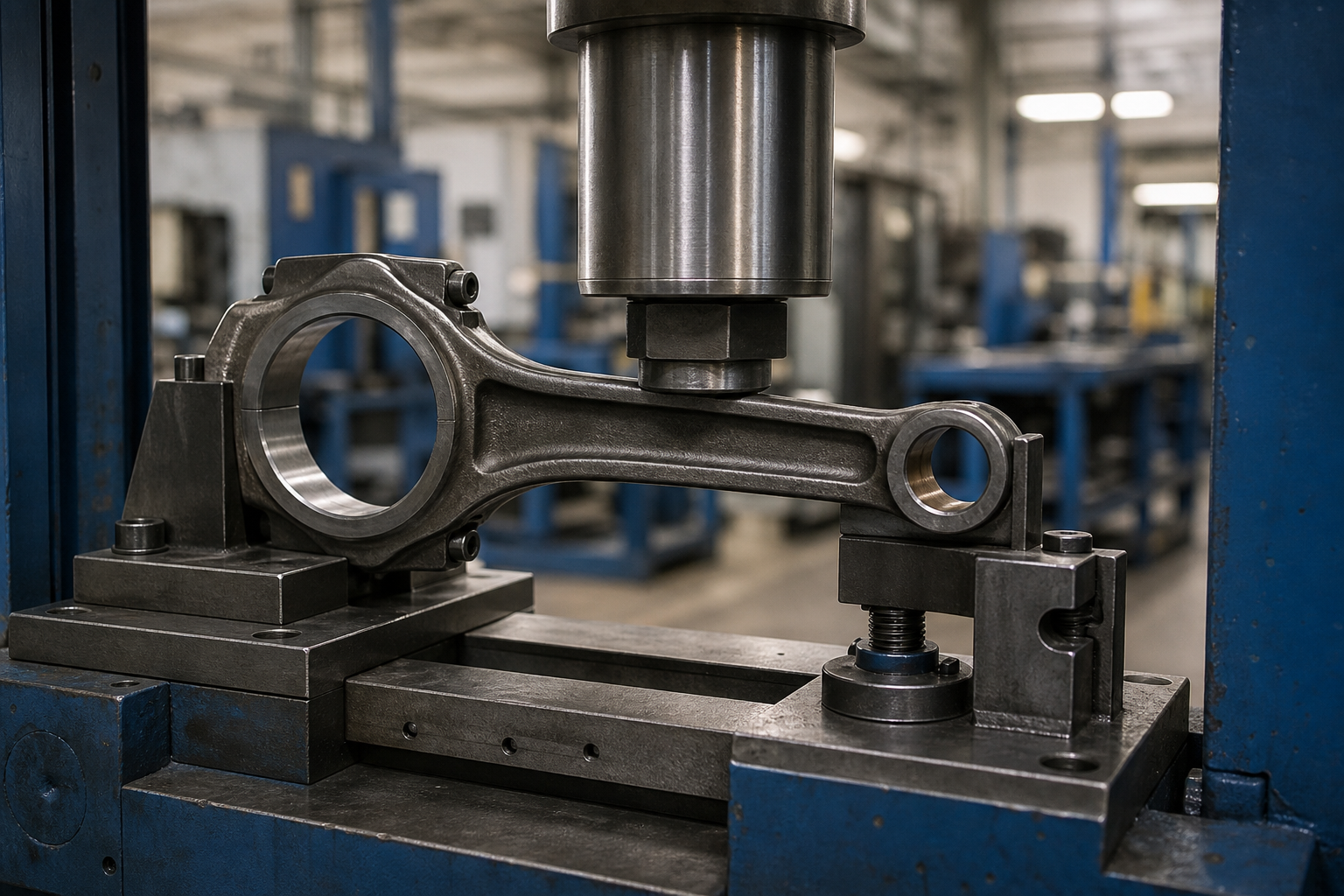

การโค้งงอของลำแสงและข้อผิดพลาดของการเจาะขนานได้รับการแก้ไขโดยการกดก้านระหว่างส่วนรองรับที่ยึดจับโซนที่กำหนดไว้ของแท่ง:
- รองรับและกดที่ก้านไอบีมและส่วนบอส — ไม่ต้องข้ามรู, สลักเกลียว, ใบหน้าที่แยกจากกันหรือทางน้ำมันที่เจาะ.
- วางจุดกดไว้ที่จุดสูงสุดที่วัดได้ของการเบี่ยงเบน, ด้วยรัศมีเครื่องมือที่ตรงกับส่วนลำแสง ดังนั้นหน้าสัมผัสจึงอยู่นอกขอบหน้าแปลน.
- แก้ไขโดยเพิ่มทีละน้อยและตรวจสอบตัวจัดตำแหน่งอีกครั้งหลังจากกดแต่ละครั้ง; ไม้วัดที่วัดความสะอาดหลังจากแสงผ่านไปสองครั้งเป็นส่วนที่ดีกว่าการกดแรงๆ เพียงครั้งเดียว.
- คาดว่าจะเด้งกลับและตั้งค่าอย่างตั้งใจ: ใช้ตรรกะการชดเชยเดียวกันกับที่ใช้กับเพลา, และลำแสงแข็งสั้นของคันเบ็ดทำให้การทะลุเป็นเรื่องง่าย.
- หลังจากกดผ่านครั้งสุดท้าย, ตรวจสอบการเจาะอีกครั้ง, ระยะห่างจากศูนย์กลางและแรงบิดฝาครอบก่อนปล่อยชิ้นส่วน การกดลำแสงจะเปลี่ยนรูปทรงเป็นสองสามในสิบ, และลำดับการปรับสภาพจะต้องรู้พื้นฐานใหม่.
ความแข็งแกร่งของฟิกซ์เจอร์คือครึ่งหนึ่งของกระบวนการ. ความชั่วร้ายของม้านั่งดิ้น, และงานแก้ไขที่ทำกับฐานที่เคลื่อนที่จะให้ผลลัพธ์ที่ไม่สามารถทำซ้ำได้ — หลักการของร้านขายเครื่องจักรที่มีประสบการณ์ซึ่งใช้กับแท่งได้มากเท่ากับงานกดใดๆ. เครื่องหนีบผมตรงแบบก้านโดยเฉพาะแก้ปัญหาได้ด้วยโครงหนีบที่แข็งแรงและเครื่องมือเฉพาะแบบแบบก้าน. ระเบียบวินัยเดียวกัน — การจับยึดที่เข้มงวดพร้อมการตอบสนองที่วัดได้ — ควบคุมเครื่องยืดผมเพื่อการผลิตของเรา เช่น เครื่องหนีบผมตรงก้านสูบ ZD90, ซึ่งทำการยืดผมอัตโนมัติแบบวงปิด (ให้อาหาร, วัด, เซอร์โวที่ถูกต้อง, ตรวจสอบอีกครั้ง) บนแท่งลิงค์แบบปลอกเล็ก.
เครื่องหมายเครื่องมือถือเป็นข้อบกพร่องด้านคุณภาพในตัวมันเอง. แท่งเป็นชิ้นส่วนที่เสร็จแล้วเมื่อถึงเครื่องกด - เจาะรูด้วยเครื่องจักร, เผชิญกับพื้นผิวที่พรากจากกัน, บางครั้งด้ามแบบ shot-peped — ดังนั้นทั่งและส่วนรองรับจึงจำเป็นต้องมีเม็ดมีดที่มีเบาะหรือเข้ากันกับรัศมี, และเครื่องหมายพยานใด ๆ ที่เหลืออยู่บนตัวดึงสลัก, รูน้ำมันหรือหน้าแยกส่วนเป็นเหตุสำหรับการตรวจสอบคุณสมบัติที่ได้รับผลกระทบอีกครั้งก่อนที่ก้านจะเคลื่อนที่ต่อไป.
การยืดผมอยู่ภายในลำดับการปรับสภาพ
การฝึกปฏิบัติในการผลิตเครื่องยนต์ใหม่จะดำเนินการปรับสภาพก้านสูบตามลำดับที่สั่ง, และการยืดผมก็มีจุดคงที่อยู่ในนั้น:
- การตรวจสอบรอยร้าวและการทำความสะอาด. แท่งที่มีข้อบ่งชี้ออกจากเส้นตรงนี้.
- การยืดผม. แก้ไขการโค้งงอของลำแสงและบิดบนตัวจัดตำแหน่งแล้วกด; ตรวจสอบอีกครั้งในฟิกซ์เจอร์.
- การกลึงตัดหน้า. ใบหน้าที่แยกส่วนหมวกและก้านนั้นเป็นจริง, ปิดรูให้เล็กลง.
- การเปลี่ยนโบลต์และแรงบิด. สลักเกลียวใหม่ตามข้อกำหนดก่อนงานเจาะใดๆ.
- การบูรณะหลุม. เหลาเพื่อการแก้ไขเล็กๆ น้อยๆ หรือเจาะ/หมุนสำหรับการแก้ไขที่ใหญ่ขึ้น, ตกแต่งปลายใหญ่ให้มีขนาดพอดี, ความกลมและระยะศูนย์กลาง.
- การตรวจสอบขั้นสุดท้ายและการจัดการน้ำหนัก. ความเท่าเทียม, บิด, ระยะห่างจากศูนย์กลาง, และการจับคู่น้ำหนักภายในชุดเครื่องยนต์.
คำสั่งซื้อมีความสำคัญ. การยืดให้ตรงก่อนการกลึงตัดหน้าหมายความว่าการเจาะจะเสร็จสิ้นลำแสงตรง; การยืดให้ตรงหลังจากการคว้านจะดึงรูที่เสร็จแล้วออกจากตำแหน่ง. และเนื่องจากการกลึงหน้าและการบูรณะรูเจาะจึงทำให้วัสดุถูกลบออก, การควบคุมระยะห่างจากศูนย์กลางเป็นวินัยในการปรับสภาพ, ไม่ใช่เครื่องยืดผม - เครื่องกลึงแบบแท่งและการเหลา, ไม่ใช่สื่อ, ถือมันไว้.
รู้เหตุการณ์ที่งอคันเบ็ด
การตัดสินใจแก้ไขจะเริ่มต้นด้วยประวัติความล้มเหลว, เพราะการอ่านตัวบ่งชี้เดียวกันอาจหมายถึงสิ่งที่แตกต่างกันมาก:
| เหตุการณ์ความล้มเหลว | ลายเซ็นเรขาคณิตทั่วไป | ตรรกะการจัดการ |
|---|---|---|
| ไฮโดรล็อค / การกลืนเศษ | ลำแสงโค้งงอหรือออฟเซ็ตปลายเล็ก, มักมีความเสียหายต่อลูกสูบในชุด | ส่วนที่รับแรงกระแทก; ตรวจสอบการแตกร้าว, โน้มตัวไปทางทดแทน |
| เกินรอบ / หน้าสัมผัสวาล์ว | คานโค้งงอรวมกับการบิด; การบิดเบือนขนาดเล็ก | หลายโหมดโหลดผลตอบแทนที่ผ่านมา; เปลี่ยนใหม่เว้นแต่ความเสียหายจะเบาพิสูจน์ได้ |
| การยึดแบริ่ง / หมุน | การเปลี่ยนสีครั้งใหญ่และการบิดเบือนของรู, โทนสีความร้อนบนก้าน | ความร้อนเปลี่ยนแปลงการตอบสนองของวัสดุ; ตรวจสอบ MPI และความแข็งเต็มก่อนการตัดสินใจใดๆ |
| การยืดตัวของสลักเกลียวหรือแรงบิดที่ไม่เหมาะสม | รูปไข่ปลายใหญ่พร้อมใบหน้าที่แยกจากกันอย่างสะอาดตา | เส้นทางการฟื้นฟู: ใบหน้า, สลักเกลียวใหม่, เจาะและเหลา |
| เครื่องจักรกล / การจัดการกับการบิดเบือน | ส่วนโค้งสม่ำเสมอขนาดเล็กทั่วทั้งชุดการผลิตหรือชุดซ่อม | กรณีแก้ไขตรงไปตรงมา; มีเสถียรภาพและทำซ้ำได้ |
ไม้เรียวใดอาจยืดได้เลย
| ประเภทร็อด | ตำแหน่งในการยืดผม |
|---|---|
| แท่งเหล็กหลอม (ยานยนต์, ดีเซล, เกษตรกรรม) | ตัวเลือกการแก้ไขแบบคลาสสิก; ลำดับการปรับสภาพรวมถึงการยืดผมให้เป็นมาตรฐาน |
| ผงโลหะ / แท่งเผา | โดยทั่วไปจะถูกแทนที่, ไม่งอ; พฤติกรรมการแตกร้าวของวัสดุทำให้การแก้ไขการกดถือเป็นการตัดสินใจที่มีความเสี่ยง |
| แท่งอลูมิเนียม (some performance and small engines) | Material fatigue behavior argues for replacement; follow the engine manufacturer’s service position |
| Fracture-split (แตก) คัน | Cap faces cannot be machined, so classical reconditioning is out; bore correction and any bending must follow the OEM disposition |
| Rod with bolt failure or seizure history | Crack-inspect and disposition before any correction; the load event that bent it may have done invisible damage |
This is also where honest engineering beats optimism: some forum threads ask whether a bent rod from a hydrolock or over-rev event should be straightened, and the working answer in professional engine building is that the severity of the event decides. แสงสว่าง, measurable bend in an otherwise sound forging is reconditioning territory; a rod that has been compressed, อัตราผลตอบแทนในอดีตที่บิดเบี้ยวหรือโหลดแบบกระแทกเป็นสิ่งทดแทน, สิ่งที่ตัวบ่งชี้บอกหลังจากกด.
เกณฑ์การยอมรับที่สะท้อนถึงการทำงานของเครื่องยนต์
| องค์ประกอบการยอมรับ | สิ่งที่ต้องระบุ |
|---|---|
| เจาะความเท่าเทียม (โค้งงอ) | ขีดจำกัดความเบี่ยงเบนเหนือความยาวเกจที่ระบุ, วัดบนตัวจัดตำแหน่งในสภาวะที่มีแรงบิด |
| บิด | ขีดจำกัดความเบี่ยงเบนเชิงมุมระหว่างแกนเจาะ, การตั้งค่าเดียวกัน |
| ขนาดรู, ความกลมและเรียว | ต่อการวาดหลังจากการเหลา/เจาะครั้งสุดท้าย, ไม่ใช่หลังจากกด |
| ระยะห่างจากศูนย์กลาง | ขั้นต่ำและสูงสุด, ควบคุมในขั้นตอนการขึ้นรูปด้วยการจับคู่ชุดก้าน |
| การตรวจสอบรอยแตกร้าว | MPI ก่อนยืดผมและหลังการแก้ไขขั้นสุดท้ายตามที่ระบุไว้ |
| น้ำหนักและความสมดุล | ระดับน้ำหนักภายในชุดเครื่องยนต์; อิทธิพลของบ็อบเวตได้รับการบันทึกไว้เมื่อมีความสมดุลตามมา |
| สภาพโบลท์ | สลักเกลียวใหม่หรือที่ผ่านการรับรอง, แรงบิดที่บันทึกไว้, ไม่มีการนำตัวยึดแบบยืดกลับมาใช้ซ้ำ |
คำถามที่พบบ่อย
สามารถยืดก้านสูบที่โค้งงอให้ตรงได้อย่างปลอดภัยหรือไม่?
แท่งเหล็กหลอมพร้อมไฟ, ส่วนโค้งงอที่วัดได้หมดจดและการตรวจสอบรอยแตกร้าวที่สะอาดจะได้รับการยืดและปรับสภาพใหม่เป็นประจำ. แท่งที่มีการโค้งงออย่างรุนแรง, บิดจากการโอเวอร์โหลด, ความล้มเหลวของสายฟ้า, หรือทำจากโลหะผง, อลูมิเนียมหรือการตีขึ้นรูปแบบแยกส่วนเป็นทางเลือกทดแทน. เหตุการณ์ที่ทำให้เกิดการโค้งงอนั้นมีความสำคัญพอๆ กับการโค้งงอนั่นเอง.
ทำไมต้องวัดด้วยฝาครอบแรงบิด?
เนื่องจากรูปลายใหญ่มีอยู่ในรูปทรงแบบวิ่งพร้อมฝาปิดเท่านั้น, ใช้สลักเกลียวและแรงบิด. การอ่านค่าจากระยะห่างของฝาครอบหลวมของชุดประกอบและความลาดเอียงของรูสลักให้มากเท่ากับการโค้งงอ.
การยืดผมส่งผลต่อการเจาะหรือไม่?
ใช่, เล็กน้อย, ซึ่งเป็นเหตุผลว่าทำไมการยืดผมจึงเกิดขึ้นก่อนการบูรณะรูในลำดับการปรับสภาพ. การกดลำแสงสามารถเปลี่ยนรูปทรงของรูเจาะได้ในปริมาณเล็กน้อย; การกลึงตัดหน้าและการลับคมที่เป็นไปตามขนาดการคืนสภาพ, ความกลมและระยะกึ่งกลางของลำแสงที่ถูกแก้ไข.
แก้ไขการบิดตัวของก้านอย่างไร?
การบิดได้รับการแก้ไขแบบบิด: ก้านถูกยึดไว้ที่ปลายด้านใหญ่ด้วยฟิกซ์เจอร์ที่แข็งแรง, และควบคุมการหมุนทวนรอบแกนลำแสงที่ปลายเล็ก, เพิ่มขึ้น, ด้วยการตรวจสอบตัวจัดตำแหน่งอีกครั้งหลังการแก้ไขแต่ละครั้ง. การแก้ไขการบิดควรได้รับความระมัดระวังเป็นพิเศษเนื่องจากจะใช้งานลำแสงในแรงเฉือน, และบนไม้เรียวที่มีประวัติการชักหรือโอเวอร์โหลด มักจะเป็นสถานการณ์ทดแทนมากกว่าการแก้ไข.
การยืดก้านเกี่ยวข้องกับการยืดเพลาข้อเหวี่ยงหรือไม่?
ชิ้นส่วนมาบรรจบกันในเครื่องยนต์, และทั้งสองอย่างมีความสำคัญต่อความเมื่อยล้า, แต่มาตรวิทยาแตกต่างอย่างสิ้นเชิง. เพลาข้อเหวี่ยงถูกยึดเข้ากับแกนหลักตามที่อธิบายไว้ในบทความของเรา น้ำยายืดเพลาข้อเหวี่ยง, ในขณะที่ก้านสูบไม่มีแกนหมุนเลย — ได้รับการแก้ไขให้มีความสัมพันธ์ระหว่างเจาะกับเจาะบนฟิกซ์เจอร์จัดตำแหน่ง.
สร้างวิธีแก้ปัญหารอบแกนเจาะทั้งสองแกน
โซลูชันการยืดก้านสูบให้ตรงขึ้นอยู่กับการตัดสินใจที่ตายตัวสี่ประการ: การตรวจสอบรอยแตกก่อนโหลด, การวัดในสภาวะแรงบิดบนฟิกซ์เจอร์การจัดแนวจริง, การแก้ไขการกดจำกัดอยู่ที่ลำแสงระหว่างเบาะ, เครื่องมือจับคู่รัศมี, และการควบคุมลำดับการปรับสภาพใหม่จึงน่าเบื่อ, ใบหน้าและระยะศูนย์กลางจะเสร็จสิ้นหลังจากลำแสงเป็นจริง. กับสิ่งเหล่านั้น, อุปกรณ์ยืดเหล็กเส้นโดยเฉพาะเปลี่ยนการตัดสินใจซ่อมแซมที่ต้องใช้แรงงานคนมากให้กลายเป็นกระบวนการจัดเก็บที่ทำซ้ำได้ และบอกคุณอย่างตรงไปตรงมาเมื่อใดควรเปลี่ยนเหล็กเส้นแทน.
