Selectarea unui dispozitiv de îndreptat trebuie să înceapă cu geometria și metoda de acceptare necesare, nu cu o etichetă de mașină. Un ax, un tub cu perete subțire și un profil asimetric pot arăta toate îndoite, dar pot necesita date diferite, piste de măsurare, suporturi, zone de contact și metode de corectare. O comparație de mașini care ignoră aceste diferențe poate produce o cotație atractivă fără un plan de testare eșantion defensibil.
Acest ghid este un cadru de cumpărător și de inginerie. Nu pretinde că StraighteningTech oferă fiecare tip de mașină, plicul piesei de prelucrat, precizie, vigoare, nivel de automatizare sau interfață de linie. O configurație finală necesită desen, mostre, metoda de inspecție și dovezi validate ale capacității.
*Ilustrație de concept de inginerie. Acesta arată un proces de decizie de la piesă la metodă, nu un catalog de produse sau o dovadă că fiecare rută este disponibilă.*
Începeți cu caracteristica și datele necesare
Prima întrebare este ce trebuie acceptat: dreptatea liniei centrale, a alerga afară, TIR, relatie coaxiala, arc, măturare laterală, twist, ovalitatea, starea peretelui sau o altă caracteristică controlată. Acești termeni nu sunt interschimbabili. Desenul trebuie să identifice referința, starea de suport, intervalul de măsurare, orientare și regula de decizie a statului eliberat.
| Familia de piese de prelucrat | Problemă tipică de selecție | Nu presupune |
|---|---|---|
| Arbore | Axa funcțională, data jurnalului, Harta runout și modificările secțiunii locale | Fiecare arbore poate folosi aceeași secvență de apăsare prin punct |
| Tub | Linia centrală, ovalitatea, integritatea peretelui și riscul de prăbușire | O citire exterioară dovedește că gaura/peretele este acceptabil |
| Profil / șină | Arc, mătura, twist, sectiune asimetrica si protectie faciala | Un aranjament de role cu bară rotundă se potrivește unui profil |
Pentru terminologia de măsurare, începe cu dreptatea arborelui, runout și TIR şi ovalitatea tubului versus dreptatea liniei centrale.
Hartați eroarea înainte de a alege metoda
O hartă de geometrie inițială identifică dacă abaterea este globală, local, un singur plan, multiplan, unghiular, legate de secțiune sau cauzate de un semnal de suport/fixare. Ar trebui să fie capturat cu datele propuse și verificat prin reașezare sau printr-o metodă de repetare convenită. O citire într-o condiție de suport instabilă nu este o țintă de corecție de încredere.

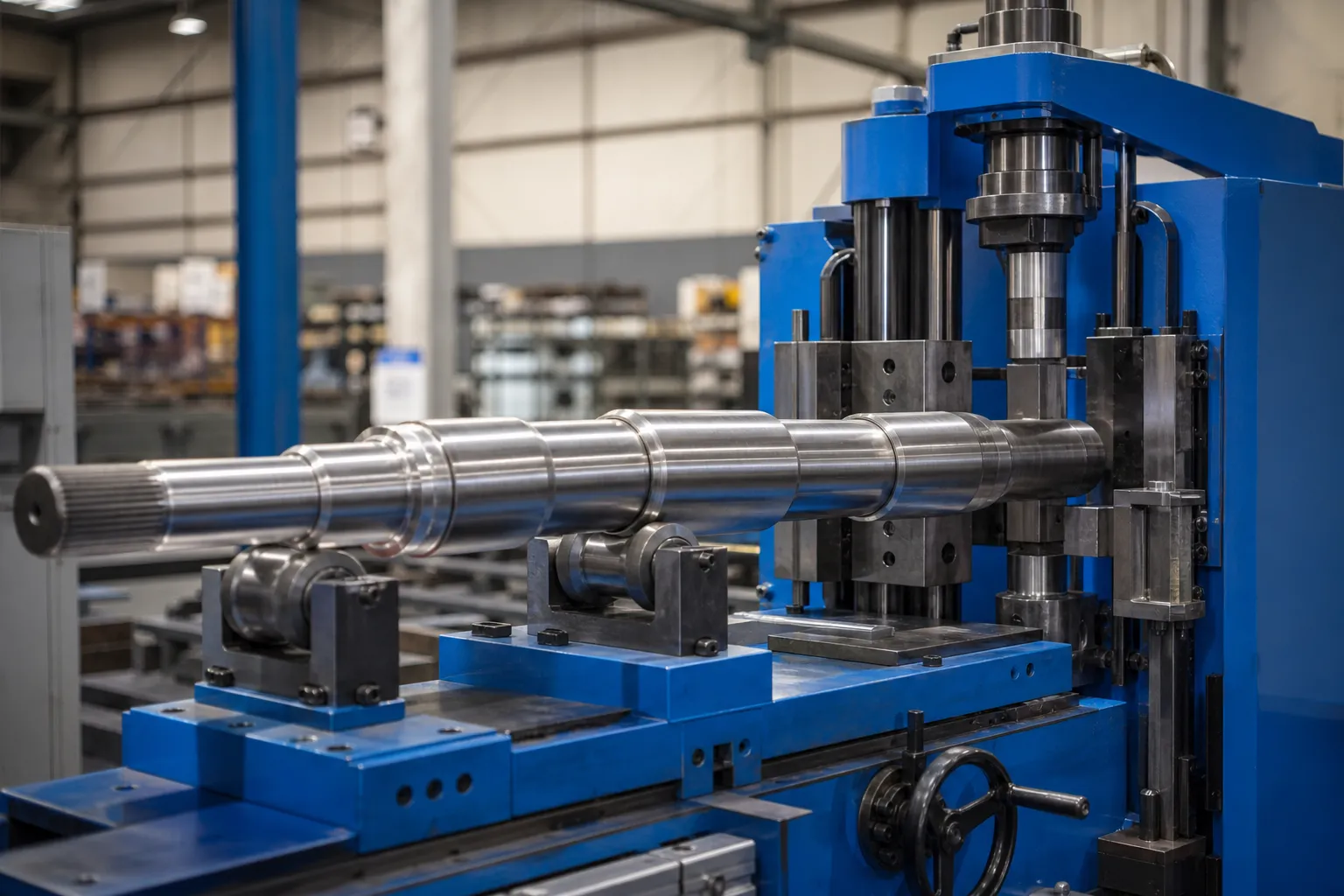

*Ilustrație de concept de inginerie. Afișează o celulă de măsurare și corecție candidată; senzori reali, suporturi, traseul forței și automatizarea necesită validare specifică piesei de prelucrat.*
Evaluați integritatea contactului și a secțiunii
Mașina candidată trebuie să creeze o cale de reacție aprobată fără a deteriora caracteristicile protejate. Examinați zonele de asistență accesibile, puncte de corectare admise, cerințele de suprafață/acoperire, manipulare în lungime și în masă, tranziții de secțiuni, grosimea peretelui, starea alezajului, orientarea cusăturii și operațiunile în aval.
| Intrare de selecție | De ce contează |
|---|---|
| Zone de contact și fără contact | Stabilește dacă o rută de sprijin sau de corectare este chiar permisă |
| Rigiditatea secțiunii și starea peretelui | Schimbă răspunsul și riscul de daune locale |
| Distribuția erorilor de intrare | Definește dacă o metodă locală sau continuă poate fi evaluată |
| Etapa de fabricație | Determină restricțiile de suprafață/alocație și următoarea interfață de proces |
| Mix de producție | Afectează schimbarea, controlul rețetelor și validarea manipulării |
Comparați rutele candidate în mod condiționat
Apăsarea punctului poate fi evaluată acolo unde o hartă cu geometrie discretă, cale de sprijin și puncte de corecție aprobate există. Îndreptarea cu rolă sau continuă poate fi evaluată pentru compatibilitate, secţiuni suficient de consistente. Întinde, torsiune sau trasee specializate pot fi candidate numai atunci când piesa de prelucrat, prindere, cerinţele materiale şi de validare le susţin. Nicio metodă nu este o garanție implicită.
Vedea presă versus îndreptare cu role pentru limita metodei și îndreptare prin presare punctuală pentru un cadru de corecție locală în buclă închisă.
Definiți limita automatizării
„Automat” ar trebui să fie descompus în încărcare, identificare, orientare, măsurare, corecţie, manipulare, managementul retetelor, trasabilitatea și rutarea excepțiilor. Un sistem poate automatiza anumiți pași păstrând în același timp dispozitivele manuale, aprobarea inginerească sau verificarea calității clientului. Nu utilizați o etichetă de automatizare ca proxy pentru debit, acuratețe sau economii de muncă.

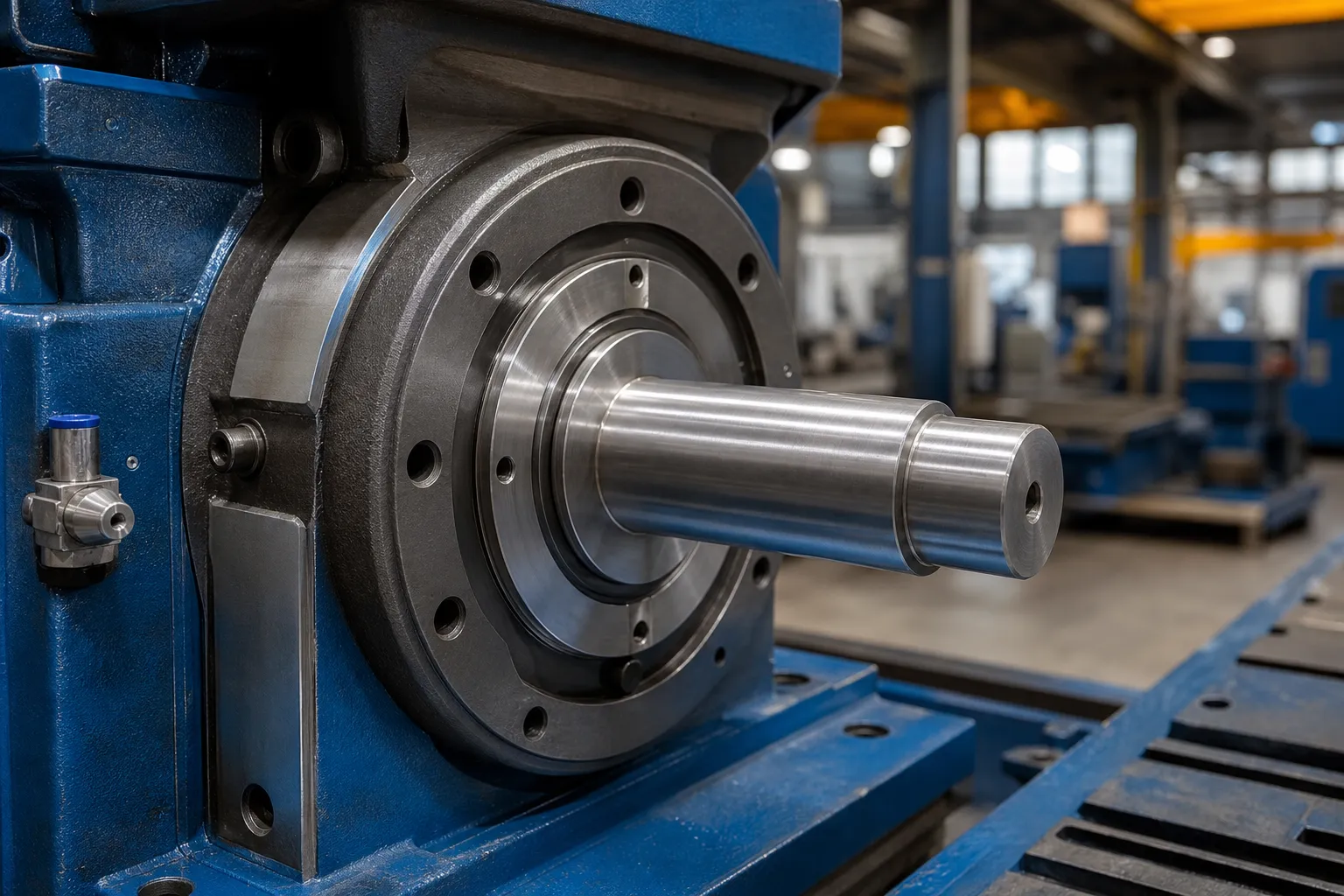

*Ilustrație de concept de inginerie. Se pune accent pe verificarea piesei eliberate; nu este un raport de acceptare a clientului sau un rezultat de performanță garantat.*
Faceți testul eșantionului poarta de selecție
Selecția ar trebui să se încheie cu eșantioane reprezentative normale și din cel mai rău caz, un desen controlat, data/gabaritul convenit, citiri brute înainte și după, remăsurare în stare eliberată, verificări suprafeţe/secţiuni, limite maxime de încercare de corectare și o rută NOK definită. Orice precizie promisă, timpul ciclului, rata de manipulare sau domeniul de aplicare a automatizării aparține numai după ce aceste dovezi sunt complete.
Utilizare testarea probei de îndreptare și acceptarea a structura procesul, Dovezi FAT și SAT.
Informații necesare pentru o revizuire a selecției dispozitivului de îndreptat
Furnizați desenul piesei de prelucrat și variantele, materialul și etapa de fabricație, informații despre lungime/secțiune/perete, date de geometrie primite, dată funcțională, zone protejate, metoda de masurare de referinta, tinta de productie, constrângeri de manipulare și mostre reprezentative. StraighteningTech poate evalua apoi măsurarea candidatului, susține și corectează arhitectura și identifică dovezile necesare înainte de a propune o configurație de mașină.
FAQ
O singură mașină poate prelucra arbori, tuburi si profile?
Posibil pentru o gamă de piese definită și validată, dar nu pentru că toate trei sunt numite „îndreptare”. Datele, secțiunea și ruta de contact trebuie revizuite.
Este o mașină mai rapidă în mod automat cea mai bună alegere?
Nu. Debitul are valoare numai după geometrie, suprafaţă, măsurarea și tratarea excepțiilor îndeplinesc metoda de acceptare convenită.
Poate o pagină de produs să înlocuiască un exemplu de test?
Nu. Descrierile produselor stabilesc o categorie; un test de eșantion reprezentativ stabilește dacă o anumită familie de piese de prelucrat poate fi acceptată.
