פתרון אוטומטי ליישור צינור פלדה ללא תפרים

צינורות פלדה גדולים ללא תפרים יכולים לפתח קשת גלובלית, עיקולים מקומיים או טיפול בעיוות לאחר גלגול, טיפול בחום, הובלה ואחסון. כאשר צינור אינו ישר מספיק, זה עלול ליצור בעיות במהלך העיבוד, הַלחָמָה, בְּדִיקָה, שִׁכבָה, הרכבה או התקנה בשטח. לצינורות ארוכים וכבדים, the correction process must also distinguish actual deformation from the deflection created by the pipe's own weight.

הפתרון המוצע הזה מבוסס על מגוון לקוחות מ-OD 127 מ"מ × 9.525 מ"מ קיר ל-OD 349.25 מ"מ × 38.1 מ"מ קיר, עם אורכים מ 1,828.8 אֶל 12,192 מ"מ. הוא משלב תמיכה מבוקרת, מדידה באורך מלא, יישור נקודת הידראולית ומדידה מחדש. הדרישה הרשומה "1 in 1000 מ"מ" יש להבהיר לפני הצעת המחיר; זה מטופל באופן זמני כאפשרי 1 מ"מ סטייה ל 1000 אורך מ"מ, לא כסובלנות מאושרת של אינץ' אחד.

צינור פלדה חלק ודרישת פרויקט

הפרויקט מכסה מעטפת צינור רחבה מאוד. הקוטר החיצוני משתנה כמעט פי שלושה, עובי הדופן משתנה פי ארבעה והאורך הכולל משתנה בערך 1.8 אֶל 12.2 מ. הבדלים אלו משפיעים על הנוקשות, משקל עצמי, מרווח תמיכה, שיטת מדידה, כוח התיקון הנדרש וטיפול בחומרים.

באמצעות 7,850 ק"ג/מ"ר³ רק כהערכה ראשונית של צפיפות פלדה, הגודל הקטן ביותר הנקוב באורך הקצר ביותר הנקוב הוא בערך 50 ק"ג, בעוד הגודל הנקוב הגדול ביותר באורך הנקוב הארוך ביותר יהיה בערך 3,564 ק"ג אם הממדים המקסימליים הללו מתרחשים יחד. לוח הזמנים של החלק בפועל, דרושים דרגת פלדה ומשקולות מוסמכות לפני שניתן לשנות את גודל מערכת הטעינה והתמיכה.

פריט פרויקט	קלט לקוח / סטָטוּס
חומר עבודה	צינור פלדה ללא תפרים
קוטר חיצוני	127–349.25 מ"מ
עובי קיר	9.525-38.1 מ"מ
אורך	1,828.8–12,192 מ"מ
דרגת חומר / חוזק תשואה	עדיין לא מסופק
דפורמציה נכנסת	עדיין לא סופק התפלגות הטווח והעיקול
ישרות מוקלטת	"1 אינץ' 1000 מ"מ"; יְחִידָה, אורך מד ושיטת קבלה לאישור
השיטה הנוכחית	יישור ידני מיומן מדווח על ידי הלקוח
מטרה ראשית	צמצם את זמן הייצור ואת התלות בתיקון ידני בעל ניסיון רב
שיטה מוצעת	יישור נקודה הידראולית כבדה עם תמיכה מדודה ומדידה מחדש
דגם מכונה / כוח מדורג	לאשר על ידי חישוב הנדסי ובדיקות מדגמיות מייצגות

הגדר את היישר המקומי והכלל לפני בחירת המכונה

הצהרה כגון "1 מ"מ לכל 1000 mm" מתאר בדרך כלל בדיקת ישרות מקומית על פני אורך מד מוגדר. זה לא מגדיר באופן אוטומטי את הסטייה המקסימלית על פני השלם 12.2 מ צינור. ישרות כללית עשויה להימדד ביחס לאקורד, התייחסות לייזר, תומך שצוין או שיטה סטנדרטית אחרת. שני פקדים אלה יכולים לייצר תוצאות קבלה שונות ואין למזג אותם למספר אחד.

תנאי הבדיקה חייב להגדיר גם את כיוון הצינור ואת עמדות התמיכה. צינור ארוך מתכופף תחת כוח הכבידה. If the machine supports it at different points from the customer's inspection station, שתי המערכות יכולות לדווח על ערכים שונים גם כאשר אף אחת מהמדידות אינה פגומה. מתאם מד דורש אפוא את אותו היגיון דאטום, פריסת תמיכה מוסכמת ושיטה שניתנת לחזרה להפרדת הסטת משקל עצמי מכיפוף קבוע.

פריט בקרה	הגדרה נדרשת
ישרות מקומית	סטייה מותרת ואורך מד מדויק, באופן פוטנציאלי 1000 מ"מ
ישרות כללית	דרישת אקורד/ציר באורך מלא ושיטת מדידה
מדידת דאטום	צינור OD, קו מרכז, מחוללי התייחסות או תכונות קצה מוגדרות
מצב תמיכה	מִספָּר, מַצָב, גובה וסוג מגע של תומכים
הִתמַצְאוּת	מיקום שעון קבוע או סיבוב דרך זוויות מוגדרות
סגלגלות / קוֹטֶר	נדרש רק אם השרטוט או התקן שולט בו
קבלה על פני השטח	אין שקעים בלתי מקובלים, רידוד מקומי או סימני תמיכה/לחיצה

מדוע קשה ליישר צינורות גדולים ללא תפרים

חומר העבודה חלול, כך שהעיתונות אינה פועלת על קטע מוצק. אגרוף צר או תמיכה במיקום שגוי עלולים ליצור הזחה מקומית, השטחה או סגלגלות גם אם הקשת האורכית משתפרת. אוכפים מעוצבים חייבים לפזר מגע על אזור מתאים, ויש לאמת את מתח המגע המותר עבור ה-OD בפועל, עובי דופן, כיתה וטמפרטורה.

טווח האורך והמשקל יוצרים אתגר שני. א 12 לא ניתן להתייחס לצינור מ' כחלק קצר הממוקם בין שני תומכים קבועים. ייתכן שיידרשו תומכים מרובים עם כוח או מתכוונן כדי לשלוט בצניחה, להעביר את הצינור דרך עמדות המדידה והלחיצה ולמנוע גלגול בלתי מבוקר. מערכת התמיכה היא חלק מתהליך המטרולוגיה והיישור, לא רק טיפול בחומרים.

אתגר ספציפי לחומר עבודה	לְהִסְתָכֵּן	שליטה נדרשת
חתך עגול חלול	שקעים, השטחה או סגלגלות במהלך לחיצה נקודתית	נעל לחיצה ואוכפים רחבים; מגבלות כוח/מכה
1.8-12.2 מ' טווח אורך	משקל עצמי יוצר קריאות ישרות כוזבות	מודל תמיכה מוגדר ומדידה באורך מלא שניתן לחזור עליהן
עד OD 349.25 × 38.1 מ"מ	כוח תיקון גבוה ומשתנה	נתוני ציון/תשואה, לכופף פרופיל, חישוב ואימות מדגם
חלק פוטנציאלי רב טון	מיקום ידני לא בטוח או איטי	רולים מופעלים, התקנים נגד גלגול, ממשק מנוף/גב ותנועה מאובטחת
כמה עיקולים מקומיים	תיקון אחד משנה קטעים שכנים	מפת כיפוף באורך מלא ורצף תיקון מבוקר
משפחה בגודל רחב	החלפה מוגזמת או כלי עבודה שגויים	מתכונים ספציפיים לגודל, תמיכות מתכווננות וערכת כלים מאומתת
תהליך ידני מיומן	נקודת לחיצה תלויה במפעיל	מיקום עיקול מדוד, תיקון מבוקר ואימות חוזר

שיטת יישור מומלצת

לצינורות גדולים עם חרטום מקומי או רב נקודות, קונספט הידראולי של יישור לחיצה שלוש נקודות הוא נקודת ההתחלה המועדפת. הצינור נתמך על שני אוכפים מבוקרים או יותר, פרופיל העיקול נמדד, וכבש הידראולי מפעיל מכת כיפוף יתר במיקום מאושר. תלוי בפריסה הסופית, הצינור עשוי להיכנס דרך מסגרת לחיצה נייחת או מסגרת לחיצה/מדידה עשויה לנוע לאורך הצינור.

מיישר רב-גליל עשוי להתאים יותר לייצור רציף של גדלי צינור אחידים ועקמומיות מבוזרת. זה לא אוטומטית הבחירה הטובה ביותר עבור שילוב רחב של קטרים ​​גדולים, קירות עבים וכיפופים מקומיים. בחירת השיטה הסופית חייבת לשקול את התפוקה, תערובת גודל, דרגת חומר, דפורמציה נכנסת, סכנת סגלגלות והאם ניתן לסובב את הצינור בבטחה.

תהליך יישור אוטומטי מוצע

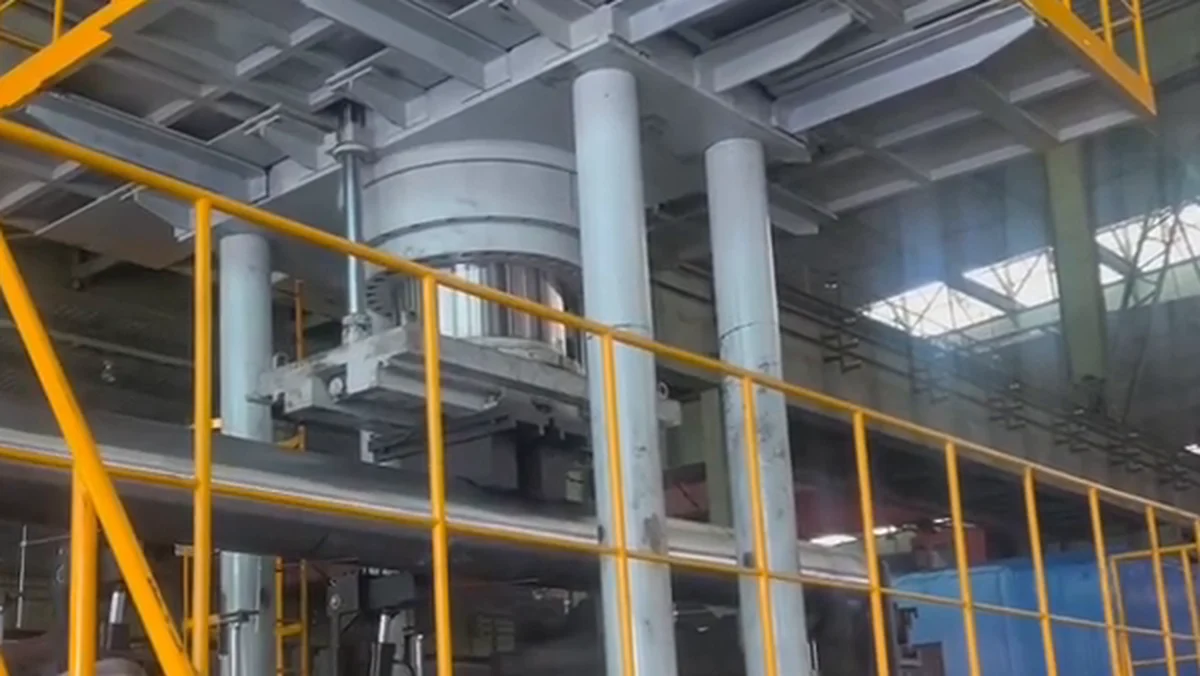

הסרטון הקשור באורך 243 שניות מציג צינור גדול בתוך עמדת לחיצה הידראולית אנכית כבדה עם פלטפורמת שירות מוגבהת ורכיבי תמיכה מרובים. זוהי עדות שימושית לקנה המידה, אתגר ארכיטקטורת העיתונות וטיפול בצינורות. זה לא מוכיח באופן גלוי את טכנולוגיית המדידה, כוח מדורג, סובלנות סופית, אלגוריתם תיקון אוטומטי או מחזור ייצור, כך שהפרטים האלה נשארים כפופים לאישור הפרויקט.

שָׁלָב	תַהֲלִיך	מטרה הנדסית
1	זיהוי צינור ובחירת מתכונים	התאם OD, קִיר, מֶשֶׁך, צִיוּן, סובלנות וכלי עבודה
2	העמסה ומיקום נגד גלגול	העבר צינור כבד בבטחה לתומכים מבוקרים
3	הגדרת גובה תמיכה והקמת נתונים	צור מצב שניתן לחזור עליו למדידת צינור ארוך
4	מדידה ראשונית באורך מלא	מפה עיקול מקומי וכללי לפני תיקון
5	חישוב עיקול ורצף תיקון	בחר נקודת לחיצה, טווח תמיכה, התמצאות ושבץ ראשוני
6	אינדקס צינור או מסגרת	יישר את העיקול שנבחר עם תחנת התיקון ההידראולית
7	כיפוף יתר הידראולי מבוקר	תקן את הצינור בכוח, גבולות שבץ וסגלגלות
8	מדידה מחדש ותיקון אדפטיבי	סגור את הלולאה או עצור במגבלת התהליך המאושרת
9	בדיקת ישרות/סגלגלות סופית	ודא כל מאפיין נדרש באמצעות השיטה המוסכמת
10	רישום ופריקת נתונים	אחסן תוצאות והעבר צינורות OK/NOK בבטחה אל מחוץ לתא

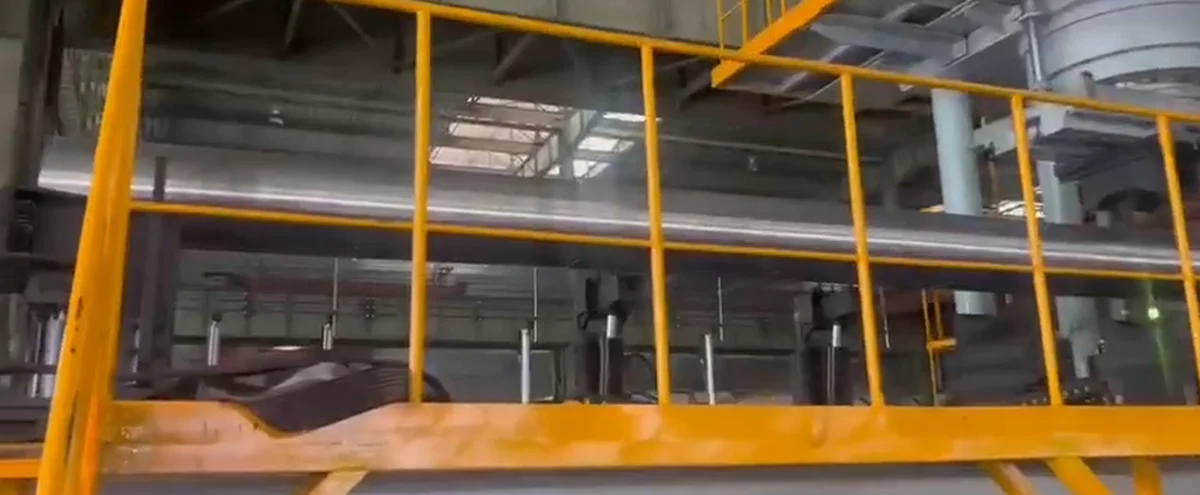

טְעִינָה, תמיכה ומיקום

הצינור מועבר באמצעות מנוף, גבורה, קרן הליכה או מערכת רולר מונעת בהתאם למשקל בפועל ולזרימת הצמח. התקני אנטי-גלגול ועצירות חיוביות חיוניים מכיוון שחומר עבודה עגול גדול יכול לזוז באופן בלתי צפוי. תומכים צריכים להיות מתכווננים במיקום ובגובה וצריכים להיות ניתנים להחלפה, משטחי מגע בעלי קווי מתאר המתאימים לגימור הצינור.

לחלקים ארוכים, סטיית התמיכה ורמת הבסיס יכולים להשפיע על המדידה. ההזמנה צריכה לכלול יישור תמיכה, בדיקות חוזרות ונוהל אפס/התייחסות מוגדר לפני קבלת מתכוני ייצור.

מדידת כיפוף באורך מלא

מערכת המדידה עשויה להשתמש בסריקת לייזר, חיישני תזוזה מגע או שיטה מאומתת אחרת כדי לתעד את פרופיל הצינור לאורכו. תוכנית המדידה חייבת לציין רזולוציה, מד אורך, מצב תמיכה, טיפול על פני השטח והאם הצינור נמדד במיקום שעון אחד או מסובב כדי להפריד בין עיקול רב מישורי לבין סגלגל.

אם הלקוח משתמש בקו מחרוזת, תחנת לייזר ישר או לא מקוונת, יש להשוות את תוצאת המכונה האוטומטית לשיטה זו באותה סט מדגם. המטרה היא לא רק חזרתיות בתוך המכונה, אבל הסכמה עם שיטת הקבלה הסופית.

תיקון הידראולי עם הגנת מקטעים

הבקר בוחר נקודת תיקון וטווח תמיכה בהתבסס על העיקול הנמדד. נעל לחיצה בעלת קווי מתאר מפזרת עומס על פני הצינור, בעוד שני אוכפים או יותר יוצרים את נקודות התגובה. המהלך חייב לעלות על הסטייה אלסטית מספיק כדי לייצר תיקון קבוע מבוקר, אך להישאר מתחת לגבולות שעלולים לתקוע, לשטח או לסדוק את הצינור.

לא ניתן לבחור כוח מדורג מקוטר חיצוני בלבד. זה תלוי בעובי הדופן, דרגת פלדה וחוזק תפוקה, טווח תמיכה, מודול סעיף, עיקול נכנס, תוצאה שארית רצויה ולחץ מקומי מותר. יש לקבוע מגבלות כוח/שבץ ראשוניות על ידי חישוב ובדיקות מדגמיות מייצגות.

מדידה מחדש, מגבלות איטרציה וטיפול ב-NOK

לאחר תיקון, הצינור נמדד שוב באותו מצב תמיכה. אם התוצאה נשארת מחוץ לסובלנות אך התגובה הנמדדת היא תקינה והמתכון נמצא בגבולות המאושרים שלו, המערכת עשויה לחשב תיקון נוסף. משך מקסימום, כּוֹחַ, ספירת תיקונים וכללי תגובה חריגה מונעים לחיצה חוזרת בלתי מבוקרת.

צינור שלא יכול להגיע ליעד בבטחה צריך להיות מסווג כ-NOK או לשלוח אותו לבדיקה הנדסית. המכונה צריכה לשמור על פרופיל לפני/אחרי, עמדות תיקון, חבטות/כוחות במידת האפשר, גרסת מתכון והחלטה סופית כאשר עקיבות הפרויקט מחייבת זאת.

תצורת תאים מומלצת

מודול	דרישה מוצעת	למה זה נחוץ
קונספט מכונה	מכונת יישור צינורות הידראולית תלת נקודתית כבדה	מְקוֹמִי, תיקון מבוקר עבור קטעים חלולים גדולים
מעטפת חומר עבודה	OD 127–349.25 מ"מ; קיר 9.525–38.1 מ"מ; אורך 1,828.8–12,192 מ"מ	מכסה את טווח הפרויקטים הנקוב, בכפוף לאישור לוח הזמנים של המידות
כוח מדורג / שָׁבָץ	לגודל לפי חישוב ובדיקה לדוגמה	למנוע גודל נמוך, לחץ מוגזם או בחירת דגם מטעה
מערכת מדידה	מדידת פרופיל לייזר/מגע באורך מלא כפי שאושרה	הבדיל בין כיפוף מקומי ובין כללי ותמך בתיקון לולאה סגורה
תומך	אוכפים בעלי קו מתאר מופעל/מתכוונן עם גובה ומרווח מוגדרים	לשלוט במשקל העצמי ולהגן על משטח הצינור
מיקום	רולים מופעלים, כונן אינדקס או מסגרת לחיצה ניידת	הביאו כל עיקול נמדד לנקודת התיקון בבטחה
כלי עבודה	נעלי עיתונות ואוכפים ספציפיות ל-OD	הפחת את הסיכון לכניסה וסגלגלות
בקרות	מתכונים בגודל, לכופף מפה, גבולות תיקון והיגיון מדידה מחדש	הפחת את התלות בשיפוט ידני
טיפול	ממשק מנוף/גב/קורה/גליל עם בקרת נגד גלגול	נהל טווח חלקים משוער שעשוי להשתרע למספר טונות
נתוני איכות	פרופיל ראשוני/סופי, היסטוריית תיקונים ותוצאת OK/NOK לפי הצורך	אימות תהליך ומעקב
בְּטִיחוּת	שְׁמִירָה, תנועה משולבת, הגנת עומס יתר וגישה בטוחה	הגן על מפעילים סביב חומר עגול נע כבד

אימות פרויקט לפני הצעת מחיר סופית

מטריצת המדגם צריכה לכסות את שילובי ה-OD/קיר הקטנים והגדולים ביותר, הצינורות הקצרים והארוכים ביותר, כפיפות רגילות ובמקרה הגרוע ביותר, כל דרגות הפלדה הרלוונטיות וכל תנאי טיפול בחום. כל ניסוי צריך לתעד עמדות תמיכה, הִתמַצְאוּת, פרופיל נכנס, עמדת תיקון, כוח/מכה היכן שניתן, פרופיל סופי, סגלגלות/מצב פני השטח וזמן המחזור הכולל.

לפני שמטרת הישר הופכת לערבות מכונה, על הלקוח לאשר האם משמעות הדרישה הרשומה 1 מ"מ לכל 1000 מ"מ, יחידה נוספת או יחס ישרות כולל. לאחר מכן יש לתאם את שיטות הבדיקה של המכונה ולקוחות על אותן דוגמאות.

מידע הדרוש להצעה ליישור צינור חלק

אנא ספק את לוח הזמנים המלא של הצינור, דרגת חומר וחוזק תפוקה, משקל מאושר או מחושב, OD וסובלנות קיר, חלוקת עיקול נכנסת, דרישות ישרות מקומיות וכלליות, תקן בדיקה ושיטת מד, מגבלת סגלגלות, הגבלות משטח/סימון, מצב תמיכה, זמן מחזור יעד, נפח שנתי, פריסת המפעל, ממשק מנוף/רולר וצינורות מייצגים לדוגמה.

תשומות אלו מאפשרות לצוות הפתרונות לחשב כוח וטווח תמיכה, בחר את עקרון המדידה, עיצוב כלי מתאר, להגדיר דרישות טיפול ובטיחות, ולאמת את התהליך לפני ביצוע דגם המכונה הסופי והכוח המדורג.

שאלות נפוצות

האם "1 אינץ' 1000 מ"מ" פירושו אינץ' אחד של עיקול לכל 1000 מ"מ?

זה מעורפל ואין לפרש אותו כך ללא אישור. יכול להיות שזה נועד כ 1 מ"מ לכל 1000 אורך מ"מ. השרטוט או המפרט של הלקוח חייבים להגדיר את היחידה, מד אורך, מצב תמיכה ושיטת בדיקה.

האם מכונה אחת יכולה לכסות OD 127 אֶל 349.25 מ"מ ואורכים עד 12.2 מ?

בפוטנציה, אלא טווח הכוח, נסיעות עיתונות, עמדות תמיכה, שדה מדידה, שינויים בכלים ומערכת טיפול חייבים לכסות את לוח הזמנים בגודל מלא. נדרשת רשימה של שילובי OD/קיר/אורך בפועל; נקודות קצה בלבד אינן מספיקות.

כיצד מונעים רידוד צינורות במהלך יישור לחיצה?

הפתרון משתמש בנעליים ובאוכפים מעוצבים, טווח תמיכה מבוקר ומגבלות כוח/מכה מאומתות. סגלגלות ומצב פני השטח צריכים להיכלל בתוכנית הקבלה של הבדיקה לדוגמא כאשר הם דרישות פונקציונליות.

How does the machine compensate for the pipe's own weight?

הצינור נמדד תחת מוגדר, מצב תמיכה שניתן לחזור עליו. עמדות תמיכה וגבהים כלולים בכל מתכון, and the machine result is correlated with the customer's final inspection method.

האם כמות המכונה הנדרשת כבר אושרה?

לֹא. יש לחשב כוח מדורג מדרגת החומר, חוזק תשואה, סָעִיף, טווח תמיכה וכיפוף נכנס, לאחר מכן מאומת עם דגימות מייצגות. דף זה אינו מקצה בכוונה דגם או נפח לא מאומת.

האם המערכת יכולה להחליף מפעיל יישור ידני מנוסה?

זה יכול לתקן מדידה, בחירת מיקום עיקול, מגבלות תיקון, מדידה מחדש ורישומים. עדיין נדרשים מפעילים לאספקת חומר, בדיקות כלי עבודה, ביקורת פיקוח, תחזוקה וצינורות חריגים אלא אם התא השלם תוכנן למודל איוש אחר.

מה נדרש לפני הצעת מחיר?

החבילה השימושית המינימלית היא לוח הזמנים של הצינור, צִיוּן, מִשׁקָל, עיקול נכנס, יעד מקומי / כולל, שיטת בדיקה, גבולות סגלגלות/משטח, יעד ייצור, פריסת המפעל וצינורות לדוגמה.

מַסְקָנָה

יישור צינור גדול ללא תפרים הוא מטרולוגיה משולבת, תיקון מבני ובעיית טיפול בחומרים. התוצאה הסופית תלויה בשליטה על המשקל העצמי, מיפוי העיקול באורך מלא, הפצת מגע לחיצה על פני הקטע החלול וחזרה על מדידה באותו מצב תמיכה.

שלח את לוח הזמנים של הצינור שלך, כיתה פלדה, פרופיל עיקול נכנס, הגדרת ישרות, יעד ייצור ומידע לדוגמה לבדיקת היתכנות. כוח העיתונות הסופי, כלי עבודה, תומך, יש לאשר את מערכת המדידה ואת דגם המכונה באמצעות חישוב הנדסי וניסויים מדגמיים מייצגים.
