Lyijyruuvit muuttavat pyörivän liikkeen toimilaitteiden ohjatuksi lineaariliikkeeksi, paikannusjärjestelmät, kompakti automaatio ja askelmoottorikokoonpanot. Pieni mutka voi aiheuttaa säteittäisen juoksun, epätasainen mutterin liike, melua, lisätty laakerikuorma tai kokoonpanovaikeudet. Koska kierre on sekä toimiva pinta että vaikea kosketusgeometria, lyijyruuvia ei voi käsitellä tavallisena pyöreänä tangona.
Tämä ehdotettu lyijyruuvin oikaisuratkaisu yhdistää toistettavan peruspisteen tuen, pyörimismittaus, suojatun pisteen painaminen ja täydellinen uudelleenmittaus. Se perustuu kahden hyvin erilaisen ehdokasosaperheen asiakastietoihin: lyhyt Ø6,35 × 75 mm ruuvi ja neljä näytekappaletta ilmoitettu Ø3,5 × 508 mm. Nämä mitat luovat noin pituuden ja halkaisijan suhteen 11.8 ja 145.1, joten ne vaativat erilliset toteutettavuusikkunat yhden oletetun konereseptin sijaan.
Lyijyruuviprojektin vaatimus
Asiakas kuvailee sovellusta askelmoottorin johtoruuviksi ja ilmoittaa moottorin sähköisen mitoituksen 2.33 VDC klo 1.5 A. Tämä luokitus voi auttaa tunnistamaan kokoonpanon, mutta se ei määritä akselin jäykkyyttä, suoristusvoima, mittauspiste tai hyväksyttävä juoksu. Oikaisuehdotuksen tulee perustua ruuvipiirustukseen, materiaalia, lämpökäsittely, lankamuoto, prosessivaihe ja mittatoleranssi.
Rivi, jossa lukee "neljä kappaletta, Ø3.5 × 508 mm” käsitellään näytemääränä toiselle geometrialle, kunnes asiakas toisin vahvistaa. Sitä ei pitäisi yhdistää automaattisesti Ø6.35:een × 75 mm osa tai käytetään yleiskonevalikoiman vaatimiseen.
| Projektikohde | Asiakkaan syöttö / Status |
|---|---|
| Työkappale | Askelmoottorisovellukseen liittyvä johtoruuvi |
| Ehdokas perhe A | Ø 6,35 mm × 75 mm; L/D ≈ 11.8 |
| Ehdokas perhe B | Neljä raportoitua näytettä, Ø 3,5 mm × 508 mm; L/D ≈ 145.1 |
| Moottorin luokitus | 2.33 VDC klo 1.5 A; vain kokoonpanon tunnistetiedot, ei suoristustuloa |
| Nykyiset laitteet | Asiakas raportoi Galdabini-laitteiden aikaisemmasta käytöstä |
| Materiaali / Kovuus | Vahvistettava |
| Lanka muoto / Johtaa | Vahvistettava |
| Tuleva mutka | Mitataan edustavista näytteistä |
| Lopullinen vaatimus | Suoruus tai TIR, peruspiste ja mittauspaikat vahvistettava |
| Ehdotettu menetelmä | Suljetun silmukan kiertomittaus ja suojatun pisteen puristusoikaisu |
Miksi kaksikokoiset perheet tarvitsevat erilliset toteutettavuusikkunat
Halkaisijalla on voimakas vaikutus taivutusjäykkyyteen, kun taas pituus muuttaa sekä tukikäyttäytymistä että mittausherkkyyttä. The 75 mm ruuvi on riittävän kompakti, jotta se pääsee käsiksi, lyhyet tukivälit ja piirteiden sijainti voivat hallita suunnittelua. The 508 mm ruuvi on halkaisijaansa nähden erittäin ohut, joten sen näennäinen lukema voi muuttua tukivälin mukaan, asento, anturin voima ja oma paino.
Molemmat perheet voivat silti mahtua yhteen modulaariseen konealustaan, mutta tämä johtopäätös vaatii näytetestauksen. He saattavat tarvita erilaisia tukia, anturialueet, paina kosketingeometria, korjausaskeleita, lastausmenetelmiä ja jopa erilaisia mittaussuuntauksia.
| Tekninen tekijä | Ø6,35 × 75 mm Perhe | Ø3.5 × 508 mm Perhe |
|---|---|---|
| Geometria | Lyhyt kierreakseli | Erittäin ohut kierreakseli |
| Ensisijainen kiinnitysriski | Rajoitettu tila tuelle, anturi ja puristustyökalu | Itsepoikkeama ja epävakaa pitkän jänteen tuki |
| Mittausherkkyys | Ominaisuuden sijainti ja istukka/tukivirhe | Tukiasento, anturin voima, asento ja ympäristöhäiriöt |
| Korjausstrategia | Lyhyt väli, hienosiirtymäpisteen korjaus | Moniasentoinen tuki ja erittäin pieni vaiheittainen korjaus toteutettavuustestin jälkeen |
| Käsittely | Manuaalinen pesä tai kompakti automaattinen syöttö voi olla mahdollista | Todennäköisesti tarvitaan pitkän osan ohjausta ja takertumista estävää käsittelyä |
| Jaettu reseptioletus | Ei sallittu | Ei sallittu |
Suoruus, Runout ja toiminnallinen peruspiste
Suoruus ja säteittäinen juoksu eivät ole keskenään vaihdettavissa. Suoruus kuvaa elementin poikkeamaa ihanteellisesta suorasta. Säteittäinen juoksu tai ilmoitettu kokonaisajo mitataan, kun osa pyörii määriteltyjen referenssien ympäri ja riippuu siksi valitusta peruspisteestä.
Tarkkuusruuville, toiminnallinen viittaus liittyy usein laakeritasoihin, tuki loppuu, keskipisteisiin tai muuhun piirustuksen peruspisteeseen. THK kuvaa ruuvin akselin poikkeaman mittauksen tukiakselin suhteen, mukaan lukien tuki tappiosille ja lukemat useissa aksiaalisissa asennoissa samalla kun akselia pyöritetään. KURODA luettelee myös kuularuuvien tarkastuskohteiden joukossa laakerikiinnityksen vääntymisen ja koko ruuvin akselin keskustan kaarevuuden. Nämä periaatteet osoittavat, miksi tarjous ei voi perustua vain ulkohalkaisijaan ja pituuteen.
| Hyväksyttävä kohde | Määritelmä vaaditaan ennen takuuta |
|---|---|
| Hallittu ominaisuus | Akselin suoruus, säteittäinen juoksu, TIR tai kokoonpanon loppuminen |
| Datum | Laakeripäiväkirjat, keskuksia, tukipäät tai piirustuksessa määritetty viite |
| Mittausasennot | Tarkat sileät halkaisijat, mutterin ympärysmitta tai erityiset mittariasennot |
| Mittausasento | Vaakasuora, pystysuora tai piirustusten mukainen tuki |
| Anturin menetelmä | Kosketusvoima, kärjen geometria, pyörimisnopeus ja suodatus |
| Lopullinen raja | Numeerinen toleranssi ja mittakorrelaatiomenetelmä |
| Pintahyväksyntä | Sallitut merkit päiväkirjoihin, kierre ja ei-toiminnalliset alueet |
Miksi kierteitetty pinta muuttaa prosessia
Kierrekierre ei anna samaa signaalia kuin sileä sylinterimäinen tappi. Suoraan harjalle asetettu mittapää voi seurata kierteen geometriaa, pinnan vaihtelu tai nousuun liittyvä liike pelkän akselin keskilinjan sijaan. Mittaus sileästä laakeritapista tai hyväksytystä vertailuhalkaisijasta on suositeltavaa, kun se edustaa toiminnallista peruspistettä.
Jos piirustus ei tarjoa sopivaa sileää mittauspintaa, ratkaisu saattaa vaatia erillisen päämutterin, mutterin ympärysmitan mittaus, optinen menetelmä tai muu validoitu mittarikonsepti. The method must be proven against the customer's final inspection; sitä ei pidä valita pelkästään videokehyksestä.
Kierteen suojaus on yhtä tärkeä korjauksen aikana. Roton suosittelee lyijyruuveille puristusoikaisua ja varoittaa, että sileille tangoille tarkoitetut rullaoikaisumenetelmät voivat vahingoittaa kierteitä. Sen ohjaus vaatii hallittua painimen liikettä ja pehmeitä kenkiä painimessa ja tuissa. Lopullinen kosketusmateriaali ja profiili on silti valittava varsinaiselle ruuvimateriaalille, kovuus, viimeistely ja sallitut kosketusalueet.
Suositeltu suoristusmenetelmä

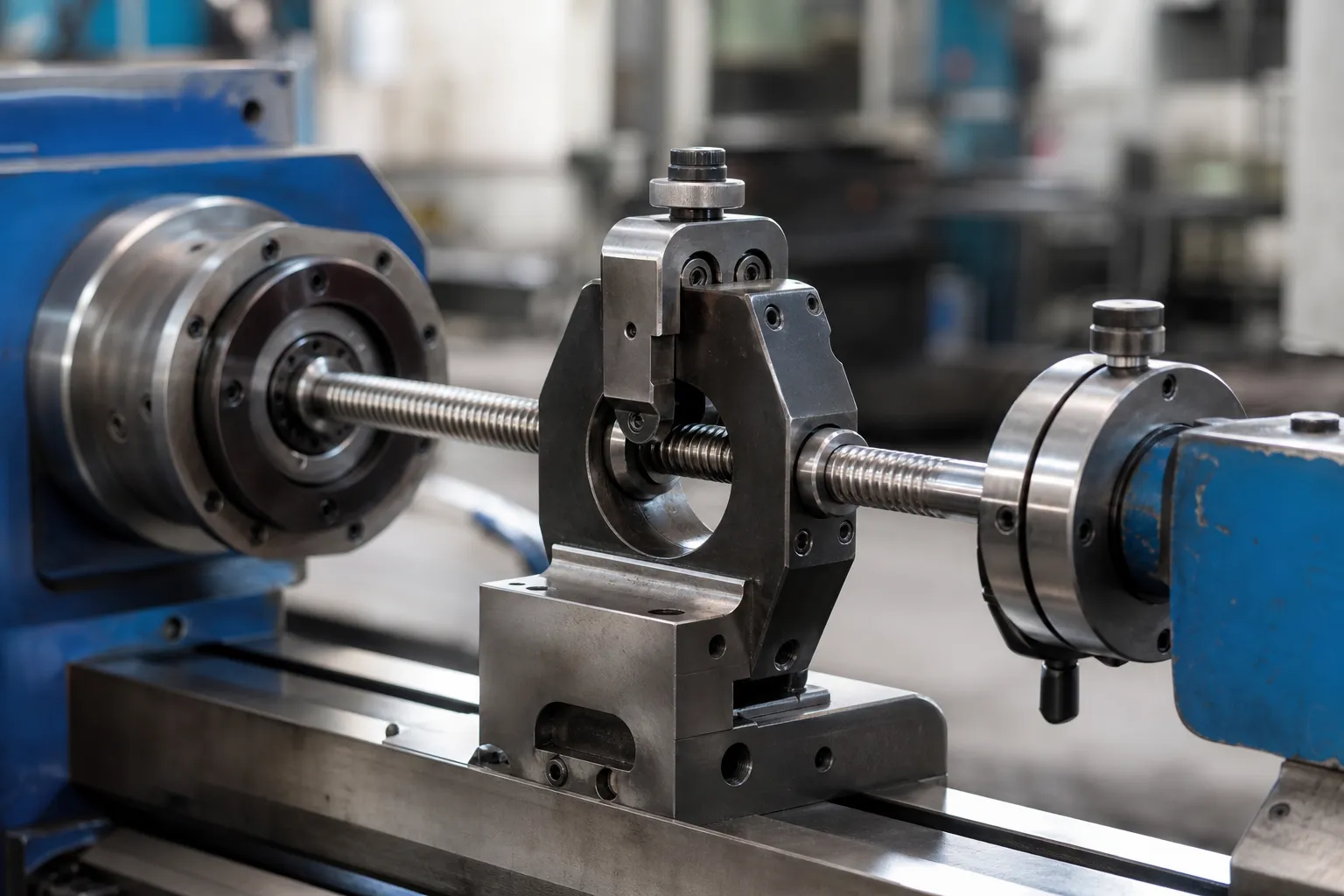

Suositeltava aloituskonsepti on automaattinen pistepuristusoikaisu pyörivällä juoksumittauksella. Osa on tuettu sovittuun perustietoon, käännetty mutkan suuruuden ja kulmasuunnan paikantamiseksi, indeksoitu korjauskulmaan, painetaan kontrolloidusti ja mitataan sitten uudelleen.
Tämän lähestymistavan avulla työkalut voivat välttää herkät kierreharjat, hartiat, alileikkaukset ja valmiit päiväkirjat. Se tukee myös mallikohtaisia rajoituksia lyhyelle ruuville ja erittäin ohuelle ruuville. Jatkuva telan suoristus voi sopia joillekin tasaisille aihioille ennen langan muodostusta, mutta sen ei pitäisi olettaa sopivan valmiille johtoruuville.
MAE julkisesti tunnistaa long, ohuet kuularuuvit tarkkuusoikaisutarkoituksiin, while Roton's application guidance favors press-type correction for threaded screws. Nämä viittaukset tukevat prosessiperiaatetta, mutta ne eivät todista, että kumpikaan raportoitu asiakaskoko on jo läpäissyt StraighteningTech-näytekokeen.
Ehdotettu suljetun silmukan oikaisuprosessi

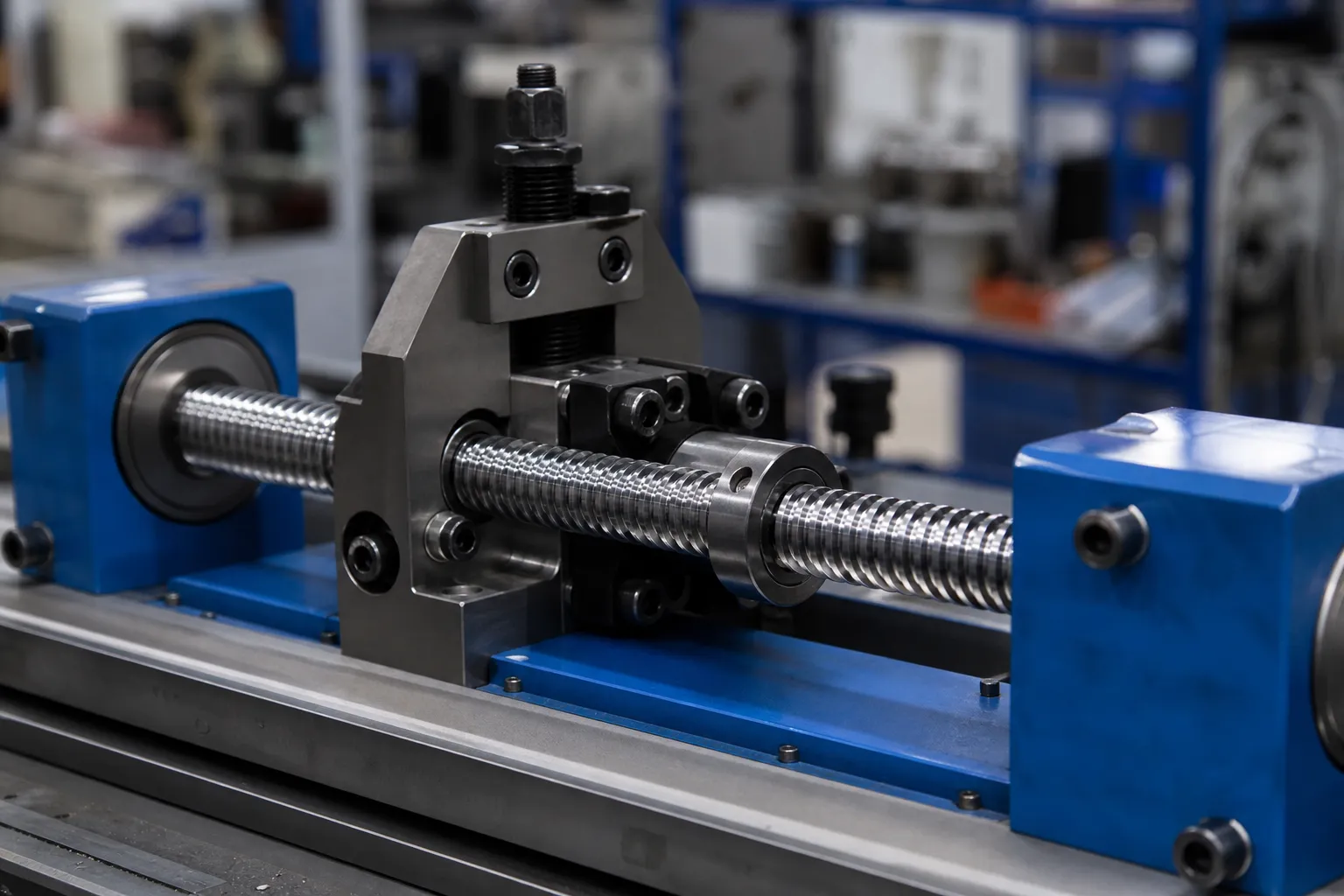

Aiheeseen liittyvä 24 sekunnin video näyttää kierteitettyä lyijyruuvia kompaktissa pyörimistilassa, tuki- ja korjausasema. Se vahvistaa valmiin langan ja pisteen korjauskonseptin olemassaolon. Se ei näytä askelmoottoria, raportoidut mitat, automaattinen lataus, täydellinen tuotantosykli, lopullinen toleranssi tai neljä pitkää näytekappaletta.
| Vaihe | Käsitellä | Pääohjaus |
|---|---|---|
| 1 | Tunnista osaperhe ja lataa resepti | Estä 75 mm ja 508 mm perheitä jakamasta vahvistamattomia asetuksia |
| 2 | Aseta paljas ruuvi tai hyväksytty kokoonpano | Vahvista prosessivaihe ja suojaa moottorin laakerit tai kytkimet |
| 3 | Määritä toiminnallinen peruspiste | Käytä piirustushyväksyttyjä päiväkirjoja, keskuksia tai erityisiä tukia |
| 4 | Pyöritä ja mittaa | Tallenna taivutuksen suuruus ja kulman sijainti määritellyissä aksiaalisissa pisteissä |
| 5 | Vahvista signaali | Tunnista lankaan liittyvä vaihtelu, epävakaa tuki tai liiallinen anturin vaikutus |
| 6 | Valitse tuki- ja painoasennot | Vältä lankavaurioita, heikot siirtymät ja suojatut pinnat |
| 7 | Käytä kontrolloitua korjausta | Käytä rajoitettua siirtymää ja vahvistettua voima-/iskuikkunaa |
| 8 | Mittaa kaikki vaaditut pisteet uudelleen | Vahvista vastaus samassa peruspisteessä ja tukitilassa |
| 9 | Toista rajoissa tai luokittele NOK | Pysähdy korjauslaskentaan, pakottaa, iskun tai johdonmukaisuuden rajat |
| 10 | Tallenna tulos ja pura | Säilytä ennen/jälkeen arvot ja reseptitiedot tarvittaessa |
Lataus- ja käsittelyvaihe
Suositeltava valmistusvaihe on tavallisesti paljas ruuviakseli ennen moottorin kokoamista, koska valmiin kokoonpanon puristaminen voi siirtää kuorman moottorin laakereihin, kytkin tai roottori. Jos asiakas tarvitsee erityisesti kootun moottorin ruuvin vääntökorjauksen, kiinnitys- ja hyväksymismenetelmä on suunniteltava uudelleen kokoonpanon ympärillä ja validoitava laakerikuormitukselle.
Peruspisteen tuki ja alkumittaus

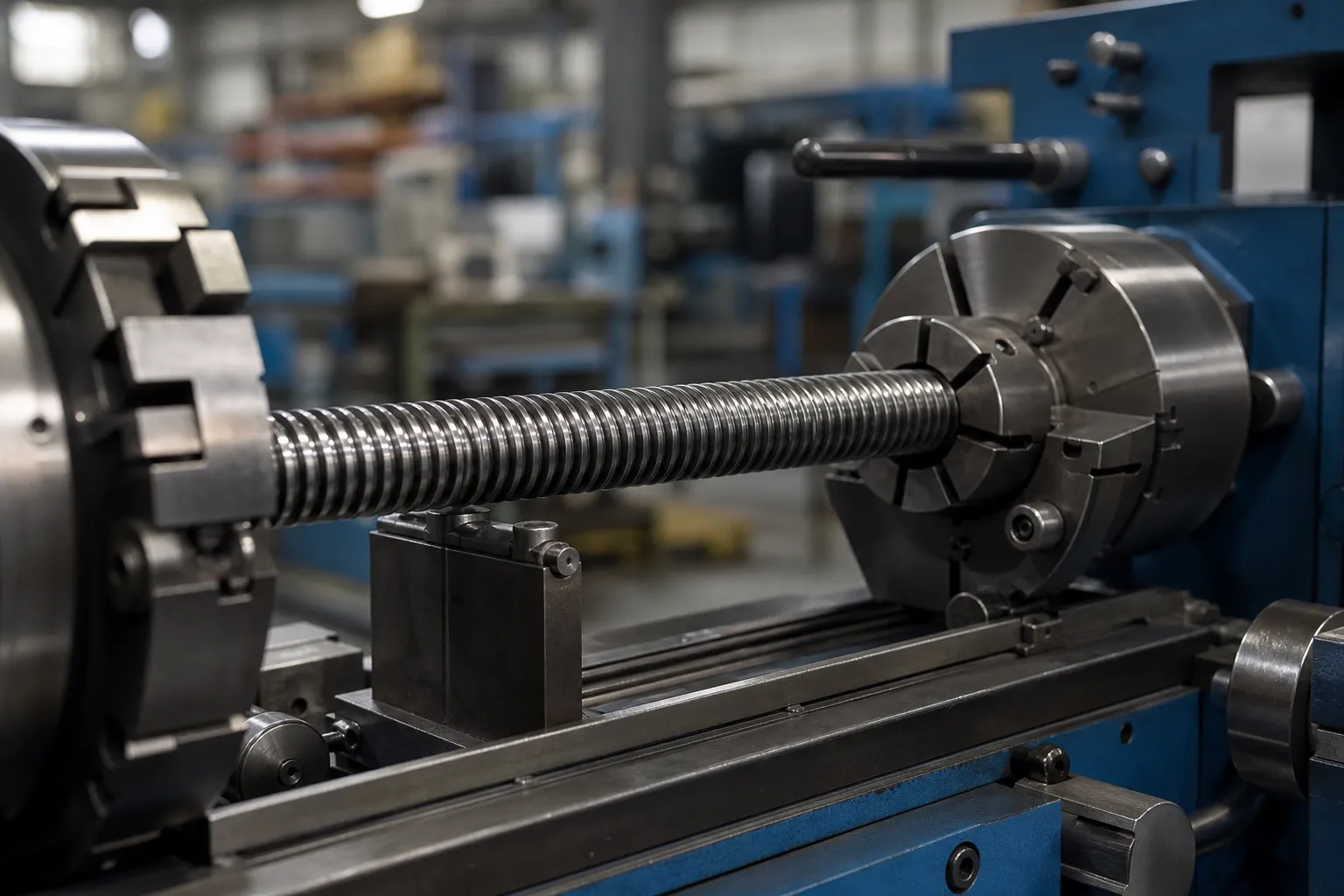

Akseli on tuettu sovituilla referensseillä ja sitä pyöritetään kontrolloidun syklin läpi. Mallille Ø3,5 × 508 mm perhe, tukipaikkojen ja anturin voiman on oltava osa mittausspesifikaatiota. Yhdellä tukiasetelmalla otettua lukemaa ei voi suoraan verrata toisessa asennossa otettuun lukemaan ilman korrelaatiota.
Signaalin validointi
Ohjauksen tulee hylätä epäjohdonmukaiset lukemat ennen painokomennon antamista. Mahdollisia syitä ovat saastuneet tuet, löysä istukka, sopimaton anturin kärki, kierregeometrian suora seuranta tai erittäin ohuen akselin itsetaipuma. Uskottavuuden tarkistus ja toistuva mittaus ovat turvallisempia kuin jokaisen piikin käsitteleminen mutkana.
Turvallinen tuki- ja korjausasento
Hyväksytyt kosketusvyöhykkeet on otettava piirustuksesta. Valmiit lankaharjat, teräviä lankojen loppumista, aliarvot, olkapäät ja laakeripinnat voivat olla suojattuja tai rajoitettuja. Pehmeä, muotoillut ja vaihdettavat tuki-/ramppiosat voivat vähentää merkintöjä, mutta niiden materiaalin on oltava yhteensopiva työkappaleen kanssa ja kulumisen varalta.
Hallittu korjaus ja jousitus
Oikaisu vaatii hallittua ylitaivuttamista, jotta elastinen takajousto palauttaa akselin lähemmäs kohdetta. Vaadittu siirtymä ei ole yleinen prosenttiosuus. Riippuu materiaalikunnosta, halkaisija, paikallinen säikeen/juuren geometria, tukijänne ja sisääntuleva mutka. Alkukorjauksen on siksi oltava konservatiivinen ja jalostettava mitatun näytevasteen perusteella.
Uudelleenmittaus ja lajittelu
Jokaisen korjauksen jälkeen, kaikki tarvittavat pisteet mitataan uudelleen käyttäen samaa peruspistettä ja tukiehtoa. Osa hyväksytään vain, kun sovittu ominaisuus on toleranssin sisällä. Osa, joka saavuttaa vahvistetun voiman, aivohalvaus, sykli tai mittauskonsistenssiraja luokitellaan NOK:ksi tai tekniseksi katsaukseksi sen sijaan, että sitä painettaisiin toistuvasti.
Erittäin ohut Ø 3,5 × 508 mm Tekniset säätimet
L/D-suhde on noin 145.1 tekee tästä perheestä hallitsevan riskin nykyisessä tietopaketissa. Koneen on erotettava todellinen pysyvä mutka tukiasetelman aiheuttamasta taipumasta, painovoima, kosketusvoimaa tai käsittelyä. Latauksen aikana voidaan tarvita pitkiä osia, mutta niiden täytyy vapautua tai paikantaa toistuvasti mittauksen aikana, jotta ne eivät peitä varren luonnollista tilaa.
| Riski | Mahdollinen vaikutus | Validoinnin valvonta |
|---|---|---|
| Omapaino tukien välissä | Näkyviä taivutuksen muutoksia tukivälin tai asennon myötä | Määritä tukipaikat ja korreloi tuotantomittari |
| Anturin kosketusvoima | Anturi muuttaa mittaamaansa sijaintia | Pienivoimainen anturi tai validoitu kosketukseton menetelmä |
| Pitkä tukematon häntä | Tärinä ja epävakaa kulmaluku | Ohjatut lisätuet tai vaihtoehtoinen suunta |
| Pieni korjausikkuna | Yksi veto kääntää tai paikantaa mutkan | Hieno siirtymäresoluutio ja vaiheittaiset korjaukset |
| Viestikontakti | Harjanteen vaurio tai sävelkorkeuteen liittyvä mittaussignaali | Suojattu työkalu ja piirustushyväksytty mittausmenetelmä |
| Käsittely | Sotkeutuminen, naarmuuntumista tai uutta mutkaa ennen mittausta | Ohjattu lastaus, valvottu varastointi ja osien erottelu |
Suositeltu kone- ja solukokoonpano
| Moduuli | Ehdotettu vaatimus | Projektin raja |
|---|---|---|
| Koneen konsepti | Tarkka automaattinen oikaisuasema | Lopullinen alusta valitaan sen jälkeen, kun molemmat perheet on testattu |
| Mittaus | Pienivoimainen kosketus tai validoitu kosketukseton käynnistysjärjestelmä | On toistettava sovittu peruspiste- ja mittarimenetelmä |
| Kierto | Tarkkuusistukka, keskuksia tai lehtien tukia | Pelkkää säiettä ei pidetä peruspisteenä |
| Tukee | Säädettävä, muotoiltu, vaihdettavat koskettimet | Erilliset asettelut lyhyille ja erittäin ohuille ruuveille |
| Paina Yksikkö | Hienotilavuuksinen servo-sähköinen tai tarkkuushydraulinen korjaus | Voima- ja iskualue määritetty näytteistä |
| Työkalu | Pehmeä/suojattu painin ja tukipalat tarvittaessa | Materiaali- ja kontaktimerkit vaativat hyväksynnän |
| Säätimet | Mallin reseptit, uskottavuustarkistukset ja suljetun silmukan korjaus | Ei jaettua reseptiä ilman vahvistusta |
| Ladataan | Manuaalinen, aikakauslehti tai automaattinen käsittely | Valittu osan vakauden perusteella, äänenvoimakkuus ja tahti |
| Data | Tulevat/lopulliset lukemat, korjausmäärä ja OK/NOK | Jäljitettävyyden taso asiakkaan vaatimusten mukaan |
| Turvallisuus | Vartiointi, lukitukset, ylikuormitus ja epänormaalit mittaukset | Pakollinen tuotantokokoonpanoon |
Nykyisten laitteiden vaihtamisen vertailu
Asiakas raportoi Galdabinin laitteiden aikaisemmasta käytöstä ja arvioi vaihtoehtoista lähdettä. Vastuullisessa vertailussa tulisi käyttää samaa edustavaa näyteerää, sama peruspiste ja mittari, sama hyväksyntätoleranssi ja samat pintavauriokriteerit. Sen pitäisi myös verrata korjausprosenttia, syklin aika, vaihto, vääriä hylkäyksiä, ylläpitoon pääsy ja tietovaatimukset.
Ehdotuksessa ei pitäisi väittää tuotenimestä "vastaa Galdabinia"., valokuva tai nimellishalkaisijaalue. Vastaavuutta voidaan tukea vain dokumentoidulla vertailuarvolla tai FAT/SAT-tuloksella sovituista osista.
| Vertailukohde | Vaaditut todisteet |
|---|---|
| Mittauskorrelaatio | Sama päivämäärä, mittauspisteiden ja kalibroitujen mittarien vertailu |
| Lopullinen laatu | Ennen/jälkeen tulokset edustavissa normaaleissa ja pahimmassa tapauksessa |
| Kierteen suojaus | Visuaalinen, mitat ja toiminnallinen hyväksyntä oikaisun jälkeen |
| Prosessikyky | Riittävä näytekoko korjausreseptin jälkeen on vakaa |
| Läpäisykyky | Ajastettu sykli, mukaan lukien lataus, iteraatioita, purku ja normaalit pysähdykset |
| Vaihto | Esitellyt työkalut ja reseptikytkin molemmille kokoperheille |
| Luotettavuus | Hälytys, huollon ja toistettavuuden tarkistus kokeilun tai hyväksynnän aikana |
Projektin validointi ennen lopullista tarjousta
Edustavien näytteiden tulee kattaa molemmat geometriat, normaalit ja pahimmassa tapauksessa tulevat mutkat, kaikki materiaali- tai lämpökäsittelyolosuhteet ja kaikki asiaankuuluvat kierre-/lehtiversiot. Jokaisessa kokeessa tulee kirjata tukitila, mittauspiste, saapuva aaltomuoto, korjausasento, voima/isku, jos mahdollista, lopputulos, korjausmäärä ja mahdollinen pintavaikutus.
Ø3,5 × 508 mm:n näyteperhe tulee arvioida erikseen mittauksen toistettavuuden suhteen ennen korjauskokeiden aloittamista. Jos mittari ei pysty erottamaan osan taivutusta tuesta- tai anturin aiheuttama taipuma, suoristustulosta ei voida taata luotettavasti.
Lyijyruuvin oikaisuehdotusta varten tarvittavat tiedot
Ole hyvä ja toimita ruuvipiirustus, vahvistus siitä, ovatko nämä kaksi kokoa erillisiä malleja, näytemäärä ja vuosimäärä, materiaali ja kovuus, lankamuoto ja lyijy, lämpökäsittely- ja koneistusvaihe, laakeripäiväkirja ja keskuspaikat, saapuvan runout-jakelun, lopullinen ominaisuus ja perusarvo, sallitut tuki-/puristusalueet, suojattuja pintoja, moottorin kokoonpanovaihe, lyödä tavoite, lastaussuunta ja edustavat näytteet.
Näiden syötteiden avulla ratkaisuryhmä voi valita mittaustavan, tukiasettelu, lehdistöresoluutio, turvallinen korjausikkuna, työkalut, käsittely- ja hyväksymissuunnitelma arvaamatta pelkästään moottorin arvosta tai videosta.
Tekniikan viitepohja
- THK kuularuuvin tarkkuus ja asennuspinnan mittaus kuvaa ulosajoa suhteessa tukiakseliin ja mittausta useissa aksiaalisissa asennoissa.
- KURODA kuularuuvin tarkastusopas luetellaan laakerin kiinnitysvuoto ja ruuvin akselin kokonaiskaarevuus piirustuspohjaisten tarkastuskohteiden joukossa.
- Rotonin lyijyruuvin oikaisuohjaus suosittelee hallittua puristustyyppistä suoristusta ja lankaa suojaavia kenkiä.
- MAE-työkappalesovellukset tunnistaa pitkään, ohuet kuularuuvit tarkkuusoikaisutarkoituksiin.
Nämä lähteet tukevat vain suunnitteluperiaatteita. They are not evidence of achieved results for the customer's reported parts.
FAQ
Voiko yksi kone suoristaa molemmat Ø6,35 × 75 mm ja Ø3,5 × 508 mm lyijyruuvit?
Mahdollisesti, jos mittausalue, tukee, lehdistöresoluutio, käsittely- ja korjausikkuna kattaa molemmat perheet. L/D-ero on riittävän suuri, jotta tämä on todistettava erillisillä työkaluilla ja näytekokeilla, ei ole oletettu pelkästään halkaisijan perusteella.
Onko 2.33 VDC klo 1.5 Moottorin arvo vaikuttaa suoristusvoimaan?
Ei. Se auttaa tunnistamaan askelmoottorikokoonpanon, mutta ei määrittele ruuvin materiaalia, taivutusjäykkyys, kierteen geometria, tukijänne tai oikaisuvoima.
Pitäisikö ruuvi oikaista ennen moottorin kokoonpanoa vai sen jälkeen?
Paljas ruuviakseli on suositeltava käynnistysvaihe, koska se välttää korjauskuorman siirtymisen moottorin laakereihin tai kytkimiin. Kokoonpanon korjaus on mahdollista vain erityisellä kiinnikkeellä ja hyväksytyllä laakerin kuormituksen ja vyöhykkeen tarkistussuunnitelmalla.
Voiko kone mitata suoraan langasta?
Vain kierremuodolle ja lopputarkastukselle validoidulla menetelmällä. Sujuvia lehtiä, laakerin istuimet, keskuksia, mestari pähkinä, mutterin ympärysmitta tai sopiva optinen menetelmä voi tarjota luotettavamman toiminnallisen vertailun.
Kuinka langat suojataan puristuksen aikana?
Resepti määrittelee hyväksytyt tuki- ja puristusalueet, kun taas muotoillut vaihdettavat koskettimet jakavat kuorman. Pehmeät kenkämateriaalit voivat olla sopivia, mutta lopullisen materiaalin ja geometrian on läpäistävä pinta- ja toimintatarkastus oikeilla ruuveilla.
Mitä projektivideo todistaa?
Se näyttää kierteisen johtoruuvin kompaktissa pyörivässä/tuki-/korjausasemassa. Se ei todista ilmoitettuja mittoja, moottorin kokoonpano, automaattinen ruokinta, syklin aika, lopullinen toleranssi tai pitkä ruuvitulos.
Voidaanko vaihtoehtoinen kone taata nykyistä Galdabinin laitteistoa vastaavaksi?
Vain saman näytteen vertailuarvon jälkeen, jossa käytetään samaa peruspistettä, arvioida, suvaitsevaisuus, pintakriteerit ja tuotantoolosuhteet. Tuotemerkkien välistä vastaavuutta ei pitäisi luvata ilman näitä todisteita.
Johtopäätös
Johtoruuvin oikaisu riippuu toiminnallisesta peruspisteestä, kierteen suojaus ja korjausikkuna, joka vastaa todellista geometriaa. Ilmoitettu Ø6,35 × 75 mm ja Ø3,5 × 508 mm osat edustavat hyvin erilaisia mittaus- ja tukiongelmia, joten niitä tulee käsitellä kahtena validoituna reseptinä, vaikka yksi modulaarinen kone lopulta kattaisi molemmat.
Lähetä piirustuksesi, materiaali ja kovuus, langan yksityiskohdat, saapuvien ja kohteen loppumisen määritelmät, tuotantovaiheessa, määrä ja edustavat näytteet toteutettavuusarviointia varten. StraighteningTech kehittää mittausta, työkalut, korjaus- ja hyväksymiskonsepti työkappaleen todisteiden ympärillä sen sijaan, että suosittelemme laitteita pelkästään moottorin nimellishalkaisijan perusteella.
