Jemný drát z nerezové oceli s pružinou je široce používán v přesné elektronice, lékařského spotřebního materiálu, a výroba mikropružin. nicméně, jeho extrémně vysoká pevnost v tahu a mez pružnosti představují obrovskou výzvu pro odvíjení a rovnání. Počínaje technickými problémy, tento článek poskytuje hloubkovou analýzu klíčových technik pro rovnání vysoce elastického 0,3 mm drátu z nerezové oceli. Zkoumáme strategie pro řízení elastického odskoku, optimální kombinace materiálu a polohy pro rovnací bloky, a vysokorychlostní technologie stříhání pro dokonale ploché řezy. Prostřednictvím podrobných technických poznatků, předvádíme, jak tento specializovaný stroj dokonale dosahuje a “20M/min vysokorychlostní provoz” vedle a “přísná tolerance ±0,25 mm/m.”

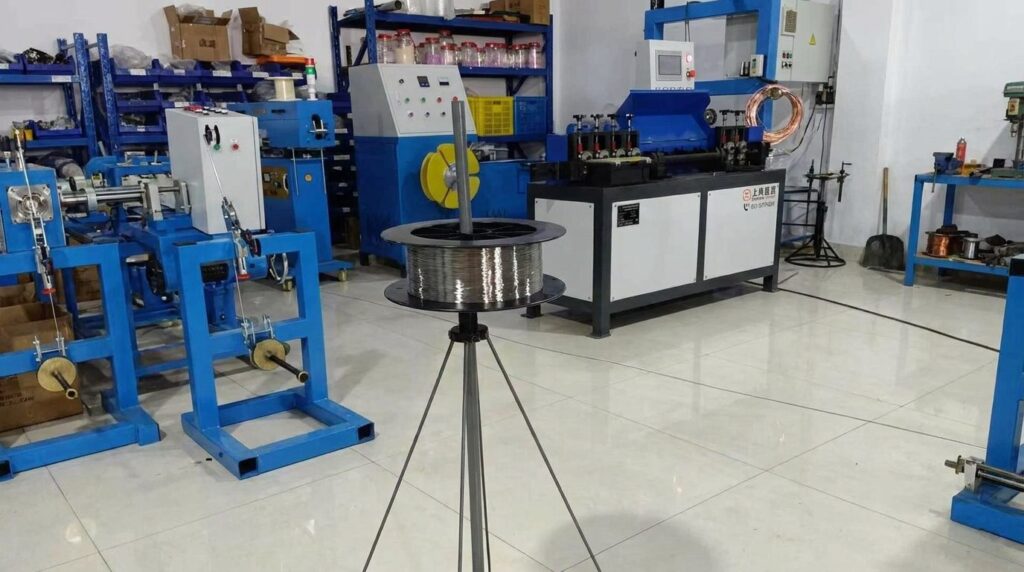

Co je pružinově temperovaný jemný drát z nerezové oceli
Pružině temperovaný drát z nerezové oceli je vysoce výkonný drát, který prošel specifickým tažením za studena a tepelným zpracováním (temperování) procesy. Při mikroprůměru 0,3 mm, jeho vnitřní struktura získává neuvěřitelně vysokou mez kluzu. I když tenký jako lidský vlas, působí jako “paměťový kov,” je extrémně flexibilní a zároveň si zachovává silnou fyzickou tendenci vrátit se do původního tvaru cívky.
Aplikační scénáře pro drát z nerezové oceli
Tento jemný drát z nerezové oceli se primárně používá v mikropřesných výrobních oborech, které vyžadují vysokou odolnost proti únavě a odolnost proti korozi:
- Lékařská zařízení: Jako jsou mikrovodicí dráty a přesná jádra jehel, vyžadující, aby byl drát absolutně rovný a bez škrábanců.
- Přesné elektronické součástky: Používá se pro mikrokontakty nebo vysokofrekvenční pružiny, vyžadující dokonale ploché řezy a ultra-těsné tolerance pro automatizovanou montáž.
Všechny scénáře aplikace jsou jednotné, přísné požadavky na přímost a délku řezu. Jakékoli zbytkové ohybové napětí nebo délka mimo toleranci způsobí okamžité zastavení navazujících automatizovaných montážních linek.
Strukturní a fyzikální vlastnosti
- Ultratenký a přitom pevný: Průměr pouze 0,3 mm, ale s nesmírnou tvrdostí a pružností.
- Vysoce abrazivní: Při jízdě vysokou rychlostí, těžké, tenký drát působí jako a “drátová pila,” snadné řezání a zničení rovnací matrice.
- Dynamické vibrace: V okamžiku řezání, vysoká elasticita způsobuje prudké vibrace v drátu, kompromitující rovinnost řezu.
Jemný drát z nerezové oceli Klíčové vlastnosti
Klíčové vlastnosti:
- Extrémní přesnost délky: Tolerance délky musí být přísně kontrolována v rozmezí ±0,25 mm/metr.
- Absolutně ploché střihy: Okamžik řezání nesmí způsobit žádné ohnutí, otřepy, nebo šikmé hrany.
- Vysoká účinnost: Zpracování jemného drátu obvykle zahrnuje obrovské objemy, vyžadující řeznou rychlost 20M/min nebo vyšší.
Technické parametry jemného drátu z nerezové oceli
| Položka | Rozsah parametrů | Poznámky |
| Materiál obrobku | Drát z nerezové oceli (Pružně temperovaný) | Vysoká elasticita, extrémně náchylné k odrazu |
| Průměr obrobku | Ø 0,3 mm | Mikrojemný drát |
| Rychlost řezání | ≥ 20 M/min | Splňuje potřeby velkoobjemové hromadné výroby |
| Kvalita řezu | Absolutně plochý | Žádný sklon, žádné otřepy; zajišťuje snadnou montáž |
| Tolerance délky | ±0,25 mm/m | Extrémně vysoký požadavek na konzistenci |
Proč se pružinově temperovaný drát obtížně narovnává? (Body Core Pain)
Při manipulaci 0,3 mm vysoce elastickým drátem z nerezové oceli, konvenční rovnací zařízení čelí fatálním výzvám:
| Bod bolesti | Specifický problém | Dopad |
| Prudký elastický odskok | Drát postrádá dostatečnou plastickou deformaci procházející standardními válečky, při výstupu se okamžitě vrátí do zatáčky. | Nesplňuje standardy přímosti; zcela nepoužitelné pro následné procesy. |
| Bloky se snadno řežou/opotřebovávají | Při 20M/min vysokorychlostní tření, 0,3 mm tvrdý drát funguje jako čepel, vyřezávání hlubokých drážek do standardních vyrovnávacích bloků. | Extrémně krátká životnost, časté prostoje kvůli výměnám, a selhání rovnání. |
| Nerovnoměrné řezy & Chyby délky | Vysoká elasticita způsobuje vysokofrekvenční chvění při řezání. Standardní nůžky produkují šikmo, otřepené řezy. | Vibrace činí délku posuvu nestabilní, což znemožňuje dosažení tolerance ±0,25 mm/m. |
Speciální vysokorychlostní rovnání & Proces řezání
Toto zařízení dokončuje rovnání a řezání vysoce elastického jemného drátu 5 plně automatizované kroky. The základní operace jsou Step 02 (Vysokorychlostní rotační rovnání) a Krok 04 (Servo Létající nůžky Ploché řezání).
Kompletní tok procesu
| Proces | Název procesu | Základní mechanismus | Rychlost | Přesnost / Cíl |
| 01 | Odvíjení konstantního napětí | Tlumený aktivní výplatní stojan | Synchronizováno | Zabraňuje zauzlování nebo prasknutí drátu 0,3 mm |
| 02 | Vysokorychlostní rotační narovnání | Rychle nastavitelný rovnací trn | Vysoké otáčky | Zcela eliminuje vnitřní ohybové napětí |
| 03 | Servo Precision Feeding | PU přítlačné válečky & Servomotor | 20M/min | Zajišťuje neklouzavost, podávání drátu bez značek |
| 04 | Létající nůžky ploché řezání | Nedestruktivní nůžky | Okamžitý | Tolerance ±0,25mm/m, dokonale plochý střih |
| 05 | Automatické vybíjení | Pneumatický padací skluz | Kontinuální | Zabraňuje stohování a zamotávání jemných drátků |
Výzvy a řešení základních narovnání
Výzva: Neustálé nastavování polohy a materiálu vyrovnávacích bloků proti odskoku
Popis problému: Pružině temperovaný drát z nerezové oceli je nesmírně elastický. Dokonce v rámci stejné cívky, vnitřní napětí se mezi vnějším a vnitřním kroužkem mírně mění. Použití pevných poloh a vyrovnávacích bloků z jednoho materiálu neposkytuje konzistentní narovnání; drát se po výstupu stále odrazí a ohne.
Řešení:
- Matice vyrovnávacích bloků z více materiálů: Chcete-li čelit “pilový efekt” a vysokofrekvenční tření 0,3 mm tvrdého drátu, opustili jsme standardní litinové zápustky. V závislosti na konkrétních vlastnostech drátu, kombinujeme speciální slinutý karbid (wolframová ocel) s polymerové materiály s vysokou odolností proti opotřebení (jako speciální nylon nebo keramika) pro rovnací bloky. To exponenciálně prodlužuje životnost a umožňuje cílené nastavení třecího odporu.
- Externí vizuální mikro-nastavovací mechanismus: Navrhli jsme rychlou výměnu, mikronastavitelný rovnací trn. Obsluha nemusí demontovat bezpečnostní kryty stroje. Použití externích mikrometrických číselníků za chodu stroje, mohou nezávisle doladit excentrickou hloubku lisování každého rovnacího bloku v reálném čase. Stanovením přesného “Materiál & Tlakový recept,” drát podléhá střídavému ohybovému namáhání během vysokorychlostní rotace, které právě překračuje jeho mez kluzu. To dokonale zablokuje elastický odskok, zkrocení nepoddajného drátu do dokonale rovné linie.

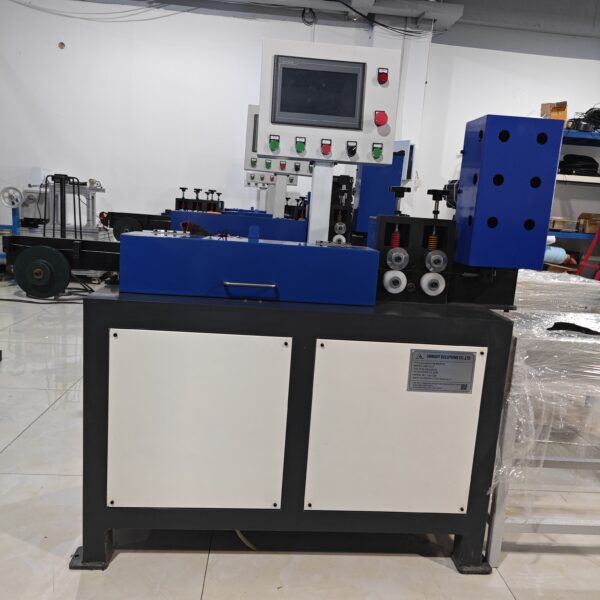

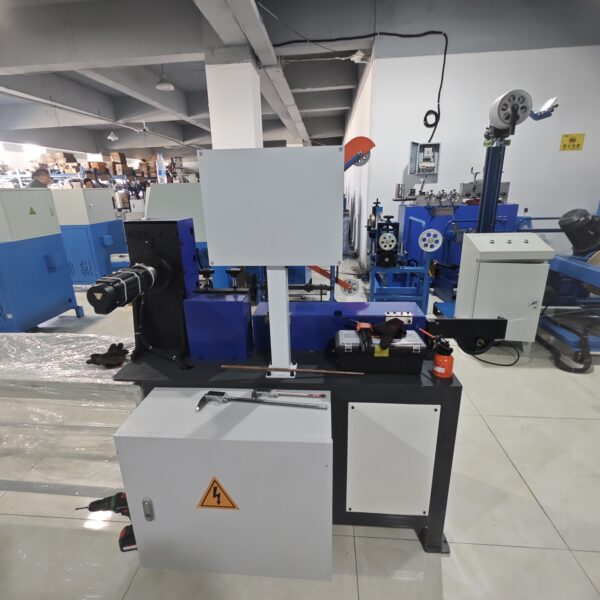

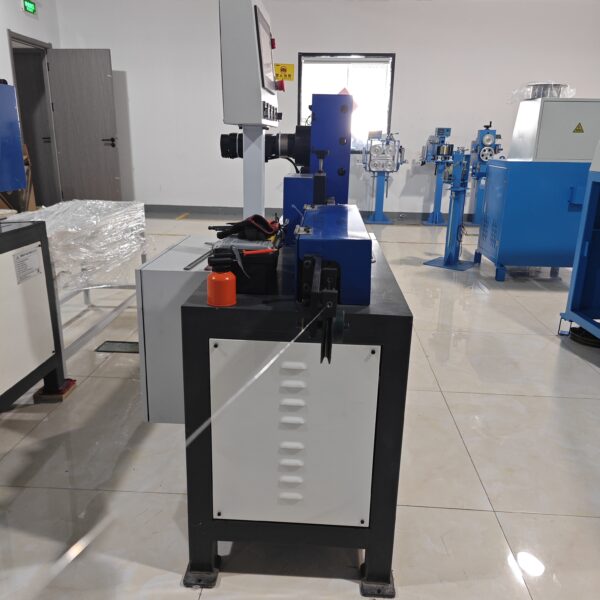

UBS02 Rovnací stroj s létajícími nůžkami
- Přijímá řízení programu PLC pro přesné řezání s vysokou přesností.
- Dotykové ovládání zajišťuje jednoduché ovládání.
- Non-stop řezání výrazně zlepšuje rychlost rovnání.
- Profesionálně rovná ultrajemné dráty, s minimální velikostí 0,2 mm.
- Vyšší stabilita, lepší přímost, a snížené riziko zlomení drátu.
Výzva: Zaručuje ploché řezy a toleranci ±0,25 mm při rychlosti 20 M/min
Popis problému: Čím vyšší je rychlost, tím větší jsou setrvačné vibrace způsobené elasticitou drátu. Standardní řezací stroje trhají drát v okamžiku stříhání, deformuje 0,3 mm řezaný konec a způsobí posun přesnosti posuvu.
Řešení:
Zařízení využívá a délka sledování serva v plně uzavřené smyčce + technologie vysokorychlostních létajících nůžek. Polyuretanové podávací válečky pevně drží drát, aby se zabránilo sklouznutí. Po dosažení přesné nastavené délky, přizpůsobené ultra tvrdé ploché nůžky se zavřou a řežou méně než 0.01 sekundy. Tento ostrý, Okamžité stříhání účinně zabraňuje jakémukoli tahání nebo deformaci vysoce elastického drátu, zajišťuje absolutně plochý řez při stálém zachování extrémní tolerance délky ±0,25 mm/m.
Výrobní pouzdro
Zákazník pozadí
Výrobní podnik specializující se na špičková jádra lékařských vodicích drátů a přesné mikropružiny.
Technické výzvy
- Klient odebíral velké objemy 0,3 mm pružinově temperovaného nerezového drátu, vyznačující se extrémní elasticitou.
- Pomocí jejich stávajícího vybavení – ať už víceválcových nebo tradičních rotačních rovnaček – drát vycházel ohnutý jako a “prasečí ocas,” pružící vpravo dozadu.
- Klient požadoval vysokou výrobní kapacitu: řezná rychlost musela dosáhnout 20M/min, absolutně bez šikmých řezů, a tolerance délky přísně omezena na ±0,25 mm/m.
Řešení
| Položka | Parametry/konfigurace |
| Název obrobku | Pružině temperovaný jemný drát z nerezové oceli |
| Specifikace | Ø 0,3 mm |
| Základní vybavení | Mikronastavitelné vysokorychlostní rotační rovnání & Řezací stroj |
| Konfigurace bloku | Kompozitní matrice z Tungsten Steel & Polymer Keramika |
| Specifikace výkonu | Rychlost 20M/min, Tolerance ±0,25mm/m, Absolutně plochý střih |
Výsledky implementace
- Spoléhá na multimateriálové rovnací bloky a pohodlný systém mikronastavení, operátoři nalezli optimální stav narovnání během několika minut, důkladně překonává pružný odskok drátu.
- Provoz při plné rychlosti 20M/min, ustřižený 0,3 mm jemný drát byl rovný jako ocelová jehla. Pod mikroskopem, řezy byly dokonale ploché a bez otřepů.
- Konzistence délkové tolerance byla dosažena ohromující 99.9%, bezchybně splňující následné požadavky klienta na automatizovanou montáž lékařských hadiček.
Shrnutí
Pro 0,3 mm pružinově tvrzený jemný drát z nerezové oceli s extrémní pružností, s využitím a Vysokorychlostní rovnací a řezací stroj vybavený kompozitním materiálem, mikronastavitelné rovnací bloky je tou nejlepší volbou pro překonání elastického odrazu a zajištění vysoce kvalitních střihů. Toto řešení nejen stabilně poskytuje efektivní výrobní kapacitu 20 M/min, ale také pevně zajišťuje přesnost délky v rozmezí ±0,25 mm/metr.
Pokud čelíte problémům se zpracováním, které je těžké narovnat, vysoce elastické mikrodráty, nebo chcete vyřešit nerovnoměrné řezy a nestabilní délkové tolerance, Prosím kontaktujte nás získáte přizpůsobený test rovnání a řešení přizpůsobené pro váš drát.
