Riešenie na automatické vyrovnávanie hriadeľa motora

Hriadele motora sa musia hladko otáčať cez ložiská, rotory a pripojené komponenty pohonu. Ohýbanie zavedené tepelným spracovaním, obrábanie, brúsenie, preprava alebo ručná manipulácia môže spôsobiť nadmernú chybu priamosti alebo radiálne hádzanie. To môže spôsobiť ťažkosti pri brúsení a montáži a môže to prispieť k vibráciám, zaťaženie ložiska a nestabilná prevádzka motora.

This proposed solution is based on an Indian customer's requirement for motor shafts with diameters from 8 do 18 mm a dĺžky od 140 do 600 mm. Zákazník v súčasnosti používa ručné vyrovnávanie a požaduje konečný výsledok rovnosti 0.05 mm. UBS 300 je zariadenie uvažované pre tento projekt, ale dátum merania, presná akceptačná metóda a garantovaný výsledok stroja musia byť potvrdené z výkresov a reprezentatívnych skúšok vzoriek.

Automatic straightening machine processing a small motor shaft

*Ilustrácia inžinierskeho konceptu.* Táto navrhovaná stanica nie je dôkazom inštalácie zákazníkom, rozsah stroja alebo garantovaný výsledok.

Požiadavka na hriadeľ motora a projekt

Hriadeľ motora je rotačný komponent, ktorý podopiera rotor a prenáša krútiaci moment na prevodovku, spojka, ventilátor, čerpadlo alebo iný poháňaný mechanizmus. Jeho geometria môže zahŕňať ložiskové čapy, sedlá rotorov, ramená, drážky, drážky, drážky alebo závitové konce. Správna metóda vyrovnávania závisí od toho, ktoré plochy definujú funkčnú os otáčania.

Pre tento projekt, 0.05 mm is recorded as the customer's requested straightness. Nemalo by sa s ním zaobchádzať ako s univerzálnym UBS 300 záruku, kým zákazník nepotvrdí, či výkres kontroluje priamosť, radiálne hádzanie alebo celkové indikované hádzanie (TIR), kde sa meranie vykonáva, a ktoré čapy alebo stredy tvoria základ.

Projektová položkaZákaznícky vstup / Stav
ObrobokHriadeľ motora
Rozsah priemeru8– 18 mm
Rozsah dĺžky140– 600 mm
Aktuálny procesManuálne vyrovnávanie
Požadovaný výsledok0.05 mm priamosť; definícia a dátum sa majú potvrdiť
Materiál a tvrdosťZatiaľ neposkytnuté
Procesná fázaFáza tepelného spracovania/obrábania/brúsenia bude potvrdená
Navrhované vybavenieUBS 300, podlieha inžinierstvu a validácii vzorky
Požiadavka na načítanieAutomatické podávanie zobrazené vo videu súvisiaceho zariadenia; cieľová miera produkcie sa má potvrdiť
Chránené územiaLožiskové čapy, sedlá rotorov, vlákna, drážky a hotové povrchy podľa potreby

Priamosť a radiálne hádzanie nie sú rovnaké

Priamosť, radiálne hádzanie a TIR popísať rôzne geometrické ovládacie prvky. Priamosť popisuje, ako ďaleko sa os hriadeľa alebo povrch odchyľuje od ideálnej priamky. Radiálne hádzanie meria odchýlku, ktorú vidí sonda, zatiaľ čo sa obrobok otáča okolo definovaného nulového bodu. Časť môže poskytnúť rôzne hodnoty hádzania, keď je podporovaná na stredoch, ložiskové čapy alebo iné priemery. The machine and the customer's final inspection must therefore use compatible references.

Pred citáciou, výkres by mal identifikovať riadenú charakteristiku, tolerančnej zóny, vzťažné prvky a meracie polohy. Ak konečná montáž umiestni hriadeľ na dva ložiskové čapy, tieto čapy budú zvyčajne zmysluplnejšie ako ľubovoľný vonkajší priemer. Kľúčové drážky, drážky, povrchová kontaminácia a prechody priemerov by sa mali držať ďalej od meracích bodov, pokiaľ pre ne nie je určená metóda merania.

Kontrolná položkaPovinná definícia
Dátumcentrá, ložiskové čapy alebo špecifikované referenčné priemery
Meracie bodyOsové polohy a priemery uvedené na výkrese
Prichádzajúci ohybMaximálne a normálne rozdelenie pred narovnávaním
Konečná tolerancia0.05 mm cieľový zákazník; potvrdiť priamosť alebo TIR
Stav povrchuGround, otočil, tvrdené alebo potiahnuté
PrijatieAutomatický výsledok, korelácia meradla zákazníka a štúdia spôsobilosti vzorky

Prečo je ťažké narovnať hriadele motora

Rozsah dĺžok 140–600 mm predstavuje významnú zmenu v tuhosti hriadeľa a rozpätí podpery. Dlhý, hriadeľ malého priemeru reaguje inak ako kratší, väčší hriadeľ, aj keď oba patria do rovnakej rodiny motorov. Jeden pevný zdvih lisu alebo podporná poloha nemožno považovať za vhodnú pre každý model.

Hriadeľ môže obsahovať aj niekoľko funkčných priemerov. Podpora ramena, nesprávna drážka alebo dokončený žlab môže vytvoriť nesprávne hodnoty alebo povrchové značky. Nadmerná korekcia môže zvrátiť ohyb alebo sústrediť napätie v blízkosti drážky, závit alebo prechod sekcie. Materiál, tvrdosť a predchádzajúce tepelné spracovanie sú preto základnými vstupmi na určenie korekčných limitov.

VýzvaRizikoInžinierske riadenie
Široký rozsah dĺžky a priemeruNesprávny rozsah podpory alebo odozva korekciePodporné pozície a recepty špecifické pre daný model
Neznámy stav materiáluVariabilné odpruženie alebo riziko prasknutiaPotvrdenie materiálu/tvrdosti a skúšky vzoriek
Niekoľko funkčných časopisovMeranie nesprávnej osiVýber východiskového bodu a meracieho bodu na základe výkresu
Kľúčové drážky, drážky alebo závityKoncentrácia stresu alebo zmena signáluChránené/no-press zóny a schválené meracie plochy
Hotové povrchy hriadeľaPodporné alebo tlačové značkyKonturovaný kontakt, vhodný materiál a kontrola čistoty
Manuálna variácia procesuVýsledok závislý od operátoraAutomatizované meranie, riadená korekcia a opakované overenie

Odporúčaná metóda vyrovnávania

Pre samostatné hriadele motora so špecifikovanými čapmi a niekoľkými možnými priemermi, automatické bodové rovnanie lisovaním je vo všeobecnosti vhodnejšie ako kontinuálna rovnačka valcov. Čím širšie porovnanie vyrovnávania lisom a vyrovnávania valcom vysvetľuje logiku výberu. Bodové lisovanie umožňuje stroju otáčať a merať hriadeľ, lokalizujte smer a axiálnu polohu ohybu, posuňte alebo indexujte obrobok do schváleného korekčného bodu, aplikujte riadený zdvih s nadmerným ohybom a znova zmerajte.

Proces kontinuálneho valcovania môže byť stále vhodný pre tyče s konštantným priemerom alebo niektoré rovnomerné polotovary hriadeľov. Nemalo by sa automaticky vyberať pre hotové stupňovité hriadele, pretože valce sa môžu dotýkať funkčných prvkov a proces poskytuje menšiu voľnosť na ochranu zón špecifických pre daný model.. Konečný výber metódy musí byť založený na skutočnej rade hriadeľov a nie na názve samotného produktu.

Navrhovaný UBS 300 Automatický proces

Projektové video ukazuje štíhle hriadele, ktoré vstupujú do stroja cez automatický podávací mechanizmus a sú umiestnené vo vyrovnávacej stanici. Poskytuje užitočné dôkazy o koncepcii materiálového toku a lisovania, ale konečná konfigurácia projektu – vrátane senzorov, silový rozsah, cycle time and model coverage—must be confirmed against the customer's drawing.

Krok 1: Identifikácia časti a výber receptúry

Systém vyberie overenú receptúru pre model hriadeľa. Recept by mal obsahovať dĺžku hriadeľa, referenčné priemery, podporné pozície, meracie body, povolené korekčné zóny, cieľovú toleranciu a maximálne korekčné limity. Čiarový kód alebo výber DMC možno pridať tam, kde zmiešané modely predstavujú riziko chyby operátora.

Krok 2: Automatické podávanie a polohovanie

Podávacia jednotka oddeľuje a prenáša hriadele do vyrovnávacej stanice. Koľajnice, vrecká a kontaktné materiály musia zodpovedať rozsahu priemeru 8–18 mm bez poškriabania dokončených povrchov alebo umožnenia vniknutia dvoch častí do seba.

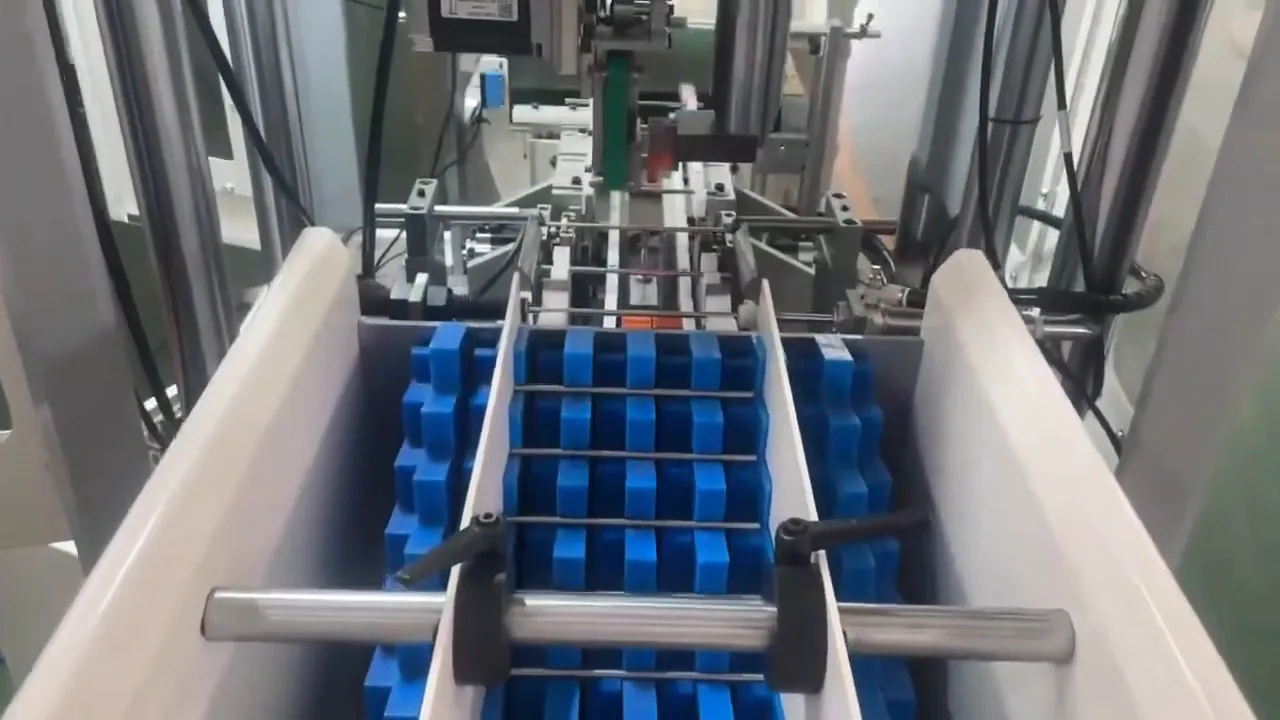

Automatic feeding of slender motor shafts into the straightening machine

*Ilustrácia inžinierskeho konceptu.* Skutočná geometria posuvu, povrchová ochrana a oddelenie dielov vyžadujú overenie podľa schváleného radu hriadeľov.

Šachta sa potom umiestni na schválené podperné plochy. Upínadlo musí udržiavať stabilnú rotáciu a zabraňovať axiálnemu pohybu a zároveň sa vyhýbať drážkam, závity a citlivé dosadacie plochy vždy, keď je to možné.

Krok 3: Počiatočné meranie

Obrobok sa otáča, zatiaľ čo merací systém zaznamenáva odchýlku v určených axiálnych polohách. Typ snímača, Sila sondy a filtrovanie by sa mali zvoliť podľa stavu povrchu. Špinavá podpora, drážka alebo prechod priemeru môže vytvoriť zdanlivý ohyb, ktorý nie je skutočnou deformáciou hriadeľa, preto sú potrebné kontroly hodnovernosti meraní.

Krok 4: Výpočet ohybu a uhlové polohovanie

Ovládanie identifikuje dominantnú veľkosť ohybu a uhlovú polohu. Potom vyberie bezpečný bod axiálnej korekcie a zarovná ohyb so smerom lisovania. Pre hriadele s viacerými ohybmi, postupnosť korekcií sa musí overiť, aby jedno stlačenie nevytvorilo novú chybu v inom meracom bode.

Krok 5: Kontrolované nadmerné ohýbanie

Rovnanie vyžaduje, aby bol obrobok ohnutý za svoju požadovanú konečnú polohu, aby sa po elastickom odpružení usadil bližšie k priamemu. Požadovaný zdvih závisí od priemeru hriadeľa, miestna sekcia, materiál a tvrdosť. Počiatočné limity by sa mali stanoviť konzervatívne prostredníctvom testov vzoriek a mali by sa upresniť z nameranej odozvy.

Controlled press straightening of a slender motor shaft inside the machine

*Ilustrácia inžinierskeho konceptu.* Zobrazuje princíp riadenej korekcie; povolená lisovacia zóna a limity zostávajú položkami validácie vzoriek.

Lisovacia hlava a podpery by sa mali dotýkať iba schválených oblastí. Limity zdvihu a, ak je k dispozícii, monitorovanie sily chráni hriadeľ pred nadmernou korekciou, prasknutie alebo poškodenie povrchu.

Krok 6: Premeranie a adaptívna korekcia

Po stlačení, hriadeľ sa otočí a znova sa zmeria pomocou rovnakého nulového bodu. Ak výsledok zostane mimo cieľa, ale proces je v rámci svojich overených limitov, regulátor môže vypočítať ďalšiu korekciu. Maximálny cyklus, zdvih alebo obmedzenie sily zabraňuje nekontrolovanému opakovanému lisovaniu.

Krok 7: Konečné rozhodnutie OK/NOK a vyloženie

Systém akceptuje diel len vtedy, keď každý požadovaný merací bod spĺňa potvrdené kritérium. Diely s nekonzistentnými meraniami alebo tie, ktoré dosahujú limit procesu, by sa mali poslať do NOK alebo manuálne skontrolovať. Kde sa vyžaduje sledovateľnosť, stroj môže zaznamenávať hodnoty pred/po, počet korekcií, modelový recept a výsledok.

Navrhovaná konfigurácia bunky

modulNavrhovaná požiadavka
Základný strojUBS 300, podlieha potvrdeniu kapacity
Rozsah obrobkuØ8–18 mm, 140–600 mm pre tento projekt
Merací systémKontaktné posunutie alebo iné overené meranie hádzania hriadeľa
RotáciaRiadené otáčanie pomocou schváleného nulového bodu hriadeľa
Vyrovnávacia jednotkaJemnoobjemový lis s limitmi špecifickými pre daný model
Podporuje / NástrojeNastaviteľné podpery a chránený kontakt pre rôzne dĺžky hriadeľa
KŕmenieAutomatické oddelenie, prenos a vyloženie, ako je znázornené na videu projektu
Ovládacie prvkyRecepty HMI, opravný výpočet, premeranie a logika OK/NOK
ÚdajeVoliteľné hodnoty pred/po, počet opráv a sledovateľnosť dielov
BezpečnosťStráženie, zámky, alarmy preťaženia a abnormálneho merania

Validácia projektu pred konečnou cenovou ponukou

This page describes the customer's requirement and a proposed solution, nejde o ukončenú reklamáciu plnenia. Reprezentatívne vzorky by mali zahŕňať tie najkratšie, najdlhšie, hriadele s najmenším a najväčším priemerom, spolu s bežnými a najhoršími prichádzajúcimi zákrutami. Ak sa materiál alebo šarže tepelného spracovania líšia, mali by sa zahrnúť aj tieto podmienky.

Vzorová správa by mala dokumentovať dátum merania, prichádzajúci výsledok, konečný výsledok, počet korekcií, čas cyklu, stav povrchu a všetky odmietnuté vzorky. náš skúšobná vzorka vyrovnávania a sprievodca akceptáciou poskytuje rámec pre toto preskúmanie. Kontrola korelácie medzi UBS 300 and the customer's inspection method is important before the 0.05 Požiadavka mm sa stáva zárukou prijatia.

Informácie potrebné pre návrh vyrovnania hriadeľa motora

Poskytnite výkresy hriadeľa, materiál a tvrdosť, etapa tepelného spracovania, minimálne a maximálne rozmery, umiestnenie ložísk a sedla rotora, drážky alebo závity, distribúcia prichádzajúcich ohybov, konečná tolerancia, dátum kontroly, povolené oporné a lisovacie plochy, cieľový čas cyklu, ročný objem, smer nakladania a reprezentatívne vzorky.

Tieto vstupy umožňujú tímu riešenia potvrdiť, či jeden UBS 300 konfigurácia môže pokryť celú rodinu 8–18 mm x 140–600 mm, alebo či vymeniť nástroje, sú potrebné ďalšie podpery alebo iná koncepcia stroja.

FAQ

Môže UBS 300 záruka 0.05 mm priamosť pre každý hriadeľ Ø8–18 mm?

Nie len z priemeru a dĺžky. Výsledok závisí aj od materiálu, tvrdosť, geometria, prichádzajúca zákruta, údaj a metóda merania. Cieľ by mal byť potvrdený preskúmaním výkresov a testami reprezentatívnej vzorky.

Môže jeden stroj manipulovať s hriadeľmi z 140 do 600 mm dlhé?

potenciálne, ak stroj cestuje, podporuje, snímače a polohy lisov pokrývajú celý sortiment. Každý model stále potrebuje overený recept a môže vyžadovať výmenu nástrojov.

Ako automatické vyrovnávanie nahrádza manuálnu prácu?

Automatický systém štandardizuje kŕmenie, meranie, korekčné limity, premeranie a triedenie. Operátori stále riadia zásobovanie materiálom, kontrolné audity, údržba nástrojov a abnormálne diely.

Ako sú chránené ložiskové čapy a hotové povrchy?

Výkres sa používa na definovanie schválenej podpory, meracie a lisovacie plochy. Konturované kontakty, vhodné materiály a čisté príslušenstvo pomáhajú znižovať neprijateľné stopy.

Čo sa stane, keď hriadeľ nemôže dosiahnuť cieľ?

Po overenej korekcii by sa stroj mal zastaviť, limit zdvihu alebo sily a namiesto pokračovania v stláčaní diel klasifikujte ako NOK alebo manuálne.

Čo je potrebné pre presnú cenovú ponuku?

Minimálny užitočný balík je kresba, materiál a tvrdosť, vstupné a cieľové meranie, dátum kontroly, chránené prvky, objem výroby, cieľový čas takt a časti vzorky.

Záver

Vyrovnávanie hriadeľa motora je proces merania a korekcie v uzavretej slučke, nie len lisovanie. Pre tento projekt Ø8–18 mm a 140–600 mm, kľúčové inžinierske rozhodnutia sú funkčné údaje, nastaviteľná stratégia podpory, model-špecifická korekčná odozva a overená interpretácia 0.05 cieľ mm.

Pošlite svoje výkresy hriadeľa motora, prichádzajúce údaje o ohybe, cieľová tolerancia, objem výroby a vzorové informácie pre UBS 300 preskúmanie realizovateľnosti. Konečný návrh by mal byť založený skôr na vzorových dôkazoch a dohodnutej akceptačnej metóde než na samotnom priemere a dĺžke.
