O șină de ghidare liniară profilată nu este un arbore rotund. Suprafața sa superioară, faţa de referinţă laterală, caneluri de cale de rulare, Modelul găurilor de montare și secțiunea lungă și subțire se pot îndoi și răsuci în direcții diferite. O șină poate părea acceptabilă pe suporturi libere, dar se schimbă atunci când este fixată cu șuruburi pe un suport al mașinii, sau arată o bună dreptate laterală, păstrând în același timp o torsiune inacceptabilă.
Prin urmare, o soluție de îndreptare a șinelor de ghidare liniară protejată trebuie să definească etapa de fabricație, suprafețe de date funcționale, condiție de sprijin de stat liber, hartă de îndoire și răsucire pe toată lungimea, piste de rulare protejate, direcții de corecție și corelare cu metoda de instalare sau inspecție a clientului.
*Ilustrație de concept de inginerie.* Aceasta nu este o fotografie a site-ului clientului. Secțiunea reală de șină, span masina, senzori, direcțiile de scule și forțe depind de desene și de testele reprezentative ale eșantioanelor.
De ce șinele de ghidare liniare au nevoie de o soluție dedicată
| Caracteristică șină | Provocare de îndreptare | Răspuns la proiect |
|---|---|---|
| Secțiune lungă profilată | Se poate îndoi vertical și lateral | Măsurați ambele direcții principale pe toată lungimea |
| Răsuciți de-a lungul șinei | Numai rectitudinea laterală poate lipsi schimbarea unghiulară | Măsurați orientarea a două sau mai multe suprafețe de referință în funcție de stație |
| Caneluri de precizie pentru calea de rulare | Sonde obișnuite, clemele sau pantofii de presare pot marca suprafețele funcționale | Definiți zonele fără contact și sculele de protecție potrivite pentru profil |
| Datele de referință superioare și laterale la sol | Micile erori de așezare modifică referința realizată | Stabiliți ierarhia datelor și cerințele de curățenie |
| Orificii de montare | Întrerupe suprafețele și pot fi zone slabe sau sensibile la bavuri | Mascați găurile în măsurare și restricționați contactul de corecție |
| Lung, stare liberă zveltă | Greutatea proprie și distanța dintre sprijin influențează curba | Înghețați coordonatele de asistență și comparați cu indicatorul pentru clienți |
| Instalare cu șuruburi | Baza de montare și secvența de strângere pot remodela șina | Separați geometria șinei în stare liberă de geometria ansamblului instalat |
| Mai multe grade și secțiuni de precizie | O rețetă generică nu poate acoperi fiecare familie de șine | Validați instrumentele specifice modelului, limite şi schimbare |
Ținta nu este doar o șină dreaptă vizual. Ținta este o relație acceptată între suprafețele de date specificate, piste de rulare, geometria de montare și sistemul final de mișcare.
Separați șina de ghidare liniară de cremalieră de viteze și cremalieră de direcție
| Piesa de prelucrat | Geometrie funcțională principală | Focalizare dedicată pentru îndreptare |
|---|---|---|
| Sina de ghidare liniara | Sină profilată de contact de rulare cu repere superioare/laterale și găuri de montare | Îndoire în două direcții, twist, protecția căilor de rulare și corelarea instalării |
| Raft de viteze industrial | Componentă de transmisie liniară dințată | Date pe partea dintelui, relație pitch-line, îndoiți și răsuciți fața din spate |
| Crema de direcție auto | Arbore rotund/în formă de Y cu dinți locali și caracteristici de capăt | Măsurarea zonei dentare specifice vehiculului, jurnale și secțiuni asimetrice |
Aceste piese pot necesita toate îndreptarea profilului, dar nu ar trebui să partajeze o pagină. Acest articol abordează șinele de ghidare cu mișcare liniară. Cremalierele industriale și suporturile de direcție auto rămân familii separate în cadrul planificat Soluții pentru îndreptarea arborelui hub.
Înghețați etapa de fabricație a șinei
Înainte de tratament termic
Corectarea poate fi mai ușoară înainte de întărirea finală, dar ulterior tratamentul termic poate introduce o nouă îndoire și răsucire. Un rezultat al pre-tratamentului termic nu este acceptarea finală decât dacă traseul procesului dovedește stabilitatea.
După tratament termic, Înainte de a termina șlefuirea
Această etapă poate păstra alocația de șlefuire și poate reduce riscul pentru căile de rulare finite. Duritate, starea carcasei și stresul rezidual încă influențează riscul de retur și fisurare.
După Raceway și Datum Grinding
Suprafețele funcționale necesită acum o protecție strictă. Sprijină, senzorii și instrumentele de corecție trebuie să evite loviturile, zgârieturi, urme asemănătoare cu brineling și lustruire locală. Orice corecție trebuie să păstreze permisiunea de măcinare și cerințele de formă.
Cu blocuri de transport instalate
Blocurile pot masca geometria șinei, introduceți preîncărcare și se deteriorează în timpul îndoirii sau corectării torsii. Traseul normal ar trebui să definească îndreptarea șinei goale sau o metodă de îndepărtare a blocurilor/protecție concepută în mod explicit.
După tăiere sau pregătirea îmbinării
Tăierea la lungime, foraj, frecarea sau prelucrarea la capătul îmbinării poate modifica distribuția tensiunilor. Etapa de acceptare trebuie să se potrivească cu starea în care clientul primește și instalează șina.
Definiți caracteristicile controlate
Nu reduceți cerința la o singură valoare de „dreptate”.. Desenul sau planul de control pot specifica separat:
- rectitudinea feței de referință laterală;
- comportarea dreptății sau planeității suprafeței de referință superioare;
- îndoire verticală și îndoire laterală pe lungimi definite;
- răsucire sau schimbare unghiulară de-a lungul șinei;
- relație paralelă între suprafețele de referință și canalele de rulare;
- profil calea de rulare, distanță și starea suprafeței;
- locația orificiului de montare, stare de frecare și bavuri;
- formă locală lângă îmbinări sau capete tăiate;
- paralelism instalat între șinele principale și subsidiare;
- comportamentul de rulare a căruciorului, preîncărcarea sau precizia mișcării după asamblare.
Îndreptarea poate schimba geometria șinei globale, dar nu corectează automat profilul canalului, locația găurii, finisarea suprafeței sau preîncărcarea căruciorului. Fiecare caracteristică necesită o rută de măsurare aprobată.
Alegeți ierarhia de date
Multe șine de profil au o referință laterală marcată și o referință de sus sau de umăr. Proiectul ar trebui să distingă:
- data de desen utilizată pentru definirea cerinței;
- suprafețele care susțin fizic șina în mașină;
- suprafețele măsurate pentru a obține îndoirea și răsucirea;
- referința de instalare a clientului;
- verificarea funcțională finală folosind un cărucior sau un ansamblu.
Un suport de mașină repetabil nu este automat data funcțională. Dacă mașina sprijină șina pe o suprafață nedată, poate încă calcula geometria din fețele de referință specificate, dar acea relație trebuie validată.
Ghidul de asamblare al HIWIN ilustrează de ce contează acest lucru: fața de referință a șinei și dreptatea/planitatea suprafeței de instalare influențează instalarea finală, iar secvența de strângere a șuruburilor face parte din starea de asamblare. O șină liberă și o șină cu șuruburi sunt, prin urmare, stări de măsurare diferite.
Măsurați îndoirea și răsucirea pe toată lungimea
O citire a punctului de mijloc nu poate descrie o șină profilată lungă. Sistemul de măsurare ar trebui să eșantioneze o hartă a stației de-a lungul lungimii utilizabile și să urmărească mai mult de o suprafață sau direcție.

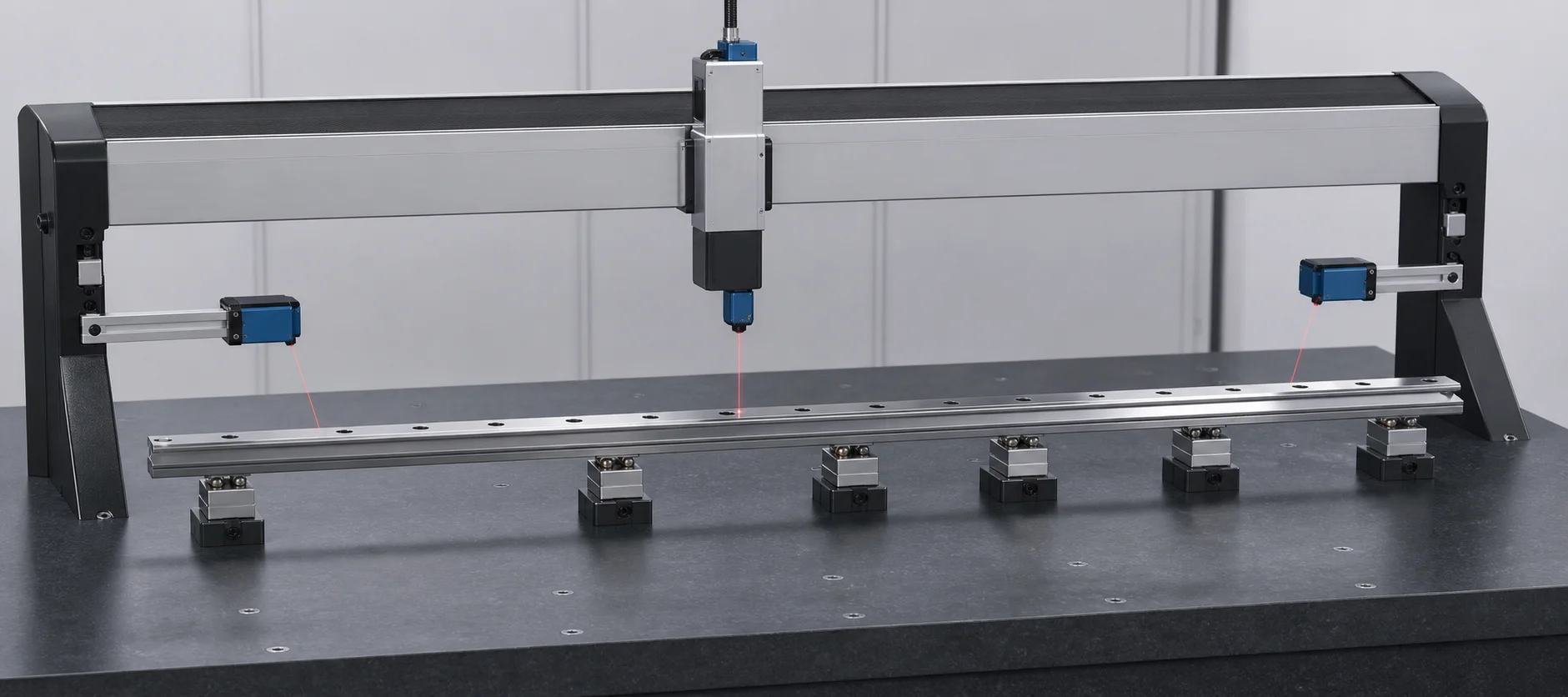

*Ilustrație de concept de inginerie.* Prezintă o șină susținută gratuit și scanare fără contact și nu prescrie lasere pentru fiecare familie de șine.
| Intrare de măsurare | Ce poate dezvălui | Control principal |
|---|---|---|
| Poziția de referință laterală în funcție de stație | Îndoire laterală | Coordonate axiale fixe și filtrare validată |
| Înălțimea de referință de top în funcție de stație | Îndoire verticală | Suporturi controlate, modelul sag și curățenia suprafeței |
| Diferența dintre două piste laterale sau verticale | Orientare unghiulară locală / twist | Spațiere stabilă a senzorilor și sistem de coordonate comun |
| Piste legate de calea de rulare | Relația șanțurilor funcționale cu datele de referință | Detecție conștientă de caracteristici și fără daune de contact |
| Scanări repetate de încărcare/descărcare | Repetabilitate a scaunelor și suportului | Direcția de încărcare definită și studiul re-asezării |
| Reglajul clientului sau dispozitivul de fixare | Corelația gauge | Părți comune peste granița de decizie |
Orificii de montare, teşituri, îmbinările și defectele locale ale suprafeței trebuie mascate sau interpretate corect. Un senzor care trece peste o scufundare nu poate fi tratat ca măsoară planul de referință continuu.
Controlați greutatea proprie și influența susținere
O șină lungă se deviază sub propria greutate. Mai multe suporturi pot reduce slăbirea, dar pot, de asemenea, supraconstrânge șina și ascunde deformarea naturală a acesteia. Mai puține suporturi fac starea liberă mai clară, dar pot crea o condiție de suport, spre deosebire de indicatorul client.
Rețeta ar trebui să înghețe:
- numărul și coordonatele axiale ale suporturilor;
- înălțimea suportului și suprafața de contact;
- comportament de frecare sau de rulare scăzută în timpul corectării;
- orientarea șinei în timpul măsurării;
- dacă sag este acceptat, compensate sau reproduse;
- secvența de eliberare a suportului înainte de măsurarea finală;
- temperatura și starea de stabilizare atunci când este cazul.
Aplicația oficială de ghidare liniară a lui Galdabini descrie aplicarea forței orizontale, astfel încât piesa de prelucrat să se poată mișca liber în timpul îndreptării. Principiul de inginerie transferabil este că suporturile nu trebuie să blocheze neintenționat mișcarea longitudinală sau să introducă o curbă falsă. Mecanismul exact rămâne specific proiectului.
Protejați canelurile canalelor și fețele de referință
Cele mai precise suprafețe ale șinei pot fi, de asemenea, cele mai ușor de deteriorat. Planul de contact ar trebui să identifice:
- caneluri ale căii de rulare care nu pot fi prinse sau presate;
- fețele de referință superioare și laterale care necesită curățare, contact larg;
- terenuri de contact temporar admisibile;
- găuri de montare și scuturi pentru a ține departe de căile de încărcare;
- capete tăiate și caracteristici de îmbinare cu restricții locale;
- acoperiri, folii de prevenire a ruginii și controale de curățenie;
- inspecția suprafeței după fiecare cursă de validare.
Pantofii asortați cu profil pot distribui sarcina pe suprafețele aprobate. Căptușelile nu trebuie să arunce particule, încorporați așchii sau modificați frecarea în mod imprevizibil. „Fără semn vizibil” ar trebui înlocuit cu o metodă de inspecție convenită și cu o limită de acceptare.
Îndoire corectă în mai mult de o direcție
Îndoirea verticală și laterală necesită direcții de forță diferite. O mașină poate folosi un cap de corecție mobil, reorientați șina, sau furnizați axe de corecție separate orizontale și verticale.
The Ghid de îndreptare prin apăsare vs îndreptare cu role oferă un context suplimentar pentru alegerea între corecția localizată și procesarea continuă înainte ca instrumentele specifice șinei să fie definite.
Pentru fiecare direcție, controlerul are nevoie:
- o hartă de curbe în același sistem de coordonate;
- locații de asistență și corecție aprobate;
- rigiditatea secțiunii locale;
- limite de forță/cursă;
- orificii protejate, caneluri și capete;
- remăsurarea piesei eliberate;
- o regulă pentru interacțiunea cu cealaltă direcție.
Corectarea îndoirii laterale poate modifica geometria verticală, mai ales în tronsoane asimetrice. Prin urmare, secvența trebuie să includă remăsurarea completă, mai degrabă decât verificarea doar ultimei direcții corectate.
Măsurați și corectați torsiunea separat
Twist este o schimbare a orientării unghiulare de-a lungul șinei. O șină poate avea o abatere laterală mică în punctele selectate, dar totuși se poate roti progresiv pe lungimea sa.
*Ilustrație de concept de inginerie.* Arată separat, capete de torsiune adaptate la profil. Suprafețele de cleme reale, cuplu, durata și metoda de eliberare necesită validarea eșantionului.
MAE descrie îndreptarea prin torsiune pentru barele de profil răsucite, rafturi și șine de ghidare ca un proces dedicat care poate dezactiva una sau mai multe secțiuni. Acest lucru acceptă tratarea torsiunii ca mod propriu de corecție, nu ca efect secundar al îndoirii obișnuite.
Ar trebui definită o rută de corectare a torsiunei:
- suprafețe de referință unghiulare;
- valoare de răsucire și semn după stația axială;
- locații de prindere și suprafețe protejate;
- intervalul de corecție și secțiunea țintă;
- limite de cuplu/unghi;
- interacțiunea cu orificiile de montare și îmbinările;
- înapoi elastic după eliberarea cuplului;
- remăsurare completă de îndoire și răsucire după corecție.
Proces recomandat în buclă închisă
1. Identificați șina
Selectați rețeta validată din numărul piesei, secțiune, lungime, gradul de precizie și stadiul de fabricație.
2. Inspectați și curățați
Verificați dacă există jetoane, bavuri, coroziune, deteriorare a căii de rulare, procesarea incorectă a găurilor și alte condiții de respingere. Nu îndreptați șina care ar trebui mai întâi respinsă sau refăcută pentru un alt defect.
3. Încărcați pe suporturile definite
Orientați corect suprafețele de referință marcate și confirmați așezarea completă fără a forța șina împotriva unei referințe drepte artificiale.
4. Scanați șina completă
Măsurați îndoirea verticală, îndoire laterală și orientare unghiulară la stațiile bazate pe desen. Mascați găurile și discontinuitățile folosind logica caracteristică validată.
5. Selectați modul de corecție
Alegeți îndoirea verticală, îndoirea laterală sau corectarea torsiunei în funcție de deviația dominantă și interacțiunile acesteia. Aplicați hărți fără apăsare și fără clemă.
6. Aplicați corecția controlată
Utilizați unelte cu profil larg potrivite și supraîndoire sau răsucire excesivă controlată în cadrul forței validate, accident vascular cerebral, cuplul și anvelopa unghiului.
7. Eliberare și remăsurare
Judecă doar șina descărcată. Actualizați modelul pentru springback și remăsurați fiecare direcție controlată, nu numai staţia corectată.
8. Verificați suprafețele și dispunerea
Inspectați căile de rulare, fețe de referință, marginile găurilor și caracteristicile de formă necesare. Accepta, repeta in limite, traseu pentru procesare ulterioară sau respingere conform planului de control.
9. Înregistrați rezultatul
Depozitați identitatea șinei, revizuirea retetei, hărți înainte/după, istoric de corectare, alarme și dispoziție atunci când este necesară trasabilitatea.
Geometrie în stare liberă vs performanță instalată
În mod normal, mașina de îndreptat evaluează șina înainte de a fi fixată pe patul clientului. Instalarea poate modifica rezultatul prin planeitatea bazei, precizie de referință laterală, împinge șuruburi, cuplul șuruburilor și secvența de strângere.
| Stat | Întrebare principală | Limită obligatorie |
|---|---|---|
| Sină susținută liber | Care este geometria eliberată a șinei conform modelului de sprijin definit? | Înghețați durata de sprijin, orientare si tratament lasa |
| Șină prinsă în dispozitivul de inspecție | Un dispozitiv controlat reproduce datele de desen? | Validați forța de strângere și dreptatea dispozitivului de fixare |
| Șină fixată pe patul mașinii | Ce geometrie rezultă din succesiunea de bază și de strângere? | Tratați precizia de bază și metoda de asamblare ca intrări separate |
| Sina cu bloc carucior | Ghidajul asamblat se mișcă și preîncarcă după cum este necesar? | Testul funcțional nu înlocuiește inspecția suprafeței șinei goale |
Propunerea ar trebui să precizeze în ce stare mașina garantează și cum se corelează cu inspecția clientului. Nu ar trebui să promite precizia mișcării instalate doar din rezultatul dreptății șinei libere.
Configurația de celule propusă
| Funcţie | Configurație specifică proiectului |
|---|---|
| Manipularea pieselor | Manual, asistat, încărcare portală sau automată bazată pe lungime și masă |
| Identificarea piesei | Cod de bare/matrice de date sau selecție validată de model |
| Sprijin | Suporturi cu profil reglabil cu frecare redusă cu detectare a scaunului |
| Măsurare pe toată lungimea | Scanare cu mai multe piese de contact sau fără contact |
| Corecția îndoirii | Axe de presare orizontale/verticale sau reorientare controlată a piesei |
| Corectarea torsiunei | Capete de cuplu integrate sau separate, adaptate la profil |
| Protecția suprafeței | Curățați încălțămintea conformă, căptușeli și zone fără contact |
| Controla | Hartă cu deviații în mai multe direcții, modelul elastic și limitele NOK |
| Trasabilitate | Hărți înainte/după, istoricul corecțiilor și revizuirea rețetei |
| Siguranţă | Apărare pentru mișcarea părților lungi, forta de presare si energia de torsiune stocata |
Testarea și acceptarea mostrelor
Matricea eșantionului ar trebui să acopere secțiunea minimă și maximă, lungime, duritate, etapa de fabricatie, model de găuri, stil de îmbinare și distribuție realistă de îndoire/întorsătură. Includeți părți normale și părți dificile, nu numai mostre ușoare selectate manual.
Acceptarea ar trebui să definească:
- caracteristică și date pentru fiecare rezultat;
- suport si orientare in timpul masurarii;
- vertical, limitele laterale și de răsucire;
- reguli locale și de evaluare integrală;
- corelarea gabaritului și incertitudinea de măsurare;
- criterii de suprafață/canal și marginea găurii;
- numărul de corecții permis și regula de corectare inversă;
- inspecții specifice fisurii sau durității;
- limita de ciclu-timp și schimbarea modelului;
- trasabilitate si dispozitia pieselor neconforme.
Utilizați Testarea probei de îndreptare și Ghid de acceptare pentru a transforma desenul și setul de mostre într-un protocol de validare partajat.
Informații necesare pentru o propunere
Vă rugăm să furnizați:
- 2Desen D și model 3D disponibil;
- serie de șine, secțiune, intervalul de lungime și gradul de precizie;
- material, duritate, tratament termic, acoperire și etapa de fabricație;
- fețele de referință marcate și definiția căii de rulare;
- cerinţele de dreptate verticală/laterală şi de răsucire;
- lungimi de evaluare locale/întreaga lungime și coordonatele stației;
- geometria găurii de montare și a capătului de îmbinare;
- sprijin permis, suprafete de prindere si corectare;
- piste de rulare protejate, date de referință și zone fără contact;
- distribuția de îndoire/întorsătură de intrare;
- gabarit client, dreptar, fixare sau metoda de instalare;
- responsabilitatea de acceptare a statului liber versus instalat;
- suprafaţă, sparge, bavuri și criterii de curățenie;
- mix de modele, volum, metoda de încărcare și nevoile de trasabilitate;
- bun reprezentativ, mostre tipice și dificile.
FAQ
Îndreptarea șinei de ghidare liniară este aceeași cu îndreptarea arborelui?
Nu. Un arbore rotund este adesea rotit pentru a măsura curajul radial. O șină de ghidare are mai multe suprafețe de referință, piste de rulare și răsucire, deci are nevoie de profil, măsurare în mai multe direcții pe toată lungimea.
Poate o singură mașină să corecteze atât îndoirea, cât și răsucirea?
Da, dacă include funcții de măsurare și corecție validate pentru ambele. Încovoiere și torsiune rămân moduri de abatere separate, iar șina trebuie remăsurată în fiecare direcție controlată după oricare dintre corectări.
Canelurile canalelor de rulare pot fi folosite ca suprafețe de presare?
În mod normal, acestea ar trebui tratate ca suprafețe funcționale protejate, cu excepția cazului în care desenul și studiul eșantionului aprobă o metodă de contact dedicată. Suporturile și încălțămintea ar trebui să utilizeze date aprobate sau terenuri de contact temporare.
De ce să nu fixați șina pe un pat drept și să acceptați rezultatul?
Boltarea poate forța șina să urmeze baza și poate ascunde stresul sau geometria în stare liberă. De asemenea, combină calitatea șinei cu precizia de bază și secvența de strângere. Starea de acceptare trebuie definită în mod explicit.
O șină dreaptă garantează o mișcare precisă a căruciorului?
Nu. Mișcarea căruciorului depinde și de geometria căii de rulare, preîncărcare, lubrifiere, pereche de șine, suprafete de instalare si montaj. Îndreptarea susține controlul global al geometriei, dar nu înlocuiește verificările funcționale finale.
Șinele lungi pot fi măsurate cu un singur senzor?
Un senzor de mișcare poate scana o pistă, dar răsucirea necesită o a doua cale sau o altă modalitate de a determina orientarea unghiulară. Dispunerea completă a senzorului depinde de caracteristicile controlate și de profilul șinei.
Ce este necesar înainte de a cita precizia unei mașini?
Caracteristica desenului, datum, stat feroviar, metoda de sprijin, corelația gabaritului, distribuția primită și rezultatele eșantionului reprezentativ trebuie cunoscute. Un număr generic de mașină nu înlocuiește o definiție de acceptare.
Construiți soluția din starea de referință și de instalare a șinei
Îndreptarea șinei de ghidare liniară este un proces de control al profilului în mai multe direcții. Mașina trebuie să mapați îndoirea și răsucirea pe toată lungimea, protejează căile de rulare de precizie, permiteți șinei să răspundă liber în timpul corectării și să verifice rezultatul eliberat într-o stare care se corelează cu inspecția clientului.
Ca furnizor de soluții de îndreptare și producător de echipamente, configuram masurarea, sprijin, module de îndoire și torsiune în jurul familiei de șine. Distribuiți-vă desenele, definirea datei, date de îndoire/întorsătură primite și mostre reprezentative, astfel încât echipa noastră de ingineri să poată pregăti un plan de validare specific proiectului.
