Surih penunjuk berputar boleh mengandungi beberapa kesan sekaligus. Ia mungkin mencerminkan paksi bahan kerja, kebulatan tempatan, bentuk silinder, hubungan datum, tempat duduk sokongan, ralat lekapan, persediaan kuar atau ciri yang terganggu. Memanggil setiap bacaan tinggi sebagai "bengkok" boleh membawa kepada tindakan pembetulan yang salah dan boleh merosakkan bahagian yang sebenarnya memerlukan pengukuran atau semakan pemesinan.
Panduan ini menerangkan cara mendiagnosis isyarat sebelum membuat keputusan meluruskan. Ia tidak mewujudkan sistem pengukuran StraighteningTech, toleransi, resolusi sensor, prosedur datum atau keupayaan pembetulan. Lukisan terkawal dan kaedah pemeriksaan pelanggan diperlukan untuk keputusan muktamad.

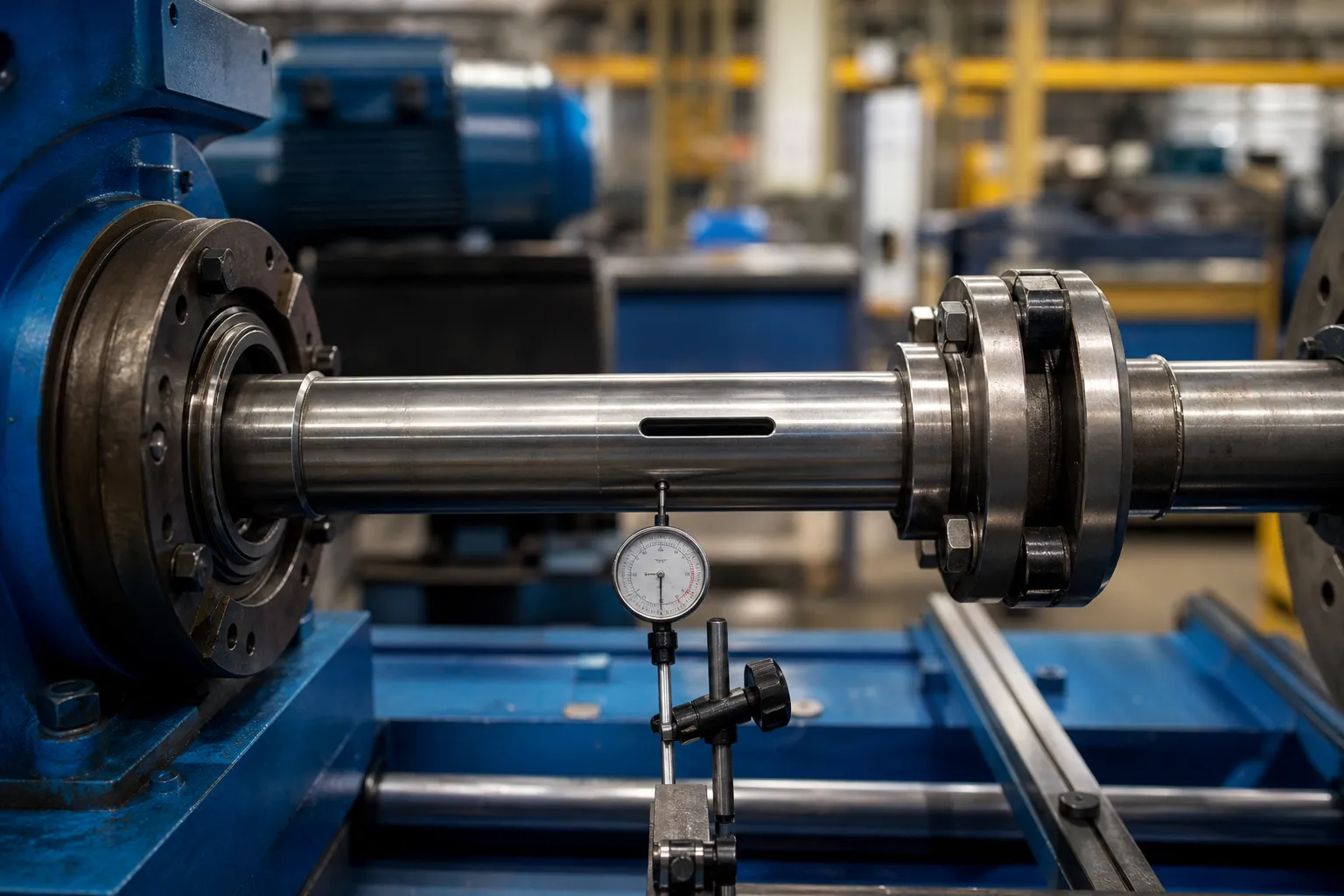

*Ilustrasi konsep kejuruteraan. Ia menunjukkan bahawa isyarat berputar boleh termasuk variasi bentuk; ia bukan hasil pengukuran untuk bahagian pelanggan atau persediaan pemeriksaan yang ditetapkan.*
Namakan Ciri Sebelum Membaca Tolok
Kebulatan menerangkan keadaan bentuk keratan rentas. Selekoh paksi menerangkan laluan spatial paksi rujukan. Runout ialah ukuran berputar relatif kepada persediaan datum dan boleh termasuk berbilang penyumbang. Coaxiality, concentricity dan cylindricity juga mempunyai definisi yang berbeza dan keperluan pemeriksaan. Lukisan mesti mengenal pasti ciri yang mengawal penerimaan.
| Isyarat atau ciri | Soalan diagnostik |
|---|---|
| Kebulatan / lobing | Adakah jejari setempat berubah apabila bahagian itu berputar? |
| Bengkok paksi | Adakah paksi rujukan menukar kedudukan sepanjang panjang? |
| habis | datum yang mana, penyokong dan stesen probe mencipta bacaan? |
| Hubungan sepaksi | Adakah berbilang ciri dibandingkan dengan paksi sepunya yang ditentukan? |
| Isyarat lekapan | Does reseating or changing support orientation change the result? |
Lihat kelurusan aci, habis dan TIR dan coaxiality versus runout for related terminology.
Inspect the Datum and Setup First
Before interpreting the part, verify the center features, journals or other reference surfaces, keadaan sokongan, kebersihan, hubungan kuar, rotation method and axial station. A damaged center, burr, dirty seat, incorrect support or probe contact on an interrupted surface can create an apparent runout that does not represent axis bend.

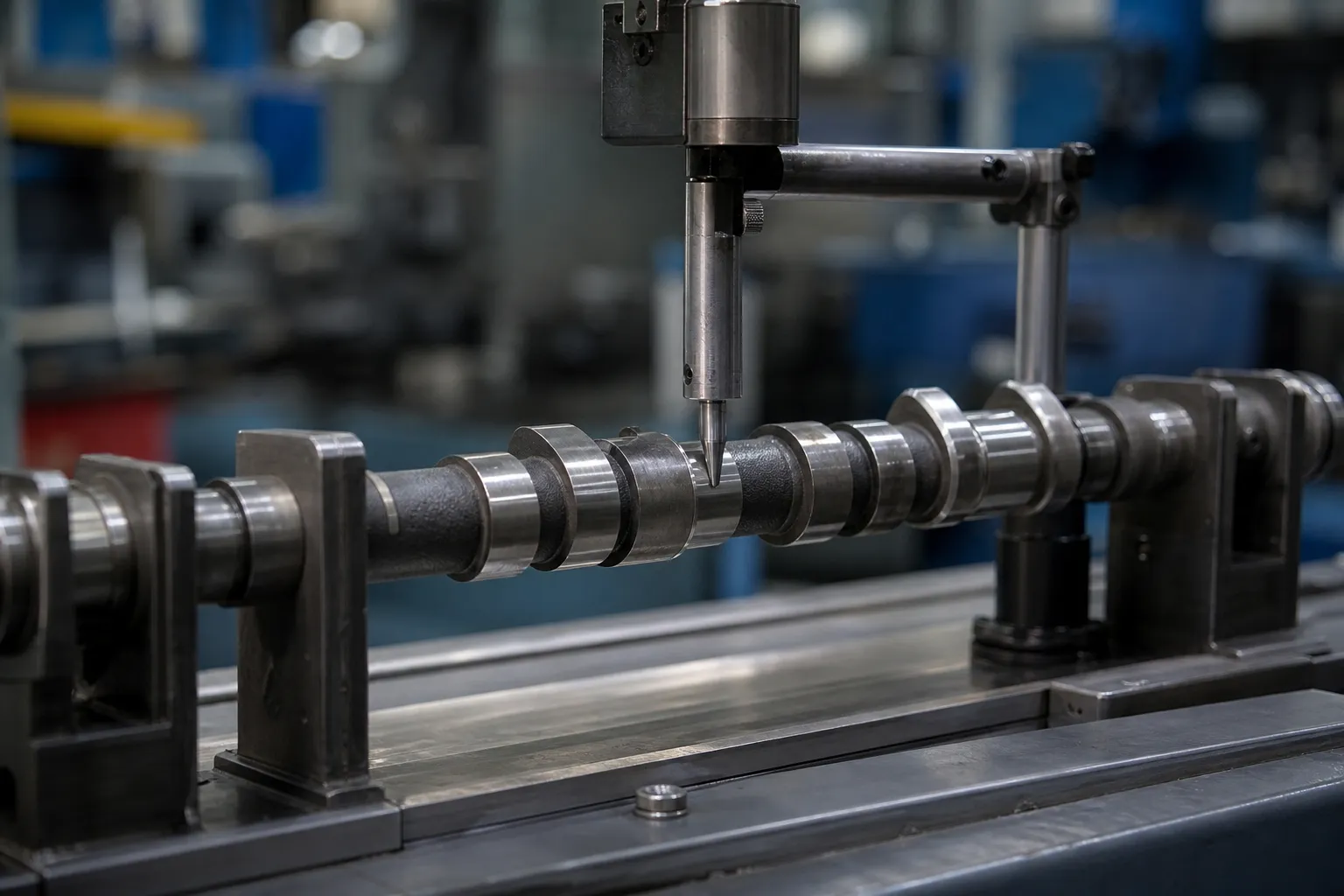

*Ilustrasi konsep kejuruteraan. It illustrates feature-aware journal measurement; datum sebenar, probe tracks and angular masks depend on the controlled workpiece.*
Use a reseat/repeat check and compare multiple stations. If the trace changes substantially after setup is repeated, investigate fixture or datum realization before applying correction force.
Compare Multiple Stations and Orientations
Selekoh paksi biasanya memerlukan peta paksi. Kebulatan tempatan atau lobing mungkin muncul di satu stesen tetapi tidak di stesen lain. Jumlah bacaan penunjuk tunggal pada satu titik tidak dapat membuktikan penyumbang mana yang mendominasi. Lokasi stesen rekod, orientasi, keadaan rujukan dan kesan atau hasil pengiraan yang diperlukan oleh prosedur penerimaan.

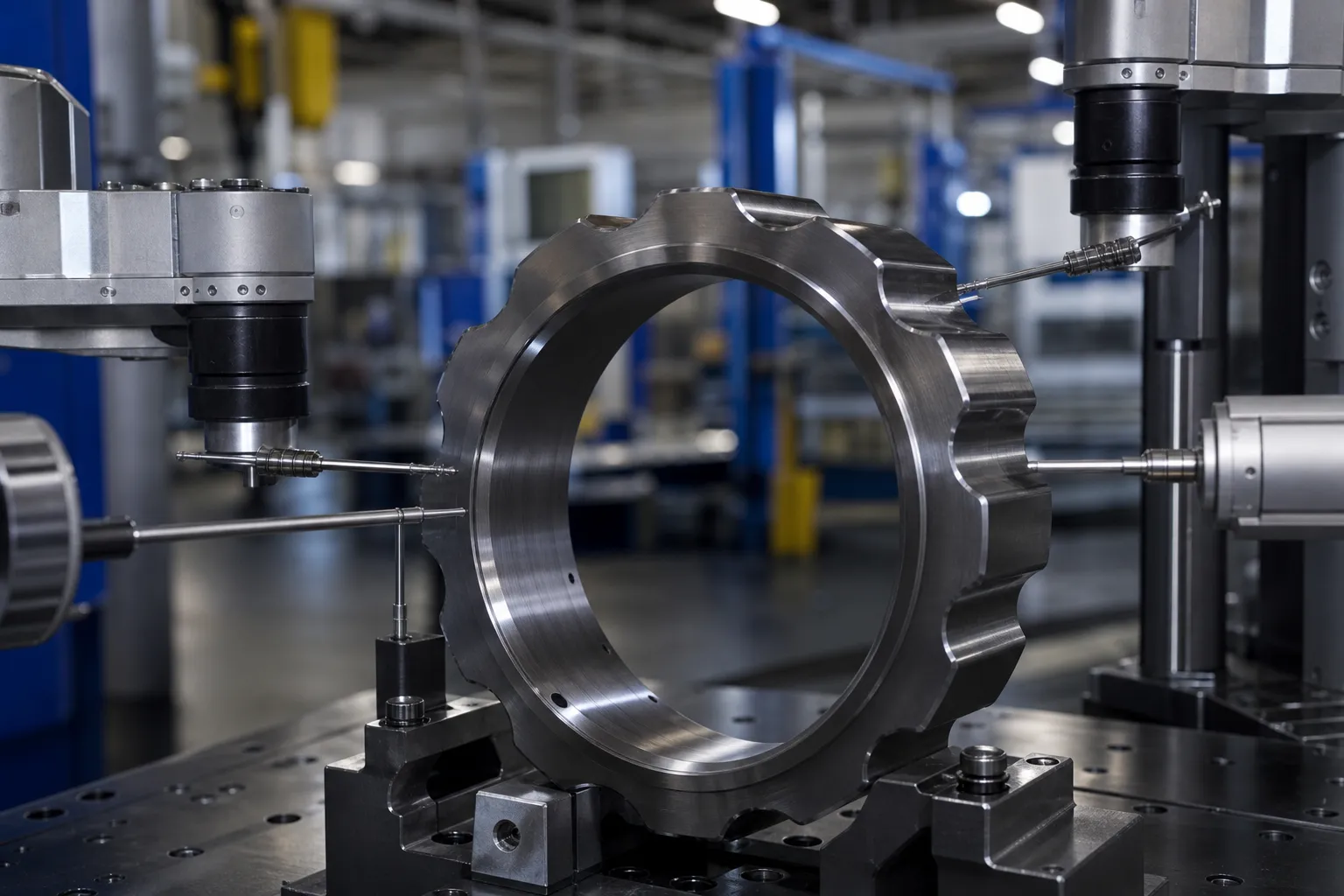

*Ilustrasi konsep kejuruteraan. Ia mewakili soalan ukuran putaran berbilang ciri, bukan lekapan yang diluluskan atau kesimpulan bahawa isyarat yang diperhatikan adalah bengkok.*
Pilih Respons Daripada Diagnosis
Jika bukti menyokong keadaan bengkok paksi dan terdapat zon hubungan/sokongan yang diluluskan, laluan meluruskan calon boleh dinilai melalui ujian sampel. Jika isyarat terutamanya bulat, geometri terganggu, isu datum, ralat lekapan atau perhubungan ciri yang berasingan, proses yang berbeza atau semakan pemeriksaan mungkin diperlukan. Jangan gunakan pelurus untuk mengimbangi masalah pengukuran.
Untuk pembetulan tempatan terkawal, lihat meluruskan titik-tekan. Untuk kaitan dengan kaedah pemeriksaan akhir, lihat tolok mesin berbanding korelasi tolok pelanggan.
Sahkan Dengan Tolok Pelanggan
Pelan sampel hendaklah termasuk keadaan yang diketahui/rujukan jika ada, ulang persediaan, beberapa stesen, ukuran keadaan terbebas, pengenalan bahagian dan lekapan, pengekalan data mentah dan korelasi tolok pelanggan. Hasilnya hendaklah menyatakan ciri yang dinilai dan ketidakpastian atau had persediaan yang kekal.
Soalan Lazim
Adakah TIR yang tinggi sentiasa bermakna aci bengkok?
Tidak. TIR boleh memasukkan datum, kebulatan, lekapan dan penyumbang lain. Diagnosis persediaan dan berbilang stesen dahulu.
Boleh meluruskan kebulatan yang betul?
Bukan sebagai kesimpulan umum. Kebulatan ialah keadaan geometri yang berbeza dan mungkin memerlukan proses atau laluan pemeriksaan yang berbeza.
Mengapa mengulangi persediaan?
Membaca semula selepas meletakkan semula membantu membezakan isyarat bahan kerja daripada sokongan, datum atau variasi lekapan.
