Juhtkruvid muudavad pöörleva liikumise täiturmehhanismides kontrollitud lineaarseks liikumiseks, positsioneerimissüsteemid, kompaktne automaatika ja samm-mootori sõlmed. Väike kurv võib tekitada radiaalse väljavoolu, ebaühtlane mutri liikumine, müra, lisandunud laagrikoormus või monteerimisraskused. Kuna niit on nii funktsionaalne pind kui ka keeruline kontaktgeomeetria, juhtkruvi ei saa käsitleda kui tavalist ümarlatti.
See väljapakutud juhtkruvide sirgendamise lahendus ühendab korratava tugipunkti tugi, pöörlemismõõtmine, kaitstud punkti vajutamine ja täielik ümbermõõtmine. See põhineb klientide teabel kahe väga erineva kandidaatosade perekonna kohta: lühike Ø6,35 × 75 mm kruvi ja neli proovitükki, mille suurus on Ø3,5 × 508 mm. Need mõõtmed loovad pikkuse ja läbimõõdu suhte ligikaudu 11.8 ja 145.1, nii et need nõuavad eraldi teostatavusaknaid, mitte ühte oletatavat masinaretsepti.

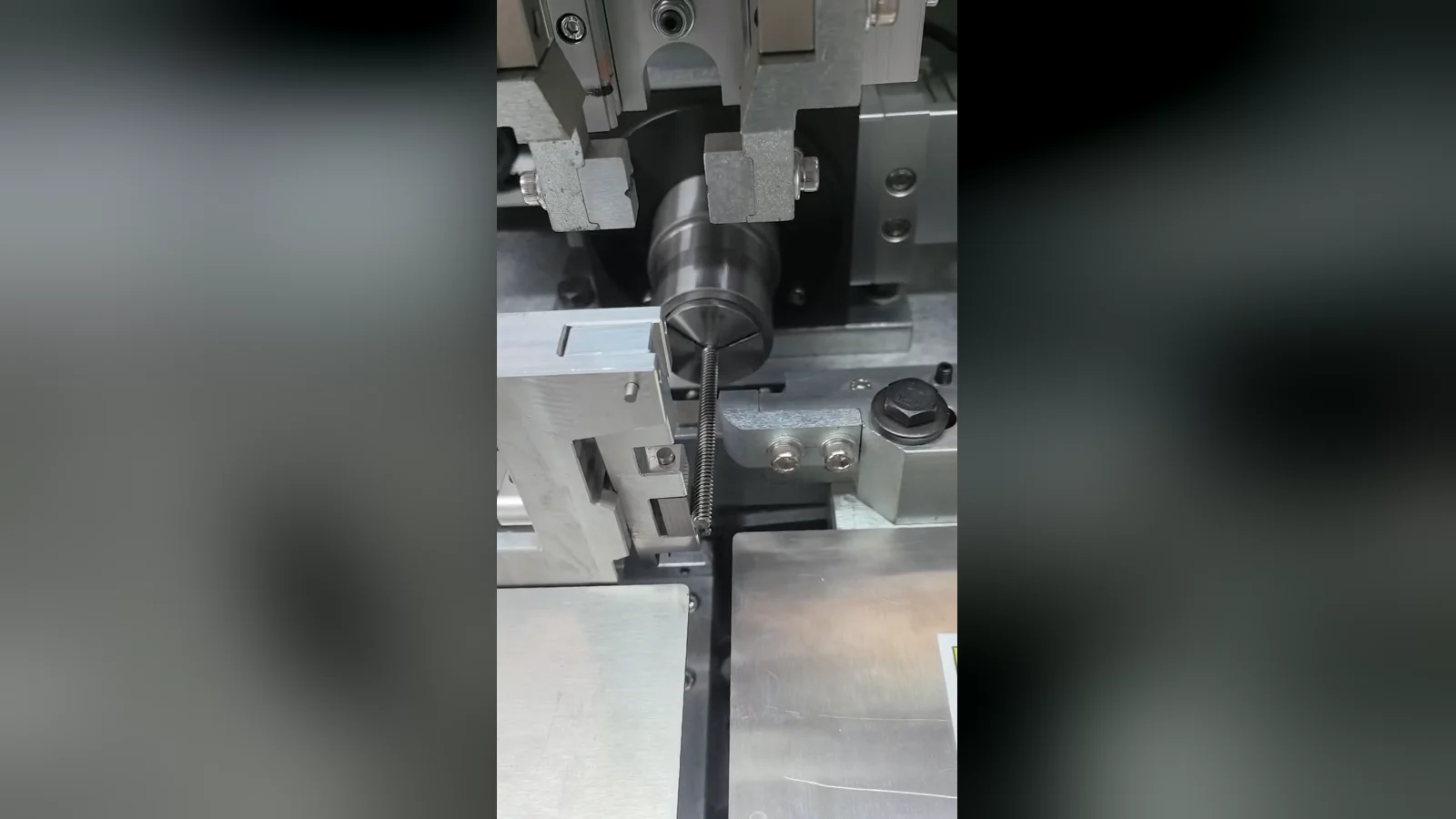

*Source-video frame.* It shows a threaded screw in a compact station but does not establish either customer geometry, automatic loading or a production capability.
Juhtkruvi projekti nõue
Klient kirjeldab rakendust samm-mootori juhtkruvina ja teatab mootori elektrilise nimiväärtuse 2.33 VDC kl 1.5 A. See hinnang võib aidata koostu tuvastada, kuid see ei määra võlli jäikust, sirgendamise jõud, mõõtmise nullpunkt või vastuvõetav väljavool. Õgendusettepanek peab põhinema kruvi joonisel, materjalist, kuumtöötlus, niidi vorm, protsessi etapp ja mõõtmete tolerants.
Rida, mis ütleb „neli tükki, Ø3,5 × 508 mm” käsitletakse teise geomeetria proovikogusena, kuni klient ei kinnita teisiti. Seda ei tohiks automaatselt liita Ø6,35-ga × 75 mm osa või kasutatakse universaalse masinavaliku nõudmiseks.
| Projekti element | Kliendi sisend / Olek |
|---|---|
| Töödeldav detail | Juhtkruvi, mis on seotud samm-mootori rakendusega |
| Kandidaat perekond A | Ø6,35 mm × 75 mm; L/D ≈ 11.8 |
| Kandidaat perekond B | Neli teatatud proovi, Ø3,5 mm × 508 mm; L/D ≈ 145.1 |
| Mootori reiting | 2.33 VDC kl 1.5 A; ainult koostu tunnus, mitte sirgendamise sisend |
| Praegune varustus | Klient teatab Galdabini seadmete varasemast kasutamisest |
| Materjal / Kõvadus | Tuleb kinnitada |
| Keerme vorm / Plii | Tuleb kinnitada |
| Sissetulev kurv | Mõõdetakse tüüpiliste proovidega |
| Lõplik nõue | Sirgus või TIR, tugipunkt ja mõõteasendid tuleb kinnitada |
| Kavandatud meetod | Suletud ahelaga pöörlemise mõõtmine ja kaitstud punktide press-sirgendamine |
Miks vajavad kahesuurused pered eraldi teostatavusaknaid?
Läbimõõt avaldab tugevat mõju painde jäikusele, samas kui pikkus muudab nii tugikäitumist kui ka mõõtmistundlikkust. The 75 mm kruvi on piisavalt kompaktne, et kinnitusele juurde pääseda, Disainis võivad domineerida lühikesed tugiulatused ja funktsioonide asukoht. The 508 mm screw is extremely slender relative to its diameter, so its apparent reading can change with support spacing, posture, probe force and its own weight.
The two families may still fit within one modular machine platform, but that conclusion requires sample testing. They may need different supports, probe ranges, press contact geometry, correction increments, loading methods and even different measurement orientations.
| Engineering Factor | Ø6.35 × 75 mm Family | Ø3,5 × 508 mm Family |
|---|---|---|
| Geomeetria | Short threaded shaft | Ultra-slender threaded shaft |
| Primary Fixture Risk | Limited room for supports, probe and press tool | Self-deflection and unstable long-span support |
| Measurement Sensitivity | Feature location and chuck/support error | Support position, sondi jõud, posture and environmental disturbance |
| Correction Strategy | Short-span, fine-displacement point correction | Mitme asendi tugi ja väga väike etapiline korrigeerimine pärast teostatavustesti |
| Käitlemine | Võimalik on käsitsi pesa või kompaktne automaatne söötmine | Tõenäoliselt on vaja pikkade osade juhtimist ja sasipundumisevastast käsitsemist |
| Jagatud retsepti eeldus | Ei ole lubatud | Ei ole lubatud |
Sirgus, Runout ja funktsionaalne nullpunkt
Sirgus ja radiaalne väljavool ei ole omavahel asendatavad. Sirgus kirjeldab elemendi kõrvalekallet ideaalsest sirgjoonest. Radiaalset väljajooksu või kogu näidatud väljajooksu mõõdetakse sel ajal, kui osa pöörleb ümber määratletud võrdluspunktide ja sõltub seetõttu valitud nullpunktist. The distinctions are covered in more detail in võlli sirgus, otsa ja TIR.
Täppiskruvi jaoks, funktsionaalne viide on sageli seotud laagripäevikutega, tugi lõpeb, keskpunktid või mõni muu joonise tugipunkt. THK kirjeldab kruvi-võlli läbijooksu mõõtmist tugitelje suhtes, including support on journal portions and readings at several axial positions while rotating the shaft. KURODA likewise lists bearing-mount runout and total runout or curvature of the complete screw-shaft center among ball-screw inspection items. These principles show why a quotation cannot be based only on outside diameter and length.
| Aktsepteeritav element | Definition Required Before Guarantee |
|---|---|
| Controlled Characteristic | Shaft straightness, radiaalne väljavool, TIR or assembly runout |
| Datum | Laagripäevikud, keskused, support ends or drawing-defined reference |
| Measuring Positions | Exact smooth diameters, nut circumference or dedicated gauge positions |
| Measurement Posture | Horizontal, vertical or drawing-matched support condition |
| Probe Method | Kontaktjõud, tip geometry, rotation speed and filtering |
| Final Limit | Numerical tolerance and gauge correlation method |
| Pinna aktsepteerimine | Permitted marks on journals, niit ja mittefunktsionaalsed alad |
Miks keermestatud pind protsessi muudab?
Spiraalne niit ei anna sama signaali kui sile silindriline kang. Otse harjale asetatud sond võib jälgida keerme geomeetriat, pinna muutus või sammuga seotud liikumine, mitte ainult võlli keskjoon. Eelistatud on mõõtmine sileda laagri tihvti või kinnitatud võrdlusläbimõõduga, kui see kujutab endast funktsionaalset nullpunkti.
Kui joonisel puudub sobiv sile mõõtepind, lahendus võib vajada spetsiaalset peamutrit, mutri ümbermõõdu mõõtmine, optiline meetod või muu valideeritud gabariidi kontseptsioon. The method must be proven against the customer's final inspection; seda ei tohiks valida ainult videokaadri hulgast.
Keermekaitse on korrigeerimise ajal sama oluline. Roton soovitab juhtkruvide jaoks press-tüüpi sirgendamist ja hoiatab, et lihtvarrastele mõeldud rullsirgestusmeetodid võivad keermeid kahjustada. Selle juhised nõuavad silindri kontrollitud liikumist ja pehmeid jalatseid silindril ja tugedel. Lõplik kontaktmaterjal ja profiil tuleb ikkagi valida tegeliku kruvimaterjali jaoks, kõvadus, viimistlus ja lubatud kontakttsoonid.

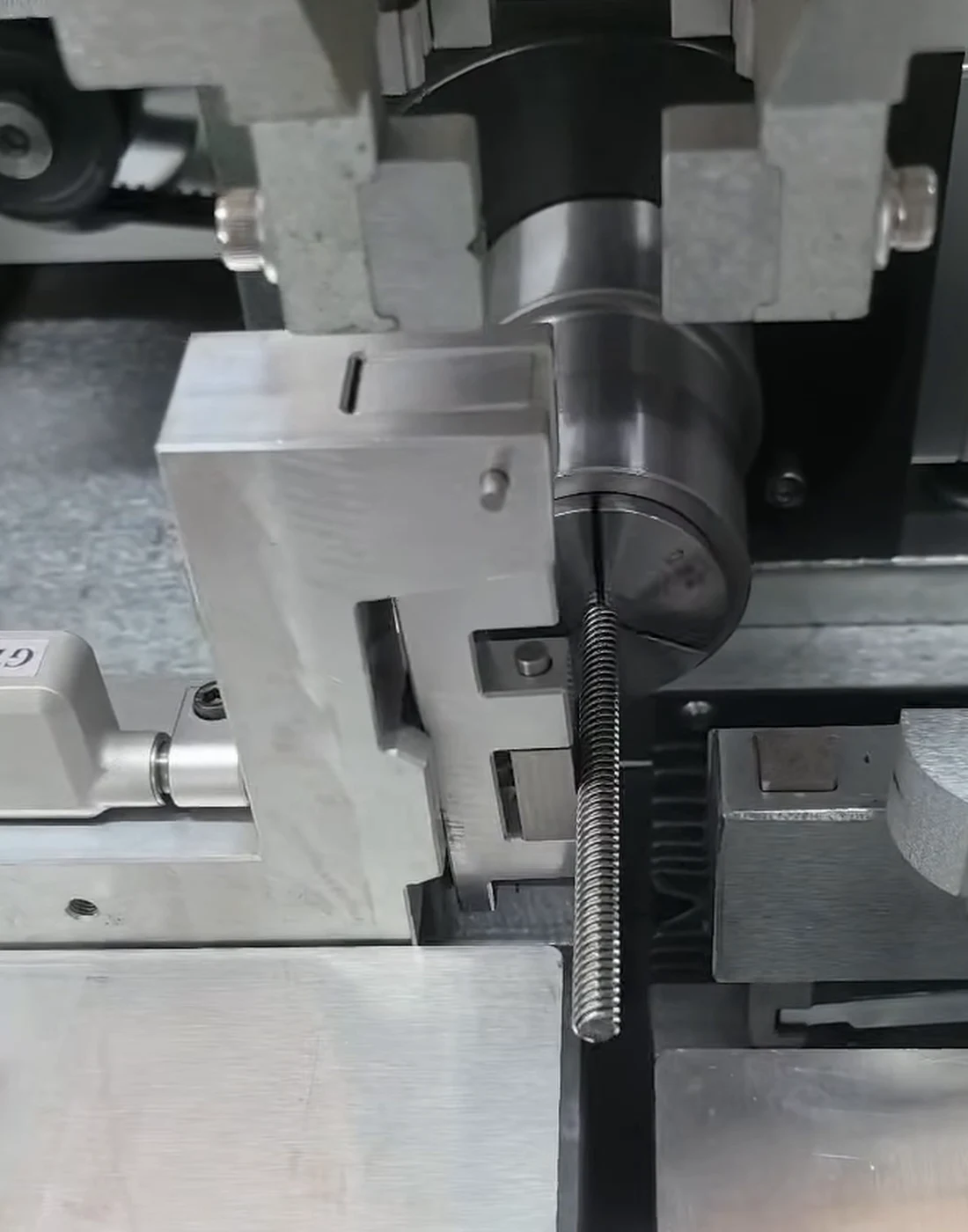

*Source-video frame.* Datum selection, contact locations and measurement relevance must be confirmed from the approved drawing.
Soovitatav sirgendamise meetod
Eelistatud lähtekontseptsioon on automaatne punktpressimise sirgendamine koos pöörleva läbijooksu mõõtmisega. Osa on toestatud kokkulepitud lähtepunktile, pööratakse painde suuruse ja nurga suuna leidmiseks, indekseeritud parandusnurgale, vajutatakse kontrollitud sammuga ja seejärel mõõdetakse uuesti.
See lähenemisviis võimaldab tööriistal vältida tundlikke keermeharjasid, õlad, allalõiked ja valmis ajakirjad. Samuti toetab see mudelispetsiifilisi piiranguid lühikese kruvi ja ülisihvaka kruvi jaoks. Pideva rullsirgendaja võib sobida mõne ühtlase tooriku jaoks enne keerme genereerimist, kuid seda ei tohiks pidada sobivaks valmis juhtkruvi jaoks. The broader selection criteria are summarized in pressi sirgendamine versus rullsirgendamine.
MAE identifitseerib avalikult long, õhukesed kuulkruvid täpseks sirgendamiseks, while Roton's application guidance favors press-type correction for threaded screws. Need viited toetavad protsessi põhimõtet, kuid need ei tõesta, et kumbki teatatud kliendi suurus oleks juba StraighteningTechi näidiskatse läbinud.
Kavandatud suletud ahelaga sirgendamise protsess
Seotud 24-sekundiline video näitab keermestatud juhtkruvi kompaktselt pöörlevas vormis, tugi- ja parandusjaam. See kinnitab valmis niidi ja punktiparanduskontseptsiooni olemasolu. See ei näita samm-mootorit, teatatud mõõtmed, automaatne laadimine, täielik tootmistsükkel, lõplik tolerants või neli pikka proovitükki.
| Samm | Protsess | Peamine juhtseade |
|---|---|---|
| 1 | Tuvastage osade perekond ja laadige retsept | Vältida 75 mm ja 508 mm perekonnad kinnitamata seadete jagamisel |
| 2 | Laadige tühi kruvi või heakskiidetud koost | Kinnitage protsessi etapp ja kaitske mootori laagreid või liitmikke |
| 3 | Määrake funktsionaalne tugipunkt | Kasutage joonistustega heakskiidetud päevikuid, keskused või spetsiaalsed toed |
| 4 | Pöörake ja mõõtke | Määratud teljepunktides registreerige painde suurus ja nurgaasend |
| 5 | Kinnitage signaal | Lõimega seotud variatsiooni tuvastamine, ebastabiilne tugi või liigne sondi mõju |
| 6 | Valige tugi- ja pressipositsioonid | Vältige niidi kahjustamist, nõrgad üleminekud ja kaitstud pinnad |
| 7 | Rakendage kontrollitud parandus | Kasutage piiratud nihke ja kinnitatud jõu/käigu akent |
| 8 | Mõõtke kõik vajalikud punktid uuesti | Kinnitage vastus samal tugipunktil ja tugitingimusel |
| 9 | Korrake piirides või klassifitseerige NOK | Peatuge parandus-loendusel, jõudu, löögi või konsistentsi piirid |
| 10 | Salvestage tulemus ja laadige maha | Vajadusel säilitage enne/pärast väärtused ja retseptiandmed |
Laadimise ja töötlemise etapp
Eelistatud tootmisetapp on tavaliselt paljas kruvivõll enne mootori kokkupanemist, sest valmis koostu vajutamine võib koormuse üle kanda mootori laagritesse, sidur või rootor. Kui klient vajab spetsiaalselt kokkupandud mootori-kruvi läbijooksu korrigeerimist, kinnitus- ja vastuvõtumeetod tuleb sõlme ümber ümber kujundada ja kinnitada kandekoormuse jaoks.
Tugipunkti tugi ja esialgne mõõtmine
Võll toestatakse kokkulepitud viidetele ja pööratakse läbi kontrollitud tsükli. Ø3,5 jaoks × 508 mm perekond, toe asukohad ja sondi jõud peavad olema mõõtmisspetsifikatsiooni osa. Ühe tugipaigutusega võetud näitu ei saa otseselt võrrelda teises asendis võetud näiduga ilma korrelatsioonita.
Signaali valideerimine
Juhtseade peaks enne pressikäskluse andmist ebajärjekindlad näidud tagasi lükkama. Võimalike põhjuste hulka kuuluvad saastunud toed, lahtine padrun, sobimatu sondi ots, keerme geomeetria otsene jälgimine või ülipeenikese võlli isepainde. Usaldusväärsuskontroll ja kordusmõõtmine on ohutumad kui iga piigi käsitlemine kõverana.
Ohutu tugi- ja paranduspositsioon
Heakskiidetud kontakttsoonid tuleb võtta jooniselt. Valmis niidiharjad, teravad niidi otsad, allahindlusi, õlad ja laagripinnad võivad olla kaitstud või piiratud. Pehme, kontuuriga ja vahetatavad tugi-/rambikud võivad märgistust vähendada, kuid nende materjal peab olema töödeldava detailiga kokkusobiv ja kontrollitud kulumise suhtes.

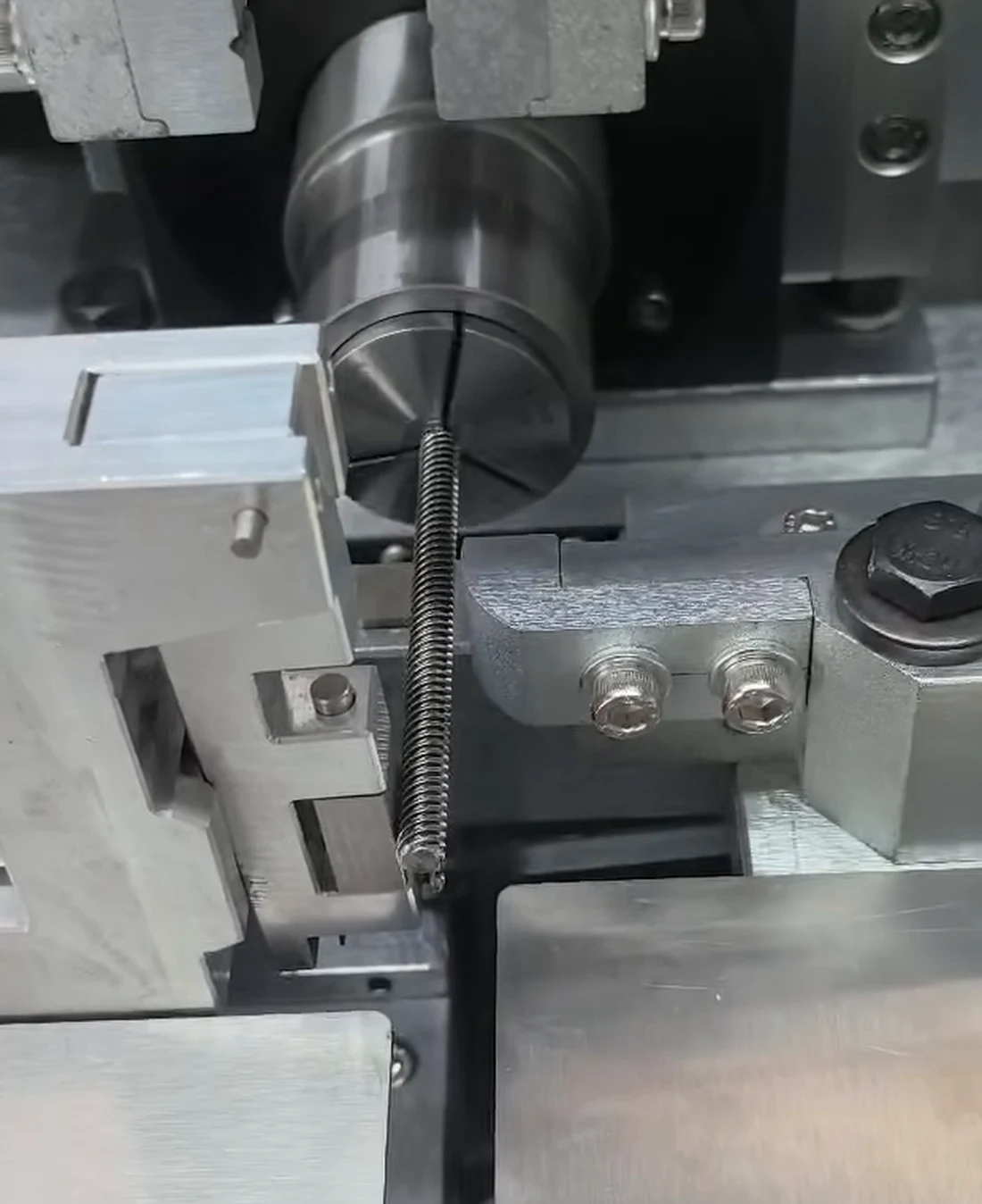

*Source-video frame.* It illustrates a point-correction concept only; groove protection and force limits require representative sample validation.
Kontrollitud parandus ja tagasilöök
Sirgendamiseks on vaja kontrollitud ülepainutamist, nii et elastne tagasitõmbejõud viiks võlli sihtmärgile lähemale. Nõutav nihe ei ole universaalne protsent. Oleneb materiaalsest seisukorrast, läbimõõt, kohalik keerme/juure geomeetria, tugiulatus ja sissetulev painutus. Seetõttu peab esialgne parandus olema konservatiivne ja viimistletud mõõdetud proovi vastusest.
Ümbermõõtmine ja sorteerimine
Pärast iga korrigeerimist, kõik vajalikud punktid mõõdetakse uuesti, kasutades sama tugipunkti ja tugitingimust. Osa aktsepteeritakse ainult siis, kui kokkulepitud tunnus on lubatud hälve. Osa, mis jõuab kinnitatud jõuni, insult, tsükli või mõõtmise konsistentsi piirang liigitatakse korduva vajutamise asemel NOK-iks või tehniliseks ülevaateks.
Üliõhuke Ø3,5 × 508 mm Tehnilised juhtnupud
L/D suhe on ligikaudu 145.1 muudab selle perekonna praeguses teabepaketis kontrollivaks riskiks. Masin peab eristama tegelikku püsipainet toe paigutusest tulenevast läbipaindest, gravitatsiooni, kontaktjõud või käsitsemine. Laadimise ajal võib vaja minna pikaosalisi juhendeid, kuid need peavad mõõtmise ajal korduvalt vabastama või paiknema, et nad ei varjaks võlli loomulikku seisundit.
| Risk | Võimalik mõju | Valideerimise kontroll |
|---|---|---|
| Omakaalu tugede vahel | Nähtavad painde muutused tugivahe või kehaasendiga | Määrake tugikohad ja korreleerige tootmismõõtur |
| Sondi kontaktjõud | Andur muudab positsiooni, mida ta mõõdab | Madala jõuga sond või valideeritud kontaktivaba meetod |
| Pikk toetamata saba | Vibratsioon ja ebastabiilne nurganäit | Täiendavad juhitavad toed või alternatiivne suund |
| Väike parandusaken | Üks löök muudab kurvi ümber või lokaliseerib | Peen nihke eraldusvõime ja etapilised parandused |
| Lõime kontakt | Harja kahjustus või kõrgusega seotud mõõtesignaal | Kaitstud tööriistad ja joonisel heakskiidetud mõõtmismeetod |
| Käitlemine | Sassis, kriimustus või uus painutus enne mõõtmist | Juhitud laadimine, kontrollitud ladustamine ja osade eraldamine |
Soovitatav masina ja lahtri konfiguratsioon
| Moodul | Kavandatud nõue | Projekti piir |
|---|---|---|
| Masina kontseptsioon | Täpne automaatne sirgendamise jaam | Lõplik platvorm valitakse pärast mõlema perekonna testimist |
| Mõõtmine | Madala jõuga kontakt- või valideeritud kontaktivaba väljalaskesüsteem | Peab reprodutseerima kokkulepitud lähtepunkti ja gabariidi meetodi |
| Pöörlemine | Täppispadrun, keskused või ajakirjade toed | Ainuüksi lõime ei peeta lähtepunktiks |
| Toetab | Reguleeritav, kontuuritud, vahetatavad kontaktid | Eraldi paigutused lühikeste ja ülipeenikeste kruvide jaoks |
| Vajutage Ühik | Peennihkega servoelektriline või täppishüdrauliline korrektsioon | Proovide põhjal määratud jõu ja käigu vahemik |
| Tööriistad | Pehme/kaitstud ramp ja tugisisud, kus sobib | Materjalid ja kontaktmärgid nõuavad kinnitust |
| Juhtnupud | Mudel retseptid, usutavuse kontrollid ja suletud ahela korrektsioon | Pole jagatud retsepti ilma kinnitamiseta |
| Laadimine | Käsiraamat, ajakiri või automatiseeritud käsitsemine | Valitud osa stabiilsuse järgi, helitugevus ja taktisagedus |
| Andmed | Sissetulevad/lõplikud näidud, paranduste arv ja OK/NOK | Jälgitavuse tase on määratletud kliendi nõudega |
| Ohutus | Valvamine, blokeeringud, ülekoormuse ja ebanormaalsete mõõtmiste alarmid | Nõutav tootmiskonfiguratsiooni jaoks |
Olemasolevate seadmete asendamise võrdlusuuringud
Klient teatab Galdabini seadmete varasemast kasutamisest ja hindab alternatiivset allikat. Vastutustundlikul võrdlusel tuleks kasutada sama tüüpilist proovipartii, sama nullpunkt ja gabariit, sama vastuvõtmise tolerants ja samad pinnakahjustuse kriteeriumid. Samuti tuleks võrrelda korrektsioonimäära, tsükli aeg, üleminek, valed tagasilükkamised, hoolduse juurdepääsu ja andmete nõuded.
Ettepanek ei tohiks kaubamärgi nimetuses väita, et see on samaväärne Galdabiniga, foto või nimiläbimõõdu vahemik. Samaväärsust saab toetada ainult kokkulepitud osade dokumenteeritud võrdlusaluse või FAT/SAT-tulemusega.
| Võrdluselement | Nõutavad tõendid |
|---|---|
| Mõõtmise korrelatsioon | Sama kuupäev, mõõtepunktide ja kalibreeritud gabariidi võrdlus |
| Lõplik kvaliteet | Tulemused enne/pärast tüüpilistes tavalistes ja halvima juhtumite osades |
| Keermekaitse | Visuaalne, mõõtmete ja funktsionaalne aktsepteerimine pärast sirgendamist |
| Protsessi võimekus | Piisav valimi suurus pärast parandusretsepti on stabiilne |
| Läbilaskevõime | Ajastatud tsükkel koos laadimisega, iteratsioonid, mahalaadimine ja tavalised peatused |
| Üleminek | Demonstrated tooling and recipe switch for both size families |
| Töökindlus | Alarm, maintenance and repeatability review during trial or acceptance |
Projekti valideerimine enne lõplikku pakkumist
Representative samples should cover both geometries, tavalised ja halvimal juhul sissetulevad kurvid, every material or heat-treatment condition and all relevant thread/journal variants. Each trial should record the support condition, mõõtmise nullpunkt, incoming waveform, parandusasend, jõud/löök, kui see on saadaval, lõpptulemus, correction count and any surface effect. A documented straightening sample-test acceptance plan should define how those results become an approval decision.
The Ø3.5 × 508 mm sample family should be evaluated separately for measurement repeatability before correction trials begin. If the gauge cannot distinguish part bend from support- or probe-induced deflection, a straightening result cannot be guaranteed reliably.
Information Needed for a Lead Screw Straightening Proposal
Please provide the screw drawing, confirmation of whether the two sizes are separate models, sample quantity and annual volume, materjal ja kõvadus, niidivorm ja plii, kuumtöötlemise ja mehaanilise töötlemise etapp, laagripäeviku ja keskuse asukohad, sissetuleva väljavoolu jaotus, lõplik omadus ja lähtepunkt, lubatud tugi/pressitsoonid, kaitstud pinnad, mootori kokkupaneku etapp, lüüa sihtmärki, laadimissuund ja representatiivsed proovid.
Need sisendid võimaldavad lahendusmeeskonnal valida mõõtmismeetodi, tugi paigutus, ajakirjanduse resolutsioon, ohutu korrigeerimise aken, tööriistad, käsitsemis- ja vastuvõtuplaan ilma ainuüksi mootori hinnangu või video põhjal arvamata.
Inseneri tugibaas
- THK kuulkruvi täpsus ja kinnituspinna mõõt kirjeldab läbijooksu tugitelje suhtes ja mõõtmist mitmes aksiaalses asendis.
- KURODA kuulkruvi kontrollimise juhend loetleb joonisel põhinevate kontrollielementide hulgas laagrite kinnituse väljajooksu ja kruvivõlli kogukõveruse.
- Rotoni juhtkruvi sirgendamise juhtimine soovitab kontrollitud press-tüüpi sirgendus- ja niidikaitsejalatseid.
- MAE tooriku rakendused tuvastab kaua, õhukesed kuulkruvid täpseks sirgendamiseks.
Need allikad toetavad ainult tehnilisi põhimõtteid. They are not evidence of achieved results for the customer's reported parts.
KKK
Kas üks masin saab sirgeks ajada mõlemad Ø6,35 × 75 mm ja Ø3,5 × 508 mm juhtkruvid?
Võimalik, kui mõõtepiirkond, toetab, ajakirjanduse resolutsioon, käsitsemis- ja korrigeerimisaken katavad mõlemad pered. L/D erinevus on piisavalt suur, et seda tuleb tõestada eraldi tööriistade ja näidiskatsetega, ei eeldata ainult läbimõõdu järgi.
Kas 2.33 VDC kl 1.5 Mootori nimiväärtus mõjutab sirgendusjõudu?
Ei. See aitab tuvastada samm-mootori koostu, kuid ei määratle kruvi materjali, painde jäikus, keerme geomeetria, tugiulatus või sirgendamine.
Kas kruvi tuleb sirgendada enne või pärast mootori kokkupanekut?
Paljas kruvivõll on eelistatud käivitusaste, kuna see väldib korrektsioonikoormuse ülekandmist mootori laagritesse või siduritesse. Montaaži korrigeerimine on võimalik ainult spetsiaalse kinnituse ja heakskiidetud laagrikoormuse ja väljajooksu kontrollimise kavaga.
Kas masin saab mõõta otse niidi peal?
Ainult niidivormi ja lõppkontrolli jaoks valideeritud meetodiga. Sujuvad ajakirjad, laagripesad, keskused, meistermutter, Mutri ümbermõõt või sobiv optiline meetod võib anda usaldusväärsema funktsionaalse võrdlusaluse.
Kuidas on niidid pressimise ajal kaitstud?
Retsept määratleb heakskiidetud tugi- ja pressitsoonid, samas kui kontuuriga vahetatavad kontaktid jaotavad koormust. Sobivad võivad olla pehmed kingamaterjalid, kuid lõplik materjal ja geomeetria peavad läbima tegelike kruvide pinna ja funktsionaalsuse kontrolli.
Mida tõestab projekti video?
See näitab keermestatud juhtkruvi kompaktses pöörlevas/tugi-/parandusjaamas. See ei tõenda teatatud mõõtmeid, mootori kokkupanek, automaatne söötmine, tsükli aeg, lõplik tolerants või pika kruvi tulemus.
Kas alternatiivsele masinale on võimalik tagada samaväärne olemasoleva Galdabini seadmetega?
Alles pärast sama proovi võrdlusalust, kasutades sama nullpunkti, mõõdik, sallivus, pinna kriteeriumid ja tootmistingimused. Ilma nende tõenditeta ei tohiks lubada brändidevahelist samaväärsust.
Järeldus
Juhtkruvi sirgendamine sõltub funktsionaalsest tugipunktist, keermekaitse ja tegelikule geomeetriale vastav parandusaken. Teatatud Ø6,35 × 75 mm ja Ø3,5 × 508 mm osad kujutavad endast väga erinevaid mõõtmis- ja tugiprobleeme, seega tuleks neid käsitleda kahe kinnitatud retseptina, isegi kui üks moodulmasin katab lõpuks mõlemad.
Saatke oma joonised, materjal ja kõvadus, niidi üksikasjad, sissetulevate ja sihtpunktide väljavoolu määratlused, tootmise etapp, maht ja representatiivsed proovid teostatavuse läbivaatamiseks. StraighteningTech arendab mõõtmist, tööriistad, parandus- ja aktsepteerimiskontseptsioon tooriku tõendite põhjal, mitte soovitada seadmeid ainult mootori nimiväärtuse või nimiläbimõõdu järgi.
