Automatisk uträtning kan generera processsignaler som förtjänar undersökning: ett oväntat kraftförskjutningssvar, en akustisk händelse, en onormal geometriförändring, ett upprepat korrigeringsfel eller annat definierat tillstånd. Dessa signaler kan hjälpa en produktionslinje att stoppa, isolera och dirigera en del för granskning. De är inte automatiskt bevis på att det finns en spricka, och de är inte automatiskt ett substitut för en kvalificerad NDT-metod.
Den här artikeln är ett ramverk för riskkontroll. Det hävdas inte att StraighteningTech för närvarande levererar sprickdetekteringssensorer, upptäcker en definierad sprickstorlek, uppfyller en viss standard eller ersätter magnetisk partikel, ultraljuds-, virvelströms- eller annan formell inspektion. Dessa funktioner kräver en separat verifierad metod, kända prover och godkännande av kvalitetssystem.

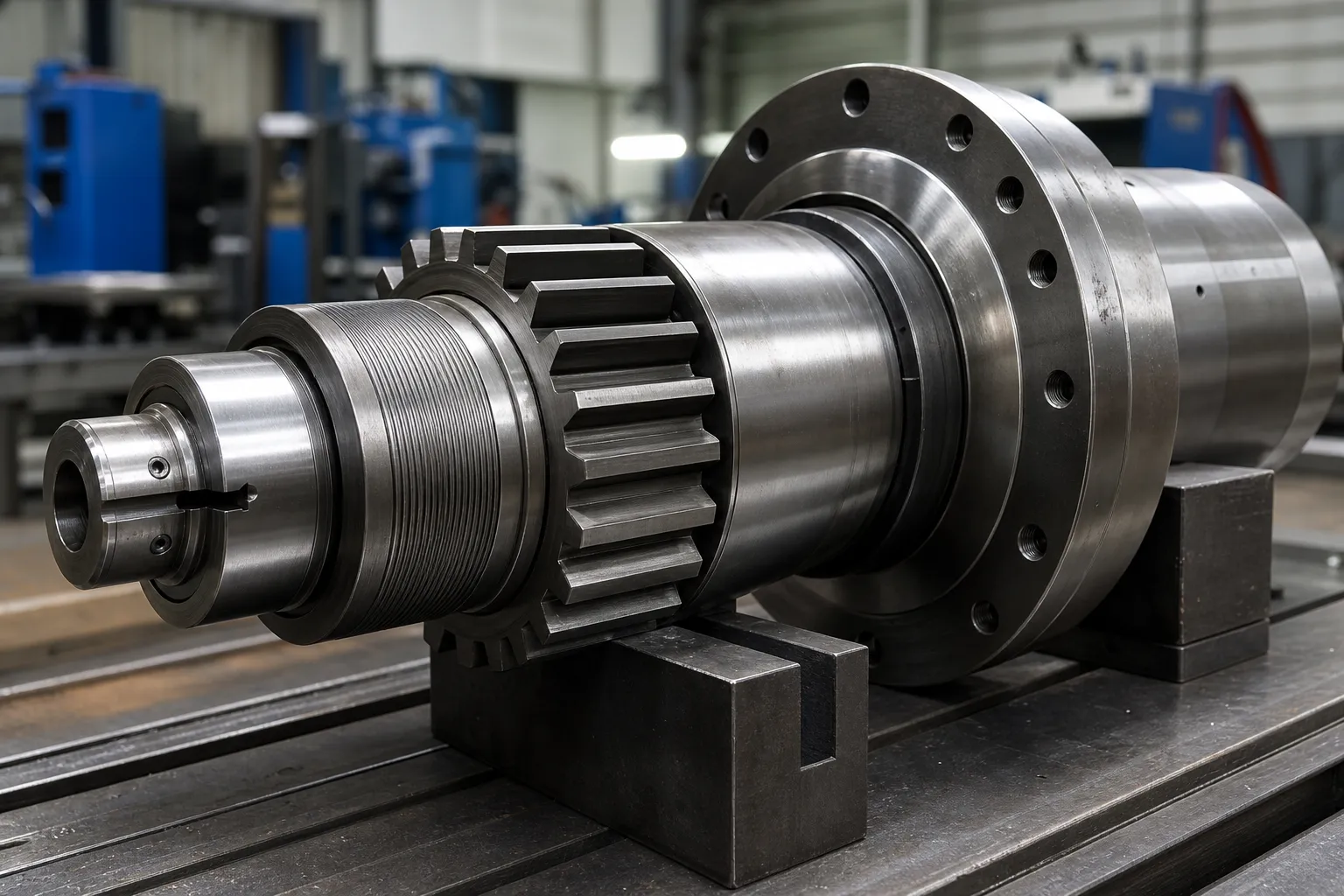

*Engineering koncept illustration. Den visar en kandidatmätning-och-korrigeringskontext; det indikerar inte att en spricksensor eller detekteringsalgoritm är installerad.*
Utvecklingsplanen bör använda kända normala, känd misstänkt och, där det är tillåtet, kända referensförhållanden för att fastställa huruvida signalen korrelerar med det erforderliga beslutet. Det får inte sluta sig till detektionsprestanda från en konkurrentfunktionslista eller en enda framgångsrik testversion.
Varför uträtning är en naturlig integritetskontroll
Sprickor som är relevanta för uträtning har en kort lista över ursprung: tidigare tillverkning skrev in dem, eller själva korrigeringsprocessen placerade dem där. På den inkommande sidan, dämpa sprickor från värmebehandling, sömmar och veck från rullning eller ritning, och slipmissbruk på bearbetade ytor finns alla innan delen når pressen - och en del som har en skarp diskontinuitet reagerar annorlunda på plastisk böjning än en sund., eftersom diskontinuiteten koncentrerar stam lokalt. På processsidan, aggressiv korrigering, upprepad omvänd böjning, och korrigering av ett material i ett sprött tillstånd kan initiera sprickor som ingen inkommande inspektion skulle ha hittat. De två kategorierna kräver olika svar: inkommande sprickor är ett leverantörskvalitetsproblem som dyker upp på din station, medan processinitierade sprickor är ett processdesignproblem som ägs inuti korrigeringsslingan - gränsen arbetade igenom i överuträtning och sprickbildning.
Hur som helst, riktningsstationen ser delen i ett tillstånd som ingen inspektionsbänk replikerar: under belastning, i plastisk deformation, med sin styvhet och respons synligt slag för slag. Det är därför pressen är en naturlig integritetskontroll trots att den inte är ett NDT-instrument. Signalerna finns för att ta emot; ingenjörsarbetet gör att de betyder något.
Signalfamiljerna tillgängliga på pressen
Fyra signalfamiljer är realistiskt tillgängliga på riktutrustning, och var och en har ett distinkt informationsinnehåll. Kraft-förskjutningsbeteende är det rikaste: en ljudsektion deformeras längs en repeterbar kurva, och avvikelser från den kvalificerade kurvformen - ett tidigt lastfall, en oväntad platå, ett steg i svaret — indikera att sektionen beter sig onormalt någonstans längs lastbanan, vare sig från en materiell diskontinuitet, ett inställningsfel eller en geometri utanför den förväntade kartan. Akustiska händelser är de skarpaste: en distinkt frigöring av töjningsenergi är hörbar och kan avkännas, även om omgivande buller på ett produktionsgolv gör fristående akustisk detektering ömtålig. Geometrirespons täcker fall där delen rör sig mindre, mer, eller annorlunda än den kvalificerade korrigeringsmodellen förutsäger — en spricka som korsar korrigeringszonen minskar lokal stelhet och visar sig som onormala rörelser. Konvergensfel - upprepade korrigeringsförsök som aldrig når målet - är den långsammaste men mest lömska signalen, eftersom dess vanliga orsaker är vardagliga, och den sällsynta orsaken är en del som inte kan rätas ut eftersom den inte längre är kontinuerlig på det sätt som processen antar.
Ingen av dessa familjer är specifik för sprickbildning. Var och en svarar “är den här delen som beter sig som den kvalificerade befolkningen?”, inte “innehåller denna del en spricka av en given storlek?”. Det gapet mellan avvikelsedetektering och feldetektering är den ärliga gränsen för processövervakning, och det är precis därför verifieringsvägen – inte själva larmet – bär kvalitetsbeslutet. Bakgrunden för tolkning av kraftslag sitter bredvid punkt-press process övning, där samma kurvor används för korrigeringskontroll.
Integrera riskkontroller i korrigeringsslingan
En kontrollerad rutt kan vara:
- identifiera del/parti, ritningsrevision och godkänt recept;
- slutföra inkommande inspektioner och kontroller av hårda avslag;
- fastställa datumet och förvärva baslinjegeometri/processdata;
- utföra den godkända korrigeringssekvensen;
- utvärdera de definierade processsignalerna och geometrisvaret;
- släpp och mät om delen;
- rutt PASS, omarbetningsberättigad, håll för verifiering och avvisa resultat separat;
- behålla spårbarheten, bevis och granskarens disposition.
Rutten bör innehålla ett villkor om ingen framsteg. Upprepade korrigeringsförsök utan förväntat svar kan vara en anledning att stoppa och isolera delen, inte en anledning att fortsätta använda våld.
Definiera NOK-isolering och verifiering
NOK är inte en universell kategori. Linjen bör särskilja ett mätnings-/installationsproblem, en processövervakare varning, en bekräftad avvikelse, en omarbetningskandidat och en del som kräver oberoende besiktning eller teknisk disposition. Fysisk segregation, statusmärkning, spårbarhet och behörighet att lämna ut måste definieras.
*Engineering koncept illustration. Det representerar beslut om processledning, inte ett installerat sprickdetektering eller automatiskt sorteringssystem.*
| Händelse | Minsta svar att definiera |
|---|---|
| Processsignalen överskrider tröskeln | Stopp/håll regel, datafångst och ansvarsfull granskning |
| Geometri svarar inte som förväntat | No-progress limit och teknisk utvärdering |
| Formell inspektion krävs | Godkänd metod, acceptanskriterium och auktoritet |
| Omarbetning övervägs | Maximalt antal försök, ommätning och separat kvalitetsgodkännande |
| Bekräftat avslag | Isolering, spårbarhet och dispositionsregister |
För de bredare kontrollerna, se NOK sorterings- och omarbetningsgränser och rätningsprov test och acceptans.
Där mätrespons ingår i utredningen, maskinmätare kontra kundmätare korrelation hjälper till att definiera gränsen mellan en linjesignal och den kontrollerade kundacceptansmetoden.
Trösklar, Falska larm och missade händelser
Varje tröskelvärde som dras på en processsignal växlar två felfrekvenser mot varandra. Sätt det hårt, och normal del till del variation — olika partier, temperaturförskjutning, verktygsslitage, ärlig mätning scatter — korsar den regelbundet, översvämma granskningsvägen med bra delar tills operatörerna lär sig att ignorera larm. Sätt den lös, och de onormala delarna som motiverade övervakningen glider fram utan flagg. Det finns inget databladsvärde som löser denna handel; det avgörs empiriskt genom att köra signalen på en känd normal population för att lära sig dess spridning, och där det är tillåtet, på kända-misstänkta eller seedade-referensdelar för att lära sig hur den onormala signaturen faktiskt ser ut. Endast det paret av distributioner motiverar en tröskel, och den ärliga sammanfattningen av vad som har lärts hör hemma i valideringsposten - inklusive det observerade beteendet för falsklarm och missade händelser, inte bara upptäckterna firade.
Ytterligare två regler håller trösklarna ärliga över tiden. Första, driftövervakning: eftersom verktygen slits och materialpartierna förändras, normalbefolkningen flyttar, så tröskeln måste ses över enligt ett schema, inte inställt en gång. Andra, ändra kontroll: en ny delrevision, en annan materiell familj, eller en omarbetad tärning förändrar den kvalificerade befolkningen, och tröskelarbetet börjar om. Det är samma vanor som håller mätsystem trovärdig, tillämpas på processsignaler.
Där formell NDT passar efter en varning
När granskningsvägen avgör en del behöver ett definitivt svar, metoden måste matcha frågan och geometrin. Magnetisk partikelinspektion passar järnhaltiga delar och ytbrytande diskontinuiteter, och det är tillräckligt snabbt för segregationsbeslut i måttliga volymer. Penetrantprovning passar icke-järnhaltiga ytor där beläggning och renhet tillåter det. Virvelströmsmetoder svarar på förhållanden nära ytan och kan köras in-line, med känslighet som starkt beror på spolgeometri kontra delgeometri. Ultraljudsmetoder når inre volymer längs stång- och axelaxlarna, på bekostnad av kopplingen, kalibreringsblock och operatörsdisciplin. Att välja bland dem är ett kvalitetstekniskt beslut som drivs av den förväntade bristen, materialet, yttillståndet efter rätande kontakt — vittnesmärken och ytskyddspraxis korsas här — och mottagningsmyndigheten. Vad uträtningsstationen kontrollerar är inte NDT-domen utan integriteten hos kedjan före den: delen är identifierad, isolerad, skyddas från ytterligare korrigeringsförsök, och åtföljs av dess processdata så att inspektören vet varför den drogs.
Validera före ett kapacitetsanspråk
Ett ansvarsfullt valideringspaket identifierar arbetsstyckets familj, material/process tillstånd, avkännings-/övervakningsmetod, provpopulation, kända tillståndsreferenser, trösklar, förväntad variation, bedömning av falsklarm och missade händelser, verifieringsväg, datalagring och kvalitetsgodkännande. Det står också vad systemet inte kan bevisa.
Ingen process-signal sida bör hävda att den hittar alla sprickor, ersätter NDT eller garanterar materialintegritet utan en godkänd, arbetsstyckesspecifikt bevispaket.
FAQ
Bevisar ett processlarm att det finns en spricka?
Inga. Det indikerar ett tillstånd som kräver den definierade granskningsvägen. Orsaken måste utvärderas med den godkända metoden.
Kan automatisk riktning ersätta NDT?
Inga. Upprättande av processövervakning och formell NDT har olika syften, metoder och acceptansansvar.
Kan en del omarbetas på obestämd tid efter en varning?
Inga. Processen kräver en maximal gräns för korrigeringsförsök och en definierad teknik/kvalitetshanteringsväg.
Vilken signalfamilj som fångar spricker bäst?
Ingen av dem fångar sprickor i NDT-bemärkelse. Kraft-förskjutningsbeteende, akustiska händelser, geometrisvar och konvergensfel alla flaggdelar som beter sig till skillnad från den kvalificerade populationen. En del som flaggats av någon av dem går till verifieringsvägen; en del som passerar alla är inte certifierad sprickfri – den betedde sig helt enkelt normalt. Den asymmetrin är designförutsättningen för varje processövervakningsschema på uträtningslinjer.
Hur sätts tröskelvärden utan en standard att citera?
Empiriskt, på befolkningar. Kör den valda signalen över ett känt-normalt produktionsprov för att karakterisera dess spridning, och där referensvillkor finns tillgängliga, över kända misstänkta delar för att karakterisera den onormala signaturen. Tröskeln dras sedan mot båda fördelningarna, dokumenterat med observerat falsklarm och missade händelsebeteende, och granskas enligt ett schema som verktyg, mycket och årstiderna förändras.
Vad som händer med en del efter en varning rensas?
Vad än den skrivna rutten säger, och bara det: återgå till normalt flöde med händelsen registrerad, fortsätt till omarbetning under försöksgränsen, eller gå vidare till formell inspektion med dispositionsmyndighet som nämns i förväg. Felläget att designa mot är den tysta återgången av larmade delar till godsbehållaren enligt operatörens bedömning, vilket är anledningen till att fysisk segregation och märkning väger lika mycket som själva signalen.
*Illustration av teknikkoncept.*
Kraftförskjutningskurvor vid uträtning
En dedikerad sida för rätkraft förskjutning kurvstyrning upprätthålls inte utan validerad frågeefterfrågan. Forces Troke-tolkning, säkra gränser och processstopp förklaras i punktpressen, flerpunkts- och sprickdetekteringssidor. Varje kurvbaserat larm måste valideras på representativa delar istället för att kopieras från en annan materialfamilj.
Sprickdetektering är starkast när processen förhindrar sprickor i första hand – se överuträtning och sprickbildning för orsakerna, och den manuell vs automatisk jämförelse för varför automatiserade korrigeringsgränser minskar risken.
