De uitwerppennen van de vorm zijn slank, afgewerkte componenten die herhaaldelijk door nauw aansluitende geleidegaten glijden. Een verbogen pin kan de wrijving vergroten, vastlopen tijdens het uitwerpen of de pin en de mal beschadigen. Rechttrekken is dus niet alleen een kwestie van een staaf duwen totdat deze recht lijkt. Het proces moet het geleidingsoppervlak behouden, controleer het meetgegeven en onderscheid echte buiging van eigengewicht en sondekrachteffecten.
Op basis van de tekening is een automatische richtoplossing voor de uitwerppen ontwikkeld, productieroute, representative samples and the customer's final gauge. Er wordt niet één materiaal toegewezen, hardheid, tolerantie of cyclustijd voor elke uitwerppen.
Uitwerppennen vormen een gevarieerde werkstukfamilie

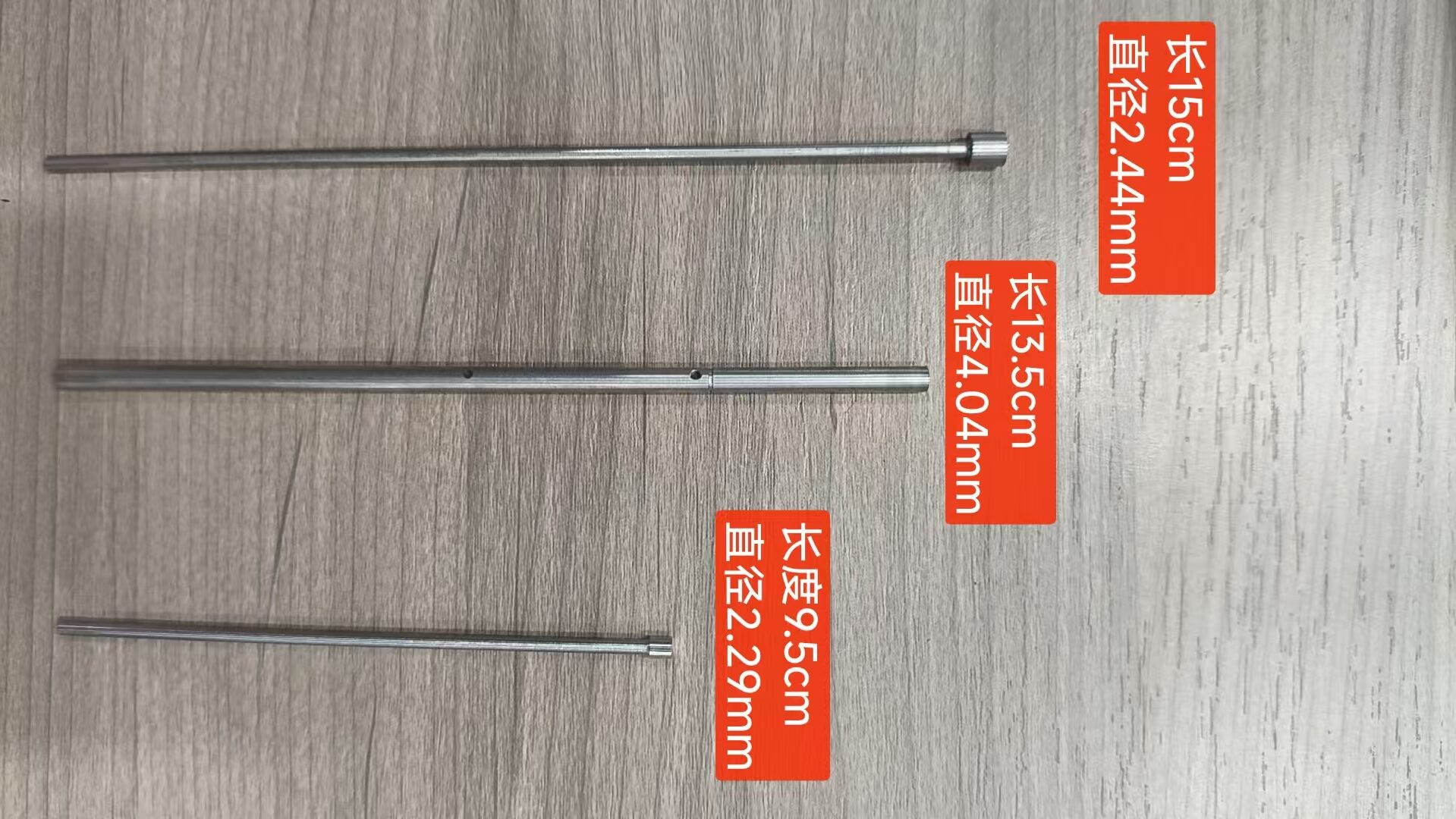

De beschikbare projectfoto toont drie echt slanke pin-type onderdelen met verschillende lengtes, diameters en kopdetails. Zichtbare annotaties identificeren ongeveer Ø2,44 × 150 mm, Ø4,04 × 135 mm en Ø2,29 × 95 mm. Deze labels helpen bij het definiëren van een monsterbereik; het is geen meetrapport of universele machinespecificatie.
*Source-video frame.* Official mould-component suppliers list straight and offset ejector pins, uitwerpmouwen, ventilatie pinnen, mesuitwerpers en kernpennen. Materialen en oppervlakken kunnen heetwerkstaal omvatten, snelstaal, roestvrij staal, doorharding, nitreren, oxidatiebehandeling en DLC-coating. Het procesvenster moet daarom worden ontwikkeld voor de echte variant in plaats van een generieke ‘uitwerppin’.
| Verschil in werkstuk | Rechttrekkende consequentie |
|---|---|
| Kleine diameter en hoge L/D-verhouding | Hogere gevoeligheid voor eigen gewicht, sonde kracht, behandeling en overcorrectie |
| Hoofd, schouder- of offsetgedeelte | Wijzigt het rotatiereferentiepunt, stijfheid en toegestane ondersteuningslocatie |
| Doorgeharde of HSS-toestand | Kan het veilige plasticcorrectievenster verkleinen |
| Genitreerd of gecoat geleidingsoppervlak | Vereist gecontroleerde contactdruk en oppervlakte-inspectie |
| Blad of niet-rond gedeelte | Kan niet worden gemeten of gedraaid als een gewone ronde pin |
| Ontluchtingsgroef of machinaal bewerkte punt | Kan een vals sondesignaal of een verboden contactzone veroorzaken |
Vereiste projectinvoer
| Invoer | Vereiste details |
|---|---|
| Tekening | Herziening, gecontroleerde functies, datum en toleranties |
| Variantbereik | Diameter, lengte, hoofd/schouder, punt en eventuele niet-ronde delen |
| Materiaal | Cijfer, kernconditie en elastische eigenschappen indien beschikbaar |
| Hittebehandeling | Doorharding, nitreren, HSS-aandoening of andere behandeling |
| Oppervlak | Slijpen, polijsten, coating, ruwheid en toegestane contactsporen |
| Inkomende bocht | Grootte, richting en axiale verdeling over representatieve monsters |
| Laatste kenmerk | Rechtheid, radiale uitloop, TIR of een functioneel mal/gaugeresultaat |
| Inspectie opstelling | Ondersteunt/centreert, sonde locatie, rotatiemethode en meterresolutie |
| Productieomvang | Gedeeltelijke gezinnen, uitgangsdoel, laden, omschakelings- en traceerbaarheidsbehoeften |
Eigen gewicht en sondekracht moeten deel uitmaken van het meetmodel
Een horizontaal ondersteunde uitwerppen buigt nog steeds door de zwaartekracht. De hoeveelheid is sterk afhankelijk van de diameter en de vrijdragende overspanning. Het verplaatsen van de steunen, het toevoegen van tussensteun of het veranderen van de koporiëntatie kan de gemeten curve veranderen, ook al is het werkstuk niet veranderd.
Een contactsonde oefent ook kracht uit. Op een heel dun pinnetje, overmatige meetkracht kan het onderdeel tijdens inspectie verbuigen en een vals hoog- of laagpunt creëren. Een geloofwaardig meetplan definieert daarom:
- het ondersteunings- of locatiedatum en de vrije overspanning;
- of de kop in het referentiepunt is opgenomen of mag overhangen;
- lage en herhaalbare sondekracht;
- goedgekeurde axiale meetposities;
- rotatieoriëntatie en bemonsteringsdichtheid;
- compensatie of correlatie voor herhaalbare elastische doorbuiging;
- the relationship between the machine reading and the customer's final gauge.
Het doel is niet om te beweren dat de zwaartekracht is geëlimineerd. Het doel is om het effect ervan gecontroleerd te maken, herhaalbaar en klein genoeg voor het overeengekomen acceptatiebesluit.
Rechtheid, Slingering en concentriciteit zijn niet uitwisselbaar
| Kenmerkend | Betekenis | Projectdefinitie nodig |
|---|---|---|
| Rechtheid | Afwijking van een lijn of oppervlakte-element van een ideale rechte lijn | Gecontroleerde lengte en evaluatiemethode |
| Radiale uitloop | Oppervlaktevariatie tijdens rotatie rond een referentie-as | Datum, sondepositie en hoekbemonstering |
| Totaal aangegeven slingering | Volledige indicatorvariatie over de gemeten rotatie/zone | Dezelfde opstelling en filtering gebruikt bij de eindinspectie |
| Concentriciteit | Relatie tussen afgeleide assen of centra | Tekeningdefinitie en een capabele meetmethode |
In het eerdere artikel werd rechtheid gebruikt, slingering en concentriciteit alsof ze één waarde zijn. Because rechtheid, radial runout and TIR are not interchangeable, the commercial acceptance criterion in the new process is only the characteristic named on the drawing and reproduced by an agreed gauge.
Aanbevolen gesloten-lus-richtproces
1. Identificeer en laad de juiste variant
De operator of het handlingsysteem laadt de pin zonder te laten vallen, krassen of buigen. Variantidentificatie selecteert de goedgekeurde steunen, posities meten, perslimieten en recept. Automatische invoer wordt pas toegevoegd nadat echte onderdelen de scheidings- en oriëntatieproeven hebben doorstaan.
2. Stel het inspectiedatum vast
De pin bevindt zich in goedgekeurde aszones, centra, een hoofd/schouderreferentie of speciale armaturen. Steunen mogen het onderdeel niet in een kunstmatig rechte toestand klemmen. Voor kleine diameters, de vrije overspanning wordt geminimaliseerd of expliciet meegenomen in het meetmodel.
3. Meten met gecontroleerde kracht
De pin roteert of indexeert terwijl een sensor met lage kracht metingen verzamelt op gedefinieerde posities. Het systeem registreert de inkomende curve en scheidt de herhaalbare kop, groef- of oppervlaktesignalen van hartlijnbocht.

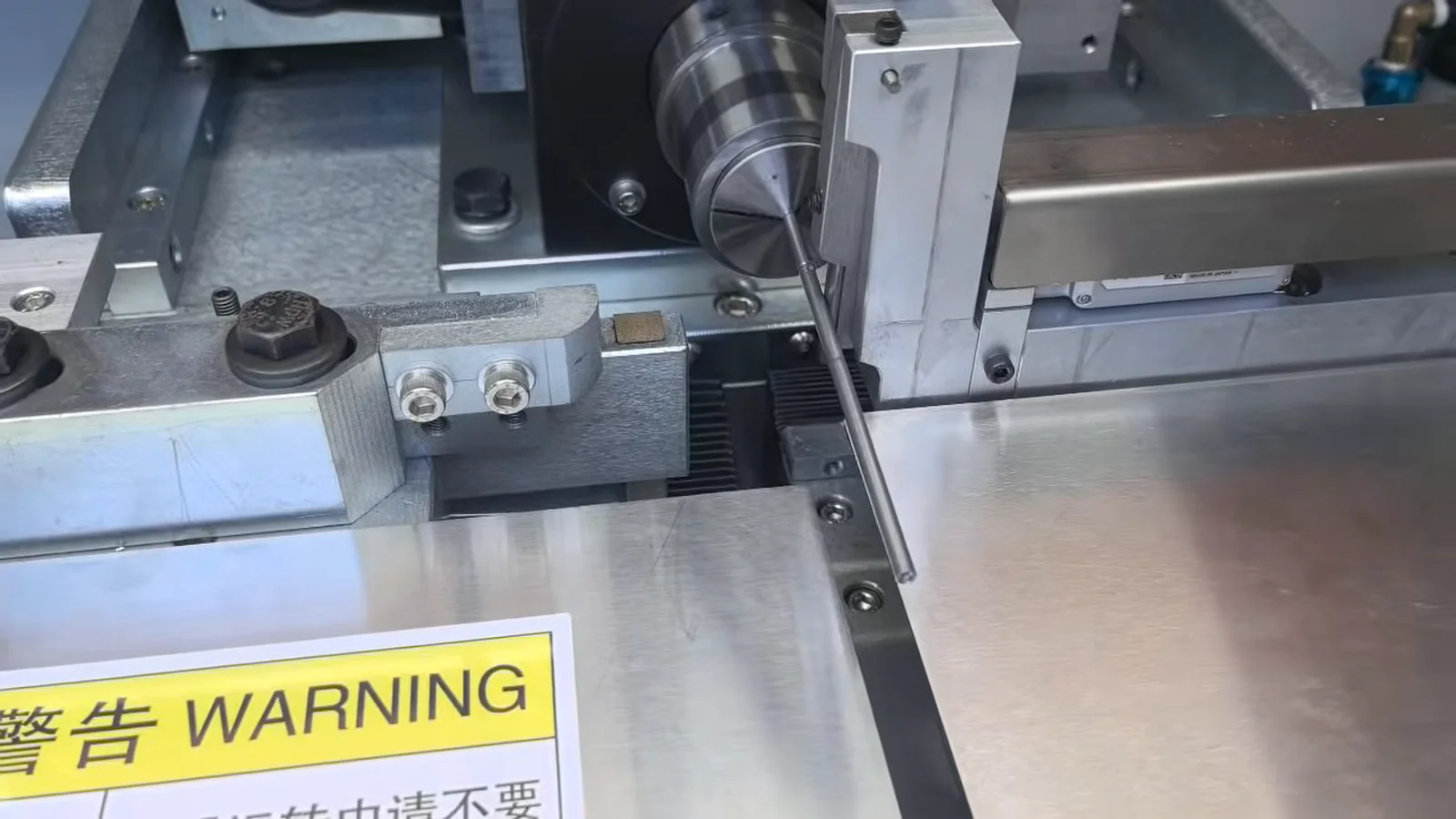

*Source-video frame.* The image above is a frame from the public project video. Het bevestigt het gedemonstreerde contactmeetstation en het slanke ronde werkstuk. Het stelt geen sensorresolutie vast, sondekracht of uiteindelijke nauwkeurigheid.
4. Selecteer steunoverspanning en correctiepunt
De controller selecteert een goedgekeurde ondersteuningsoverspanning en perslocatie. Het tekening- en gereedschapsontwerp sluit de kopovergang uit, afgewerkte tip, ventilatieopeningen en elk oppervlak waar contact verboden is.
5. Pas een beperkte puntcorrectie toe
De pers past gecontroleerde verplaatsing of kracht toe. Kleine diameter, geharde en gecoate pinnen vereisen een gefaseerde correctie met maximale kracht, slag- en iteratielimieten. Een enkele zware druk wordt niet als algemene strategie gebruikt.
6. Meet opnieuw met dezelfde opstelling
Na elke correctie, het onderdeel wordt opnieuw gemeten zonder het nulpunt of de ondersteuningslogica te wijzigen. Een nieuwe correctie is alleen toegestaan als de restfout buiten het gevalideerde procesvenster blijft.
*Bron-videoframe.*
7. Controleer oppervlak en geometrie
Het uiteindelijke machineresultaat wordt vergeleken met de tekeningspecifieke regel. Oppervlakte-inspectie, scheurinspectie of functionele pasvormcontroles zijn inbegrepen wanneer het materiaal dit vereist, coating en klantkwaliteitsplan. Geaccepteerde en afgekeurde onderdelen kunnen automatisch worden gescheiden wanneer die functie deel uitmaakt van de bestelde configuratie.
Video over het rechttrekken van de echte uitwerppin

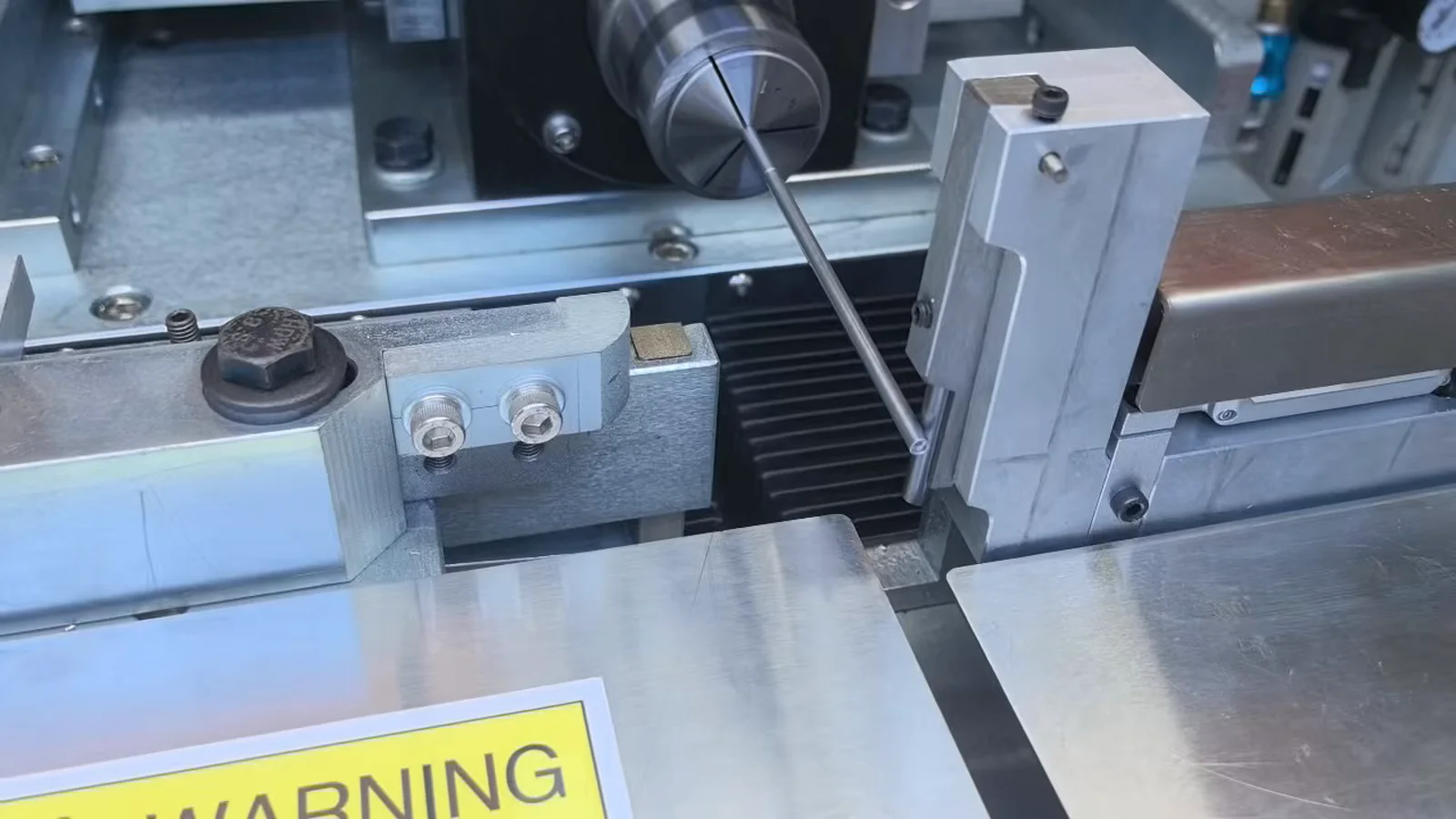

De volgende openbare video toont een echte slanke pin in een roterende houder, contactmeet- en correctiestation. Het ondersteunt de toepassing en het zichtbare procesverloop. Het bewijst niet het eerder gepubliceerde 0.05 mm resultaat, 15-tweede cyclus, opbrengst, klantidentiteit of oppervlakteconditie.
Oppervlaktebescherming en correctierisico
Genitreerd, doorgehard, HSS en gecoate uitwerppennen delen niet één correctievenster. Gereedschappen moeten worden geselecteerd op basis van het werkelijke oppervlak en de toegestane contactzones.
| Risico | Controle |
|---|---|
| Steun- of stempelmarkering | Pas de gereedschapsradius/profiel aan, beperk de contactdruk en inspecteer de afgesproken ondergrond |
| Barst na correctie | Beperk de inkomende bocht, fasecorrectie en voeg de vereiste scheurinspectiemethode toe |
| Beschadiging van de coating | Gebruik goedgekeurde contactmaterialen en valideer op gecoate, productie-equivalente monsters |
| Verkeerde lezing van een kop of groef | Meet alleen goedgekeurde zones of gebruik een gevalideerde profielspecifieke methode |
| Elastische afbuiging wordt aangezien voor buiging | Controle vrije overspanning, sondekracht en oriëntatie; correleren met de uiteindelijke meter |
| Onderdeel verlaat het armatuur tijdens rotatie | Valideer de spankracht/centrumkracht zonder de pen te vervormen of te markeren |
“Geen schade” is een acceptatie-eis die blijkt uit inspectie. Het is geen generieke eigenschap die kan worden beloofd op basis van een machinevideo.
Punt rechttrekken of rollen rechttrekken?
Geen van beide processen mag uit een slogan worden gekozen.
| Voorwaarde | Puntcorrectie kan de voorkeur hebben wanneer | Het rechttrekken van rollen kan worden geëvalueerd wanneer |
|---|---|---|
| Buig distributie | Lokale bochtlocaties kunnen individueel worden gemeten en gecorrigeerd | Het werkstuk heeft een verdeelde kromming die geschikt is voor continue correctie |
| Oppervlakte/contact | Gedefinieerde steun- en stootzones zijn acceptabel | Continu rolcontact is toegestaan volgens de oppervlaktespecificatie |
| Geometrie | Hoofd en stappen kunnen worden gewist door speciale armaturen | De bruikbare as is voldoende uniform voor de rollenopstelling |
| Geldigmaking | Er zijn gesloten-lusmetingen en correctielimieten vereist | Procesproeven laten een acceptabele geometrie en oppervlakteconditie zien |
De uiteindelijke beslissing volgt op de voorbeeldresultaten, niet de veronderstelling dat elk rolcontact het nitreren beschadigt of dat puntpersen altijd veiliger is.
Voorbeeldtest- en acceptatieplan
Representatieve monsters
- kleinste diameter en langste vrijdragende overspanningsvariant;
- elk materiaal, hardheid en oppervlaktebehandelingsconditie;
- ander hoofd, schouder- en puntgeometrieën;
- monsters over het verwachte inkomende buigbereik;
- meer dan één productiebatch waarbij de terugvering kan variëren;
- genoeg onderdelen om de herhaalbaarheid te beoordelen in plaats van één succesvolle correctie.
Vereist bewijs
| Dossier | Acceptatie bewijs |
|---|---|
| Deel identiteit | Revisie van tekening, variant, materiaal, warmtebehandeling en batch |
| Inkomende geometrie | Overeengekomen gegeven, steun spanwijdte, sonde kracht, posities en waarden |
| Gereedschap | Ondersteunt, vinder, stoot- en verboden contactzones |
| Correctie geschiedenis | Positie, kracht/verplaatsing en iteratietelling |
| Uiteindelijke geometrie | Dezelfde meetopstelling plus klant-meter correlatie |
| Oppervlakteconditie | Visuele/vergrote inspectie volgens het afgesproken criterium |
| Inspectie van scheuren | Werkwijze en acceptatieregel indien nodig |
| Cyclus observatie | Gemeten cyclus voor de gevalideerde configuratie |
Een eerdere pagina meldde een 0.05 mm doel. Die waarde kan pas een garantie worden na het kenmerk, gegeven, correlatie meten, inkomend bereik en monsterresultaten worden gedocumenteerd.
Automatisering en omschakelingsbereik
| Niveau | Typische reikwijdte |
|---|---|
| Handmatig laden | Operatorbelastingen; machinale maatregelen, corrigeert en verifieert |
| Tijdschrift- of ladeinvoer | Gecontroleerde presentatie voor een stabiele pinfamilie |
| Automatische cel | Voeden, oriëntatiecontrole, correctie en resultaatscheiding |
| Traceerbare cel | Identiteit van onderdeel/partij, recept en meet-/correctiegegevens |
Verschillende diameters en lengtes kunnen fysieke gereedschapsveranderingen vereisen, niet alleen een softwarerecept. Het voorstel moet de gevalideerde familie definiëren, omschakelmethode en controles die de verkeerde combinatie van gereedschap en recept voorkomen.
Wat is geen universele belofte
Zonder tekeningbeoordeling en monstervalidatie, deze oplossing belooft niet:
- 0.05 mm rechtheid, slingering of concentriciteit voor elke uitwerppen;
- één cyclustijd of opbrengstpercentage;
- nul breuk, geen vlekken of geen schade aan de coating;
- perfecte overeenstemming met een niet-gespecificeerde concentriciteitstester;
- volledige eliminatie van de doorbuiging van het eigen gewicht;
- één machinebereik van 1.5 mm tot 6 mm of verder;
- automatische voeding, traceerbaarheid of lijnintegratie, tenzij besteld;
- een Zwitsers klantresultaat of getuigenis zonder projectgegevens en autorisatie.
Gerelateerde toepassingen
Bekijk de bredere Oplossingen voor het rechttrekken van mallen en matrijzen En Oplossingen voor bevestigingsmiddelen en gereedschapsrichtoplossingen voor aangrenzende werkstukfamilies. Deze pagina's bieden toepassingscontext; de uitwerppen vereist nog steeds zijn eigen onderzoek naar lage krachtmeting en oppervlaktebescherming.
Informatie om voor een voorstel te verzenden
Stuur de tekening en revisie, representatieve monsters, diameter/lengte/kopbereik, materiaal, warmtebehandeling, oppervlak/coating, inkomende bochtverdeling, eindkenmerk en gegeven, inspectie opstelling, toegestane contactzones, vereisten voor oppervlakte/scheuren, uitvoerdoel en gewenste laadmethode.
Neem contact op met StraighteningTech voor een op monsters gebaseerd onderzoek naar het rechttrekken van de uitwerppen. Het voorstel zal het ondersteunings- en meetmodel definiëren, gereedschap, correctielimieten, automatiseringsbereik en acceptatiebewijs voor de daadwerkelijke pinfamilie.
Veelgestelde vragen
Elimineert een horizontale lay-out de zwaartekrachtfout??
Nee. Een slanke pin die horizontaal wordt ondersteund, zakt nog steeds door. De oplossing regelt de vrije overspanning, ondersteunende posities, sondekracht en oriëntatie, correleert vervolgens de machineaflezing met de overeengekomen eindmeter.
Kunnen genitreerde uitwerppennen worden rechtgetrokken zonder oppervlaktebeschadiging?
Potentieel, maar pas nadat de gereedschaps- en correctielimieten zijn gevalideerd op productie-equivalente monsters. De oppervlaktevereiste, inspectiemethode en aanvaardbare contactzones moeten worden gedefinieerd voordat een garantie wordt gegeven.
Is 0.05 mm rechtheid hetzelfde als 0.05 mm uitloop?
Nee. Bij rechtheid wordt niet automatisch een rotatiereferentiepunt gebruikt; uitloop wel. De tekening, gegeven, meetpositie en evaluatiemethode moeten het vereiste kenmerk identificeren.
Kan één recept meerdere diameters en lengtes omvatten??
Alleen binnen een gevalideerde familie. Ondersteunt, vinder, Sondepositie en pons vereisen mogelijk een fysieke wisseling. Softwareselectie kan niet compenseren voor ongeschikt gereedschap of overmatige vrije spanwijdte.
Welk bewijs is nodig voordat de productie wordt goedgekeurd?
Minimaal: revisie van tekening, representatieve monsterset, inkomende/eindmetingen, correlatie tussen machine en klant, correctie geschiedenis, surface inspection and a repeatability/capability study appropriate to the customer's quality plan.
Technische referentiegrens
- Assortiment Meusburger uitwerpers: https://www.meusburger.com/en-be/products/components/ejectors
- Meusburger materiaal- en oppervlaktegeleider: https://www.meusburger.com/nl-be/uitwerpers-in-focus-kiezen-van-het-juiste-materiaal-en-oppervlakte-afwerking
- Meusburger E 1740 productgegevens: https://ecom.meusburger.com/files/pdf/e/e1740.pdf
- SAMICK automatisch richtoverzicht: https://www.mysamick.com/English/product/proofreader.asp
Deze referenties ondersteunen de diversiteit van werkstukken en algemene richtprincipes met gesloten lus. They do not prove that a competitor's performance applies to a StraighteningTech configuration.
