Álpressa er ekki almenn stálstöng. Solid, holur og hálfholur snið geta sameinað þunna vefi, opnar rásir, innri holrúm, rifbein, útlitsyfirborð og mikilvæg samsetningarviðmót. Kælandi röskun, lengdarbogi, hliðarsóp, aðskilja þarf snúning og staðbundna hlutabreytingu áður en réttunaraðferð er valin.
Áreiðanleg sléttunarlausn fyrir álpressu byrjar á sex spurningum:
- Hvaða álfelgur, skapleið, solid/hol/hálfhol fjölskylda og lengdarsvið er í umfangi?
- Er hluti beint eftir extrusion og quench, eftir teygjuréttingu, eftir klippingu, eftir öldrun eða eftir frágang?
- Hvaða boga, sópa, snúa, flatleika og þvermál er stjórnað af teikningunni?
- Getur tilgreint skap fengið aukarúllu eða staðbundna leiðréttingu eftir teygjur?
- Hvaða útlit, anodizing, þéttingu, glerjun eða samsetningarfletir geta snert klemmur og stuðning?
- Hvernig verður sniðið sem er alveg útgefið endurmælt og sleppt í næstu aðgerð?
*Verkfræðihugmynd mynd af fjölhola útpressun í teygjuréttingarklefa eftir slökkt. Það er ekki ljósmynd viðskiptavinar eða frammistöðukrafa. Raunveruleg griplengd, teygja inntak, stuðning, hitastig, kafla svar og viðurkenningarmörk krefjast stýrðu málmblöndunnar, skapgerð og sniðlýsing.*
Skilgreindu prófílfjölskylduna áður en þú byggir upp uppskrift
| Prófíll Fjölskylda | Helsta áhætta fyrir réttingu | Nauðsynleg leið |
|---|---|---|
| Sterkt samhverft snið | Boga og snúa með tiltölulega stöðugum hluta | Fjölskylduuppskrift eftir málmblöndu, skap og stærðarhlutfall |
| Holur fjölhola snið | Þunnir vefir, innra tómarúm og staðbundið vegghrun | Hlutastuðningur og endurskoðun á klemmu fyrir hleðslu |
| Hálfholur eða opinn rás snið | Rásaopnun getur breyst við teygjur eða pressun | Trackopnun og vegghorn sem stýrðir eiginleikar |
| Breitt þunnt snið | Lítil stífleiki utan plans og staðbundið flatneskjunæmi | Þéttur lágmerkingarstuðningur og afmörkuð leiðrétting |
| Prófíll með þunnum uggum eða vörum | Tengiliðamerking og staðbundin ávöxtun | Sérstakt snertikort og lágþrýstingsmeðferð |
| Anodized eða útlitssnið | Fullbúið yfirborð getur rispað, beygja eða flytja mengun | Viðurkennd mjúk snerting og yfirborðslosunarleið |
| Framleidd eða soðin álsamsetning | Samskeyti og hitaaflögun breyta álagsleiðinni | Notaðu soðið framleiðsluleið |
| Viljandi boginn útpressun | Teikning sveigjan er nafnformið | Myndunarleið; ekki rétta í núll |
Aluminum Extruders Council bendir á að erfiðara getur verið að rétta af breiðum þunnum hluta og að þykktarskipti, rif og vefir hafa áhrif á brenglun og snúningshegðun. Uppskrift byrjar því á kaflavélfræði, ekki með nafnbreidd eingöngu.
Frystu skapið og vinnslustigið
Útpressun, Slökkva og kæla
Hydro's public extrusion-process description places quenching and cooling before stretch straightening. Kælandi hallar, jöfnun togara, hlaupastuðningur og ósamhverfa hluta getur framkallað framsækna boga, sópa eða snúa. Mæling ætti að bera kennsl á hvort augljós villa sé stöðug eftir að sniðið nær skilgreindu skoðunarskilyrði.
Teygjurétting
Endgriptaka og stýrð axial teygja eru eðlileg aðalleið fyrir marga útpressu. Ferlið getur dregið úr lengdarbeygju, hjálpa til við að létta innri streitu og undirbúa sniðið fyrir klippingu og öldrun. Aluminum Extruders Council lýsir teygju sem mikið notað, en útgefið dæmigert teygjusvið er ekki alhliða uppskrift eða StraighteningTech ábyrgð.
Verkfræðitillagan ætti að skilgreina:
- samþykkt grip eða fórnarendalengd;
- klemmurúmfræði fyrir raunverulegt fast efni, holur eða opinn snið;
- stuðningur og flutningsskilyrði áður, við og eftir teygjur;
- hitastig og tímagluggi eftir slökun;
- afmörkuð framlenging, afl og stöðvunarmörk;
- hluta-opnun og útlits-yfirborð athuganir;
- sleppt boga, sópa og snúa sannprófun.
Skurður og öldrun
Hydro lýsir dæmigerðri röð þar sem útréttað útpressun er skorið og síðan náttúrulega eða ofnaldrað fyrir frágang eða framleiðslu. The exact sequence belongs to the customer's alloy and temper specification. Ekki gera ráð fyrir að leiðrétting sem er hæf fyrir öldrun sé áfram leyfð eða gefi sömu niðurstöðu eftir öldrun.
Secondary rétting
The Aluminum Association's public explanation of T_510 and T_511 is a critical gate: T_511 getur leyft minniháttar lokaréttingu til að mæta vikmörkum, á meðan T_510 leyfir ekki réttingu eftir teygjur. Samtökin skilgreina ekki eina alhliða tölulega merkingu „minniháttar réttingar“.
Þess vegna, aukarúlla eða staðbundin leiðrétting er aðeins leyfð þegar stjórnað skapi leið, vörulýsing og ferliáætlun viðskiptavina leyfa það.
Yfirborðsfrágangur og tilbúningur
Anodizing, húðun, vinnsla, borun, suðu, þétting og samsetning bæta við vernduðum flötum og staðbundnum stífleikabreytingum. Leiðrétting eftir þessi skref þarf sérstakan tengilið, eiginleika og skoðunaráætlun.
Aðskilin rúmfræðieiginleikar
The Aluminum Association's extrusion-tolerance material distinguishes straightness, snúningur og flatleiki. Eitt „beint“ gildi getur ekki örugglega komið í stað allra þriggja.
Lengdarbogi
Bogi er sveigjanleiki meðfram lengdinni í skilgreindu plani. Fyrir stuttan prófíl, niðurstaðan fer eftir stuðningspunktum, stefnumörkun, sjálfsþyngd og hitastig. Skráðu lóðrétta og hliðarhluta sérstaklega þegar teikningin stjórnar báðum.
Sópaðu
Sóp er hliðarfrávik í plani miðað við valinn brún, miðplan eða starfrænt viðmið. Opin snið geta rúllað á stoðir og skapað sýnilega sóp nema stefnunni sé stjórnað.
Snúa
Snúningur er snúningur þversniðsins meðfram lengdaásnum. Það krefst hyrndra eða pöraðs yfirborðsmælingar meðfram lengdinni; einn hæðarnemi getur ekki að fullu aðskilið snúning frá boga- eða stuðningsvillu.
Flatness og staðbundin rúmfræði
Staðbundin yfirborðssléttni, vegghorn, rás opnun, bil milli hola, varastaða og aðrar stærðir hluta geta breyst jafnvel þegar lengdarmiðlínan batnar. Þessir eiginleikar þurfa að teikna sérstakar brautir eða mæla.
*Verkfræðihugmynd mynd af fjölhólfa sniði mælt fyrir lengdar- og skurðarrúmfræði. Það er ekki ávísað skynjaraskipulag. Raunveruleg lög, styður, hitastig, eiginleikagrímur og viðurkenningarbönd krefjast stýrðrar teikningar og fylgni viðskiptavinar.*
Búðu til dagsetningar- og stuðningslíkan
Mælingaráætlunin ætti að skilgreina:
- álfelgur, skapi, prófíl endurskoðun og stefnumörkun;
- solid, hola eða hálfhola flokkun;
- lengdaruppruni, grip/enda útilokun og skurðarástand;
- teikning-skilgreind brún, andlit, miðplan eða starfrænt viðmið;
- stuðningsnúmer, span, efni, hæð og snið-snertiland;
- lóðrétt boga- og hliðarsópspor;
- sneiðhorns- eða snúningsmælingarstöðvar;
- flatneskju, opnun, vegghorn og mikilvægar holrúmmál;
- hreinsun, hitastig og stöðugleikaástand;
- anodized, útliti, þéttingar- og samsetningaryfirborðsflokkar;
- endurtekningarhæfni eftir algjöra losun og endurstillingu;
- fylgni við niðurstraumsbúnaðinn eða lokamæli.
Lestu skaftbeinleiki vs runout vs TIR fyrir almennan mun á kyrrstæðri rúmfræði og snúningsvísi. Útpressunarsnið eru metin sem studdir hlutar, ekki snúningsöxla.
Flokkaðu merkið fyrir leiðréttingu
| Athugað merki | Möguleg orsök | Nauðsynleg leið |
|---|---|---|
| Slétt sveigja eftir hitastöðugleika | Kæling eða útpressunartengd boga | Umsækjandi um samþykkta teygjuréttingu |
| Hliðarfrávik breytist þegar sniðinu er rúllað á stoðir | Óstöðugleiki í stefnumörkun eða stuðningi | Frystu stefnu og endurtaktu mælingu |
| Hlutahorn breytist eftir lengdinni | Snúa | Snúningssértæk mæling og teygja/leiðréttingarskoðun |
| Rásaropnun breytist á meðan miðlína batnar | Kaflaröskun við grip eða álag | Endurskoðaðu klemmu/stuðning/hleðsluslóð |
| Þunnt andlit er staðbundið bylgjað | Staðbundin flatneskju eða útpressunarhluti vandamál | Sviðsskoðun; ekki meðhöndla sem alþjóðlega boga einn |
| Villa er aðeins til staðar í gripum | Aflögun klemmu eða fórnarlokaáhrif | Skilgreindu endaklippingu/útilokun og skoðaðu umskipti |
| Merki breytast eftir öldrun | Skapþróun eða endurdreifing streitu | Endurhæfa ferlisstigið; ekki endurnýta uppskrift fyrir öldrun í blindni |
| Yfirborðslína birtist eftir meðhöndlun | Rúllurusl, einbeitt snertingu eða flutning | Leiðrétting yfirborðs og meðhöndlunar |
| Snið passar við hannaðan feril | Viljandi rúmfræði | Myndunarleið; varðveita nafnbeygju |
Verndaðu þunna veggi og útlitsfleti
Hydro's storage guidance emphasizes separation, þurr og hrein meðhöndlun, vörn gegn lélegri stöflun og mengun, og hætta á aflögun á eigin þyngd. Réttarklefan ætti að beita sömu aga.
Sjálfgefin vernduð eða endurskoðunarsvæði
- anodized, slípaður, máluð eða tilgreind útlitsandlit;
- þéttingu, glerjun, fas, renni- og límviðmót;
- þunnur óstuddur vefur, uggar, varir og brúnir með opnum rásum;
- innri holrúmsveggir sem geta ekki borið klemmuþrýsting;
- holur, rifa, klippingar, vélræn svæði og soðnar festingar;
- prentuð, leysimerkt svæði eða rekjanleikasvæði;
- grip-umskipti og skera enda svæði;
- dæld, klikkaður, rifið, tært eða ofhitnað efni sem bíður afgreiðslu.
Hugsanlega samþykkt snertisvæði
- breið óunnið land sem valið er með kaflagreiningu;
- fórnarendalengdir ætlaðar til síðari snyrtingar;
- sniðin, skiptanleg klemmuinnlegg sem passa við útpressuna;
- hreinar fjölliða- eða trefjastoðir sem eru hæfir í gegnum dæmigerðar tilraunir;
- seinna vélað yfirborð þegar vinnsluáætlunin leyfir beinlínis snertingu.
„Mjúk“ eða „ekki merking“ verkfæri þarf samt sýnishornssannprófun. Yfirborðssamþykki ætti að skilgreina rispur, beyglur, pallbíll, innfellt rusl, litabreyting og sýnileiki eftir rafskaut þar sem við á.
Veldu leiðréttingararkitektúr
Teygjurétting sem aðalleiðin
Til framleiðslu eftir útpressun, stýrð axial teygja tekur venjulega á samfelldum boga, sópa og hluti af snúningssvöruninni á meðan sniðinu er haldið í endum sínum. Lausnin þarfnast samstilltar meðhöndlunar, prófílsértæka kjálka, afmörkuð teygja, kafla eftirlit og út sannprófun.
Secondary Roller Straightening
Valsleiðrétting getur hentað tilteknum sniðfjölskyldum þegar skapleiðin leyfir það og snertilönd geta borið álag til skiptis án staðbundinna skemmda. Rúlluskipulagið verður að fylgja raunverulegri stífni hlutans, ekki almennt samhverft strikafyrirkomulag.
Staðbundin fréttaleiðrétting
Prófílsértæk pressa getur tekið á stakri beygju eða endasvæði á leyfilegu ferlisstigi. Breiðar útlínur og stillanlegar stoðir ættu að ljúka stöðugri álagsleið um holrúm og þunna vefi. Ekki má nota staðbundna leiðréttingu til að þvinga óviðurkenndan T-skap í samræmi.
Snúnings- og kaflaleiðrétting
Snúa, rásopnun og staðbundið vegghorn krefjast sérstakrar horn-/hlutamælingar og verkfæra. Með því að ýta endurtekið á sýnilega boga getur það skipt út miðlínuvillu fyrir kaflabrenglun.
Lestu þrýstirétting vs rúllurétting áður en þú velur aukaleiðréttingarfjölskyldu.

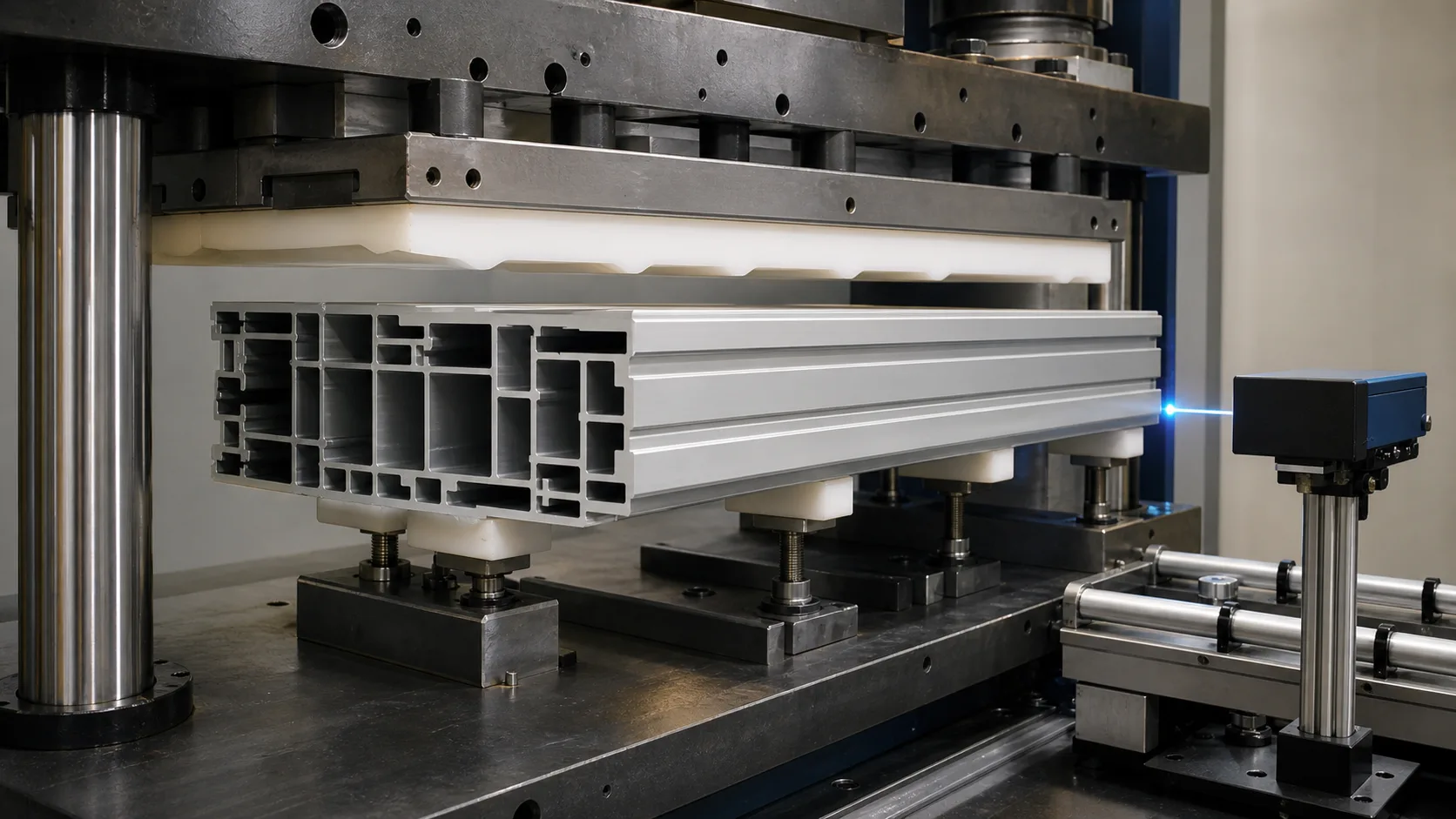

*Verkfræðihugmynd mynd af breiðum útlínum stuðning og staðbundin leiðrétting fylgt eftir af útgefinni mælingu. Það er ekki alhliða vélaskipulag. Raunverulegt afl, span, rúmfræði púða, leyfilegt ferli stigi og yfirborðsmörk krefjast verkfræði og sýnisprófa.*
Samþætta Long-Profile meðhöndlun
Frumuhugtakið ætti að innihalda:
- langar úthlaups- og flutningstöflur í stýrðri viðmiðunarhæð;
- hreinar lágmerkingar sem koma í veg fyrir punkthleðslu og stjórnlausa sig;
- sniðskiljur sem forðast málm-í-málm nudd;
- endagripar sem passa við raunverulegt holrúm og rúmfræði veggja;
- stjórnað axial jöfnun fyrir teygjur;
- stefnustýringar sem loka ekki opinni rás eða mylja vör;
- hitastig og uppskrift samtengd eftir málmblöndu og skapi;
- öruggur krani, lyftu eða sjálfvirkan flutningsaðgang;
- endurheimtarrökfræði fyrir truflað tog eða staðbundna leiðréttingarlotu;
- yfirborðshreinleika og eftirlitsstöðvar fyrir rusl.
Staðfestu útgefið snið
- Þekkja álfelgur, skapleið, endurskoðun prófílsins, ferli stigi og rekjanleika.
- Staðfestu beina nafnrúmfræði á móti fyrirhugaðri sveigju.
- Stöðva hitastig og hreinsa samþykkt mæli-/snertisvæði.
- Hlaðið sniðinu í frosna stefnu og stuðning.
- Mældu lóðrétta boga, hliðarsóp, snúnings- og stýrða hlutaeiginleika sérstaklega.
- Flokkaðu hnattræna sveigju, kafla röskun, meðhöndlunarvillu og yfirborðsgalla.
- Staðfestu hvort teygja eða aukaleiðrétting er leyfð á þessu ferli stigi.
- Notaðu aðeins afmörkuðu leiðréttinguna sem úthlutað er við samþykktan hátt og svæði.
- Losaðu og stilltu sniðið að fullu.
- Mælið aftur með sama viðmiðunarpunkti, stuðning, stefnu og hitareglu.
- Athugaðu gripskipti, lýkur, flatneskju, opnunar- og mikilvægar hlutastærðir.
- Fullkomið útlit, húðun og eftirlit með innréttingum í kjölfarið.
- Geymdu fyrir/eftir snið, uppskrift, sjálfsmynd á ferlisstigi, skoðun og ráðstöfun.
Stilltu klefann í kringum prófílfjölskylduna
| Cell Function | Krafa um álpressu |
|---|---|
| Auðkenning | Álblöndu, skapi, endurskoðun prófílsins, lengd, stigi og rekjanleika |
| Meðhöndlun | Löng hrein borð, skiljur, stefnumótunarstýringu og sniðsértæk grip |
| Mæling | Boga, sópa, snúa, flatneskju, endar og mikilvægar hlutastærðir |
| Flokkun | Kælibogi, sópa, snúa, byggðarlagabreyting, gripáhrif og uppsetningarvilla |
| Leiðrétting | Teygja, leyfileg rúlla, staðbundin pressa eða torsion/section route |
| Vörn | Útlit andlit, þunnur vefur/varir, holrúm, gripsvæði og fullunna eiginleika |
| Staðfesting | Alveg útgefinn rúmfræði plús hluti, yfirborðs- og niðurstreymisprófanir |
| Gögn | Hitastig/stig, fyrir/eftir snið, hleðsla/framlenging, skoðun og ráðstöfun |
Tillögur sem við þurfum
Sendu eftirfarandi fyrir val á búnaði:
- stýrðar þversniðs- og hlutateikningar;
- álfelgur, skapheiti og heill hitameðferðarleið;
- solid/holur/hálfholur fjölskyldu- og endurskoðunarlisti;
- lengd, búnt blanda, takt og extrusion-line tengi;
- slökkva, kælingu, teygja, klippa, öldrun og frágangsröð;
- boga, sópa, snúa, flatneskju og samþykki á gagnrýnum hluta;
- grippeningar, endasnyrting og leyfileg aukarétting;
- útlitsflokkur, rafskauts-/húðunaráætlun og kort með snertivörnum;
- innkomandi villudreifingu eftir sniði fjölskyldu og ferli stigi;
- mælikvarði viðskiptavina, innrétting, skýrslu og rekjanleikakröfur;
- fulltrúi góður, jaðarsýnum og hafna sýnum.
Samþykki sýnisprófs fyrir útgáfu framleiðslu
Prófið ætti að ná yfir málmblönduna, skapi, kafla, vinnslustigs og yfirborðsflokks umslag. Það ætti að staðfesta griphegðun, styðja endurtekningarhæfni, hitagluggi, boga/sóp/snúningur flokkun, kafla stöðugleika, yfirborðsmerking, afturhlaup, útgefin rúmfræði og fylgni niðurstreymis búnaðar.
Notaðu réttunarsýnispróf og staðfestingarleiðbeiningar að frysta prófunarfylki og sönnunarpakka.
Verkfræðimörk
Réttun getur leiðrétt viðurkennda rúmfræðilega villu í viðeigandi álpressu. Það gerir ekki við sprungur, tár eða hrunið holrúm; endurheimta skemmd anodized áferð; hnekkja ál-/hitaforskriftinni; tryggir algjöra afgangsstreitu fjarlægingu; eða sanna frammistöðu lokasamsetningar án viðeigandi mæli- og ferlistýringa.
Gripkraftur, teygja inntak, rúlla skipulag, pressa afl, stuðnings span, nákvæmni, lotutími og aukaleiðréttingarmörk eru tillöguúttak. Þeir verða að koma frá stjórnaða prófílfjölskyldunni, skapleið, teikningar, sýnishorn og mælikvarði viðskiptavina - ekki úr forskriftartöflu samkeppnisaðila.
Biðja um endurskoðun á útpressun úr áli
Sendu prófíl-fjölskyldutöfluna, þversnið, álfelgur/temprunarleið, kort af ferlistigi, stýrð rúmfræði, verndað yfirborð og dæmigerð sýni. Við munum skila fyrirhuguðu viðmiðunar- og stuðningslíkani, aðal/einni leiðréttingararkitektúr, grip og verkfærahugtak, sýnisprófunarfylki og uppsetningu búnaðar til skoðunar.
