Baton egzèsis wòch pote enpak, wotasyon ak manje fòs atravè yon long, kòd zouti trè ensiste. Yon koube ki parèt ti sou planche boutik la ka entèfere ak kouple, manyen, wotasyon oswa estabilite perçage. Redresman pati sa yo se pa tou senpleman yon kesyon de aplike plis fòs pou laprès. Solisyon an dwe mezire yon materyo long san yo pa konfonn pwa pwòp tèt ou ak pliye pèmanan, pwoteje pwent yo file oswa fòje epi kenbe koreksyon andedan yon fenèt valide pou wout aktyèl la asye ak tretman chalè..
Se poutèt sa, se yon solisyon redresman baton fè egzèsis wòch trete chalè-trete devlope soti nan desen an pati, fanmi pwodwi, etap fabrikasyon, echantiyon reprezantan ak metòd enspeksyon final la. Dyamèt, longè, koup transvèsal, epesè miray la, fòm fil, tretman chalè ak zòn kontak akseptab yo se entrées pwojè-pa reklamasyon machin inivèsèl.
Defini fanmi baton egzèsis la anvan ou chwazi yon pwosesis
"Baton egzèsis" ka dekri pwodwi trè diferan. Manifaktirè ofisyèl wòch-zouti lis baton wonn ak egzagonal, seksyon solid ak tubulaires, baton ekstansyon, baton drifter, baton vitès ak pwodwi fil. Gen kèk ki gen fen gason/gason, lòt gason/fi fini, tij fòje, seksyon soude oswa fil ka fè tèt di.
| Diferans pyès materyo | Redresman konsekans |
|---|---|
| Round, Egzagonal oswa Echafodaj ki nan mitan kò a | Chanjman wotasyon, pwofil sipò, rèd ak metòd mezi |
| Seksyon solid oswa kre | Chanje seksyon rèd, chaj kontak akseptab ak risk deformation lokal yo |
| Gason/gason, gason/fi oswa fòje fen | Detèmine lokalize done ak zòn sipò/laprès entèdi |
| Inifòm oswa lokalman chalè-trete konstriksyon | Chanjman springback ak fenèt koreksyon an sekirite sou longè a |
| Kouvwi, fil fosfate oswa pwoteje | Egzije kontak kontwole ak enspeksyon sifas apre pwosesis |
| Baton kout oswa baton milti-mèt | Chanjman manyen, konte sipò, konpansasyon pwòp tèt ou ak liy layout |
Sandvik deklare ke kèk baton fè egzèsis yo te fè soti nan asye alyaj wo-fòs, yo disponib nan fòm wonn oswa egzagonal epi yo trete chalè. Epiroc ak Boart Longyear dekri fanmi pwodwi ki gen gwo fòs asye trete chalè, sifas redi, fil ka fè tèt di ak konbinezon tretman chalè-espesifik pwodwi. Sous sa yo konfime divèsite; yo pa defini kondisyon materyèl branch bwa yo montre nan videyo pwojè nou an.

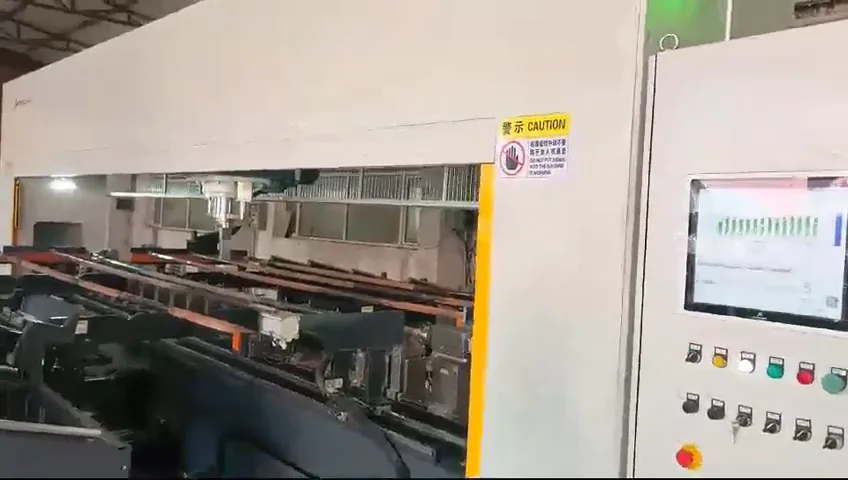

*Sous-videyo ankadreman.* Li konfime moso baton ki gen fòm long, sipò distribiye ak yon tèt machin k ap deplase. Li pa etabli klas materyèl la, dite, dimansyon, presizyon oswa tan sik.
Antre obligatwa pou yon etid redresman
| Antre | Detay obligatwa |
|---|---|
| Desen | Revizyon, karakteristik kontwole, dat la, tolerans ak spesifikasyon fil |
| Fanmi pwodwi | Kalite baton, seksyon, dyamèt/lajè, epesè miray la, longè ak fen konfigirasyon |
| Etap fabrikasyon | Anvan oswa apre fòje, friksyon soude, D', tretman chalè, kouch ak fini fil |
| Materyèl ak tretman chalè | Steel klas, pwofil dite, pwofondè ka oswa tretman lokal kote sa aplikab |
| Fèk ap rantre koube | Magnitude, direksyon ak distribisyon axial soti nan lo pwodiksyon reprezantan |
| Egzijans final la | Dwate total, dwat pou chak mèt, radial runout, aliyman fil oswa rezilta kalib fonksyonèl |
| Enspeksyon konfigirasyon | Sipò / sant done, mezi pozisyon, oryantasyon, fòs sonde ak rezolisyon kalib |
| Egzijans sifas yo | Zòn kontak otorize yo, make limit, pwoteksyon korozyon ak règ krak-enspeksyon |
| Dimansyon pwodiksyon an | Pati melanj, sib pwodiksyon, metòd chaje, kondisyon chanjman ak trasabilite |
Desizyon posibilite a baze sou pi move konbinezon kredib la—se pa sèlman yon baton nominal ki deja prèske dwat..
Dwa pou chak mèt se pa menm jan ak Dwatete total
Baton long yo souvan dekri ak valè tankou "milimèt pou chak mèt,” men fraz sa a pa konplè san yon règ evalyasyon.
| Karakteristik | Ki sa li kontwole | Definisyon nesesè |
|---|---|---|
| Dwate total | Devyasyon tout longè soti nan yon liy dwat ideyal | Kontwole sifas/aks, tout longè ak metòd evalyasyon |
| Dwatité sou yon longè ansanm | Devyasyon lokal nan yon span kalib defini | Longè kalib, sipèpoze ak valè maksimòm pèmèt |
| Radial runout | Varyasyon sifas pandan w ap wotasyon sou yon aks referans | Datum, pozisyon sonde ak echantiyon angilè |
| Fil oswa aliyman fen | Relasyon koneksyon ak kò baton an | Kalib fonksyonèl, sant/aks konstriksyon ak limit akseptasyon |
Yon baton ka pase yon chèk lokal yon mèt men echwe yon egzijans tout longè, oswa montre eklatman sifas ki te koze an pati pa ovalite olye ke koube santral la. Pwopozisyon an dwe repwodui karakteristik final enspeksyon an, ki gen ladan distenksyon ki genyen ant dwat, radial runout ak TIR, olye pou yo tradui tout egzijans yo nan yon sèl nimewo jenerik "dwatity"..
Mezi Long-Rod dwe kontwole pwòp tèt ou-pwa
Yon baton milti-mèt ki sipòte orizontal defle elastikman anba pwa pwòp li yo. Chanje espas sipò a, deplase yon sipò, wotasyon yon seksyon egzagonal oswa pèmèt yon pwent depase ka chanje koub la mezire menm lè pliye pèmanan an pa chanje..
Modèl mezi a ta dwe defini:
- done lokalize a ak zòn kò ki apwouve yo;
- pozisyon sipò yo, wotè sipò ak depase admisib;
- si sipò swiv pyès travay la oswa rete nan estasyon fiks yo;
- fòs sonde ki ba ak repete;
- pozisyon mezi axial ak oryantasyon angilè;
- konpansasyon oswa korelasyon kalib pou repete defleksyon elastik;
- metòd yo itilize pou separe ovale, echèl oswa karakteristik fil soti nan koube santral la.
Objektif la se sipò kontwole ak repete—pa yon reklamasyon ke gravite te elimine.
Pwosesis redresman presyon fèmen-bouk rekòmande
1. Idantifye ak chaje baton ki kòrèk la
Operatè a oswa sistèm manyen idantifye fanmi baton an epi chwazi resèt valide a. Se baton an transfere san enpak sou fil fini. Otomatik chaje yo pwopoze sèlman apre melanj pwodwi reyèl la pase separasyon, balans, esè grip ak transfere.
2. Etabli sipò ak mezi done
Baton an repoze sou distribiye, sipò wotè-kontwole oswa lokalizatè objektif ki fèt. Sipòte evite fil, tranzisyon soude ak lòt zòn entèdi. Pou branch bwa egzagonal, resèt la defini figi a mezire oswa oryantasyon endis.
*Sous-videyo ankadreman.* Li montre yon tèt presyon anlè yon baton long ki sipòte. Li sipòte konsèp machin lan, men se pa yon fòs espesifik, rezolisyon konjesyon serebral oswa reyalize tolerans.
3. Mezire koub koub kap vini an
Machin nan mezire nan pozisyon axial apwouve. Tou depan de jeyometri a ak karakteristik final la, sa a ka itilize sond kontak, detèktè ki pa gen kontak, wotasyon/indexing oswa yon konbinezon. Kontwolè a anrejistre koub k ap vini an anvan li chwazi yon pwen koreksyon.
4. Chwazi yon span koreksyon ak pwen
Kote koreksyon an sòti nan koub la mezire ak yon span sipò apwouve. Algorithm la eskli rasin fil, fòje tranzisyon yo, soude, tretman lokal yo ak nenpòt zòn kote kontak pwen entèdi.
5. Aplike yon koreksyon limite
Près la aplike fòs kontwole oswa deplasman. Premye koreksyon an fè espre limite; springback varye selon seksyon, kondisyon materyèl, tretman chalè ak istwa koube. Maksimòm fòs, kou maksimòm, koube maksimòm rezidyèl ak konte maksimòm iterasyon se limit resèt valide pa tès echantiyon yo.
6. Remezire san chanje lojik done a
Machin nan remesure baton an lè l sèvi avèk menm sipò ak definisyon datum. Yon dezyèm koreksyon otorize sèlman lè erè rezidyèl la rete nan fennèt pou resevwa ak pwosesis apwouve a. Pati ki deyò fenèt sa a separe pou revizyon olye ke yo fòse nan yon sik koreksyon san limit.
*Sous-videyo ankadreman.* Kote sipò aktyèl yo ak limit fonksyònman fanmi baton yo bezwen validasyon ki baze sou echantiyon.
7. Ranpli jeyometri ak kondisyon chèk
Rezilta machin final la evalye kont règ espesifik desen an epi korelasyon ak kalib kliyan an. Kondisyon fil, mak kontak ak fant yo tcheke lè plan an bon jan kalite mande. Dosye mezi yo ka konsève lè trasabilite enkli nan sijè ki abòde lòd la.
Imobilye Long Drill Rod redresman videyo
Videyo piblik sa a montre pati long ki gen fòm baton sou yon kabann sipò distribiye ak yon tèt presyon k ap deplase ak koòdone kontwòl machin.. Li se prèv aranjman nan pwosesis vizib sèlman. Li pa pwouve seri dyamèt reklame paj anvan an, 4.3 m longè maksimòm, 0.5 rezilta mm/m, sis segonn sik, chajman robotik oswa akseptasyon kliyan.
Pwoteje Fil yo, Seksyon kre ak sifas trete
| Risk | Kontwòl pwosesis |
|---|---|
| Dent fil, dega oswa domaj kouch | Kenbe sipò ak grippers nan flank fil fonksyonèl; sèvi ak materyèl kontak apwouve |
| Efondreman lokal nan yon seksyon kre | Koresponn ak pwofil sele ak kout pyen, kontwole lajè kontak ak valide limit fòs |
| Krak nan yon zòn ki fè tèt di oswa tranzisyon | Ekskli zòn vilnerab yo, etap koreksyon epi defini enspeksyon krak |
| Fo lekti nan echèl, mete oswa ovalite | Sèvi ak zòn mezire apwouve ak règ filtraj/korelasyon |
| Sipòte friksyon pyèj baton an | Kontwole aliyman sipò, kondisyon roulo ak libète axial |
| Koreksyon twòp pèmanan | Limite fòs/deplasman ak remezire apre chak etap apwouve |
| Melanje resèt oswa move zouti | Sèvi ak idantifikasyon pati, chèk outillage ak resèt verrouillage |
"Pa gen fant" oswa "pa gen okenn domaj sifas" dwe yon rezilta akseptasyon enspekte. Li pa ka dedwi nan yon videyo machin kout.
Presyon redresman oswa woule redresman?
Presyon redresman byen adapte pou mezire koreksyon lokal yo ak jeyometri ki mande pou chwazi zòn kontak yo. Woulo redresman ka efikas pou seksyon kontinyèl apwopriye ak koub distribiye. Tretman chalè pou kont li pa otomatikman chwazi oswa entèdi nenpòt metòd.
| Faktè Desizyon | Presyon redresman souvan evalye lè | Woulo redresman ka evalye lè |
|---|---|---|
| Pliye modèl | Pwen segondè yo ka lokalize ak korije endividyèlman | Koubtire distribiye sou yon seksyon ase inifòm |
| Jeyometri | Fil, zepòl oswa chanjman seksyon mande pou kontak selektif | Yon kò kontinyèl ka pase san danje nan aranjman roulo a |
| Sifas | Yo pèmèt yo defini zòn sipò/kout pwen | Kontak woulo kontinyèl pèmèt |
| Mezi | Yo mande pou mezi ak koreksyon pwen bouk fèmen | Nan liy anvan/apre mezi ka verifye rezilta a |
| Validasyon | Fòs/konjesyon serebral ak limit iterasyon ka etabli | Woulo anviwònman ak kontak estrès pase echantiyon tras |
Chwa final la swiv rezilta echantiyon yo, limit métallurgique ak plan akseptasyon an. Nou pa reklame ke chak pwosesis milti-woulo fann yon kouch fè tèt di oswa ke yon laprès se inivèsèl san danje.
Egzanp Tès ak Plan Akseptasyon
Echantiyon reprezantan
- baton ki pi long ak pi fleksib nan fanmi an;
- pi gwo ak pi piti seksyon oswa epesè miray la;
- chak kondisyon chalè-tretman ak dite ki enpòtan;
- chak konfigirasyon fil / fen ak wout fabrikasyon;
- echantiyon atravè distribisyon reyèl entrant-bend la;
- plis pase yon pakèt pwodiksyon kote springback ka chanje;
- entansyonèlman defi men toujou akseptab pati toupre fwontyè pwosesis yo te dakò.
Dosye obligatwa
| Dosye | Prèv akseptasyon |
|---|---|
| Pati idantite | Revizyon desen, fanmi baton, pakèt, materyèl ak eta tretman chalè |
| Jeyometri fèk ap rantre | Datum, sipò layout, pozisyon, oryantasyon ak valè mezire |
| Zouti | Sipò, lokalizatè, kout pwen/gripper ak zòn kontak entèdi |
| Istwa koreksyon | Kote, fòs/deplasman ak konte iterasyon |
| Jeyometri final | Menm konfigirasyon machin plis korelasyon ak kalib kliyan an |
| Kondisyon sifas/fil | Enspeksyon selon kritè vizyèl oswa dimansyon yo dakò |
| Kondisyon krak | Metòd ak règ akseptasyon lè sa nesesè |
| Obsèvasyon pwodiksyon an | Sik mezire ak pèfòmans manyen pou konfigirasyon an valide |
Se sèlman apre etid sa a ka yon pwopozisyon endike yon seri garanti, presizyon, tan sik oswa sede pou fanmi pyès travay la defini.
Otomatik ak Chanjman Dimansyon
| Nivo | Dimansyon tipik |
|---|---|
| Manyèl chaje | Operatè chaje ak dechaje; mezi machin, korije ak verifye |
| Asistans manyen | Powered transfè, leve oswa pwezante pou baton long / lou |
| Selil otomatik | Magazin/transporteur, idantifikasyon, transfere, koreksyon ak separasyon rezilta |
| Liy trasable | Resèt, idantite pati/anpil, dosye mezi ak koreksyon, koòdone done opsyonèl |
Longè diferan, seksyon ak fòm fen yo ka mande pou repozisyon sipò, chanjman zouti ak verifikasyon-pa sèlman yon resèt lojisyèl. Chajman robo ak koneksyon MES/ERP yo se dimansyon jeni opsyonèl epi yo pa enplike nan machin nan redresman tèt li..
Ki sa ki pa yon pwomès inivèsèl
Anvan desen revizyon ak validation echantiyon, solisyon sa a pa pwomèt:
- yon sèl dyamèt, ranje longè oswa epesè miray pou chak fanmi baton egzèsis;
- 0.5 mm/m, 0.015 mm oswa yon lòt presizyon san yon done defini ak kalib;
- yon sik sis segonn oswa yon pousantaj pwodiksyon fiks;
- koreksyon nan chak grandè koube fèk ap rantre;
- zewo fant, zewo mak oswa zewo domaj fil;
- chaje totalman otomatik, transfè robotik oswa yon sèl-klike sou chanjman mekanik;
- estanda MES/ERP entegrasyon;
- yon rezilta kliyan delivre san dosye pwojè otorize.
Aplikasyon redresman ki gen rapò
Eksplore nou Zouti redresman solisyon yo epi Fastener ak zouti redresman solisyon yo pou pati ki kalite zouti adjasan. Paj sa yo bay kontèks aplikasyon an; yon baton perçage wòch toujou bezwen sipò pwòp li yo, chalè-tretman ak etid akseptasyon.
Enfòmasyon pou voye pou yon pwopozisyon
Comparing suppliers for heat-treated rock drill rod straightening? Take the straightener selection walkthrough with you, and sanity-check pricing against the limits of over-straightening.
Voye desen an ak revizyon, echantiyon reprezantan, kalite baton, seksyon, epesè miray la, longè ak fen ranje, materyèl ak wout tretman chalè, distribisyon fèk ap rantre-bend, karakteristik final jeyometrik ak done, konfigirasyon enspeksyon kliyan an, zòn kontak yo pèmèt, kondisyon fil / sifas / krak, sib pwodiksyon, melanj pati ak metòd chaje pi pito.
Kontakte StraighteningTech pou yon etid redresman baton egzèsis ki baze sou echantiyon. Nou pral defini done mezi a, sipò layout, limit koreksyon, zouti, Dimansyon automatisation ak prèv akseptasyon pou fanmi pwodwi aktyèl la.
Kesyon yo poze souvan
Èske yon baton fè egzèsis chalè-trete toujou mande presyon redresman?
Non. Presyon redresman souvan itil pou koreksyon lokal mezire ak kontak selektif, men pwosesis la dwe chwazi nan seksyon aktyèl la, distribisyon pliye, tretman chalè, kondisyon sifas ak rezilta echantiyon yo. Woulo redresman pa otomatikman entèdi.
Èske yon baton long ka mezire avèk presizyon pandan y ap sipòte orizontal?
Wi, lè layout sipò a, depase, oryantasyon ak fòs sonde yo kontwole ak korelasyon ak kalib final la. Baton an toujou defle elastikman anba gravite; pwosesis la kontwole efè sa olye ke li reklame elimine li.
Èske dwat pou chak mèt ase pou presize akseptasyon?
Non. Spesifikasyon an bezwen tou longè kalib la, règ plen longè, done, pozisyon mezi ak metòd evalyasyon. Dwat lokal ak total ka pwodwi diferan desizyon akseptasyon.
Èske laprès la kontakte yon fil fini?
Nòmalman fil fonksyonèl la ta dwe trete kòm yon sipò entèdi ak zòn koreksyon sof si kliyan an klèman apwouve yon metòd kontak valide.. Lokatè ak grippers dwe evite tou domaj fil.
Ki sa ki detèmine koube maksimòm korektab la?
Seksyon rèd, materyèl ak eta tretman chalè, pozisyon pliye, zòn kontak otorize yo, springback, sifas/fant limit ak machin/outillage kapasite tout matyè. Limit la etabli nan echantiyon reprezantan, pa yon valè milimèt jenerik.
Fwontyè referans teknik
- Katalòg Sandvik Koupe 2024: https://www.rocktechnology.sandvik/siteassets/product-documents/rock-tools/cutting/sandvik_cutting_catalog_2024.pdf
- Sandvik Top Hammer Drilling Tools Catalog: https://www.rocktechnology.sandvik/siteassets/product-documents/rock-tools/top-hammer-drilling-tools/top_hammer_catalog_eng_2024.pdf
- Epiroc R Drill fisèl: https://www.epiroc.com/en/products/rock-drilling-tools/tophammer/epiroc-r-drill-strings
- Epiroc fil fè egzèsis baton: https://www.epiroc.com/tr-tr/products/exploration-geoscience/core-drilling/rods-casing-adaptors-accessories/wireline-drill-rods
- Baton anba tè Boart Longyear: https://www.boartlongyear.com/product/underground-rods/
- MAE pyès ak aplikasyon: https://mae-group.com/en/workpieces-applications/
- Pwosesis redresman ak mezire MAE: https://mae-group.com/en/process-straightening-joining-pressing-measuring/
Sous sa yo sipòte divèsite konstriksyon drill-rod ak prensip jeneral redresman/mesi. Yo pa pwouve ke pèfòmans yon lòt founisè aplike nan yon konfigirasyon StraighteningTech.
