Federgehärteter feiner Edelstahldraht wird häufig in der Präzisionselektronik verwendet, medizinische Verbrauchsmaterialien, und Herstellung von Mikrofedern. Jedoch, Seine extrem hohe Zugfestigkeit und Elastizitätsgrenze stellen eine große Herausforderung beim Abwickeln und Richten dar. Ausgehend von technischen Schwachstellen, Dieser Artikel bietet eine detaillierte Analyse der wichtigsten Techniken zum Richten von hochelastischem 0,3-mm-Edelstahldraht. Wir untersuchen die Strategien zur Kontrolle des elastischen Rückpralls, die optimale Kombination aus Material und Position für Richtblöcke, und Hochgeschwindigkeits-Schertechnologie für perfekt flache Schnitte. Durch detaillierte technische Einblicke, Wir zeigen, wie diese spezielle Maschine ein perfektes Ergebnis erzielt “20M/min Hochgeschwindigkeitsbetrieb” neben a “strenge Toleranz von ±0,25 mm/m.”
Was ist federgehärteter feiner Edelstahldraht?
Federgehärteter Edelstahldraht ist ein Hochleistungsdraht, der einer speziellen Kaltzieh- und Wärmebehandlung unterzogen wurde (Temperierung) Prozesse. Bei einem Mikrodurchmesser von 0,3 mm, Seine innere Struktur erreicht eine unglaublich hohe Streckgrenze. Obwohl so dünn wie ein menschliches Haar, es verhält sich wie “Memory-Metall,” Es ist äußerst flexibel und behält gleichzeitig eine starke physikalische Tendenz bei, in seine ursprüngliche gewickelte Spulenform zurückzukehren.
Anwendungsszenarien für Edelstahldraht
Dieser feine Edelstahldraht wird hauptsächlich in Bereichen der Mikropräzisionsfertigung eingesetzt, die eine hohe Ermüdungsfestigkeit und Korrosionsbeständigkeit erfordern:
- Medizinische Geräte: Zum Beispiel Mikroführungsdrähte und Präzisionsnadelkerne, Voraussetzung dafür ist, dass der Draht absolut gerade und frei von Kratzern ist.
- Präzisionselektronische Komponenten: Wird für Mikrokontakte oder Hochfrequenzfedern verwendet, Sie erfordern perfekt flache Schnitte und extrem enge Toleranzen für die automatisierte Montage.
Alle Anwendungsszenarien sind einheitlich, strenge Anforderungen an Geradheit und Schnittlänge. Jegliche verbleibende Biegespannung oder eine Länge außerhalb der Toleranz führt dazu, dass nachfolgende automatisierte Montagelinien sofort angehalten werden.
Strukturelle und physikalische Eigenschaften
- Ultradünn und dennoch robust: Nur 0,3 mm Durchmesser, aber mit immenser Härte und Elastizität.
- Sehr abrasiv: Bei Fahrten mit hoher Geschwindigkeit, die Hard, dünner Draht wirkt wie ein “Seilsäge,” schneidet leicht in Richtmatrizen ein und zerstört diese.
- Dynamische Vibration: Im Moment des Schneidens, Eine hohe Elastizität führt zu heftigen Vibrationen im Draht, Beeinträchtigung der Ebenheit des Schnitts.
Hauptmerkmale des feinen Edelstahldrahtes
Hauptmerkmale:
- Extreme Längenpräzision: Die Längentoleranz muss streng innerhalb von ±0,25 mm/Meter kontrolliert werden.
- Absolut flache Schnitte: Der Moment des Schneidens darf keine Biegung hervorrufen, Grate, oder schräge Kanten.
- Hohe Effizienz: Bei der Feindrahtverarbeitung handelt es sich meist um große Volumina, eine Schnittgeschwindigkeit von 20 m/min oder höher erfordern.
Technische Parameter für feinen Edelstahldraht
| Artikel | Parameterbereich | Notizen |
| Werkstückmaterial | Edelstahldraht (Federgehärtet) | Hohe Elastizität, extrem anfällig für Rückschläge |
| Werkstückdurchmesser | Ø0,3mm | Mikrofeiner Draht |
| Schnittgeschwindigkeit | ≥ 20 M/min | Erfüllt die Anforderungen der Großserienproduktion |
| Schnittqualität | Absolut flach | Keine Neigung, keine Grate; sorgt für eine einfache Montage |
| Längentoleranz | ±0,25 mm/m | Extrem hohe Konsistenzanforderung |
Warum lässt sich federgehärteter Draht nur schwer glätten?? (Kernschmerzpunkte)
Beim Umgang mit 0,3 mm hochelastischem Edelstahldraht, Herkömmliche Richtanlagen stehen vor fatalen Herausforderungen:
| Schmerzpunkt | Spezifisches Problem | Auswirkungen |
| Heftiger elastischer Rückprall | Beim Durchgang durch Standardrollen fehlt dem Draht eine ausreichende plastische Verformung, Beim Verlassen springt es sofort wieder in die Kurve zurück. | Erfüllt die Geradheitsstandards nicht; für nachgelagerte Prozesse völlig unbrauchbar. |
| Blöcke können leicht zerschnitten/abgenutzt werden | Bei 20 m/min Hochgeschwindigkeitsreibung, Der 0,3 mm dicke harte Draht wirkt wie eine Klinge, Fräsen tiefer Rillen in Standard-Richtblöcke. | Extrem kurze Werkzeuglebensdauer, häufige Ausfallzeiten für Ersatz, und Richtversagen. |
| Ungleichmäßige Schnitte & Längenfehler | Durch die hohe Elastizität kommt es beim Schneiden zu hochfrequenten Erschütterungen. Standardscheren produzieren schräg, Gratige Schnitte. | Durch Vibrationen wird die Vorschublänge instabil, Dadurch kann die Toleranz von ±0,25 mm/m nicht erreicht werden. |
Spezielles Hochgeschwindigkeitsrichten & Schneidprozess
Diese Ausrüstung vervollständigt das Richten und Durchschneiden von hochelastischem Feindraht 5 vollautomatische Schritte. Der Kernoperationen sind Schritt 02 (Hochgeschwindigkeits-Rotationsrichten) und Schritt 04 (Servo-Fliegende Schere zum Flachschneiden).
Vollständiger Prozessablauf
| Verfahren | Prozessname | Kernmechanismus | Geschwindigkeit | Präzision / Ziel |
| 01 | Ständige Spannungsentspannung | Gedämpftes aktives Auszahlungsregal | Synchronisiert | Verhindert, dass 0,3-mm-Draht verknotet oder reißt |
| 02 | Hochgeschwindigkeits-Rundrichten | Schnellverstellbarer Richtdorn | Hohe Drehzahl | Eliminiert vollständig innere Biegespannungen |
| 03 | Servo-Präzisionszuführung | PU-Andruckrollen & Servomotor | 20M/min | Sorgt für Rutschfreiheit, Markierungsfreie Drahtzuführung |
| 04 | Flaches Schneiden mit fliegender Schere | Zerstörungsfreie Schermesser | Sofort | Toleranz ±0,25 mm/m, perfekt flach geschnitten |
| 05 | Automatische Entladung | Pneumatische Fallrutsche | Kontinuierlich | Verhindert, dass sich feine Drähte stapeln und verheddern |
Herausforderungen und Lösungen beim Kernrichten
Herausforderung: Ständige Anpassung der Position und des Materials der Richtblöcke, um dem Rückprall entgegenzuwirken
Problembeschreibung: Federgehärteter Edelstahldraht ist enorm elastisch. Sogar innerhalb derselben Spule, Die Eigenspannung variiert geringfügig zwischen Außen- und Innenring. Die Verwendung fester Positionen und Glättblöcke aus einem Material führt nicht zu einer gleichmäßigen Begradigung; Der Draht wird nach dem Austritt immer noch zurückprallen und sich verbiegen.
Lösungen:
- Richtblockmatrix aus mehreren Materialien: Um dem entgegenzuwirken “Sägeeffekt” und Hochfrequenzreibung des 0,3 mm harten Drahtes, Wir haben auf herkömmliche Gusseisenmatrizen verzichtet. Abhängig von den spezifischen Drahteigenschaften, wir kombinieren spezielles Hartmetall (Wolframstahl) mit hochverschleißfeste Polymermaterialien (wie spezielles Nylon oder Keramik) für die Richtblöcke. Dies verlängert die Lebensdauer exponentiell und ermöglicht eine gezielte Anpassung des Reibungswiderstands.
- Externer visueller Mikroanpassungsmechanismus: Wir haben einen Schnellwechsel entworfen, Mikroverstellbarer Richtdorn. Bediener müssen die Sicherheitsabdeckungen der Maschine nicht demontieren. Verwendung externer Mikrometerskalen bei laufender Maschine, Sie können die exzentrische Presstiefe jedes Richtblocks unabhängig und in Echtzeit feinabstimmen. Durch die Festlegung einer genauen “Material & Druckrezept,” Bei der Hochgeschwindigkeitsrotation erfährt der Draht eine wechselnde Biegebeanspruchung, die knapp über seiner Streckgrenze liegt. Dadurch wird der elastische Rückprall perfekt blockiert, Zähmen Sie den hartnäckigen Draht in eine perfekt gerade Linie.

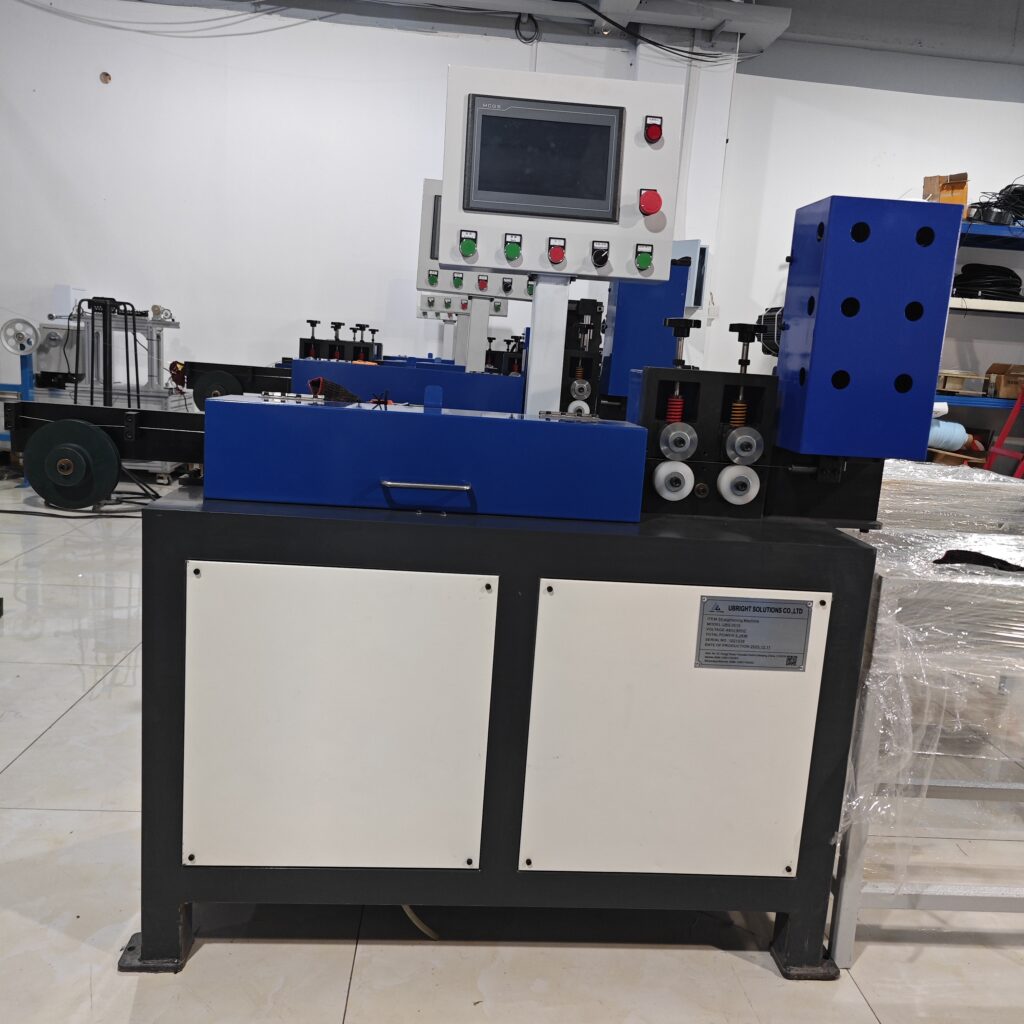

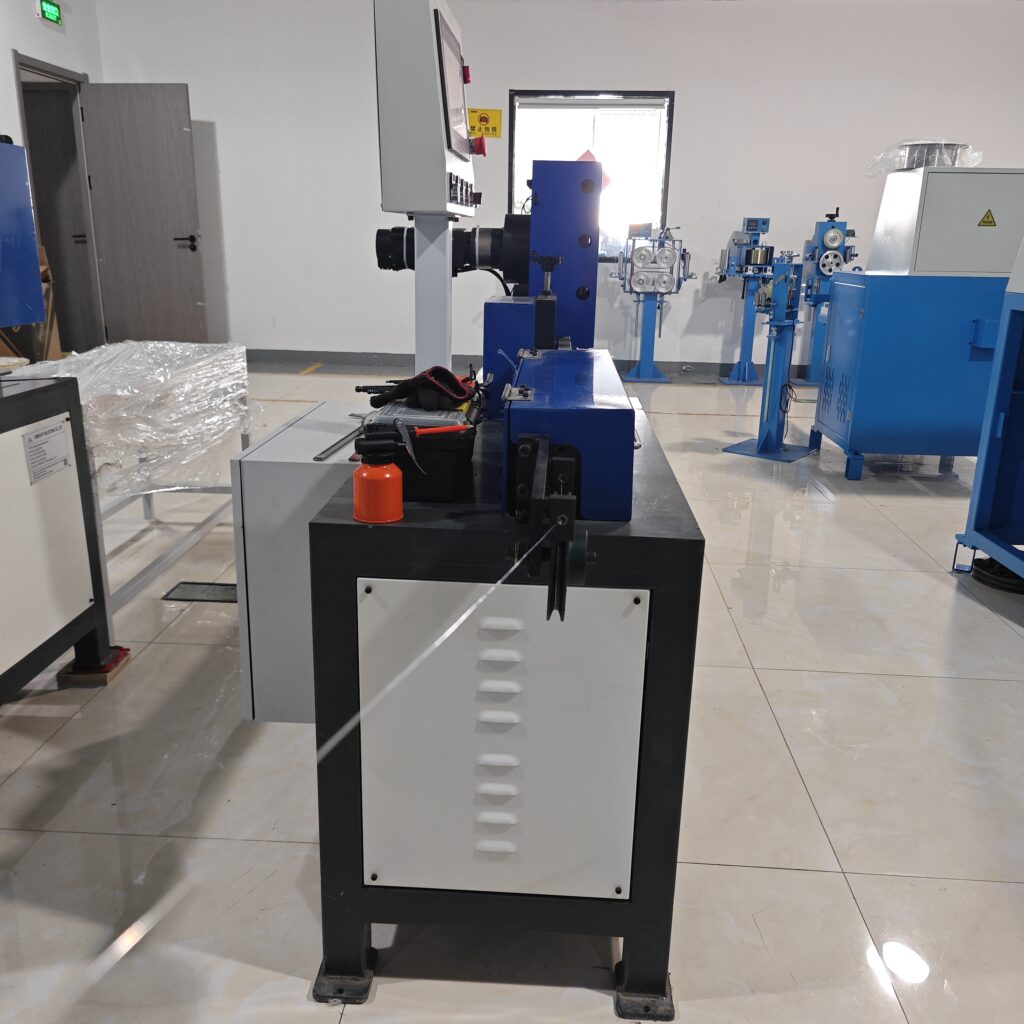

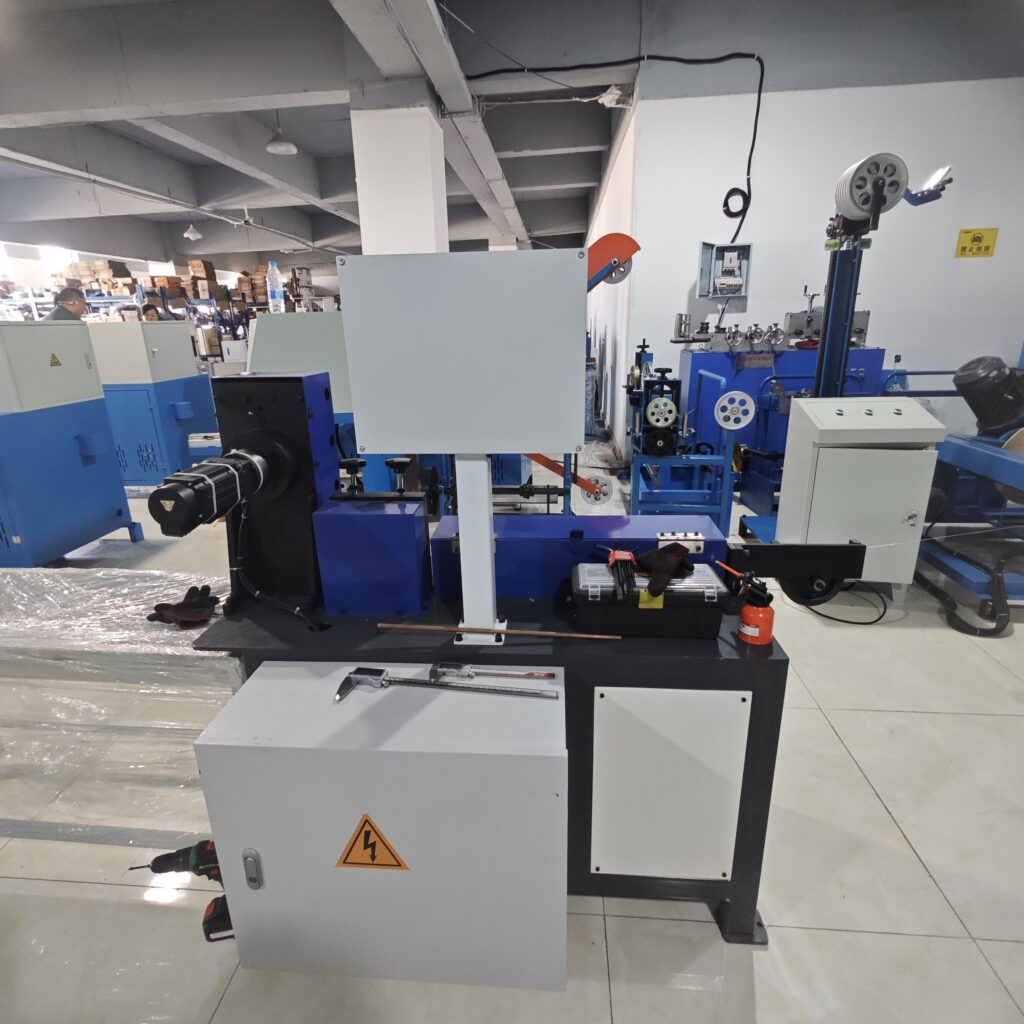

UBS02 Richtmaschine mit fliegender Schere
- Übernimmt die SPS-Programmsteuerung für präzises Schneiden mit hoher Genauigkeit.
- Die Touchscreen-Steuerung sorgt für eine einfache Bedienung.
- Durch ununterbrochenes Schneiden wird die Richtgeschwindigkeit erheblich verbessert.
- Richtet professionell ultrafeine Drähte, mit einer Mindestgröße von 0,2 mm.
- Höhere Stabilität, bessere Geradheit, und verringertes Risiko eines Drahtbruchs.
Herausforderung: Garantiert flache Schnitte und eine Toleranz von ±0,25 mm bei einer Geschwindigkeit von 20 m/min
Problembeschreibung: Je schneller die Geschwindigkeit, desto größer ist die Trägheitsschwingung, die durch die Elastizität des Drahtes verursacht wird. Herkömmliche Schneidemaschinen reißen den Draht im Moment des Scherens ein, Dadurch wird das 0,3-mm-Schnittende verformt und die Vorschubgenauigkeit beeinträchtigt.
Lösungen:
Die Ausrüstung nutzt a vollständig geschlossene Servo-Tracking-Länge + Hochgeschwindigkeits-Fliegende Scherentechnologie. Vorschubrollen aus Polyurethan halten den Draht fest und verhindern so ein Verrutschen. Bei Erreichen der exakt eingestellten Länge, Maßgeschneiderte ultraharte flache Scherblätter schließen und schneiden in weniger als 0.01 Sekunden. Das ist knusprig, Durch die sofortige Scherung wird jegliches Ziehen oder Verformen des hochelastischen Drahtes wirksam verhindert, Gewährleistung eines absolut flachen Schnitts bei gleichzeitiger Einhaltung der extremen Längentoleranz von ±0,25 mm/m.
Herstellungsfall
Kundenhintergrund
Ein Produktionsunternehmen, das sich auf hochwertige medizinische Führungsdrahtkerne und Präzisions-Mikrofedern spezialisiert hat.
Technische Herausforderungen
- Der Kunde beschaffte große Mengen an federgehärtetem Edelstahldraht mit einer Stärke von 0,3 mm, mit extremer Elastizität.
- Mit der vorhandenen Ausrüstung – ob Mehrwalzen- oder herkömmliche Rotationsrichtmaschinen – wurde der Draht gebogen wie ein “Schweineschwanz,” springt gleich wieder zurück.
- Der Kunde forderte eine hohe Produktionskapazität: Die Schnittgeschwindigkeit musste 20 M/min erreichen, ganz ohne schräge Schnitte, und die Längentoleranz ist streng auf ±0,25 mm/m begrenzt.
Lösungen
| Artikel | Parameter/Konfiguration |
| Werkstückname | Federgehärteter feiner Edelstahldraht |
| Spezifikationen | Ø0,3mm |
| Kernausrüstung | Mikroverstellbares Hochgeschwindigkeits-Rotationsrichten & Schneidemaschine |
| Blockkonfiguration | Verbundmatrix aus Wolframstahl & Polymerkeramik |
| Leistungsdaten | Geschwindigkeit 20 m/min, Toleranz ±0,25 mm/m, Absolut flacher Schnitt |
Implementierungsergebnisse
- Verlassen Sie sich auf die Multimaterial-Richtblöcke und das praktische Mikroverstellsystem, Die Bediener fanden in nur wenigen Minuten den optimalen Richtzustand, den elastischen Rückprall des Drahtes gründlich überwinden.
- Betrieb mit einer vollen Geschwindigkeit von 20 m/min, Der geschnittene 0,3 mm dünne Draht war so gerade wie eine Stahlnadel. Unter dem Mikroskop, Die Schnitte waren vollkommen flach und gratfrei.
- Die Längentoleranzkonsistenz hat eine erstaunliche Leistung erbracht 99.9%, einwandfreie Erfüllung der nachfolgenden Anforderungen des Kunden an die automatisierte Montage medizinischer Schläuche.
Zusammenfassung
Für 0,3 mm federgehärteten Edelstahl-Feindraht mit extremer Elastizität, unter Verwendung von a Mit Verbundmaterial ausgestattete Hochgeschwindigkeits-Richt- und Schneidemaschine, mikroverstellbare Richtblöcke ist die ultimative Wahl, um den elastischen Rückprall zu überwinden und hochwertige Schnitte zu gewährleisten. Diese Lösung bietet nicht nur eine stabile effiziente Produktionskapazität von 20 Mio./Minute, sondern legt auch die Längengenauigkeit fest auf ±0,25 mm/Meter fest.
Wenn Sie Schwierigkeiten bei der Verarbeitung von schwer zu richtenden Werkstücken haben, hochelastische Mikrodrähte, oder Sie möchten ungleichmäßige Schnitte und instabile Längentoleranzen beheben, Bitte Kontaktieren Sie uns um einen individuellen Richttest und eine auf Ihren Draht zugeschnittene Lösung zu erhalten.
