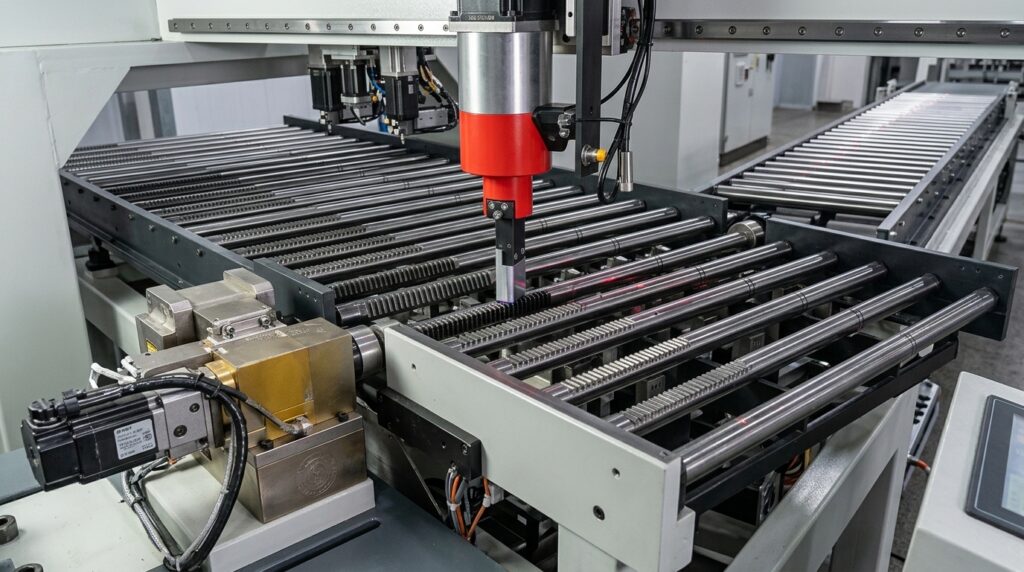

Přímost automobilového hřebenu řízení přímo určuje pocit, přesnost, a kontrola hluku systému řízení vozidla. Počínaje technickými principy, tento článek poskytuje hloubkovou analýzu klíčových technických bodů při rovnání hřebenů řízení S45C, včetně: řešení masivních počátečních deformačních problémů (2.5-3mm), dosažení vysoké přesnosti TIR (0.1mm) řízení, potíže s měřením ozubených obrobků, a automatické rovnání strategie. Prostřednictvím podrobných technických údajů a skutečného výrobního případu, demonstrujeme výjimečný výkon automatizovaného procesu rovnání lisu, který vám pomůže vyřešit složité potíže s rovnáním součástí ozubených hřídelí.

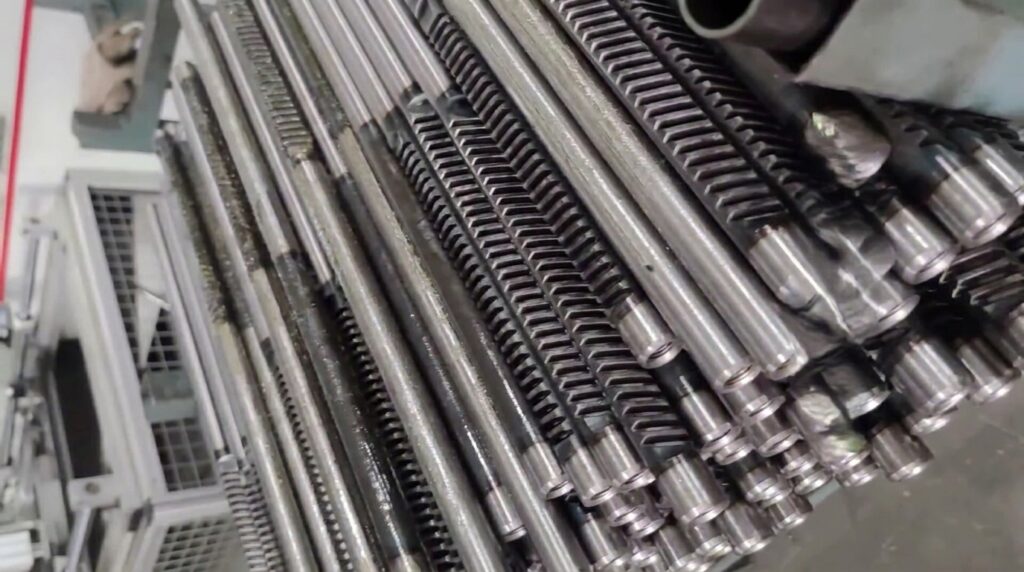

Co je to automobilový hřeben řízení?
Automobilový hřeben řízení je základní součástí převodového systému hřebenového řízení, primárně se používá k převodu rotačního pohybu volantu na lineární pohyb kol. V závislosti na konstrukci vozidla, běžné průměry se pohybují od 23 mm do 30 mm, a délky se pohybují od 400 mm do 750 mm.
Scénáře použití řídicího stojanu
Hřebeny řízení se používají hlavně v systémech řízení automobilů. V závislosti na konkrétním místě aplikace a funkčních požadavcích, existují diferencované požadavky:
- Řízení osobního vozu (EPS): Extrémně vysoké požadavky na NVH (Hluk, Vibrace, a Tvrdost). Přímost TIR musí být přísně kontrolována v rozmezí 0,1 mm, aby se eliminovalo váznutí řízení a abnormální hluk.
- Řízení užitkových/terénních vozidel: Endures immense steering resistance, requiring materials (like S45C) to possess extremely high surface hardness and core toughness after high-frequency induction hardening.
All application scenarios have strict requirements for the straightness of the steering rack, because a bent rack will lead to oil seal leakage, poor gear meshing, and severe steering safety hazards.
Structural Features
Automotive steering racks have the following structural features:
- Half-Tooth, Half-Shaft Structure: One end is machined with a precision tooth profile (tooth length 250mm to 300mm), while the rest is a smooth shaft.
- Material Requirements: Typically made of S45C (medium carbon steel), offering excellent comprehensive mechanical properties.
- Severe Heat Treatment Distortion: After high-frequency surface hardening on the toothed section and shaft, masivní uvolnění napětí obvykle způsobí velké počáteční ohyby (Vstupní ohyb) 2,5 mm až 3,0 mm.
Klíčové vlastnosti hřebenu řízení
Klíčové vlastnosti:
- Vysoce přesné rovnání: Podporuje extrémně vysoký požadavek na přesnost TIR ≤0,1 mm.
- Korekce masivní deformace: Schopný zvládnout masivní počáteční ohyby až do 2,5 mm – 3.0mm.
- Nedestruktivní pro zuby: Jemná ozubená struktura musí být během celého procesu rovnání absolutně chráněna před poškozením.
Technické parametry hřebenu řízení
| Položka | Rozsah parametrů | Poznámky |
| Průměr stojanu | Ø 23 mm – Ø 30 mm | – |
| Délka stojanu | 400mm – 750mm | – |
| Délka zubů | 250mm – 300mm | Velmi obtížné měřit a lisovat |
| Vstupní ohyb | 2.5mm – 3.0mm | Masivní zkreslení po tepelném zpracování |
| Přesnost výstupu(TIR) | ≤0,1 mm | Cíl extrémní přímosti |
| Materiál | S45C | Výrazné elastické odpružení |
Proč je u ozubených stojanů preferováno automatické rovnání lisů?
Konvenční procesní body bolesti
Když hřebeny řízení procházejí tradičním ručním nebo víceválcovým rovnáním po tepelném zpracování, čelí následujícím výzvám:
| Bod bolesti | Specifický problém | Dopad |
| Nepřesnost měření na zubech | Standardní sondy divoce skáčou, když se pohybují přes ozubenou sekci 250-300 mm. | Nelze určit skutečný nejvyšší bod ohybu; chybné posouzení systému. |
| Masivní počáteční ohyb | Vysokofrekvenční kalení způsobuje silné prohnutí až do 2,5-3 mm. | Ruční rovnání je extrémně pomalé a náchylné k nadměrnému ohýbání šrotu. |
| Multi-Roll poškozuje zuby | Nepřetržité střídavé namáhání víceválcových systémů rozdrtí přesné zuby ozubených kol. | Ruiny záběru ozubených kol, přímé sešrotování drahého obrobku. |
Výhody automatického rovnání lisů
Řešení výše uvedených bolestivých bodů, a Automatizovaný lisovací rovnací stroj poskytuje specializované a revoluční řešení:
| Srovnávací rozměr | Ruční rovnání | Automatizované rovnání lisů | Zlepšení |
| Přesnost (TIR) | ~0,15 mm | ≤0,1 mm | Důsledně plní napjaté cíle |
| Účinnost | 2-3 minut/kus | 20-30 sekund/kus | Znásobená efektivita výroby |
| Míra vad | 5-8% (Rozdrcené zuby) | <0.5% | Téměř nulový odpad |
| Dovednost operátora | Master Technician | Standard Operator / Unmanned | Massively reduced labor cost |
Core Advantages:
- Point-to-Point Precision Pressing: Uses a precisely controlled hydraulic or servo ram to press strictly on the bend’s high points, smartly avoiding the toothed area to ensure zero tooth damage.
- Smart Filtering Algorithms: Software is equipped with exclusive algorithms to filter out noise from the tooth gaps and flat surfaces, accurately reconstructing the true central axis curve.
- S45C Spring-back Model: Built-in spring-back curves for S45C steel. Even when facing a massive 3mm bend, it instantly calculates the exact downward stroke required.
Steering Rack Straightening Process
This section outlines 7 core processes to complete the steering rack manufacturing workflow. The základní proces je 05 Automatizované rovnání lisů, což je rozhodující pro zajištění kvality finálního bezhrotého broušení a přesnosti montáže.
Rovnání hřebenu řízení Kompletní procesní tok
| Proces | Název procesu | Zařízení | Čas | Přesnost |
| 01 | Řezání & Hrubé soustružení | CNC soustruh | 40s | Ponechte příspěvek na dokončení |
| 02 | Regálové frézování | Oddaný Rack Miller | 60s | Zajistěte rozteč a profil |
| 03 | Vrtání & Klepání | Obráběcí centrum | 30s | – |
| 04 | Indukční kalení | Vysokofrekvenční ohřívač | 20s | Vytváří ohyb 2,5-3 mm |
| 05 | Automatické rovnání | Stiskněte žehličku | 20-30s | TIR ≤ 0,1 mm |
| 06 | Bezhroté broušení | Bezhrotá bruska | 30s | Ensure OD tolerance |
| 07 | Závěrečná kontrola | CMM / Vyhrazené měřidlo | 20s | – |
Popis procesu rovnání hřebenu řízení:
Krok 5 Automatizované rovnání lisů
Účel procesu: Pro přesné narovnání hřebenů řízení, které mají masivní indukčně kalený ohyb 2,5 mm až 3,0 mm až na přísnou TIR ≤ 0,1 mm, poskytuje dokonale kvalifikovaný polotovar pro následné bezhroté broušení.
Princip procesu: Obrobek je podepřen středy nebo V-bloky a automaticky se otáčí. Senzory získávají data o házivosti v reálném čase z hladké hřídele a zadní části stojanu. Řídicí systém používá proprietární algoritmy k odfiltrování rušení dat způsobeného plochou/ozubenou geometrií, určení skutečného nejvyššího bodu axiálního ohybu. Beran poté aplikuje přesné, lokalizovaný zpětný lis založený na vlastnostech odpružení S45C.
Klíčové body:
- Manipulace s velkým rozsahem & Micro Precision: Měřicí systém musí současně rozpoznat masivní počáteční výchylku 3 mm a nakonec řídit zdvih na toleranci mikro 0,1 mm.
- Smart Press Point Selection: Lisovací bod stroje se musí striktně vyhýbat křehkému profilu zubu, typicky zaměřené na plochá/kulatá záda nebo hladké části hřídele.
- Integrace automatického načítání: Pevný stojan S45C (Průměr 30 mm, Délka až 750 mm) je extrémně těžký. Obvykle je integrován s portálovým robotem pro plně bezobslužnou manipulaci s materiálem.
Standardy kvality:
- Celková hodnota indikátoru (TIR) ≤0,1 mm po celé délce.
- Absolutně žádné prohlubně nebo mikrotrhliny na povrchu zubu a hřídele.
Výzvy a řešení základních narovnání
Obtížnost 1: Masivní počáteční deformace po kalení (2.5mm – 3mm)
Popis problému:
- Protože hřeben má zuby pouze na jedné straně (vysoce asymetrický průřez), uvolňování tepelného napětí při vysokofrekvenčním kalení je extrémně nerovnoměrné, nevyhnutelně způsobí, že se obrobek drasticky zdeformuje až o 3 mm.
- Masivní jediný zdvih lisu na tradičním stroji může způsobit nadměrné ohnutí nebo dokonce prasknutí.
Řešení:
- Využívá a Vícekrokový aproximační algoritmus. Místo pokusu o a “zabít na jeden úder”, systém používá větší zdvih k rychlému snížení ohybu pod 0,5 mm, následují mikroúdery pro maximální přesnost korekce.
- Obsahuje funkci strojového učení a kompenzace, která automaticky zaznamenává koeficient zpětného odpružení konkrétní šarže S45C, s každým kusem přesnější.
Obtížnost 2: Zkreslení senzoru v ozubené zóně (250-300mm)
Popis problému:
- Když měřicí sonda přejede přes rotující zuby, opakovaně padá do mezer, vytvoření silné zubaté, nečitelná křivka měření. Stroj nedokáže identifikovat skutečný axiální ohyb.
Řešení:
- Představujeme upgrade softwaru Technologie filtrování obálek, extrahování pouze údajů o házení z hřebenů zubů, aby se vytvořila hladká křivka.
- Hardwarová adaptace: Strategicky se vyhýbat zubům, senzory jsou zaměřeny na měření spojitého “plochá/kulatá záda” stojanu, tím nabývá pravdivého, data bez rušení.
Rovnací pouzdro
Zákazník pozadí
Hlavní úroveň 1 dodavatel automobilového systému řízení v Asii, poskytování EPS (Elektrický posilovač řízení) montáže pro světově uznávané automobilové značky.
Technické výzvy
- Klient představil novou automatizovanou výrobní linku hřebenu řízení se specifikacemi: Průměr 23-30mm, Délka 400-750mm, Délka zubů 250-300mm, Materiál S45C.
- Dodatečně kalené obrobky měly an vstupní ohyb velký od 2,5 mm do 3,0 mm.
- Klient striktně požadoval výstupní přímost TIR ≤ 0,1 mm s extrémně rychlými časy cyklu, což jejich staré poloautomatické stroje zcela nedokázaly dosáhnout.
Řešení
| Položka | Parametry/konfigurace |
| Název obrobku | Automobilový hřeben řízení |
| Specifikace | Ø23-30mm × L400-750mm |
| Materiál | S45C (Středně uhlíková ocel) |
| Základní vybavení | Heavy-Duty Automated Press rovnačka (s algoritmem filtrování průřezu) |
| Vstupní ohyb | 2.5 – 3.0 mm |
| Přesný cíl | TIR ≤ 0.1 mm |
Výsledky implementace
- Precision Locked In: Po uvedení do provozu, despite the extreme 3mm initial deformation, the machine stably controlled the final TIR within the strict 0.1mm red line.
- Measurement Interference Eliminated: The proprietary cross-section filtering algorithm completely solved the industry pain point of inaccurate measurements on toothed racks.
- Seamless Automation Integration: Working perfectly with the production line’s gantry robots, it achieved an unmanned material flow directly from the high-frequency hardening machine into the straightener.
Ohlas zákazníka
“Your equipment’s algorithms are outstanding! In the past, our operators struggled endlessly with toothed parts bent by 3mm, suffering high scrap rates. Now, this automated straightening machine acts as if it has eyes—dodging the fragile teeth while locking the precision strictly within 0.1mm, poskytuje nejspolehlivější záruku kvality našich sestav EPS.”
Běžné otázky narovnání hřebenu řízení
Q1: Zadní strana hřebenu řízení má často rovný povrch. Jak to stroj přesně změří?
Hřebeny řízení mají obvykle nestandardní “byt, kolo, a zubaté” průřez. Náš rovnací systém vyvinul specifické kompenzační algoritmy pro takové nepravidelné profily. Když sonda přejede přes plochá záda, systém automaticky odečte geometrický výškový rozdíl, extrahování pouze skutečné axiální výchylky způsobené ohybem obrobku.
Q2: Se vstupním ohybem 3 mm, zlomí se stojan S45C během rovnání lisu?
Přestože povrch S45C (medium carbon steel) prochází vysokofrekvenčním kalením, jeho jádro si zachovává vynikající houževnatost. Naše hydraulické/servoválce nepoužívají destruktivní rázové lisování; místo toho, používají regulovanou rychlost, flexibilní extruze. Protože systém vypočítá přesný zdvih odpovídající meze průtažnosti materiálu, riziko zlomení prakticky neexistuje u ohybů do 3 mm.
Q3: Proč nelze pro tyto ozubené obrobky použít víceválcové rovnačky?
Víceválcové rovnačky používají přesazené horní a spodní válečky k nepřetržitému válcování a opakovanému ohýbání obrobku. Pro hřeben řízení s přesným profilem zubů 250-300 mm, obrovská a nepřetržitá drtící síla válců by přímo zničila zuby nebo způsobila mikrotrhliny na hřebenech, což jej činí zcela nepoužitelným pro záběr ozubených kol. Proto, lisovací rovnačka cílená aplikace, tlak point-to-point je absolutně jedinou bezpečnou volbou.
