Mala pužna vratila motora koriste se u kompaktnim motorima sa reduktorima, pametne brave, pogoni za uređaje i automobilske aktuatore. Njihova duga, tijelo malog prečnika može se saviti nakon obrade navoja, termička obrada, mlevenje ili rukovanje. Čak i malo odstupanje može uticati na sklop ležaja, kontakt puž-točak, stabilnost buke i rotacije.
Odgovarajuće rješenje za ispravljanje mora učiniti više od pritiska na osovinu. Potrebno je uspostaviti ponovljiv podatak, rotirati i izmjeriti radni komad, identificirati veličinu i kutni položaj krivine, primijeniti kontroliranu korekciju na sigurnom dijelu osovine, i ponovo izmjeriti rezultat. Ciljni izlaz, mjerne točke i dozvoljene površine pritiska moraju biti potvrđene iz crteža i ispitivanja uzorka prije konfiguracije stroja.
Za šire primjene na navojnoj osovini, vidi naše pregled preciznog ispravljanja vijaka. Ova stranica sa pužnim vratilom fokusira se na dodatni datum, Izazovi zaštite i ispravljanja karakteristika koje stvara funkcionalna crva sekcija i stepenasti časopisi.
Šta je pužna osovina malog motora i zašto joj je potrebno ravnanje?
Mala pužna osovina motora kombinuje osovinu motora sa pužnom niti koja pokreće spojni pužni točak. Ovisno o dizajnu, isti dio može uključivati i rukavce ležaja, ramena, žljebovi, sjedišta rotora i krajevi sklopa. Ovi različiti prečnici i funkcionalne karakteristike čine osovinu težim za podupiranje i merenje od klina konstantnog prečnika.
Javna demonstracija koja se koristi na ovoj stranici je pod naslovom „Precizno ispravljanje osovine puža“. Njegov video opis navodi M8 × 180 mm vijak/osovina i traženu ravnost od 0.1 mm. Te vrijednosti opisuju demonstracijski unos; oni nisu univerzalni asortiman mašina ili nezavisno verifikovani konačni rezultat. Materijal, tvrdoća, lokacija niti, podatci i uvjeti toplinske obrade još uvijek moraju biti potvrđeni za svaki projekt jer direktno utječu na krutost, springback, rizik od pucanja i potreban hod korekcije.
| Stavka | Projektni ulaz |
|---|---|
| Radni komad | Mala pužna osovina motora |
| Javni demo unos | M8 × 180 mm; navodi opis videa 0.1 mm zatražena ravnost |
| Funkcionalne karakteristike | Worm thread, vitko telo osovine, noseći listovi, ramena i krajevi sklopa |
| Materijal / Tvrdoća | Za potvrdu |
| Mogući izvori izobličenja | Obrada navoja, termička obrada, brušenje, transport ili skladištenje |
| Glavna karakteristika kvaliteta | Radijalno izvlačenje ili ravnost, kako je navedeno na crtežu |
| Datum mjerenja | Normalno odabrani ležajevi, centrima ili naznačenim referentnim prečnicima |
| Zaštićena područja | Worm thread, gotovih časopisa, žljebovi, ramena i montažne površine |
| Proizvodni zahtjevi | Part mix, takt sat, godišnju zapreminu i način utovara treba potvrditi |
Ispravljanje cilja i kriterija prihvatanja
Pravost i radijalno odstupanje su povezani, ali nisu međusobno zamjenjivi. Pravost opisuje odstupanje od idealne prave linije. Radijalno strujanje se mjeri dok se osovina okreće oko definiranih referenci i uključuje utjecaj odabranog datuma. The drawing and the customer's inspection method must therefore be reviewed before a target is entered into the machine recipe.
Za stepenastu pužnu osovinu, mjerenje na niti ili preko ramena može stvoriti pogrešan signal. Stabilni cilindrični nosači su obično bolje referentne ili mjerne površine, pod uslovom da predstavljaju datum funkcionalnog sklopa. Ako proizvodna inspekcija koristi centre, nosače ležajeva ili drugi namjenski podatak, mašina treba da reproducira to stanje što je moguće bliže.
| Kontrolna stavka | Requirement | Verifikacija |
|---|---|---|
| Početno radijalno strujanje | Zabilježite stvarni dolazni domet | Okrenite osovinu i izmjerite na definiranim mjestima |
| Final IRR / ravnost | Da se potvrdi iz crteža | Automatsko ponovno mjerenje pomoću dogovorenog datuma |
| Zaštita navoja od puža | Nema neprihvatljivog oštećenja pritiska ili stezaljke | Vizuelni i funkcionalni pregled po potrebi |
| Zaštita površine lista | Nema neprihvatljivih oznaka podrške | Vizuelni ili površinski pregled |
| Granica korekcije | Maksimalni ciklusi i hod postavljeni testom uzorka | Mašinski recept i logika alarma |
Zašto je pužne osovine malih motora teško ispraviti
Visok odnos dužine i prečnika čini osovinu osetljivom i na stvarno savijanje i na grešku merenja. Prljavština na nosačima, nestabilan kontakt, vlastita težina i neodgovarajuća mjerna točka mogu promijeniti očitanje. Mašina mora razlikovati stvarno savijanje od varijacija uzrokovanih koracima, žljebovi ili karakteristike površine.
Prozor za korekciju takođe može biti uzak. Premalo prekomjernog savijanja ostavlja zaostalo izvlačenje, dok previše može preokrenuti savijanje ili preopteretiti korijen konca, žljeb ili prijelaz presjeka. Iz ovog razloga, razmak nosača, položaj pritiska, smjer pritiska i hod ne mogu se kopirati s drugog modela osovine bez validacije.
| Challenge | Uzrok | Kontrolna strategija |
|---|---|---|
| Nestabilno mjerenje | Mali prečnik, površinska kontaminacija ili loša potpora | Očistite referentna područja, precizni oslonci i ponovljiva rotacija |
| Varijacija signala | Koraci, žljebovi i geometrija navoja | Mjerite na odobrenim časopisima i filtrirajte varijacije vezane za karakteristike |
| Springback | Varijacije materijala i tvrdoće | Korekcija zatvorene petlje sa ograničenjima specifičnim za model |
| Overcorrection | Visoka osjetljivost tankog dijela | Fina kontrola pomaka i postupna korekcija |
| Oštećenje navoja | Pritiskom ili stezanjem pužnog profila | Definirajte crv dio kao zaštićenu/nepritisnutu zonu |
| Sekundarni zavoj | Netačan raspon podrške ili sekvenca korekcije | Potvrdite položaje podrške i pritiska kroz testiranje uzorka |
Preporučena metoda ravnanja
Za ovu vrstu stepenastih, kratka i vitka osovina, automatsko točkovno ravnanje sa presovanjem sa rotacionim merenjem zaostajanja je generalno prikladnije od kontinuiranog procesa sa više valjaka. Korekcija poena omogućava sistemu da koristi određene časopise kao reference, izbjegavajte pužni navoj i primijenite korekciju specifičnu za model na odabranim aksijalnim i kutnim pozicijama.
Za šipke konstantnog presjeka može biti prikladan proces s više valjaka ili kroz uvlačenje, žice ili neke uniformne osovine, ali ne treba pretpostaviti da je pogodan za puž sa stepenicama i zaštićenim funkcionalnim karakteristikama. Konačan koncept mašine treba izabrati tek nakon pregleda familije delova, početna distribucija ispadanja, tolerancije, volumen i potrebno vrijeme promjene.
Automatski proces ravnanja zatvorene petlje
Predloženi proces koristi petlju mjerenje–izračunaj–pritisni–ponovo izmjeri. Mjerni sistem prvo kreira profil zaostajanja na definiranim aksijalnim pozicijama. Kontrola tada identificira tačku i smjer korekcije, pozicionira sigurnu sekciju vratila u odnosu na pres alat, i primjenjuje ograničeni hod prekomjernog savijanja kako bi kompenzirao elastični povratak.
Nakon svake korekcije, vratilo se ponovo meri koristeći isti datum. Dio je prihvaćen samo kada su sve tražene tačke unutar potvrđene tolerancije. Ako rezultat ostane izvan tolerancije nakon dozvoljenog broja ciklusa ili dosegne granicu sile/hoda, mašina treba da klasifikuje deo kao NOK umesto da nastavi nekontrolisanu korekciju.

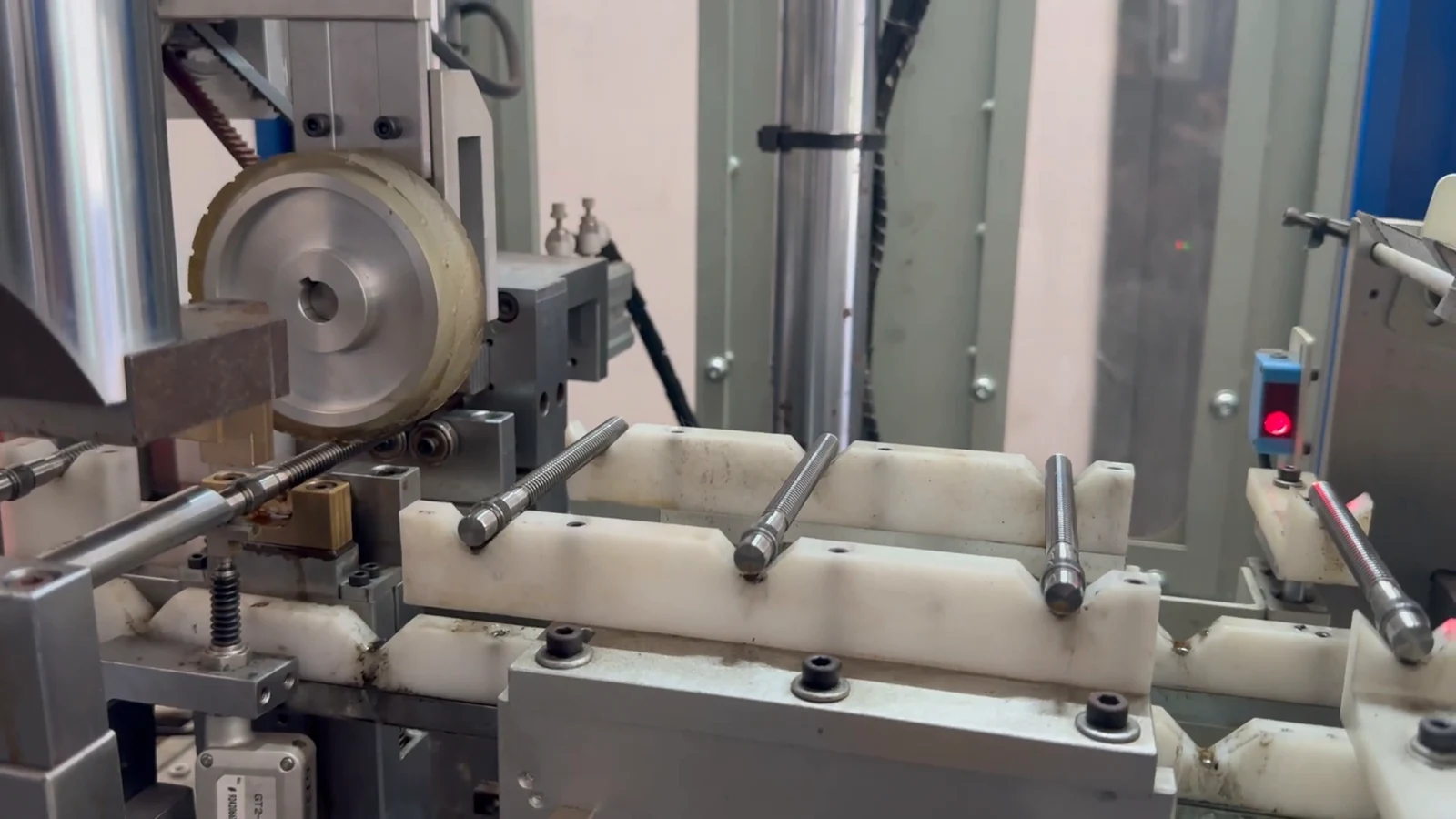

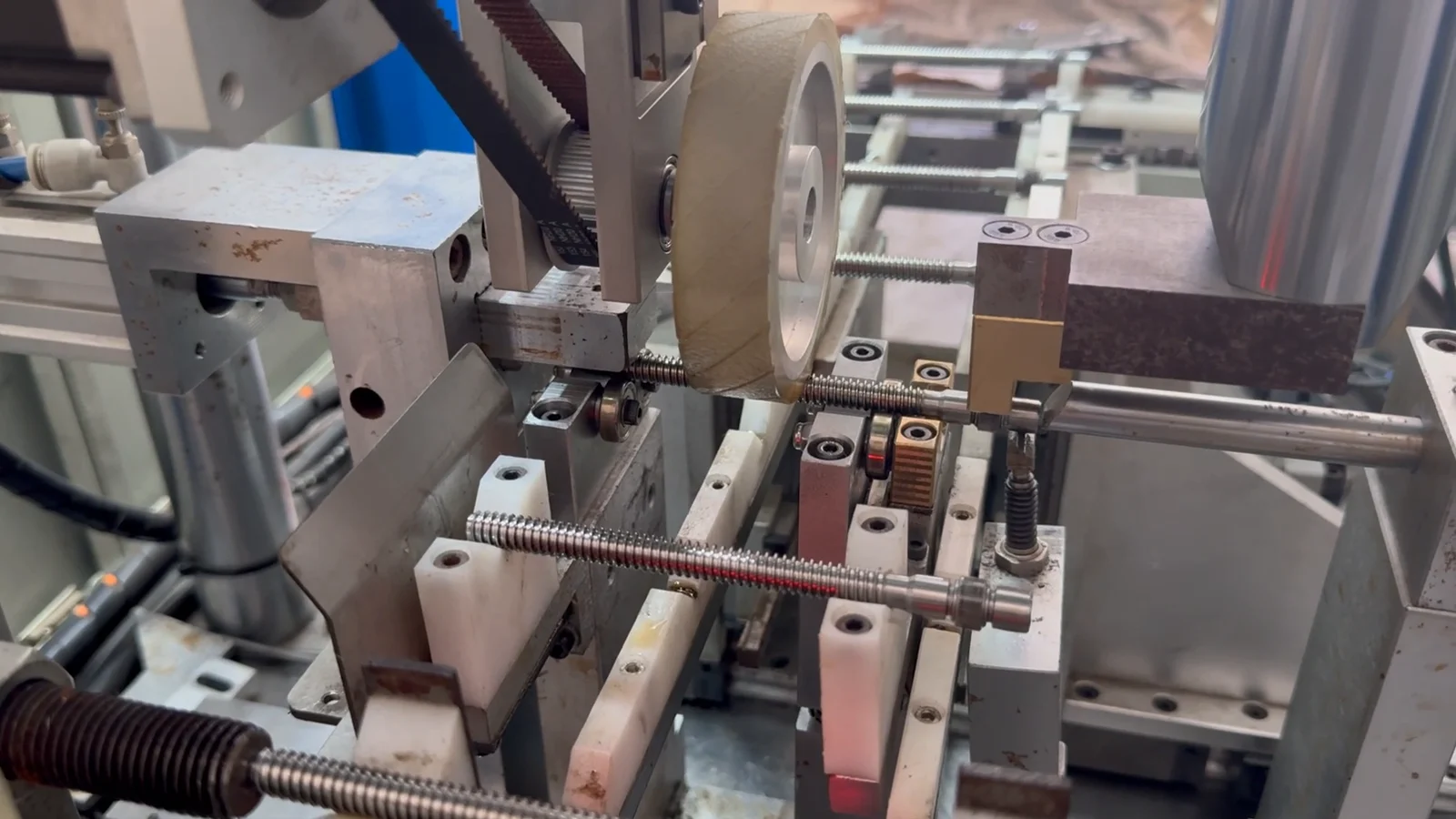

Video od 48 sekundi prikazuje navojne pužne osovine, internu stanicu za podršku/korekciju i delove koji se kreću kroz mašinu. Ne prikazuje datum crteža, čitljiv zapis prije/poslije mjerača, kompletan takt obračun ili samostalno dokazati da je svaki dio postignut 0.1 mm. Navedena vrijednost ostaje traženi demo ulaz sve dok dokumentirani uzorak izvještaja ne bude dostupan.
| Korak | Proces | Kontrola tastera |
|---|---|---|
| 1 | Identifikujte model osovine | Učitajte ispravnu toleranciju, mjerne tačke i recept za alat |
| 2 | Opterećenje i položaj | Podržite odobrene referentne sekcije bez kontakta s crvnim navojem |
| 3 | Rotirajte i mjerite | Zabilježite veličinu ispadanja i kutnu poziciju u definiranim točkama |
| 4 | Izračunaj korekciju | Odaberite vrh savijanja, bezbedna tačka pritiska, raspon potpore i početni hod |
| 5 | Indeksirajte osovinu | Poravnajte smjer savijanja sa osom presa |
| 6 | Primijenite kontrolirano prekomjerno savijanje | Granični pomak i, gdje je konfigurisan, prati silu |
| 7 | Premjerite i prilagodite | Uporedite novi rezultat sa ciljem i izračunajte sljedeću radnju |
| 8 | Prihvatite ili odbijte | Koristite toleranciju, ciklusa i sigurnosne granice za određivanje OK/NOK |
| 9 | Prijavite se i istovarite | Sačuvajte dostupne procesne podatke i prenesite dio |
Početno mjerenje
Osovina se postavlja na minijaturne nosače ili između odgovarajućih centara, zavisno od dogovorenog datuma proizvodnje. Učvršćenje mora spriječiti aksijalno pomicanje, a istovremeno omogućiti stabilnu rotaciju. Sensors measure only at approved cylindrical sections; the worm thread is not treated as a normal measuring surface unless a dedicated method has been validated.
Correction Calculation and Press Positioning
The controller uses the measured waveform to determine the angular direction and axial location of the dominant bend. It then selects an allowed press point and support position from the model recipe. Grooves, ramena, thread roots and abrupt section transitions should be excluded or specially evaluated because they can concentrate stress.
Controlled Over-Bending and Springback
Straightening requires the shaft to be bent beyond its final target so that it settles closer to straight after elastic springback. Potrebno prekomjerno savijanje ovisi o stanju materijala i lokalnoj krutosti presjeka. Trebalo bi da se utvrdi na osnovu ispitivanja kontrolisanih uzoraka i poboljša izmerenim odgovorom, ne nepodržanim univerzalnim koeficijentom.
Ponovno mjerenje i sortiranje
Isti niz mjerenja se ponavlja nakon korekcije. Kvalificirani dio prelazi na OK izlaz. Dio koji dostiže dozvoljeni broj korekcija, sila, pomak ili granica konzistencije mjerenja se pomiče na NOK ili ručni pregled. Ovo štiti dio i sprječava mašinu da sakrije nestabilan uzvodni proces kroz prekomjerne cikluse korekcije.
Inženjerske poteškoće i strategija kontrole
Poteškoće 1: Uspostavljanje funkcionalnog datuma
Vizuelno najravnija površina nije uvijek tačan datum. Ležajevi ili centri mogu odrediti kako osovina radi u motoru, dok drugi prečnici mogu biti nefunkcionalne površine za obradu.
The solution is to align machine measurement with the drawing and the customer's final inspection method. Odabir datuma, Kontakti za podršku i lokacije senzora trebaju biti dokumentirani u receptu i u testu prihvata.
Poteškoće 2: Zaštita niti crva
Pužni navoj prenosi opterećenje i kontrolira spajanje s pužnim kotačem. Direktno pritiskanje, teško stezanje ili nepravilan oslonac u blizini navoja može oštetiti profil ili koncentrirati naprezanje u korijenu.
Područje crva treba definirati kao zaštićenu zonu. Pritisak treba da se desi na odobrenom glatkom delu, a pomoćne materijale i kontaktnu geometriju treba odabrati kako bi se izbjegle neprihvatljive oznake na gotovim časopisima.
Poteškoće 3: Kontrola malog prozora za korekciju
Na vitkoj osovini, mala promjena u hodu može proizvesti značajnu promjenu u istrčavanju. Varijacije serije u tvrdoći i termičkoj obradi također mogu promijeniti odgovor.
Strategija kontrole je etapa korekcije sa konzervativnim početnim granicama, nakon čega slijedi ponovno mjerenje i prilagođavanje. Ograničenja u receptu trebaju uključivati maksimalni hod, maksimalne cikluse i provjere vjerodostojnosti za nedosljedne podatke senzora.
Poteškoće 4: Upravljanje nekoliko modela osovine
Različiti modeli pužnog vratila mogu se promijeniti u ukupnoj dužini, pozicija u časopisu, dužina navoja i sigurne zone pritiskanja. Jedan uređaj ili program ih možda neće pouzdano pokriti.
Promjena bi trebala biti zasnovana na validiranoj matrici modela. Svaki recept treba svoj datum, merne tačke, zaštićene zone, lokacije podrške i ograničenja korekcije. Mehanički poker-sve, bar kod ili DMC izbor se može dodati kada proizvodna linija zahtijeva sljedivost modela.
Preporučena konfiguracija ćelije
| Modul | Predložena konfiguracija |
|---|---|
| Mašina | Precizna automatska mašina za ispravljanje tačaka za male osovine |
| Measuring | Sonde za pomjeranje s finim kontaktom ili neki drugi validirani sistem odvajanja |
| Rotacija | Kontrolirana rotacija osovine na preciznim nosačima ili centrima |
| Pritisnite Jedinica | Servo-električna ili precizna hidraulična jedinica fine zapremine, dimenzioniran testom |
| Alati | Minijaturni nosači specifični za model i zaštićeni kontakt za štampu |
| Kontrole | HMI recepti, korekcija zatvorene petlje, ograničenja ciklusa/hoda i OK/NOK logika |
| Loading | Priručnik za slabu jačinu zvuka; hranilica, transporter ili robot za validirane dijelove velike zapremine |
| Podaci | Prije/poslije očitavanja, broj korekcija i rezultat dijela gdje je potrebno |
| Sigurnost | Interlocked guarding, zaštita od preopterećenja i alarmi za abnormalna mjerenja |
Za veliku porodicu sa odgovarajućom geometrijom, the UBJ-L400 automatska mašina za ispravljanje vijaka je jedan koncept opreme za procjenu. Njegova prikladnost za određenu osovinu puža i dalje ovisi o crtežu, datum, alat, Prozor sile/rezolucije i probni uzorak; stranica proizvoda nije zamjena za validaciju izvodljivosti.
Predloženi plan validacije
Ova stranica opisuje predloženo rješenje, nije potvrđen slučaj kupca. Prije konačne ponude, treba testirati reprezentativne uzorke iz očekivanog materijala i opsega termičke obrade. Test bi trebao potvrditi podatak, dolazna distribucija, ostvariv rezultat, pozicije podrške i pritiska, stanje površine, broj korekcija i rizik od pucanja ili oštećenja navoja.
The acceptance report should clearly separate the customer's target from measured sample results. Ako kasnije budu dostupni podaci o masovnoj proizvodnji, stranica se može nadograditi na proizvodni slučaj s dokumentiranom veličinom uzorka, metoda inspekcije, vrijeme ciklusa i rezultati koje je odobrio kupac.
Informacije potrebne za prijedlog za ispravljanje
Molimo da dostavite crtež osovine, materijala i tvrdoće, faza termičke obrade i mašinske obrade, ukupne dužine i svih relevantnih prečnika, položaj navoja, lokacije ležajeva, početni opseg ispadanja, konačna tolerancija, inspekcijski podatak, dozvoljene površine za pritiskanje, zaštićene površine, potrebno takt vrijeme, godišnji obim, metoda utovara i reprezentativni uzorci.
Ovi ulazi omogućavaju inženjerskom timu da odabere metodu mjerenja, razmak nosača, položaj pritiska, opseg sile/hoda, logika korekcije i nivo automatizacije. Oni takođe sprečavaju da se citat zasniva samo na nazivu okna ili spoljnoj fotografiji.
FAQ
Koju snagu može postići mašina?
Ostvarljivi rezultat zavisi od geometrije osovine, datum, materijal, tvrdoća, početni zavoj, stanje površine i način mjerenja. Garantovana vrednost treba da se zasniva na crtežu i testovima reprezentativnih uzoraka.
Može li mašina zaštititi pužni navoj i rukavce ležaja?
Da, kada crtež obezbeđuje sigurnu podršku i presovanje preseka. Recept može isključiti nit crva i druga funkcionalna područja, dok oblikovani nosači pomažu u distribuciji kontakta na odobrenim površinama.
Kako se nadoknađuje povratni udar?
Mašina primjenjuje kontrolirani hod prekomjernog savijanja, ponovno mjeri rezultat i prilagođava sljedeću korekciju unutar validiranih granica. Odgovor treba naučiti iz stvarnih uzoraka, a ne pretpostaviti samo iz naziva materijala.
Može li jedna mašina ispraviti nekoliko modela pužnih vratila?
Potencijalno, ako su njihove dimenzije, potrebna sila, podaci i potrebe za alatom spadaju u validirani opseg mašina. Svaki model još uvijek treba poseban recept i može zahtijevati promjenu dijelova.
Šta se dešava ako se osovina ne može ispraviti?
Sistem bi se trebao zaustaviti kada dio dostigne dozvoljeni broj korekcija, moždani udar, sila ili granica konzistencije mjerenja. Zatim klasifikuje dio kao NOK ili ga šalje na ručni pregled.
Šta je potrebno prije ponude?
Minimalni korisni paket je crtež, materijala i tvrdoće, faza procesa, početno i ciljno istjecanje, inspekcijski podatak, zaštićena područja, takt sat, godišnji obim i uzorci dijelova.
Zaključak
Male pužne osovine motora kombinuju vitko tijelo s funkcionalnim navojem i preciznim rukavcima. Njihov proces ispravljanja zavisi od preciznog merenja na osnovu podataka, siguran oslonac i položaje pritiska, kontrolirana kompenzacija povratnog opruge i ponovljiva završna inspekcija.
Kontaktirajte naš tim za rješenje za ravnanje sa vašim crtežom osovine, početni opseg ispadanja, ciljna tolerancija, obim proizvodnje i informacije o uzorcima za pregled izvodljivosti. Zatim možemo uskladiti radni komad sa odgovarajućom mjerom, koncept ravnanja i automatizacije umjesto da preporučujemo mašinu samo iz dimenzija.
