Vstup pre prevodovku, výstupné a medziľahlé hriadele kombinujú hladké ložiskové čapy s ozubenými kolesami, spline, ramená, drážky, stredové otvory a niekedy radiálne olejové otvory. Tepelné spracovanie, hrubé obrábanie, Rezanie ozubených kolies a manipulácia s nimi môže spôsobiť globálny oblúk alebo miestne hádzanie, ktoré ovplyvňuje neskoršie brúsenie, kontrola a montáž ozubených kolies.
Riešenie na vyrovnávanie hriadeľa prevodovky preto nemôže považovať diel za obyčajnú okrúhlu tyč. Proces musí stanoviť funkčné údaje, oddelené hádzanie čapu od merania súvisiaceho s ozubením, vylúčiť krehké prvky z dráhy sily, aplikovať obmedzené prehýbanie a premerať všetky riadené stanice. Konečná sila, rozpätie podpory, mŕtvica, presnosť a čas cyklu musia byť potvrdené z výkresov a reprezentatívnych skúšok vzoriek.
Prečo hriadele prevodovky potrebujú špeciálny proces vyrovnávania
Primárne a sekundárne prevodové hriadele bežne vyžadujú viac než jednu korekčnú polohu. Galdabini popisuje dva alebo tri vyrovnávacie body a kontrolu rozstupu ozubeného kolesa pomocou hlavného ozubeného kolesa pre tento rad obrobkov. KBH popisuje rady dielov automatickej prevodovky s čistením stredu, kompletné meranie na viacerých staniciach, kontrola tvorby trhlín a konečné premeranie. Toto sú užitočné referencie procesov, ale nie sú dôkazom výkonu stroja StraighteningTech alebo konkrétneho dielu zákazníka.
| Vlastnosť obrobku | Dôsledok vyrovnávania |
|---|---|
| Viacnásobné ložiskové čapy | Meranie musí zachovať vzťah medzi referenčnými bodmi výkresu |
| Sekcia špirálového alebo čelného ozubeného kolesa | Údaje na hrote zubov nemožno automaticky považovať za hádzanie stredu hriadeľa |
| Spline | Vyžaduje funkčné meranie alebo overený referenčný povrch; zuby treba chrániť |
| Radiálny olejový otvor alebo krížový otvor | Stlačenie cez otvor môže vytvoriť lokálnu koncentráciu napätia |
| Ramená, drážky a filé | Slabá predvolená podpora alebo lisovacie zóny, pretože tuhosť sa mení lokálne |
| Tepelne upravený povrch | Riziko spätného pruženia a trhlín sa musí vyhodnotiť podľa podmienok šarže a procesu |
| Znečistené alebo poškodené stredové otvory | Meranie na stredoch sa môže stať nespoľahlivým, pokiaľ strediská nie sú skontrolované a vyčistené |

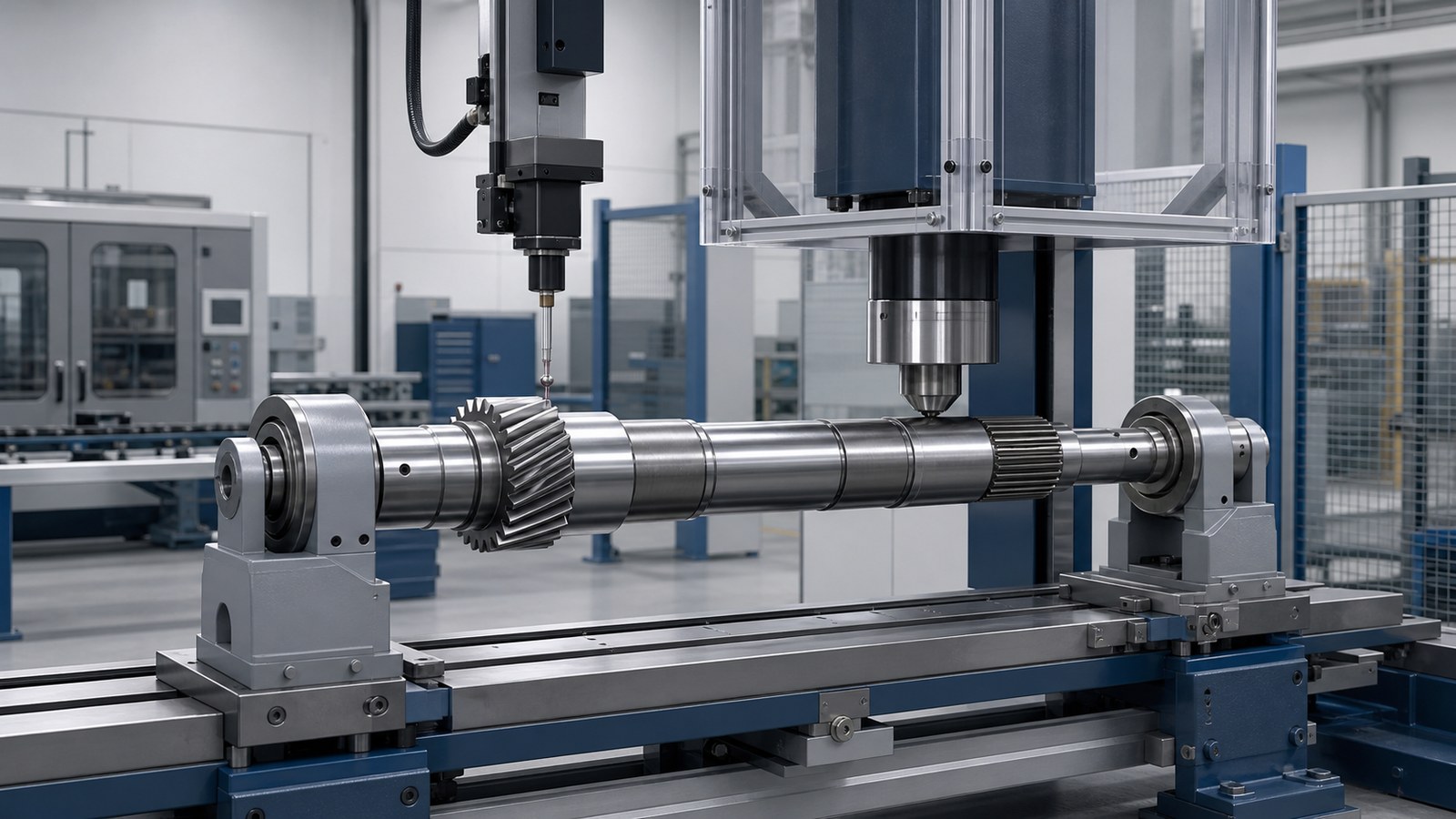

*Source-video frame.* *Concept illustration: obrázok vysvetľuje možné usporiadanie merania a korekcie. Nejde o fotografiu zo strany zákazníka ani dôkaz o dodanej konfigurácii stroja.*
Najprv definujte charakteristiku prijatia
Priamosť, radiálne hádzanie a TIR popísať rôzne geometrické ovládacie prvky, while gear pitch-diameter variation is another functional characteristic. Nízka hodnota indikátora na jednom čape nedokazuje, že prevodový stupeň, drážka a zvyšné čapy zdieľajú požadovanú os. Výkresový a kontrolný plán musí definovať, čo je kontrolované a ktoré povrchy tvoria základ.
| Ovládacia položka | Možný spôsob | Dátum / kontaktné pravidlo | Stav projektu |
|---|---|---|---|
| Radiálne hádzanie čapu | Kontaktná sonda posunu alebo overený bezkontaktný snímač | Otočte zo stredov alebo žurnálov definovaných výkresom | Potvrďte z výkresu |
| Priamosť osi | Meranie posunu na viacerých staniciach | Definovaný stav podpery a axiálne stanice | Potvrďte z výkresu |
| Hádzanie priemeru ozubeného kolesa | Master gear, guľôčkovou sondou alebo overenou laserovou metódou | Funkčný údaj prevodovky a riadený záber | Potvrďte špecifikáciu výstroja |
| Spline funkčné hádzanie | Spline master alebo overené funkčné meradlo | Neodsudzujte to len z kontaktu so špičkou zuba | Potvrďte štandard splajnu |
| Stav povrchu | Vizuálna a dohodnutá kontrola povrchu | Všetka podpora, kontaktné plochy sondy a lisu | Potvrďte akceptačnú vzorku |
| Kontrola trhlín | V prípade potreby schválená metóda NDT | Zóny vysokého stresu a stav po korekcii | Potvrďte plán rizika a kvality |
ISO 1101 poskytuje všeobecný geometricko-tolerujúci jazyk, ale nezvolí správny údaj alebo mierku pre jednotlivý hriadeľ prevodovky. Receptúra stroja sa musí zhodovať s kontrolovanou revíziou výkresu a metódou finálnej kontroly zákazníka.
Stratégia merania pre časopisy, Ozubené kolesá a drážky
1. Vytvorte opakovateľný rotačný základ
Použite stredové otvory, hotové čapy alebo iný výkresom definovaný základ až po potvrdení, že povrchy sú čisté, nepoškodené a vhodné pre štádium výroby. Stredové otvory ovplyvnené zvyškami tepelného spracovania môžu posunúť zdanlivý smer ohybu, takže pred meraním môže byť potrebná kontrola alebo automatické čistenie.
2. Zmerajte niekoľko axiálnych staníc
Jedna sonda nemôže opísať stupňovitý hriadeľ. Odmerajte príslušné čapy a podložky v pevných axiálnych polohách, zatiaľ čo sa hriadeľ otáča. Riadiaci systém by mal odmietnuť údaje z drážok, úľavy, diery, drážky a prerušované povrchy namiesto toho, aby sa každý vrchol považoval za ohyb.
3. Vyhodnoťte výstroj ako funkčný prvok
Hlavný prevod môže vyhodnotiť vzťah rozstup-priemer, zatiaľ čo hmatové alebo laserové alternatívy môžu vyhovovať iným typom výstroja. MAE poznamenáva, že hádzanie hlavného ozubeného kolesa a efekty tvaru povrchu musia byť oddelené od hádzania obrobku. Zvolená metóda musí korelovať so zariadením na kontrolu výstroja zákazníka.
*Source-video frame.* *Concept illustration: hladké čapy sa merajú oddelene od prevodovej časti, a poloha radiálneho otvoru sa identifikuje pred výberom korekčnej zóny.*
Vytvorte chránenú opravnú mapu
Maximálna nameraná odchýlka nie je automaticky správnym miestom lisu. Algoritmus si musí vybrať zo schválených korekčných plôch a ponechať vysoko rizikové prvky mimo podpornej a lisovacej dráhy.
| Zóna | Predvolené pravidlo | Dôvod |
|---|---|---|
| Stabilná hladká valcová pôda | Kandidátske meranie, podpora alebo tlačová zóna po stresovom preskúmaní | Predvídateľná tuhosť kontaktu a sekcie |
| Ozubené zuby a drážkovanie | Žiadny priamy kontakt s novinármi | Riziko poškodenia profilu a falošnej funkčnej geometrie |
| Radiálny alebo krížový otvor | Vylúčte z dráhy primárnej sily | Lokálna strata úseku a koncentrácia stresu |
| Rameno, drážka a filé | Vyhnite sa, pokiaľ nie sú špeciálne navrhnuté | Prudká zmena tuhosti a riziko značenia |
| Hotové ložisko alebo čap tesnenia | Kontaktujte len s overeným chráneným nástrojom | Poškodenie povrchu môže ovplyvniť montáž alebo tesnenie |
| Dutý alebo hlboko vyvŕtaný úsek | Pred lisovaním skontrolujte kapacitu sekcie | Môže sa vyskytnúť lokálna ovalizácia alebo kolaps |
Pred korekciou je možné zistiť orientáciu radiálneho otvoru, takže hriadeľ nie je zaťažený cez svoju najslabšiu uhlovú polohu. Limity sily a posunu by tiež mali zastaviť cyklus, keď sa nedosiahne očakávaná odozva.
Odporúčaný proces vyrovnávania v uzavretej slučke
Pre väčšinu stupňových hriadeľov prevodovky s lokálnym ohybom, automatické vyrovnávanie lisom je uprednostňované pred generickým procesom s priechodným valcom. Bodová korekcia poskytuje prístup k vybraným krajinám a umožňuje samostatné recepty pre rôzne varianty hriadeľov. Valčekové vyrovnávanie môže zostať vhodné pre jednoduchšie polotovary pred dokončením ozubenia a drážkovania, ale nemalo by sa považovať za vhodné pre každý dokončený hriadeľ prevodovky.
- Identifikujte diel a nahrajte kontrolovaný recept.
- Skontrolujte alebo vyčistite stredové otvory a schválené pomocné plochy.
- Lokalizujte hriadeľ axiálne a vytvorte opakovateľnú rotáciu.
- Zmerajte všetky výkresom definované čapy a funkčné prevodovky.
- Filtrujte efekty prerušovaného povrchu a vypočítajte veľkosť ohybu a uhlový smer.
- Zistite orientáciu radiálneho otvoru a vylúčte zakázané korekčné zóny.
- Umiestnite podpery a lisovacie nástroje na schválené pozemky.
- Pri monitorovaní sily a posunutia použite obmedzenú korekciu.
- Uvoľnite záťaž a premerajte každú postihnutú stanicu.
- Opakujte iba v rámci overeného zdvihu, medze sily a iterácie.
- Kompletné konečné funkčné meranie, kontrola povrchu a akákoľvek požadovaná kontrola trhlín.
- Záznam OK, NOK alebo stav technickej kontroly s receptom a výsledkami merania.

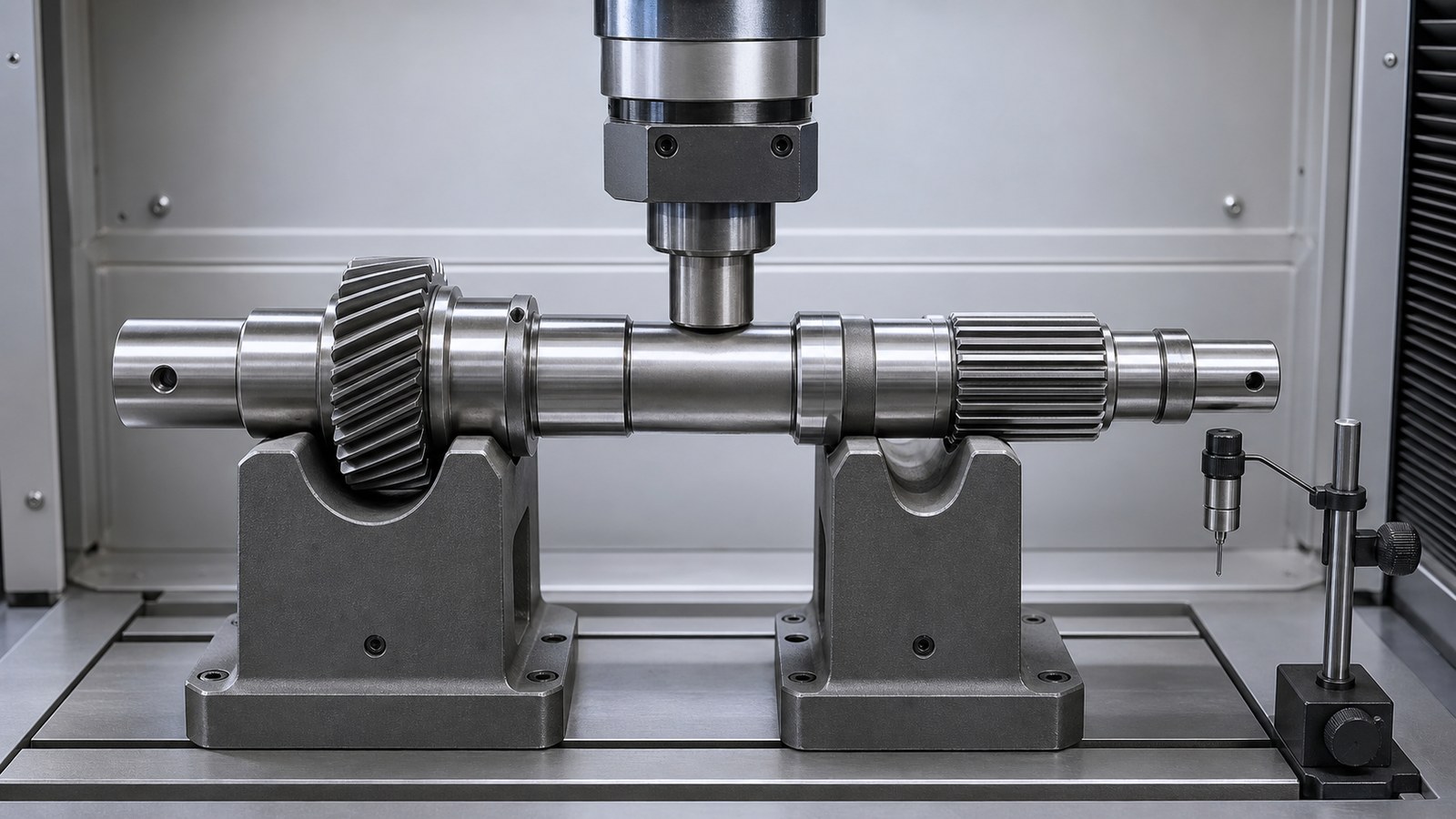

*Source-video frame.* *Concept illustration: lis a podpery pôsobia na hladké schválené pozemky kým zuby, spline, ramená a krížové otvory zostávajú mimo poškodzujúceho kontaktu.*
Springback a Crack-Risk Control
Stav tepelného spracovania, pevnosť materiálu, zmeny miestnych sekcií a história prichádzajúcich ohybov ovplyvňujú odpruženie. Pevný zdvih skopírovaný naprieč dávkami môže podkorigovať jeden hriadeľ a nadmerne korigovať iný. Ovládač by mal aktualizovať ďalší zdvih z uvoľneného, premeraný výsledok a nie zo samotného zaťaženého priehybu.
Proces si tiež vyžaduje prísne bezpečnostné limity. Maximálna sila, posunutie, Počet iterácií a zvyšková chyba by sa mali nastaviť počas vývoja vzorky. Ak sa odozva korekcie stane nelineárnou, ak hriadeľ presahuje obálku prichádzajúcej-odmietnutej, alebo ak sa do silovej dráhy dostane chránený prvok, stroj by sa mal zastaviť a nasmerovať diel na technické preskúmanie.
Kontrola trhlín je špecifická pre aplikáciu. Môže zahŕňať monitorovanie krivky sily, povrchová kontrola alebo zákazníkom schválená metóda NDT. Rovnačka nesmie tvrdiť „nulové trhliny“ len preto, že existuje limit sily.
Odporúčaná konfigurácia bunky
| modul | Odporúčaná koncepcia | Inžiniersky účel |
|---|---|---|
| Princíp stroja | Servoelektrický alebo servohydraulický bodový lis | Riadená lokálna korekcia s limitmi receptúry |
| Dátum a rotácia | centrá, ložiskové valčeky alebo špeciálne upínanie | Opakovateľné meranie uhla bez poškodenia funkcií |
| Denníkové meranie | Viacnásobné kontaktné sondy alebo overené laserové senzory | Ohyb a hádzanie mapy na staniciach definovaných výkresom |
| Výstroj / meranie spline | Master gear, funkčný majster, guľôčkovou sondou alebo overeným laserom | Správne zmerajte funkciu prenosu krútiaceho momentu |
| Detekcia funkcií | Radiálny otvor a senzor orientácie v prípade potreby | Zabráňte pretlačeniu krehkých častí |
| Nástroje | Nastaviteľné tvarované podpery a chránené lisovacie hroty | Udržujte namáhanie a kontaktné značky v rámci platných limitov |
| Kontrola | Recept, filtrovanie, adaptívny zdvih a limity iterácií | Spravujte odpruženie a varianty dielov |
| Kvalita | Záverečné premeranie, OK/NOK triedenie a záznam údajov | Zabráňte toku neoverených častí po prúde |
| automatizácia | Manuálne nakladanie, dopravník, portál alebo robot | Hlasitosť zápasu, potreby usporiadania a zmeny |
Zodpovedajúci stroj musí byť dimenzovaný z výkresu hriadeľa, materiálny stav, maximálny prichádzajúci ohyb a skúšobná sila vzorky. Skontrolujte Stroj na vyrovnávanie brán UBS20MF4000 len ako referencia pre rodinu strojov; jeho vhodnosť a akákoľvek hodnota výkonu si vyžaduje potvrdenie špecifické pre daný projekt.
Vzorový plán overenia
Táto stránka je riešením na úrovni konceptu, nie výrobný prípad. Pred cenovou ponukou alebo vyhlásením o presnosti, testovať reprezentatívne vzorky pokrývajúce minimálnu a maximálnu dĺžku hriadeľa, priemer čapu, geometria ozubených kolies, pevnosť materiálu, vsádzka tepelného spracovania a vstupný ohyb.
Zaznamenajte si riadenú revíziu výkresu, nastavenie vzťažného bodu, prichádzajúce čítania, korekčná poloha, silu a posun, počet iterácií, zverejnené konečné čítania, stav povrchu a výsledok kontroly trhlín. Meradlá stroja a zákazníka musia byť v korelácii na rovnakých častiach. Hlásená presnosť alebo čas cyklu sa stanú zverejnenými iba vtedy, keď charakteristika, počet vzoriek, je možné overiť meradlo a záznam o prijatí.
Informácie potrebné pre návrh hriadeľa prevodovky
Prosím o zaslanie:
- kreslenie a revízia riadeného dielu;
- funkcia hriadeľa: vstup, výstup, medziľahlý alebo pastorkový hriadeľ;
- materiál, tvrdosť a stav tepelného spracovania;
- výrobná fáza pri vyrovnávaní;
- celková dĺžka, priemery čapu, údaje ozubeného kolieska a drážky;
- stredová diera, radiálny otvor, miesta drážky a ramien;
- distribúcia prichádzajúceho ohybu alebo hádzania;
- výkresom definovaná vzťažná a cieľová charakteristika;
- zákaznícke meradlo alebo korelačné vzorky;
- zakázané kontaktné zóny a povrchové kritériá;
- objem výroby, cieľ cyklu a maticu prechodu;
- načítavanie, sledovateľnosť a požiadavky na usporiadanie závodu.
Tieto vstupy umožňujú nášmu tímu pre riešenie vyrovnávania vybrať metódu merania, silovú dráhu, náradia, korekčné limity a plán validácie vzoriek bez vymýšľania nepodporovaných parametrov.
Často kladené otázky
Je možné merať hriadeľ prevodovky len na ložiskových čapoch?
Iba vtedy, keď to funkcia kreslenia a následného prúdu umožňuje. Hádzanie ozubeného kolesa alebo drážky môže okrem merania čapu vyžadovať funkčnú hlavnú alebo inú overenú metódu.
Môže stroj tlačiť priamo na ozubené koleso alebo drážku?
Priamemu kontaktu sa bežne vyhýbame, pretože môže poškodiť profil a vytvoriť nespoľahlivú silovú dráhu. Schválené hladké plochy a vyhradené nástroje by mali byť definované z výkresu.
Ako sú chránené radiálne olejové otvory?
Umiestnenie otvoru môže byť detekované alebo mechanicky indexované, a recept môže zakázať lisovacie smery, ktoré sa načítajú cez oslabenú časť. Konečné pravidlo musí byť potvrdené na reprezentatívnych častiach.
Akú presnosť vyrovnávania je možné zaručiť?
Len z názvu obrobku nemožno zaručiť žiadnu univerzálnu hodnotu. Dosiahnuteľný výsledok závisí od geometrie, materiál, tepelné spracovanie, prichádzajúca deformácia, dátum, korelácia meradla a dohodnutá skúška vzorky.
Potrebuje každý hriadeľ detekciu prasklín??
Nie. Kontrola trhlín by mala nasledovať po materiáli, stav tepelného spracovania, korekčné napätie a plán kvality zákazníka. Vysoko rizikové aplikácie si môžu vyžadovať integrovanú alebo následne schválenú metódu NDT.
