Staklių suklio velenas nėra tiesiog tikslus apvalus velenas. Jo priekinės ir galinės guolių sėdynės nustato besisukančią atramos ašį, o įrankio sąsaja, matuoklio veidas, pavaros savybės ir vidiniai grąžulo arba aušinimo skysčio kanalai turi likti funkciškai susiję su ta ašimi. Toje pačioje velenoje taip pat gali būti plonų tuščiavidurių dalių, kryžminės skylės, raktus, splines, siūlai, balanso korekcijos ir lokaliai grūdinti paviršiai.
Dėl šios priežasties, staklių suklio tiesinimo sprendimas turi prasidėti nuo sprendimo dėl galimybių: ar ruošinys yra plikas veleno velenas kontroliuojamoje gamybos stadijoje, ar tai jau baigta suklio kasetė su guoliais, sumontuotas variklis ir tvirtinimo sistema? Gali būti svarstomas reguliuojamo slėgio ištiesinimas tinkamam plikam velenui su patvirtintomis proceso žemėmis. Visam veleno surinkimui paprastai reikia įvertinti veleną, išmontavimas ir komponentų lygio diagnostika prieš priimant bet kokį korekcijos sprendimą.
*Inžinerinės koncepcijos iliustracija: plikas grubiai apdirbtas veleno veleno ruošinys, palaikomas kontroliuojamam pataisymui patvirtintoje gamybos vietoje. Tai nėra kliento svetainės nuotrauka. Tikrasis įrankis, palaikymo vietas, apkrovos ribos ir mašinos dydis reikalauja brėžinių ir reprezentatyvių mėginių bandymų.*
Pirmiausia apibrėžkite, kas yra tiesinama
Žodis „verpstė“ vartojamas keletui skirtingų gaminių. Jie nesidalija vienu tiesinimo maršrutu.
| Ruošinys | Tipiškas turinys | Sprendimas dėl slėgio ištiesinimo |
|---|---|---|
| Plikas velenas arba plunksna | Guolių sėdynės, įrankių sąsaja, nuobodu, pavaros galas | Potencialiai įmanoma po atskaitos taško, medžiagos ir kontaktinės zonos peržiūra |
| Grubiai apdirbtas veleno ruošinys | Apdirbimo pašalpa ir paskirtos proceso žemės | Paprastai geriausias kontroliuojamo imties tyrimo etapas |
| Apdailos šlifavimo velenas | Funkcionalios sėdynės, smailėjantis, paviršiai ir paviršiaus apdaila | Labai apribota; reikalingas apsaugotas kontaktas ir visapusiška pakartotinė patikra |
| Pilna veleno kasetė | Velenas, guoliai, išankstinio įkėlimo sistema, būstą, sandarikliai ir grąžulas | Nelaikykite kaip pliko koto; pirmiausia įvertinkite ir išardykite |
| Variklio veleno rotoriaus mazgas | Veleno velenas ir rotoriaus paketas, magnetai ar apvijos | Reikalingas rotorius, elektrinis, šiluminė ir balansinė inžinerija |
| Įrankių laikiklis arba pavėsinė | Atskira nuimama įrankių sąsaja | Kitoks ruošinys ir priėmimo standartas |
| Tekinimo griebtuvas arba darbinio laikymo veleno nosis | Darbo laikymo sąsaja ir surinkimo funkcijos | Reikia konkrečios sąsajos diagnostikos, ne bendras veleno receptas |
Šis puslapis apima plikas staklių suklio velenas. Jis neteigia, kad surinktas elektros velenas, kasetę ar guolių komplektą galima įdėti į presą ir saugiai pataisyti.
Nustatykite veleno šeimą ir sąsają
Pasiūlyme turėtų būti nurodyta tikroji veleno konstrukcija, o ne tik bendras ilgis ir didžiausias skersmuo:
- frezavimas, apdirbimo centras, tekinimo, šlifavimo arba specialios paskirties veleno;
- varomas diržu, varomas pavara, tiesioginės pavaros arba motorizuota architektūra;
- kietas velenas, tuščiaviduris velenas, plunksnos arba rankovių tipo konstrukcija;
- HSK, SK/stačias kūginis, PSC, Morse, patentuotas kūgis, išorinis kūgis, griebtuvo tvirtinimo arba tvirtinimo angos sąsaja;
- vieno kontakto arba veido ir kūgio kontaktų sistema;
- priekinio ir galinio guolių išdėstymas, guolio sėdynės seka ir išankstinės apkrovos koncepcija;
- grąžulo anga, aušinimo skysčio kiaurymė, oro kanalus, tepimo skylės ir kryžminiai gręžimai;
- integruotas skriemulys, pavara, spline, raktų griovelis, kodavimo takelis, labirintas arba ruonių žemė;
- karbonizuotas, azotuotas, indukciniu būdu grūdintas, padengtos arba selektyviai grūdintos sritys;
- naujos gamybos dalis, remonto grąžinimo arba veleno perdirbimo komponentas.
GMN aprašo automatines įrankių sąsajas, tokias kaip HSK, SK ir PSC kaip sistemos su įrankio sąsaja ir plokščiu kontaktiniu paviršiumi. Perkeliama dizaino pamoka yra ta, kad vidinė kūginė arba tinkama anga ir matuoklio paviršius yra funkcinės savybės, nepatogūs presavimo paviršiai.
Užšaldykite gamybos arba remonto etapą
Po terminio apdorojimo ir grubaus apdirbimo
Veleno geometrija ir medžiagos būsena yra nustatomos, kol gali likti šlifavimo medžiagos. Jei stabilūs centrai, yra etaloninių vietų ir patvirtintų proceso žemių, paprastai tai yra labiausiai kontroliuojamas galimybių studijos etapas.
Prieš guolio lizdo ir įrankio sąsajos užbaigimą šlifuoti
Tiesinant gali sumažėti atsargų kiekis, kuris kitu atveju būtų sunaudotas generuojant galutinę guolio lizdo ašį ir įrankio sąsają. Proceso plane vis tiek turi būti išlaikyta pakankamai šlifavimo ribos kiekvienoje funkcinėje savybėje.
Po šlifavimo pabaigos
Guolių sėdynės, kūginiai, matuoklio veidai, ruonių žemės ir pečių jau turi funkcinę geometriją ir paviršiaus apdailą. Pagalbos arba spaudos kontaktas gali įtrūkti, pašviesinti arba iškraipyti juos. Bet kokiam pataisymui šiame etape reikia apsaugoti įrankius, ribotos apkrovos žemėlapis ir išsamus matavimas po proceso.
Po balansavimo
Ištiesinimas gali pakeisti geometriją, materialinė įtampa ir koregavimo plokštumų santykis. Negalima manyti, kad velenas išlaiko savo ankstesnę pusiausvyrą. Galutinis balansavimas turėtų būti atliktas po paskutinės operacijos, kuri iš esmės keičia geometriją arba masę.
Po guolio arba variklio surinkimo
Netaikyti pliko koto tiesinimo recepto. Išankstinė guolio apkrova, lenktynių tako būklė, tinka, rotoriaus padėtis, suspaudimo jėga, terminis augimas ir korpuso išlyginimas prisideda prie veleno veikimo. Nukreipkite agregatą į veleno įvertinimą ir kontroliuojamą išmontavimą.
Aptarnavimas arba grąžinimas į avariją
Sudužusiame velene gali būti brineluotų guolių, kūgio pažeidimas, įrankio ir sąsajos sudirginimas, ištrauktas arba varpelis smailėjantis, įtrūkusios dalys, pažeistos grąžulo dalys, vietinis derlingumas arba šiluminis stresas. Vien tik mažo greičio statinis išsiveržimas negali priskirti šių sąlygų kaip pakoreguojamo veleno posūkio.
| Scena | Turimi įrodymai | Pagrindinė rizika | Numatytasis maršrutas |
|---|---|---|---|
| Grubus tuščias | Proceso atskaitos taškai ir atsargų žemėlapis | Paviršiaus atsargos gali atrodyti kaip lenkimas | Nustatyti stabilius atskaitos taškus ir mėginio testo korekciją |
| Termiškai apdorotas, iš anksto sumalti | Medžiagos būsena ir funkcinė geometrija yra aiškesnė | Didelė spyruoklės arba įtrūkimų rizika | Patvirtinkite jėgos / poslinkio apvalkalą ir šlifavimo medžiagą |
| Apdailos šlifavimo velenas | Galima išmatuoti funkcines sėdynes ir sąsają | Paviršiaus žymėjimas ir formos pažeidimai | Apribotas apsaugotas taisymas arba pertvarkymas / atmetimas |
| Subalansuotas velenas | Yra balanso įrašas | Ankstesnis balansas gali tapti negaliojantis | Pirmiausia pataisykite geometriją, tada subalansuoti |
| Pilna kasetė | Gali būti funkcinių bandymų duomenų | Paslėptas guolis, išankstinis įkėlimas, rotorius ir šiluminis poveikis | Įvertink, išardyti ir diagnozuoti komponentus |
| Avarijos / paslaugos grąžinimas | Gali būti žinoma gedimų istorija | Žala gali būti supainiota su lenkimu | Patikrinimo ir remonto/atmetimo maršrutas prieš pataisymą |
Apibrėžkite funkcinę taško grandinę
Sprendime turi būti nurodyta, kurios savybės apibrėžia dalį, o kurios yra tik laikinos proceso nuorodos.
- Piešimo datos apibrėžti nurodytus geometrinius ryšius.
- Priekinės ir galinės guolių sėdynės apibrėžti sumontuotą veleno atramos ašį.
- Įrankio sąsaja kūginė arba tinkama anga nustato įrankio arba darbo laikymo sistemos vietą.
- Matavimo veidas arba veleno nosies veidas valdo ašinį sėdėjimą ir veidą.
- Centrai arba proceso žurnalai gali palaikyti posūkį, šlifavimas arba tiesinimas.
- Vairuoti, kodavimo ir sandarinimo funkcijos turi likti susietas su guolio ašimi.
- Balansavimo žurnalai ir koregavimo plokštumos apibrėžti masės korekcijos sąranką.
- Surinktas velenas ir mašinos konstrukcija apibrėžti galutinę veikimo sąlygą.
Šios nuorodos gali būti susijusios, bet jie nekeičiami. Tikslūs centrai neįrodo, kad dvi guolių lizdai yra bendraašiai. Mažas nutekėjimas prie išorinio kakliuko neįrodo, kad vidinis įrankio kūgis yra teisingai susietas su guolio ašimi. Geras balanso rezultatas neįrodo geometrinio tiesumo.
Atskiras tiesumas, Runout, Forma ir veleno našumas
Vieno indikatoriaus rodmenys gali sujungti kelis klaidų šaltinius. Brėžinys ir priėmimo planas gali būti kontroliuojami atskirai:
- veleno korpuso centrinės linijos tiesumas;
- radialinis kiekvienos guolio lizdo išleidimas;
- koaksialumas tarp priekinio ir galinio guolio sėdynės ašių;
- vidinis įrankio kūgio išbėgimas guolio ašies atžvilgiu;
- verpstės nosies arba matuoklio priekio ašinis išbėgimas;
- žurnalo apvalumas ir cilindriškumas;
- kūgio kampas, kontaktinis modelis, varpelis ar vietinis dėvėjimas;
- shoulder, siūlas, spline, skriemulio arba kodavimo takelio išbėgimas;
- statinis ir poros disbalansas;
- nepakartojamas bėgimas, guolių būklė ir surinkto veleno vibracija;
- įrankio taško poslinkis, suspaudimo jėga ir terminis augimas.
Naudokite Veleno tiesumas vs išbėgimas vs TIR vadovas atskirti ašies geometriją nuo sukimosi indikacijos. Ištiesinimas gali pakeisti visuotinį posūkį arba ašies ryšį. Jis automatiškai nepataiso vietinio apvalumo, kūgio pažeidimas, veido pažeidimas, guolių defektai, disbalansas, suspaudimo jėgos praradimas arba terminis nestabilumas.
Prieš taikydami jėgą išmatuokite kelis funkcinius takelius
„Schaeffler“ ir „NTN“ precizinis guolių valdymas sumažina veleno ir sėdynės apvalumą, cilindriškumas, koaksialumas ir išbėgimas, susiję su veleno eigos tikslumu. GMN identifikuoja įrankių sąsajas, pritaikyti gręžinius ir veleno stebėjimo funkcijas kaip atskiras veleno funkcijas. Praktinė reikšmė yra kelių takelių matavimo planas.

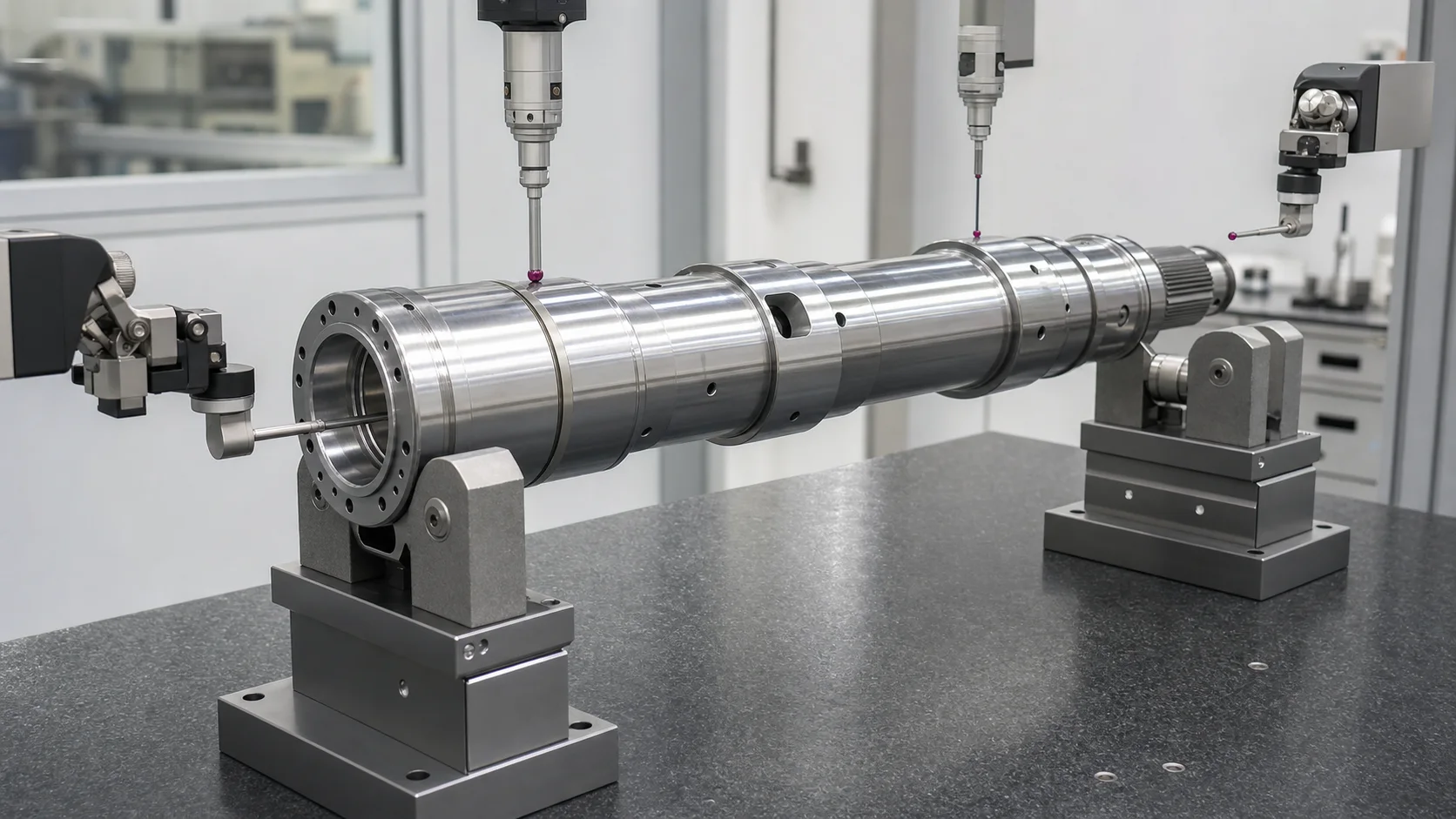

*Inžinerinės koncepcijos iliustracija: guolių lizdų kakliukų kelių bėgių patikra, vidinė įrankio sąsaja ir matuoklio paviršius prieš priimant sprendimą dėl korekcijos. Zondo tipas, stočių tarpai, pagrindiniai įrankiai ir leistina neapibrėžtis vadovaujasi brėžiniu ir matuoklio koreliacijos planu.*
| Matavimo takelis | Pirminis klausimas | Tipiška klaidingo klasifikavimo rizika |
|---|---|---|
| Priekinė guolio sėdynė | Kur yra priekinė atramos ašis? | Vietinis skilimas ar pažeidimas gali atrodyti kaip ekscentriškumas |
| Galinė guolio sėdynė | Ar jis yra bendraašis su priekine sėdyne? | Atramos klaida gali būti interpretuojama kaip veleno lenkimas |
| Tarpiniai šachtų nusileidimai | Kokia yra pasaulinė lenkimo forma? | Skersmens kitimas gali pakreipti kontaktinį zondą |
| Vidinis įrankio kūgis arba tinkama anga | Ar įrankio ašis yra susijusi su guolio ašimi? | Kūginės formos pažeidimai gali pasirodyti kaip grynas nutekėjimas |
| Matavimo veidas arba veleno nosis | Ar ašinė sėdynė yra kvadratinė ašiai? | Burrs, Skaitant gali vyrauti nerimas ir vietiniai įlenkimai |
| Kiaurymė / grąžulo anga | Ar sienų paskirstymas yra struktūriškai saugus? | Paslėpta plona sienelė arba kryžminės skylės gali panaikinti apkrovos kelią |
| Pavaros / kodavimo / sandariklio funkcijos | Ar prijungti komponentai veiks tinkamai? | Funkcijos formos klaida gali būti supainiota su visuotiniu lenkimu |
| Balanso plokštumos | Ar masės ašis priimtina? | Pusiausvyra pati negali atpažinti geometrinės formos |
Velenas turi būti pasuktas per nustatytas kampines padėtis, su pakartojamumu patikrintu prieš pataisymą. Išleistos būsenos pėdsakas, o ne nukreiptas rodmuo po presu, lemia geometrinį rezultatą.
Valdymo palaikymo klaida, Nukritimas ir temperatūra
Išmatuota kreivė priklauso nuo to, kaip palaikomas veleno velenas. Centrai, V formos blokeliai, žurnalo ritinėliai, guoliams lygiavertės atramos ir galutiniai guoliai nesukuria identiškų kraštinių sąlygų.
Matavimo receptas turėtų būti apibrėžtas:
- palaikymo funkcijos, ašines koordinates ir kontaktinius profilius;
- ar informaciniai žurnalai ar centrai yra kvalifikuoti prieš naudojimą;
- veleno orientacija ir kampinis indeksas;
- gravitacinis ilgų arba tuščiavidurių velenų apdorojimas;
- jutiklio jėga, bekontaktis atstumas ir tarpai tarp stočių;
- filtravimas ir kaukės aplink skyles, raktai ir pertraukimai;
- dalies temperatūra ir stabilizavimo laikas;
- meistras, matuoklis R&R ir koreliacija su šlifuokliu arba kliento matuokliu;
- visiškai iškrautas pakartotinis matavimas po kiekvieno korekcijos veiksmo.
Šiluminis elgesys reikalauja atskiro sprendimo. Schaeffler suklio koncepcijos ir SKF veleno vertinimo medžiaga išskiria terminį augimą, veleno poslinkis, guolio būklė, įrankio nosies nutekėjimas ir su vibracija susijęs elgesys. Velenas, kuris praeina šaltą statinį patikrinimą, bet juda įšilimo metu, gali turėti guolį, išankstinis įkėlimas, būstą, rotoriaus arba šiluminės simetrijos problema. Aklo šalto slėgio korekcija nepakeičia operacinės būklės diagnostikos.
Sukurkite apsaugotą kontaktą ir nespaudžiamą žemėlapį
Numatytosios nespaudimo zonos
- vidinis arba išorinis įrankio kūgis;
- matuoklio veidas, veleno nosis ir tiksliai tinkančios kiaurymės;
- baigtos guolių lizdai ir guolių atramų paviršiai;
- antspaudas, labirintas ir kodavimo takeliai;
- pečių, filė ir aštrūs pjūvių perėjimai;
- siūlai, splines, raktus, raktų grioveliai ir krumpliaračių dantys;
- kryžminės skylės, tepimo angos ir aušinimo skysčio kanalai;
- grąžulo grioveliai ir plonos tuščiavidurės dalys;
- balansinis gręžtuvas, balansavimo malūno arba papildomo svorio vietos;
- indukciniu būdu grūdintas, karbonizuotas, azotuotas, padengtos arba suremontuotos zonos;
- įtariama, kad įskilęs, sudegė, apgadintos ar smūgio pažeistos vietos.
Potencialiai patvirtintos kontaktinės zonos
- grubiai apdirbtas cilindrinis procesas nukrenta su pakankamai atsargų;
- aukojamos atraminės apykaklės arba nuimami proceso prailginimai;
- plačios cilindrinės dalys, patikrintos brėžiniu ir sienos storio peržiūra;
- specialiai sukurtos įrankių sąsajos, patvirtintos veleno dizainerio.
Kontakto patvirtinimas yra vietinis ir specifinis etapas. Saugus skersmuo ant grubaus ruošinio gali būti draudžiamas po šlifavimo ar grūdinimo.
Apsaugokite kiaurymę ir skerspjūvį
Daugelis velenų velenų yra tuščiaviduriai, skirti grąžului, aušinimo skysčio pristatymas, oro išpūtimo arba darbo palaikymo funkcija. Vien išorinio skersmens nepakanka korekcijos apkrovai nustatyti.
Galimybių peržiūra turėtų apimti:
- skylės skersmuo ir sienelės storis pagal ašinę stotį;
- kūginiai ir priešvėžiniai perėjimai;
- kryžminės skylės, laiko tarpsniai, uostų ir susikertančių perėjų;
- vidiniai sriegiai ir grąžulo savybės;
- terminio apdorojimo gylis ir kietumo gradientas;
- susitraukti tinka, rankovėmis, kištukai arba sujungti komponentai;
- leistinas ovalumas ir skylės išlyginimas po korekcijos.
Trijų taškų apkrova, koreguojanti išorinę vidurio liniją, vis tiek gali ovalizuoti angą, iškreipti kūgį arba sutelkti įtampą aplink kryžminę angą. Plataus spindulio įrankiai, saugūs tarpatramiai ir jėgos / poslinkio ribos turi būti patvirtintos tipiniuose pavyzdžiuose. Plonoms dalims, žr Plonasienių vamzdžių tiesinimas nesugriuvus bendram principui, kad vidurio linijos korekcija ir skerspjūvio išsaugojimas turi būti kontroliuojami kartu.
Nuspręskite, ar tiesinimas yra teisingas procesas
| Stebėta būklė | Tikėtinas proceso maršrutas |
|---|---|
| Visuotinis posūkis ant pliko veleno su saugiu proceso nusileidimu | Kontroliuojamas tiesinimo galimybių testas |
| Guolių sėdynės yra apvalios arba kūginės | Šlifavimas, pakartotinis apdirbimas, dengimas/remontas arba atmetimas |
| Įrankio kūgis turi įtrūkimus, varpelio burnos arba kontaktinio modelio pažeidimas | Sąsajos šlifavimas / remontas ir matuoklio patikra |
| Matuoklio veidas lokaliai pažeistas | Veido taisymas arba peršlifavimas, ne aklo veleno korekcija |
| Visas velenas rodo vibraciją arba temperatūros kilimą | Verpstės įvertinimas: guoliai, išankstinis įkėlimas, pusiausvyrą, rezonansas, suspaudimo jėga ir šiluminė būklė |
| Velenas tiesus, bet pusiausvyra nepavyksta | Dinaminis balansavimas nurodytose plokštumose |
| Terminis lankas pasirodo tik eksploatacijos metu | Šiluminis ir surinkimo tyrimas |
| Tarp saugomų objektų nėra saugaus apkrovos taško | Perprojektavimo proceso etapas, mašina/šlifuoti, arba atmesti |
| Plyšys, deginti, įtariama vietinė nuolaida arba didelė avarijos žala | NDT/metalurginis įvertinimas ir taisymo/atmetimo būdas |
Dėl šios sprendimo ribos tiesinimo mašina negali būti naudojama kaip universalus remonto įrankis kiekvienam suklio simptomui..
Tiesinimas, Šlifavimas ir balansavimas yra skirtingi vartai
Ištiesinimas gali būti naudingas
- visuotinis elastinis-plastikinis lenkimas patvirtintame plikame velene;
- guolio ir lizdo ašies santykis prieš galutinį šlifavimą;
- per didelis atsargų disbalansas, kurį sukelia sulenktas grubus ruošinys;
- tarpinė geometrija po terminio apdorojimo.
Šlifavimo arba apdirbimo skardos adresas
- galutinis guolio lizdo skersmuo, apvalumas ir cilindriškumas;
- įrankio kūgio forma ir kontaktinė geometrija;
- matuoklio paviršiaus geometrija;
- ribotas ekscentriškumas turimų atsargų ribose;
- paviršiaus apdaila ir vietinės funkcinės savybės.
Balansavimo skardinės adresas
- statinis ir porinis disbalansas apibrėžtose korekcijos plokštumose;
- masės ašies paklaida po galutinės geometrijos ir masės keitimo operacijų.
Schenck identifikuoja suklio velenus kaip balansuojančius ruošinius. Tai palaiko atskirus galutinio balanso vartus; tai nereiškia, kad balansavimas pataiso sulenktą geometrinę ašį. Jei po balansavimo atliekamas tiesinimas arba šlifavimas, balansas turi būti patikrintas dar kartą.

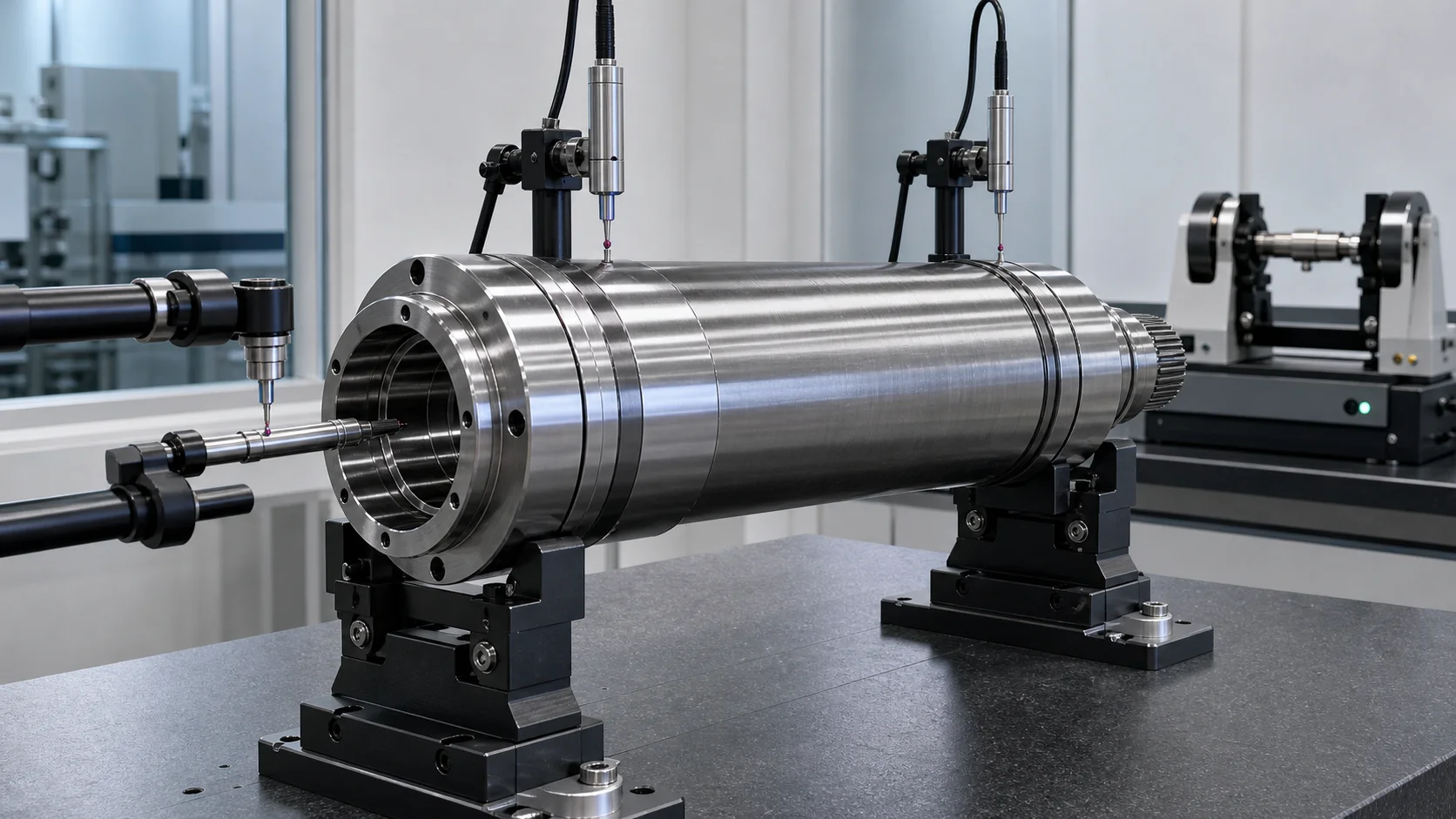

*Inžinerinės koncepcijos iliustracija: galutinis veleno nutekėjimas, įrankių sąsajos geometrija ir dinaminis balansas yra atskiri priėmimo vartai. Vienų vartų praėjimas neįrodo kitų.*
Uždaros kilpos veleno tiesinimo procesas
1. Nurodykite tikslią dalį ir proceso etapą
Pasirinkite patvirtintą receptą iš dalies numerio, brėžinio peržiūra, verpstės šeima, medžiaga, terminis apdorojimas, kietumas, gręžimo geometrija ir gamybos arba remonto etapas.
2. Patikrinkite prieš pakraunant
Nuvalykite atskaitos tašką ir leistinus kontaktinius paviršius. Patikrinkite guolių lizdus, smailėjantis, matuoklio veidas, nuobodu, skyles, raktų grioveliai, perėjimai ir gedimams jautrūs regionai. Nukreipkite įtariamą žalą, kad atliktumėte reikiamą patikrinimą prieš taikydami jėgą.
3. Nustatykite „Datum“ sąranką
Paremkite veleną ant patvirtintų centrų, apdorojimo kakliukai arba guolio lizdo lygiaverčiai tvirtinimo elementai. Patikrinkite sėdynę, ašinė laisvė ir atskaitos pakartojamumas.
4. Išmatuokite visą funkcinį žemėlapį
Pasukite dalį ir užregistruokite priekinio / galinio guolio ir sėdynės elgseną, tarpinės šachtos žemės, įrankio sąsajos paleidimas, matuoklio paviršiaus nutekėjimas ir atitinkamos pavaros funkcijos. Užmaskuokite nutrūkimus ir patikrinkite pakartotinius matavimus.
5. Klasifikuokite nuokrypį
Atskirkite visuotinį posūkį nuo vietinio žurnalo formos, kūgio pažeidimas, veido pažeidimas, palaikymo klaida, angos iškraipymas, šiluminis elgesys ir disbalansas. Ištaisykite tik patvirtintame recepte nurodytą nuokrypio klasę.
6. Pasirinkite saugų korekcijos intervalą
Pasirinkite patvirtintas proceso vietas ir platų įrankį. Įsitikinkite, kad apkrovos trajektorija vengia užbaigtų sėdynių, smailėjantis, pečių, plona siena, kryžminės skylės ir grūdinti perėjimai.
7. Taikykite kontroliuojamą jėgą
Naudokite patvirtintą palaikymo sritį, pataisos koordinatė, jėgos lubos, poslinkio lubos ir spyruoklinis modelis. Stebėkite visą jėgos ir poslinkio reakciją ir sustokite dėl neįprasto standumo, slydimas arba jutiklio elgesys.
8. Visiškai iškraukite ir išmatuokite
Vertinkite veleną tik atleistoje būsenoje. Atkurkite visus svarbius matavimo takelius, nes vietinė korekcija gali pakeisti kelių ašių ryšius.
9. Apžiūrėkite ir nukreipkite pasroviui
Atlikite reikiamą įtrūkimą, paviršius, kietumo arba kietumo patikrinimai. Nukreipkite dalį iki šlifavimo pabaigos, kūgio / veido patikrinimas, valymas, balansavimas ir veleno surinkimas, kaip apibrėžta proceso plane.
10. Įrašykite rezultatą
Parduotuvės dalies tapatybė, recepto peržiūra, gaunami ir siunčiami žemėlapiai, pataisos koordinates, jėgos ir poslinkio kreivės, signalizacijos, operatoriaus / partijos atsekamumas ir galutinis išdėstymas, kai reikia.
Siūloma tiesinimo ląstelių konfigūracija
Konkrečiam projektui gali būti įtraukta veleno veleno elementas:
- elektromechaninis arba hidraulinis koregavimo įrenginys, apskaičiuotas pagal pavyzdžio jėgos duomenis;
- reguliuojamos atramos arba centrai, suderinti su patvirtintais atskaitos taškais;
- servo sukimasis ir kampinis indeksavimas;
- keli bekontakčiai arba mažos jėgos nutekėjimo jutikliai;
- speciali įrankių sąsaja ir matuoklio paviršiaus matavimo stotis;
- platūs keičiami presavimo batai ir apsaugoti atraminiai įrankiai;
- jėgos ir poslinkio stebėjimas;
- automatinė spyruoklės kompensacija ir atleidimo būsenos pakartotinis matavimas;
- recepto kontrolė, brėžinio peržiūros užraktas ir dalies identifikavimas;
- sąsajos su šlifavimu, balansavimo ir kokybės įrašai;
- sargybiniai, pakrovimo pagalba ir klaidų apsauga, atitinkanti dalies masę ir paviršiaus būklę.
The Kaip veikia automatinis veleno tiesinimas vadovas paaiškina bendrą uždarą kilpą. Suklio projektui vis tiek reikia savo atskaitos grandinės, kontaktų žemėlapis ir priėmimo logika.
Bandymo ir priėmimo plano pavyzdys
Reprezentatyvūs pavyzdžiai turėtų apimti:
- minimalus ir maksimalus veleno ilgis, skersmuo ir masė;
- mažiausias sienelės storis ir didžiausia kiaurymė;
- kiekviena įrankių sąsaja ir veleno nosies šeima;
- medžiaga, terminio apdorojimo ir kietumo kraštutinumai;
- grubus, pusgaminiai ir leistini finišo-žemės etapai;
- kryžminė skylė, raktų griovelis, splaino ir perėjimo variacijos;
- numatomas įeinančio posūkio dydis ir orientacija;
- stabilūs pavyzdžiai su vietine formos klaida, bet be visuotinio lenkimo;
- patvirtintose ir draudžiamose spaudos vietose;
- minimali šlifavimo medžiaga po korekcijos;
- jėga / poslinkis ir atgalinis apvalkalas;
- ovalumo ir smailėjančio/veido išsaugojimas;
- įtrūkimų/paviršiaus patikrinimas po korekcijos;
- matavimo koreliacija su šlifuokliu ir kliento matuokliu;
- balanso patikrinimas po paskutinės geometrijos operacijos;
- pakartojamumas per atleidimo būsenos ciklus.
Naudokite Ištiesinimo pavyzdžio bandymo ir priėmimo vadovas atskirti pavyzdį, RIEBALAI, SAT ir gamybos galimybės. Nėra konkurento guolio, verpstė, šlifuoklio ar balansavimo mašinos veikimo vertė turėtų būti konvertuojama į StraighteningTech garantiją.
Duomenys, reikalingi techniniam pasiūlymui
Pateikite:
- veleno braižymas ir peržiūra;
- veleno tipas, mašinos pritaikymas ir maksimalios darbo sąlygos;
- plikas velenas, rotoriaus surinkimas arba visos kasetės būsena;
- gamybos ar remonto etape tiesinimo metu;
- medžiaga, terminis apdorojimas, kietumas ir paviršiaus apdorojimas;
- priekinio / galinio guolių išdėstymas ir guolio sėdynės atskaitos taškai;
- įrankio sąsajos tipas, kūgio / tinkamo kiaurymės ir gabarito paviršiaus reikalavimai;
- ilgio, masė ir skersmuo pagal ašinę stotį;
- kiaurymė, grąžulo anga, kryžminė skylė ir aušinimo skysčio/tepimo detalės;
- įeinantys tiesumo ir kelių takelių bėgimo žemėlapiai;
- apvalumas, cilindriškumas, kūgio ir veido reikalavimai;
- patvirtintų paramos ir pataisos žemių;
- draudžiami paviršiai ir žalos kriterijai;
- šlifavimo medžiaga ir tolesnio proceso seka;
- balansavimo plokštumos, pažymys/metodas ir galutinis funkcinis testas;
- patikrinimas, ataskaitos ir atsekamumo reikalavimai;
- reprezentatyvūs mėginiai tyrimams.
Dažnai užduodami klausimai
Ar galima ištiesinti visą staklių veleną presu?
Ne kaip numatytasis procesas. Guoliai, išankstinis įkėlimas, korpusas tinka, rotoriaus komponentai, grąžulas ir šiluminis elgesys turi įtakos rezultatui. Įvertinkite ir išardykite kasetę prieš nuspręsdami, ar plikas velenas yra tinkamas tiesinimui.
Ar guolių sėdynės gali būti naudojamos kaip atramos arba spaudimo taškai?
Užbaigtos guolių lizdai yra apsaugoti funkciniai paviršiai. Jie gali būti naudojami kaip matavimo atskaitos taškai arba kruopščiai sukonstruotos atramos, bet nereikėtų manyti, kad jie priima korekcijos spaudimą. Pirmenybę teikite patvirtintoms neapdorotoms apdirbimo vietoms arba aukojimo objektams.
Ar žemas įrankio nosies išsiveržimas įrodo, kad velenas yra tiesus?
Nr. Įrankio-nosies išbėgimas sujungia atraminę ašį, įrankių sąsajos geometrija, veido būklė ir matavimo nustatymas. Veleno korpusas ir abu guolių lizdų bėgiai turi būti įvertinti atskirai.
Balansavimas gali ištaisyti veleno nutrūkimą?
Nr. Balansavimas koreguoja masės pasiskirstymą. Tai neatkuria guolio ir lizdo koaksialumo, smailėjanti forma, matuoklio paviršiaus geometrija arba veleno tiesumas.
Ar galutinis šlifavimas gali pakeisti tiesinimą?
Šlifuojant galima sukurti galutinę formą ir pašalinti ribotą ekscentriškumą, kol lieka atsargų. Jei išlenktas ruošinys sunaudotų turimą atsargą arba nutrauktų reikiamą atskaitos taško ryšį, gali būti naudingas kontroliuojamas ištiesinimas prieš šlifavimą. Akcijų žemėlapis nustato maršrutą.
Ką daryti, jei velenas yra tuščiaviduris?
Sienelės storis, gręžinių perėjimai ir kryžminės skylės tampa apkrovos skaičiavimo dalimi. Ištiesinimo plane turi būti patikrinta išorinė vidurio linija ir vidinis skerspjūvis po korekcijos.
Ką daryti, jei išbėgimas padidėja tik po apšilimo?
Ištirkite guolio išankstinę apkrovą, būsto išlyginimas, rotoriaus šildymas, aušinimas, tepimas ir terminis augimas. Nemanykite, kad nuolatinis šaltas veleno posūkis dėl nuo temperatūros priklausomo simptomo.
Sukurkite sprendimą aplink veleno pradinę grandinę
Kuriame staklių suklio veleno tiesinimo sprendimus faktinėje ruošinio stadijoje, guolio lizdo atskaitos ašis, įrankių sąsaja, gręžtinė konstrukcija, apsaugotas kontaktų žemėlapis, šlifavimo pašalpa ir galutinis balansavimo maršrutas. Mašinos konfigūracija atitinka inžinerinius įrodymus iš brėžinių, matavimo koreliacija ir mėginių bandymai – ne bendras veleno receptas.
Nusiųskite veleno brėžinį, gamybos etapas, materialinė būklė, guolio ir įrankių sąsajos reikalavimai, gręžinio žemėlapis, gaunami matavimo pėdsakai ir reprezentatyvūs pavyzdžiai. Tada galime apibrėžti galimybių vartus, jutiklio išdėstymas, saugus įrankiai, koregavimo vokas ir atsekamas priėmimo planas jūsų veleno pritaikymui.
