Flüssigkeitskühlverteiler verteilen das Kühlmittel durch die Batterie, Rechenzentrum, Leistungselektronik oder industrielle Wärmemanagementsysteme. Ihr langes Hohlprofil, Schweißanschlüsse und Dichtungsschnittstellen müssen geometrisch stabil bleiben, damit die Baugruppe ohne Zwang in das Kühlsystem passt, Leckagerisiko oder Ausrichtungsprobleme.
Diese vorgeschlagene Lösung basiert auf einem rechteckigen Hohlverteiler aus Edelstahl 304L mit einer Größe von ca 78 mm breit, 45 mm hoch und 1800 mm lang, mit einem 3 mm Wand. Der Kunde meldet zwei unterschiedliche Verformungsstadien: Die ankommenden Rohrenden können um ca. verdreht sein 20 mm, und das Schweißen führt zu einer zweiten Biegeverformung. Hierbei handelt es sich um unterschiedliche Fehler, die durch separate Richtstrategien und nicht durch einen generischen Presszyklus behandelt werden sollten.
Werkstück- und Kundenanforderung
Der Verteiler beginnt als langes rechteckiges Hohlrohr und erhält später mehrere Zweige, Anschlüsse oder Schweißanschlüsse. Der Kunde korrigiert derzeit die anfängliche Verdrehung manuell, ungefähr nehmen 30 Minuten pro Teil. Nach der Twist-Korrektur, Das Teil ist verschweißt und kann sich erneut verbiegen, Schaffung einer weiteren Richtanforderung vor der Endmontage oder Dichtheitsprüfung.
Die angegebene Produktionsmenge beträgt 12,000 Teile pro Monat und die geforderte Nachrichtgenauigkeit beträgt 0.15 mm. Bevor dieser Wert zur Gerätegarantie wird, Die Zeichnung muss klarstellen, ob sie die Geradheit kontrolliert, Ebenheit, Profil, Endposition, Portposition oder ein anderes geometrisches Merkmal, und über welche Bezugslänge es gemessen wird.
| Projektelement | Kundeneingabe / Status |
|---|---|
| Werkstück | Flüssigkeitskühlverteiler / Verteiler |
| Material | 304L Edelstahl |
| Abschnitt | Rechteckiges Hohlprofil, etwa 78 × 45 mm |
| Wandstärke | 3 mm |
| Länge | Etwa 1800 mm |
| Anfänglicher Defekt | Die Verdrehung des Rohrendes liegt bei ca 20 mm |
| Zweiter Defekt | Biegen nach dem Schweißen |
| Aktuelle Methode | Manuelle Verdrehungskorrektur, etwa 30 Min./Teil |
| Produktionsvolumen | 12,000 Teile/Monat |
| Angeforderte Genauigkeit | 0.15 mm; Merkmal und Datum, das bestätigt werden muss |
| Vorgeschlagene Lösung | Verdrehungskorrekturgerät und Biegerichtmaschine |
Drehung und Biegung müssen separat gemessen werden
Verdrehung bedeutet, dass sich ein Querschnitt relativ zu einem anderen entlang der Länge des Profils gedreht hat. Biegung bedeutet, dass die Längsmittellinie oder Referenzfläche von der erforderlichen Linie abweicht. Ein Verteiler kann in der Seitenansicht gerade sein, aber dennoch gedrehte Enden haben, oder es kann beim Biegen nach dem Schweißen die richtige Endausrichtung haben.
Die alleinige Verwendung einer vertikalen Verschiebungssonde kann den Torsionsfehler nicht vollständig beschreiben. Die Drehstation benötigt eine Winkel- oder Mehrflächenmessung des rechteckigen Profils oder der Endbezüge. Die Biegerichtstation benötigt lineare Messungen entlang der vereinbarten Referenzflächen oder Mittellinie. Anschluss- und Flanschposition erfordern möglicherweise zusätzliche Messgeräte, wenn es sich um funktionale Akzeptanzmerkmale handelt.
| Defekt | Typische Messung | Erforderliche Korrektur |
|---|---|---|
| Enddrehung / Torsion | Winkelvergleich von Endquerschnitten, Mehrflächensonden, Laser oder Vorrichtungslehre | Kontrolliertes Gegenmoment- oder Torsionsrichten |
| Vertikaler Bogen | Verschiebungsmessung entlang des oberen/unteren Bezugspunkts | Korrektur der vertikalen Presse |
| Horizontaler Bogen | Seitenmessung entlang der Referenzfläche oder Mittellinie | Horizontale Korrektur oder Neuausrichtung |
| Lokaler Schweißverzug | Messung in der Nähe von Schweißanschlüssen oder Wärmeeinflusszonen | Lokale Punktkorrektur mit Spannungsgrenzen |
| Hafen / Passungsfehler | Vorrichtung, Vision, KMG oder spezielles Funktionsmessgerät | Gesonderte Abnahme oder örtliche Korrektur bei Validierung |
Der 0.15 Der mm-Anforderung kann nicht allen diesen Merkmalen ohne Nachweis zugeordnet werden. Jedes kontrollierte Merkmal sollte seinen eigenen Bezug haben, Messposition und OK/NOK-Regel.
Warum sich Flüssigkeitskühlverteiler nur schwer geraderichten lassen
Der 3 Durch die Hohlwand von mm besteht Quetschgefahr, Einkerbungen oder lokale Knickungen bei konzentriertem Stütz- oder Druckkontakt. Der rechteckige Querschnitt weist um seine Haupt- und Nebenachse unterschiedliche Steifigkeiten auf, Daher führt derselbe Pressenhub je nach Ausrichtung zu unterschiedlichen Reaktionen.
Schweißnähte machen die Reaktion noch ungleichmäßiger. Wärmeeintrag und Schweißreihenfolge können den Verteiler in Richtung der geschweißten Seite ziehen, während die vielen Anschlüsse lokale Steifigkeitsänderungen verursachen. Drücken auf einen Port, Schweißraupe, Eine Dichtungsfläche oder eine dünne, nicht unterstützte Wand können ein Funktionsmerkmal beschädigen. Der Prozess muss daher konturierte Stütz- und Presswerkzeuge verwenden, die zwischen oder um kritische Merkmale positioniert sind.
| Herausforderung | Risiko | Technische Kontrolle |
|---|---|---|
| 1800 mm langes Profil | Eigengewicht und instabile Messung | Verteilte Stützen und datumsbasierte Messung über die gesamte Länge |
| 3 mm Hohlwand | Quetschungen oder bleibende Eindrücke | Breit konturiertes Werkzeug, interne Unterstützung, wo nötig, Kraft-/Weggrenzen |
| Rechteckiger Abschnitt | Unterschiedliche Steifigkeit je nach Richtung | Separate Vertikale, horizontale und torsionale Rezepte |
| Um 20 mm Enddrehung | Lässt sich durch einfaches vertikales Drücken nicht zuverlässig entfernen | Spezielle Torsionsstation und Winkelrückmeldung |
| Mehrere geschweißte Anschlüsse | Lokale Steifigkeit und Wärmeverformung variieren über die Länge | Modellspezifische Presszonen und lokale Messung |
| 12,000 Teile/Monat | Der manuelle 30-Minuten-Prozess kann die erforderliche Ausgabe nicht unterstützen | Automatisierte Handhabung, Parallelbetrieb und Taktzeitvalidierung |
Empfohlenes zweistufiges Richtkonzept
Das bevorzugte Konzept trennt die Verdrehungskorrektur vor dem Schweißen von der Biegekorrektur nach dem Schweißen. Die erste Station übernimmt das Rechteckrohr bzw. die Vormontage, Lokalisiert beide Enden und misst den relativen Winkelfehler. Ein gesteuerter Drehantrieb oder gegenläufige Klemmen üben ein Gegenmoment in validierten Schritten aus, Anschließend erfolgt eine erneute Messung.
Nach dem Schweißen, Der Verteiler gelangt in eine Langbett-Punktrichtstation. Mehrere Stützen bilden den Bezugspunkt, Sensoren erfassen die Biegung entlang der Länge, und eine bewegliche oder getaktete Presse führt kontrollierte Korrekturen an zugelassenen Stellen durch. Das Projektvideo zeigt dieses Langverteiler-Pressrichtkonzept; Die separate Torsionskorrekturstation vor dem Schweißen wird nicht gezeigt oder nachgewiesen.
Bühne 1: Korrektur der Verdrehung vor dem Schweißen
Schritt 1: Identifizieren Sie das Profil und legen Sie Endbezüge fest
Die Vorrichtung lokalisiert das Rechteckrohr anhand vereinbarter Referenzflächen oder Endmerkmale. Klemmen müssen den Kontakt über die gesamte Fläche verteilen 3 mm Wand ohne Dellen zu erzeugen. Wenn das Teil bereits empfindliche Armaturen enthält, diese Bereiche bleiben außerhalb der Klemmzonen.
Schritt 2: Messen Sie die anfängliche Torsion
Das System vergleicht die Winkelorientierung beider Enden oder mehrerer Querschnitte. Die gemeldete „20-mm-Verdrehung“ sollte in ein definiertes geometrisches Maß umgewandelt werden – beispielsweise einen Endeckenversatz bei einem bekannten Messradius oder Winkelgrad –, damit das Steuerungssystem und die Kundenprüfung dieselbe Definition verwenden.
Schritt 3: Wenden Sie ein kontrolliertes Gegendrehmoment an
Ein Ende wird festgehalten, während das andere mithilfe eines kontrollierten Drehmoments oder einer Winkelverschiebung in die entgegengesetzte Richtung gedreht wird. Denn Edelstahl 304L federt zurück, Die Station benötigt eine validierte Over-Twist-Strategie. Maximales Drehmoment, Winkel- und Korrekturzyklen schützen das Hohlprofil und eventuelle Schweißnähte.
Schritt 4: Messen Sie das vorgeschweißte Teil erneut und akzeptieren Sie es
Nach jeder Korrektur wird das Teil neu vermessen. Nur Profile innerhalb der vor dem Schweißen vereinbarten Torsionsgrenze werden geschweißt. Auch die Aufzeichnung der eingehenden und korrigierten Verdrehung kann Probleme bei der Rohrversorgung aufdecken, Lagerung oder vorgelagerte Formung.
Bühne 2: Richten der Biegung nach dem Schweißen
Schritt 1: Beladen und stützen Sie den geschweißten Verteiler
Der fertige oder halbfertige Verteiler wird auf verteilten verstellbaren Stützen platziert. Die Vorrichtung muss den langen Körper berücksichtigen, mehrere Anschlüsse und unterschiedliche Endstrukturen, wobei freier Zugang für Sensoren und den Pressenkopf bleibt.
Stützpunkte sollten zugelassene breite Flächen berühren. Häfen, Schweißperlen, Als Schutzzonen werden Dichtflächen und dünne freitragende Wände definiert.
Schritt 2: Ordnen Sie die schweißbedingte Verformung zu
Kontaktsonden, Lasersensoren oder eine Kombination messen die jeweilige Referenzfläche an mehreren Positionen. Der Controller unterscheidet zwischen Gesamtverformung und lokaler Verformung in der Nähe von Schweißnähten. Wenn sowohl die vertikale als auch die horizontale Biegung kontrolliert wird, Das System benötigt Messungen in beide Richtungen oder eine validierte Reihenfolge der Neuausrichtung der Teile.
Schritt 3: Berechnen Sie Presse- und Supportpositionen
Die Steuerung identifiziert die Biegespitze und wählt einen sicheren Korrekturpunkt zwischen kritischen Anschlüssen. Die lokale Abschnittssteifigkeit, Der Abstand zur nächstgelegenen Schweißnaht und die Stützweite beeinflussen den Anfangshub. Die Strategie muss vermeiden, einfach auf die größte gemessene Abweichung zu drücken, wenn es sich bei dieser Stelle um einen schwachen oder funktionsfähigen Bereich handelt.
Schritt 4: Wenden Sie die kontrollierte Druckkorrektur an
Die Presse führt einen begrenzten Überbiegehub aus, um die Rückfederung auszugleichen. Breite, konturierte Werkzeuge verteilen die Last auf das rechteckige Rohr. Wo die Gefahr eines Mauereinsturzes hoch ist, Innendorne, Nach der technischen Prüfung können lokale Füllstoffe oder spezialisierte externe Unterstützung erforderlich sein.
Kraft- und Verschiebungsgrenzen sollten anhand repräsentativer Schweißproben ermittelt werden. Eine plötzliche Änderung der Kraft-Weg-Reaktion kann auf eine falsche Unterstützung hinweisen, ein anderes Teilemodell oder ein lokaler Kollaps vorliegen und einen Alarm auslösen.
Schritt 5: Closed-Loop-Nachmessung
Nach Korrektur, Die Mannigfaltigkeit wird am gleichen Bezugspunkt gemessen. Eine zusätzliche Korrektur ist nur innerhalb der validierten Zyklus- und Hubgrenzen zulässig. Wenn ein Teil das Ziel nicht erreichen kann, ohne den Anschluss zu riskieren, Schäden an Schweißnähten oder Wänden, Es wird an NOK oder eine manuelle technische Überprüfung gesendet.
Schritt 6: Endkontrolle und Übergabe
Die endgültige Abnahme kann Geradheit/Ebenheit umfassen, Endausrichtung, Hafenposition, Oberflächenzustand und Dichtheitsprüfung. Das Richtgerät sollte nicht den Anspruch erheben, die Integrität von Lecks zu überprüfen, es sei denn, es ist tatsächlich eine integrierte Leckteststation enthalten.
Kapazitätsprüfung für 12,000 Teile pro Monat
Das Produktionsvolumen muss anhand tatsächlicher Arbeitstage in Taktzeit umgerechnet werden, Verschiebungen, verfügbare Stunden und angestrebte Geräteauslastung. Zum Beispiel, 12,000 Die Angabe „Teile pro Monat“ allein kann den erforderlichen Zyklus erst definieren, wenn die Anzahl der Produktionsstunden bekannt ist und bekannt ist, ob für jedes Teil beide Korrekturstufen erforderlich sind.
Die aktuelle manuelle Twist-Korrektur von ca 30 Minuten pro Teil bilden eine Basislinie, kein Automatenergebnis. Ein vollständiges Kapazitätsmodell sollte das Laden umfassen, Messung, Korrektur, Neumessung, Entladung, Umstellung, Werkzeuginspektion, geplante Ausfallzeiten und der Prozentsatz der Teile, die zusätzliche Zyklen benötigen.
| Kapazitätseingabe | Erforderlicher Wert |
|---|---|
| Monatliche Menge | 12,000 Teile |
| Arbeitstage/Monat | Kunde zur Bestätigung |
| Schichten/Tag und Stunden/Schicht | Kunde zur Bestätigung |
| Ziel-OEE / Verwendung | Kunde zur Bestätigung |
| Prozentsatz, der eine Verdrehungskorrektur vor dem Schweißen erfordert | Zu messen |
| Prozentsatz, der eine Biegekorrektur nach dem Schweißen erfordert | Zu messen |
| Durchschnitt / maximale Korrekturzyklen | Probentestergebnis erforderlich |
| Erforderlicher Puffer zwischen Schweißen und Richten | Entscheidung über das Zeilenlayout |
Vorgeschlagene Zellkonfiguration
| Modul | Vorgeschlagene Konfiguration |
|---|---|
| Vorschweißstation | Profilklemmung, Winkel-/Torsionsmessung und kontrollierte Gegenrotation |
| Nachschweißstation | Langbett-Glättmaschine mit verstellbaren verteilten Stützen |
| Messsystem | Winkel-/Endbezugspunktmessung plus lineare Mehrpunkt-Verschiebungserfassung |
| Werkzeuge | Breit konturierter Kontakt für 78 × 45 × 3 mm Hohlprofil |
| Drücken | Beweglicher oder indexierter Pressenkopf mit Kraft-/Wegbegrenzung |
| Handhabung | Manuelle Unterstützung, Portal oder Roboter je nach Teilegewicht und Takt |
| Kontrollen | Separate Rezepte vor und nach dem Schweißen, Closed-Loop-Korrektur und OK/NOK-Logik |
| Daten | Eingehende/endgültige Drehung und Biegung, Korrekturanzahl, Rezept und Teile-ID nach Bedarf |
| Sicherheit | Verriegelter Schutz, Überlastschutz und Strategie zur Erkennung abnormaler Zusammenbrüche |
Projektvalidierungsplan
Repräsentative Proben sollten die normale und maximale eingehende Drehung umfassen, unterschiedliche Schweißchargen und die größte zu erwartende Verformung nach dem Schweißen. Der Test muss überprüfen, ob die 3 mm-Profil kann ohne Einkerbung korrigiert werden, Hafenschäden, Schweißrisse oder unzulässige Eigenspannungen.
Im Abnahmeprotokoll sollten die Kundenanforderungen deutlich gekennzeichnet sein, Mustertestergebnisse und spätere Produktionsergebnisse. Es sollte auch definiert werden, ob 0.15 mm ist erreichbar und für das Ganze sinnvoll 1800 mm Verteiler, eine lokale Bezugsspanne, eine Dichtfläche, Portposition oder ein anderes Zeichnungsmerkmal.
Informationen, die für einen Vorschlag für einen Flüssigkeitskühlverteiler benötigt werden
Bitte stellen Sie die vollständige Zeichnung und das GD zur Verfügung&T, 3D-Modell, Materialzertifikat, Schweißsequenz, Teilgewicht, Definition und Verteilung eingehender Drehungen, Verformungskarte nach dem Schweißen, endgültige Toleranz und Bezugspunkt, geschützte Oberflächen, zulässige Klemm-/Stütz-/Presszonen, erforderliche Leck- und Oberflächenkriterien, Arbeitskalender, Zielrate, Linienlayout und repräsentative Muster vor und nach dem Schweißen.
Diese Eingaben bestimmen, ob das Projekt zwei unabhängige Maschinen benötigt, eine kombinierte Zelle, mehrere Korrekturachsen, Innenrohrhalterung, automatisiertes Handling oder ein nachgeschaltetes Messgerät.
FAQ
Kann eine Maschine sowohl Drehung als auch Biegung korrigieren??
Es ist möglich, mehrere Achsen in einer kundenspezifischen Zelle zu integrieren, aber Drehung und Biegung erfordern immer noch unterschiedliche Messungen und Korrekturmaßnahmen. Separate Stationen sind bei einer Linie mit hohem Verkehrsaufkommen oft klarer und einfacher zu validieren.
Warum reicht ein einfaches vertikales Drücken nicht aus? 20 mm Drehung?
Vertikales Drücken korrigiert in erster Linie die Biegung. Die Torsion erfordert eine kontrollierte relative Drehung der Profilenden oder einen anderen validierten Drehmechanismus mit Winkelrückführung.
Wie ist das 3 mm Edelstahl wandgeschützt?
Die Vorrichtung und die Presse nutzen einen breiten konturierten Kontakt auf zugelassenen Oberflächen, mit konservativen Kraft-/Weggrenzen. Wenn das lokale Einsturzrisiko hoch ist, kann eine interne Unterstützung erforderlich sein.
Kann die Linie erreichen 0.15 mm-Genauigkeit?
Der Wert benötigt zunächst eine Zeichnungsdefinition und ein Datum. Die Erreichbarkeit hängt dann von der Gesamtgeometrie ab, Schweißnahtverteilung, materielle Reaktion, Messmethode und Probentestergebnisse.
Kann dieser Prozess bewältigen 12,000 Verteiler pro Monat?
Das Monatsvolumen muss über Arbeitstage in Taktzeit umgerechnet werden, Verschiebungen, OEE und der Prozentsatz der Teile, die jede Korrekturstufe erfordern. Die Kapazität wird erst bestätigt, nachdem Probenzyklusdaten verfügbar sind.
Zeigt das Video die komplette zweistufige Lösung??

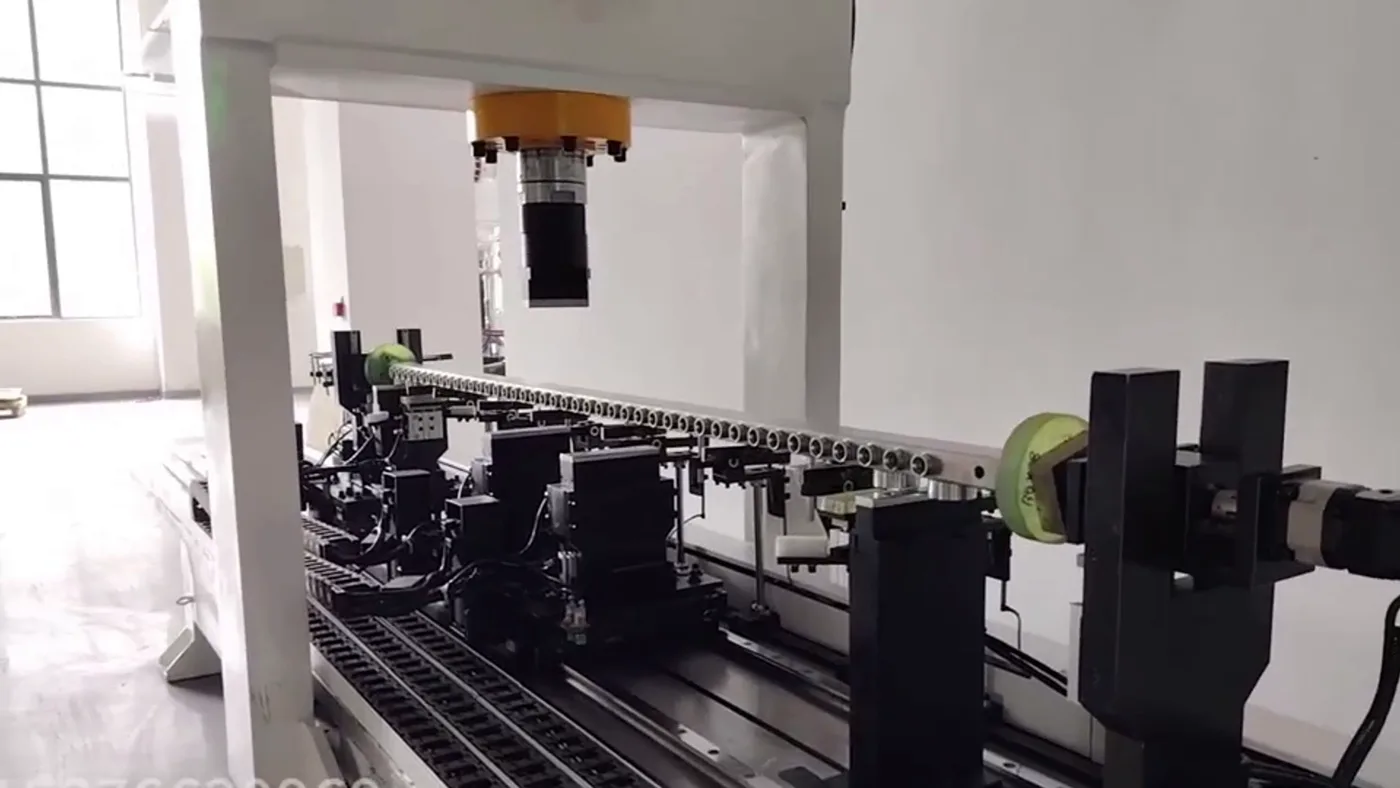

NEIN. Es zeigt die Langverteiler-Pressrichtstation. Die in der vorgeschlagenen Lösung beschriebene separate Verdrehungskorrekturausrüstung vor dem Schweißen wird in diesem Video nicht nachgewiesen.
Abschluss
Flüssigkeitsgekühlte Verteiler erfordern mehr als eine gewöhnliche Richtpresse. Das eingehende Rechteckrohr kann einen Torsionsfehler aufweisen, Beim Schweißen entsteht eine zweite Biegeverformung, und das dünne 304L-Hohlprofil muss korrigiert werden, ohne die Anschlüsse zu quetschen, Schweißnähte oder Dichtungsschnittstellen.
Senden Sie die Verteilerzeichnung, Twist-Definition, Schweißreihenfolge, Verformungsdaten nach dem Schweißen, Zieldatum, monatlicher Produktionskalender und repräsentative Muster. Anschließend können wir eine validierte Lösung für die Verdrehung vor dem Schweißen und das Richten der Biegung nach dem Schweißen entsprechend den tatsächlichen Werkstück- und Taktanforderungen entwerfen und herstellen.
