En ejektorstifts rethed påvirker direkte støbeformens samlede levetid og kvaliteten af de sprøjtestøbte/støbte dele. Ud fra tekniske principper, denne artikel giver en dybdegående analyse af vigtige tekniske punkter ved udretning af slanke ejektorstifter, inklusive: procesmetodesammenligning (manuel/multi-roll vs. vandret punktudretning), højpræcisionsmålemetoder, procesparameteroptimeringsstrategier, og løsninger på bearbejdningsudfordringer. Gennem detaljerede tekniske data og en egentlig fremstillingskasse fra en schweizisk kunde, vi demonstrerer den enestående ydeevne af den horisontale automatiske glatteproces, hjælper dig med at løse vanskelighederne ved mikro- og ekstremt længde-til-diameter-forhold.
Hvad er en Ejector Pin
En ejektorstift er en kritisk komponent inden for præcisionsfremstillingsområder såsom sprøjtestøbeforme og trykstøbeforme, bruges primært til jævnt at udstøde det støbte produkt fra formhulrummet. Afhængig af formspecifikationer og produktkrav, almindelige diametre spænder fra 1 mm til 20 mm, og længder fra 50 mm til 500 mm. Dens kernekrav til præcision ligger i ekstremt høje ligehed og koncentricitet.
Ejector Pin-applikationsscenarier
Ejektorstifter bruges hovedsageligt i udstødningssystemer af præcisionsforme. Afhængig af den specifikke anvendelsesplacering og formstruktur, der er differentierede krav:
- Præcisionselektronikforme: Kræver ekstremt fine diametre (f.eks., under 2 mm) og ultra-høj rethed for at forhindre, at produktet slår igennem.
- Automotive dele Trykstøbeforme: Udholde betydelig udstødningsmodstand, kræver høj overfladehårdhed og modstandsdygtighed over for bøjning.
- Injektionsforme til medicinsk udstyr: Kræver ekstrem høj overfladefinish uden friktionsstøvdannelse.
Alle anvendelsesscenarier har strenge krav til udstøderstiftens rethed, fordi en bøjet stift kan forårsage blokering, går i stykker, eller ridser i formhulsvæggen, resulterer i alvorlige produktionsstop.
Strukturelle egenskaber
Ejektorstifter har følgende strukturelle egenskaber:
- Ekstremt længde-til-diameter-forhold: Længden er ofte snesevis eller endda hundredvis af gange diameteren (f.eks., 2.5mm diameter, 150mm længde, et L/D-forhold på 60:1).
- Simpel profil: Normalt en slank cylinder med et cylindrisk eller trappet hoved i den ene ende.
- Materialekrav: Typisk fremstillet af varmebearbejdningsstål som SKD61 eller H13, tilbyder høj temperaturbestandighed, sejhed, og slidstyrke.
- Overfladekvalitet: Overfladen er ofte nitreret, kræver ekstrem høj overfladehårdhed og lav ruhed.
Ejector Pin Nøglefunktioner
Nøglekarakteristika:
- Højpræcisionsopretning: Understøtter en ekstrem høj præcision grad af ligehed ≤0,05 mm.
- Mikro-deformation kontrol: Fuldfører plastisk deformation uden at beskadige det overfladehærdede lag.
- Kvalitet Stabilitet: Opfylder udmattelseslevetiden for højhastigheds kontinuerlig stempling/sprøjtestøbning.
Tekniske parametre for ejektorstift
| Punkt | Parameterområde | Noter |
| Emnespecifikationer | Dia 2,5 mm, Længde 150 mm | Typisk ultraslankt emne |
| Rethed Kr. | ≤0,05 mm | Ekstrem industristandard |
| Inspektionsmetode | Koncentricitetstester | Sikrer at udløbet opfyldes i fuld længde |
| Overfladehårdhed | HRC50-60 (Nitreret) | Ekstremt skørt, tilbøjelig til at gå i stykker |
| Produktion Eff. | 10-15 sekunder/stykke | Automatisk vandret opretning |
Hvorfor horisontal punktudretning er at foretrække til slanke ejektorstifter
Konventionelle processmertepunkter
Når ejektorstifter gennemgår traditionel manuel hamring eller multivalsretning efter varmebehandling eller centerløs slibning, de står over for følgende udfordringer:
| Smertepunkt | Specifikt problem | Indvirkning |
| Manual er ukontrollerbar | Stoler på arbejderfølelse og erfaring; kraft kan ikke kvantificeres. | Smækker nemt slanke stifter; høj skrotprocent, meget lav effektivitet. |
| Multi-Roll skader overflade | Kontinuerlig rulning ødelægger det nitrerede lag eller skaber mikrorevner. | Reducerer træthedsliv; tilbøjelige til at gå i stykker under formen drift. |
| Vertikal presseustabilitet | Et emne med en diameter på 2,5 mm hænger ned på grund af sin egen vægt på lodrette V-blokke. | Målesonder kan ikke fange det sande højdepunkt, fører til fejlvurdering. |

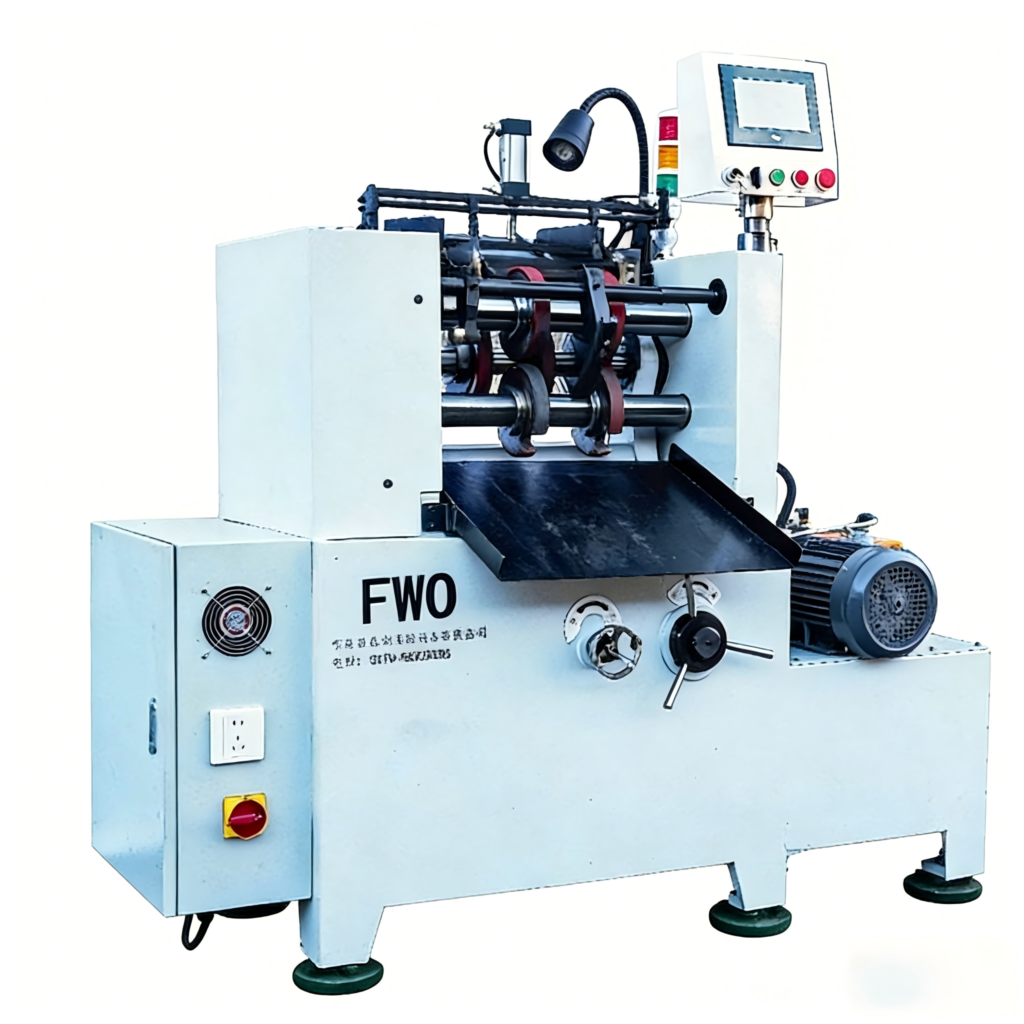

UBJ-175-600 vandret multi-rulle opretningsmaskine
UBJ-175-600 vandret multi-rulle opretningsmaskine anvender hydraulisk 3-akset drev og synspositionering, med PLC-styring og bøjningsdetektion med høj præcision for effektiv, automatisk metalretning.
Fordele ved horisontal punktudretning
Håndtering af ovenstående smertepunkter, de Vandrette punktudretningsmaskine giver en revolutionerende systematisk løsning:
| Sammenligningsdimension | Manuel opretning | Vandret punktglattejern | Forbedring |
| Præcision | ~0,15 mm | ≤0,05 mm | 300% præcisionsboost |
| Effektivitet | 1-2 minutter/stykke | 10-15 sekunder/stykke | Flere gange hurtigere |
| Defektrate | 10-15% (brud) | <0.5% | Betydelig reduktion |
| Måling | Fejlmåler / visuel | Koncentricitetsmåler niveausonde | Digitaliseret, eliminerer menneskelige fejl |
Kerne fordele:
- Eliminerer tyngdekraftsinterferens: Den vandrette struktur lægger det slanke emne fladt, fuldstændig eliminering af målefejl forårsaget af selvvægtsnedbøjning i vertikale opstillinger.
- Servo-presning på mikronniveau: Anvender en højpræcisions servomotor til at drive stemplet. Til en lille diameter på 2,5 mm, den opnår slagkontrol på mikronniveau for at forhindre overpresning og snapping.
- Closed-Loop Concentricity Detection: Integrerer målelogikken for en koncentricitetstester. Den roterer emnet for at fange det sande udløb over dets fulde længde, automatisk lokalisering af højdepunktet og anvendelse af præcis korrektion.
Ejektorstift bearbejdning & Opretningsproces
Dette afsnit skitserer 5 kerneprocesser for at fuldføre udkasterstiftens fremstillingsarbejdsgang, fra råvareskæring til færdigvarekontrol. Det kerneprocessen er 04 Horisontal automatisk punktudretning, som giver et kvantespring i udbytte og præcision sammenlignet med traditionelle manuelle metoder.
Komplet procesflow
| Behandle | Procesnavn | Udstyr | Tid | Præcision |
| 01 | Skæring | Præcisionsskærer | 5s | Længde Tol. ±0,2 mm |
| 02 | Varmebehandling/nitrering | Vakuumovn | – | Hårdhed HRC50-60 |
| 03 | Centerløs slibning | Centerløs kværn | 15s | FRA Tol. ±0,005 mm |
| 04 | Vandret opretning | Vandret glattejern | 15s | Rethed ≤0,05 mm |
| 05 | Endelig koncentricitetskontrol | Koncentricitetstester | 10s | – |
Kerneprocesbeskrivelse: Trin 4 Horisontal automatisk punktudretning
Procesformål: Til præcist at rette slanke ejektorstifter, der er blevet skæve efter varmebehandling og slibning til en rethed på 0,05 mm.
Procesprincip: Emnet placeres vandret på præcisionsstøtteruller/V-blokke. Et servodrevet system roterer emnet, mens højpræcisionsforskydningssensorer (efterligner en koncentricitetstester) scan udløbet i realtid. Kontrolsystemet bruger algoritmer til at lokalisere det nøjagtige højdepunkt af bøjningen og beregner den lille omvendte deformation, der kræves, kommanderer servo-cylinderen til at udføre en blid “punkt-til-punkt” trykke.
Nøglepunkter:
- Bruger vandrette understøtninger for at sikre, at 2,5 mm arbejdsemnet er helt naturligt, stressfri tilstand under måling.
- Trykslaget skal være nøjagtigt til 0,001 mm, fordi ultratynde, Arbejdsemner med høj hårdhed har en ekstremt smal plastisk deformationszone.
- Specielle materialecylindrespidser bruges til at sikre, at der ikke efterlades fordybninger på den glatte stiftoverflade under presningen.
Kvalitetsstandarder:
- Radial udløb (standard for koncentricitetstest) ≤0,05 mm over hele 150 mm længden.
- Absolut ingen mekanisk knusning eller ridser på overfladen.
Bearbejdningsvanskeligheder og løsninger
Vanskelighed 1: Ekstremt L/D-forhold gør arbejdsemner meget tilbøjelige til at gå i stykker
Problembeskrivelse:
- Emnets diameter er kun 2,5 mm og længden er 150 mm, skabe en 60:1 forhold.
- Efter varmebehandling, skørheden øges. Selv lidt overdreven rettekraft vil øjeblikkeligt snappe stiften.
Løsninger:
- Forladte hydrauliske cylindre til fordel for ren servomotordrevet, mikron-niveau kontrollerede væddere.
- Systemet anvender en dedikeret materialetilbagespringsalgoritme til slanke skafter med høj hårdhed, ved at bruge en “multipel mikro-justering presning” strategi frem for et enkelt tungt tryk.
- Resultat: Fuldstændig elimineret risikoen for brud, skubbe udbyttegraden over 99.5%.
Vanskelighed 2: Strenge 0,05 mm måling & Closed-loop kontrol
Problembeskrivelse:
- Klienten specificerede en “koncentricitetstester” til verifikation. Dette betød, at glattemaskinen skulle opnå målenøjagtighed i metrologikvalitet; ellers, dele, der anses for acceptable af maskinen, ville svigte kundens manuelle QC.
Løsninger:
- Direkte indlejret måleprincipperne for en koncentricitetstester i det vandrette glattejern. Brug af pneumatiske flydende understøtninger, højpræcisions roterende patroner, og sub-mikron kontaktsensorer.
- Resultat: Opnået enhed mellem bearbejdnings- og slutinspektionsstandarder. De runout-værdier, der blev vist på maskinens skærm, matchede perfekt dataene i kundens uafhængige testlaboratorium.
Fremstillingsæske
Kundens baggrund
En præcisionskontraktfremstillingsvirksomhed beliggende i Schweiz. Kendt for deres ekstremt høje bearbejdningsstandarder, de specialiserer sig i at levere præcisionskomponentbearbejdningstjenester til de bedste europæiske formproducenter og producenter af medicinsk udstyr.
Tekniske udfordringer
- Den schweiziske klient modtog en volumenordre fra en slutbruger, der krævede præcisionsejektorstifter med specifikationer på 2.5mm diameter og 150 mm længde.
- Slutbrugerens acceptkriterier var utroligt strenge: en udpeget koncentricitetstester skal bruges til prøveudtagning, og straightness runout skal være strengt inden for 0.05mm.
- Kundens eksisterende udstyr og manuelle opretningsteknikere kunne ikke pålideligt ramme denne præcision, sætte dem i fare for at misligholde ordren.
Løsninger
| Punkt | Parametre/konfiguration |
| Arbejdsemne | Slank Form Ejector Pin |
| Specifikationer | Ø2,5 mm × L150 mm |
| Materiale | Hot Work Tool Stål med høj hårdhed |
| Kerneudstyr | Horisontal Servo Automatisk Point Straightener |
| Måling | Indbygget lukket sløjfe koncentricitetsdetektionsmodul |
| Præcisionsmål | ≤0,05 mm |
Implementeringsresultater
- Ordren er gemt: På sin første produktionsdag, vores horisontale glattemaskine producerede stabilt ejektorstifter, der perfekt opfyldte 0,05 mm koncentricitetsstandarden, hjælpe kunden med at levere deres første batch.
- Udbyttet steg i vejret: Fuldstændig løst smertepunktet ved manuel opretning ved at snappe de skrøbelige 2,5 mm stifter. Defektraten faldt til næsten nul.
- Automatiseringsopgradering: Ikke længere afhængig af “føle” af ledende teknikere; standardoperatører kan udføre højpræcisionsretning med et enkelt tryk på en knap.
Kundeudtalelse
“Dette er en utrolig løsning! Til et emne så skrøbeligt som 2,5 mm, dit horisontale udstyr demonstrerer kirurgisk præcision. Det hjalp os ikke kun med at sikre denne vitale ordre, men det gav os også en ny kernekonkurrencefordel på det europæiske marked for præcisionskontraktfremstilling.” — schweizisk projektdirektør
Ejector Pin Rette almindelige spørgsmål
Q1: Hvorfor anbefales lodrette glattemaskiner ikke til slanke ejektorstifter?
Til tykkere skaftdele, lodrette glattemaskiner er standardvalget. Imidlertid, til et emne med en diameter på 2,5 mm og en længde på 150 mm, selve delen er meget fleksibel. Når den placeres på to V-blokke i en lodret maskine, emnet vil udvise en let nedadgående bøjning (afbøjning) simpelthen på grund af tyngdekraften. Mens minut, denne afbøjning er nok til at forstyrre en højpræcisionsmåling på 0,05 mm, får systemet til at måle unøjagtigt. En vandret rettemaskine lægger emnet fladt på en støtteplatform, fuldstændig eliminerer tyngdekraftsinterferens.
Q2: Hvordan verificeres 0,05 mm rethed på maskinen?
Vores vandrette glattejern kommer med et indbygget lukket sløjfe-detektionssystem. Efter at rettehandlingen er afsluttet, maskinens servo rotationsmekanisme drejer ejektorstiften 360 grader, mens højpræcisionsforskydningssensorer scanner udløbsbanen på emnets overflade. Denne proces afspejler perfekt en selvstændig “koncentricitetstester,” sikre, at hvert stykke er kvalificeret, før det forlader maskinen.
Q3: Kan dette udstyr kun rette 2,5 mm ejektorstifter?
Ingen. Det vandrette spidsglattejern er meget fleksibelt. Ved at skifte støtte V-blokke/ruller og vælge forskellige materialeopskrifter i systemet, den er nedadkompatibel med mikrostifter så tynde som 1,5 mm, og opadkompatibel med standardskafter på 6 mm eller tykkere. Længdejusteringer er også yderst praktiske.
Oversigt
Til præcisionsudkasterstifter med specifikationer på 2,5 mm diameter og 150 mm længde, udnytter Horisontal Servo Automatisk punktudretningsproces stabilt kan opnå ≤0,05 mm krav til koncentricitet og rethed, med en cyklustid i ét stykke på kun 15 sekunder. Som bevist af vores schweiziske kundecase, for kontraktproducenter, der står over for tekniske flaskehalse med mikrodiameter, ekstremt L/D-forhold, og dele med ultrahøj præcision, denne løsning er det bedste valg for at sikre levering af høj kvalitet.
Hvis du står over for udretningsudfordringer med lignende mikro- og slanke emner (såsom præcisionsudkasterstifter, medicinske guidewirer, eller mikromotoraksler), eller ønsker at forbedre dit produktionsudbytte, behage kontakt os for detaljerede tekniske forslag og prøvetesttjenester.
