En drivaksel kan ligne et simpelt langt rør, men dets udretningsproblem er defineret af den komplette drejningsmoment-transmissionsgeometri. Rørlegemet, svejsede ender, åg, flanger, universalledsgrænseflader og eventuelle centerlejefunktioner skal forblive på linje uden at knuse den hule sektion eller forveksle geometrisk udløb med dynamisk ubalance.
En pålidelig løsning til opretning af drivaksel starter derfor med deltegningen, montagetrin og acceptmetode. Den skal definere den funktionelle referenceakse, vinkelorientering, målestationer, beskyttede områder, tilladte korrektionszoner og forholdet mellem opretning og nedstrøms afbalanceringsprocessen.
Dette er en illustration af et ingeniørkoncept, ikke et fotografi fra kundens websted. Faktisk maskinspænd, bevogtning, værktøj, sensorer og korrektionskapacitet afhænger af drivakselfamilien og prøveprøver.
Hvorfor drivaksler har brug for en dedikeret opretningsløsning
| Drivaksel funktion | Udretningsrisiko | Projektrespons |
|---|---|---|
| Hult svejset rør | Lokal belastning kan skabe buler, ovalitet eller kollaps | Brug rørspecifikke, tilpassede understøtninger og korrektionsværktøj |
| Slut åg, flanger eller koblinger | Almindelige borepatroner kan sidde inkonsekvent eller beskadige grænseflader | Find fra godkendte funktionelle funktioner med gentagelig vinkelpositionering |
| Konstruktion i ét eller flere stykker | Hver sektion kan have forskellige reference- og støttebetingelser | Frys den nøjagtige samlingskonfiguration og målerute |
| Svejste samlinger | Svejseforvrængning kan forskyde rørets akse og endeforhold | Mål på tegningsbaserede stationer før og efter det relevante svejsetrin |
| Universal-led-grænseflader | Ledfrigang og artikulation kan skjule den sande reference | Definer om samlinger er installeret, låst, erstattet af mestre eller udelukket |
| Langt spænd | Selvvægt og støtteplacering kan ændre den målte kurve | Valider supportkoordinater og korrelation med kundemåleren |
| Højhastighedsdrift | Runout og masseubalance kan begge forårsage vibrationer | Behandl geometrisk opretning og dynamisk balancering som separate kontroller |
| Vinkelfasekrav | Korrekt udløb garanterer ikke korrekt åg-til-åg-fase | Mål eller mekanisk bevare fase som en selvstændig karakteristik |
Det tekniske mål er ikke blot at reducere indikatorens bevægelse på én praktisk rørplacering. Det er for at kontrollere den specificerede geometri og samtidig bevare røret, svejsede zoner, fælles grænseflader og nedstrøms balancetilstand.
Definer hvilken "Drivaksel" der er i anvendelsesområdet
Drivaksel, propelaksel, kardanaksel og transmissionsaksel bruges nogle gange i flæng. Et forslag bør erstatte det generiske navn med en nøjagtig delfamilie.
| Del Familie | Typisk konstruktion | Hovedopretningsspørgsmål |
|---|---|---|
| Bilpropelaksel i ét stykke | Hult rør med svejsede åg eller flanger | Rørløb, ende justering, fase og balancerækkefølge |
| Flerdelt propelaksel | To eller flere rørformede sektioner med centerbærende funktioner | Sektionsreferencer, center-leje datum og samlet adfærd |
| Industriel kardanaksel | Rørformet eller solidt legeme med leddelte koblinger | Koblingssted, krav til teleskopisk sektion og arbejdsvinkel |
| Bart drivakselrør | Rør før endelig slutmontage | Rørrethed, ovalitet og svejseforberedelsestillæg |
| Samlet drivaksel | Rør, åg, led, flanger og balancevægte | Komplet samling udløb, fase- og slutbalancevalidering |
Den indsendte tegning og prøve skal vise, om målet er et blottet rør, en svejset aksel, en sammenføjet samling eller en færdig afbalanceret komponent. En proces, der er valideret på et trin, kan ikke automatisk overføres til et andet.
Behold drivakslen, Akselaksel og styreakselindhold separat
Disse komponenter overfører alle bevægelse eller drejningsmoment, men deres geometri og acceptlogik er ikke udskiftelige.
| Komponent | Fælles geometri | Dedikeret indholdsfokus |
|---|---|---|
| Køre / propelaksel | Langt hulrør med svejsede åg, flanger eller koblinger | Rørbeskyttelse, ende justering, fase, udløbs- og balancegrænse |
| Aksel / halv skaft | Normalt massiv eller lokalt hultrinnet aksel med not og evt. hjulflange | Tidsskrift, spline, aksel-krop og flange forhold |
| Styreaksel | Mindre ratstamme transmissionselement, ofte teleskopisk eller sammenføjet | Styregrænsefladegeometri, sammenklappelige/teleskopiske funktioner og sikkerhedsspecifikke krav |
De ældre sider med autodele og styreaksler kan forblive navigationslag. Denne side besvarer de drivakselspecifikke fremstillings- og udstyrsspørgsmål uden at behandle hver bilaksel som det samme emne.
Frys produktions- og reparationsfasen
Den foretrukne udretningsrute ændres med skaftets tilstand.
Bare rør før endesvejsning
Et blottet rør giver lettere adgang, men senere svejsning kan introducere ny forvrængning. Opretning på dette trin kan være nyttig til indgående rørkontrol eller forberedelse, alligevel erstatter den ikke eftersvejsningsmåling.
Svejset aksel før endelig bearbejdning
Slut åg, flanger eller stubbe er allerede tilsluttet, så systemet kan evaluere deres forhold til røret. Resterende bearbejdningstillæg og varmetilførsel skal indgå i planen.
Færdig aksel før afbalancering
Dette trin kan etablere den geometriske tilstand, der kommer ind i balanceringsmaskinen. Overfladebeskyttelse, fælles håndtering og korrektionsgrænser bliver mere restriktive, fordi der allerede er tilføjet mere værdi til delen.
Tidligere balanceret skaft
Hvis balancevægte er til stede, presning kan ændre rørets geometri, vægtposition eller den målte balancetilstand. Delen skal vende tilbage til den godkendte afbalanceringskontrol efter opretning, medmindre kundeprocessen udtrykkeligt demonstrerer andet.
Ombyg eller reparer skaft
Slid, buler, beskadigede led, forkerte svejsninger og tidligere korrektionsforsøg kan gøre udretning uegnet. Synsplanen skal indeholde afvisningsregler; et automatisk glattejern er ikke en erstatning for vurdering af strukturel reparation.
Definer den kontrollerede karakteristik
Brug ikke "lige aksel" som det fuldstændige acceptkrav. Tegningen kan separat styre:
- rør eller aksel-akse rethed;
- cirkulær runout eller total runout på specificerede undergrundsstationer;
- udløb af slutpiloter, journaler, flangeflader eller koblingsfunktioner;
- koncentricitet eller koaksialt forhold mellem endetræk;
- åg eller flange vinkelfase;
- rørets udvendige diameter og ovalitet;
- svejserelateret geometri og tilladte korrektionszoner;
- resterende ubalance i den komplette roterende enhed;
- funktionel vibration eller støj i en afsluttende systemtest.
Opretning kan påvirke geometrisk udløb, men det retter ikke automatisk fasefejl, ledslid, flange-flade fejl, svejsekvalitet eller masseubalance. Gennemgå Skaftets rethed vs Runout vs TIR før du konverterer et tegningskrav til en indikatoropsætning.
Byg målingen ud fra den funktionelle reference
Referenceaksen skal matche tegningen eller have dokumenteret korrelation til kundemåleren. Mulige referencerealiseringer omfatter:
Endepiloter eller flangeregistre
Præcisionspiloter eller -registre kan gengive den installerede rotationsakse, når deres form og tilstand er passende. Lokaliseringsfladerne skal være rene, ubeskadiget og siddende konsekvent.
Universal-led eller åg-grænseflader
Dedikerede mastere eller patroner kan lokaliseres fra den fælles grænseflade. Klareringer, lejeskålstilstand og ledled skal kontrolleres, så fiksturen ikke skaber falsk udløb.
Leje- eller centerbærende journaler
På et skaft i flere dele, den midterbærende journal kan være en del af det funktionelle støttesystem. Det skal fremgå af måleplanen, om det er et datum, en inspiceret funktion eller kun en midlertidig maskinstøtte.
Matematisk akse fra flere funktioner
Sensorer kan måle udvalgte piloter, journaler eller rørstationer og beregne en tilhørende referenceakse. Algoritmen, stationskoordinater, filtrering og afvigende regler skal valideres i forhold til den godkendte måler.

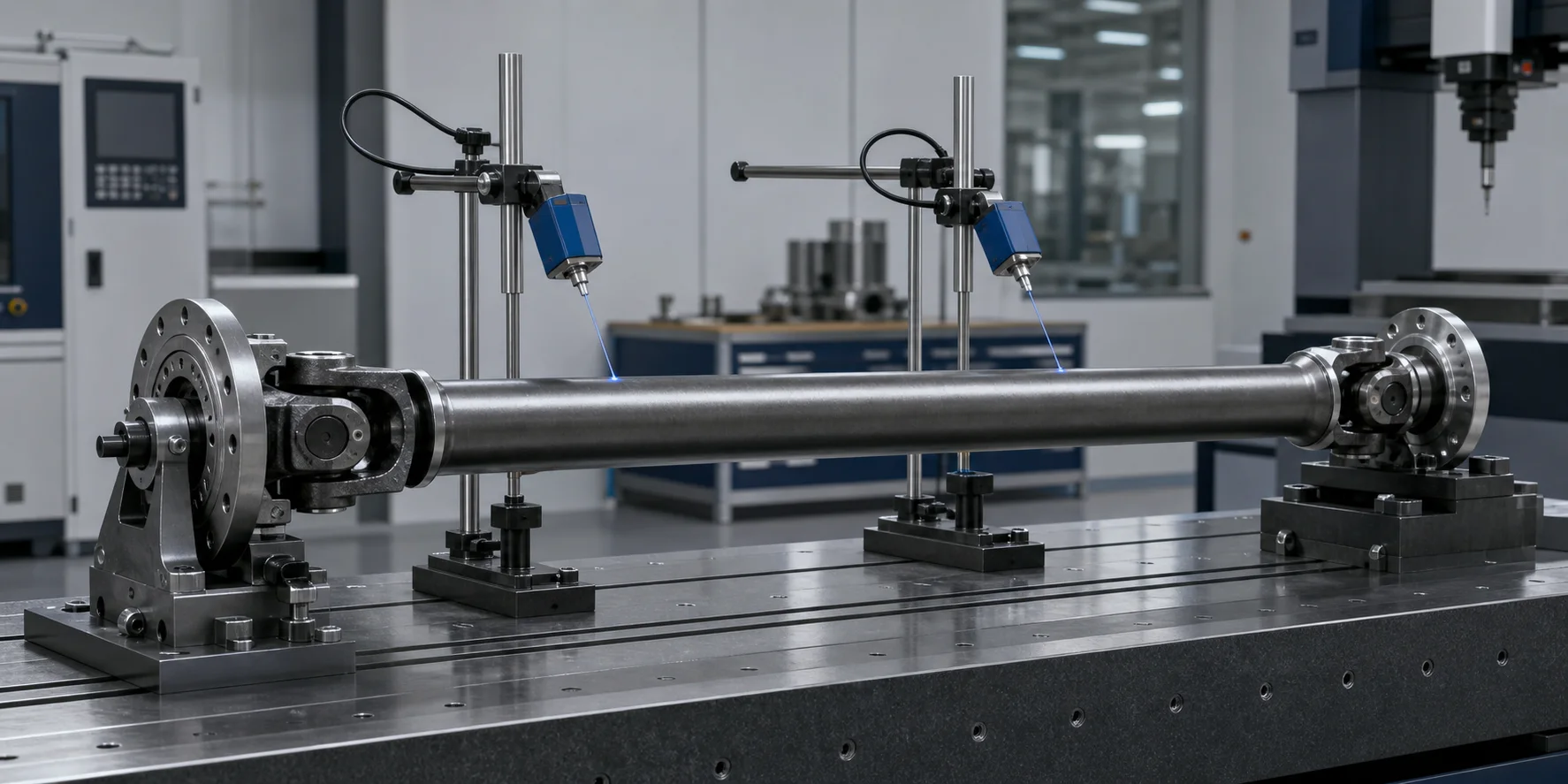

Denne konstruktionskonceptillustration viser berøringsfri rørmåling og endefunktionsorientering. Den foreskriver ikke en specifik sensorteknologi for hvert projekt.
Læs ikke en uregelmæssig røroverflade som den sande akse
Et svejset eller formet rør kan have lokal overfladevariation, sømeffekter, belægning, svejsesprøjt eller ovalitet. En sensoraflæsning ved et periferisk spor kan derfor indeholde både centerlinjebevægelse og overfladeformfejl.
| Målevariabel | Muligt falsk signal | Kontrolmetode |
|---|---|---|
| Rør overfladetekstur | Kortvarig forskydningsvariation | Vælg et godkendt spor og valider filtrering |
| Ovalitet | To-lobe signal, der ligner runout | Mål diameter/form separat, eller brug flere føleretninger |
| Svejsesøm | Lokal peak eller reflektivitetsændring | Definer sømhåndtering og sensoregnethed |
| Belægning eller forurening | Ustabil kontakt eller optisk respons | Indstil regler for renlighed og overfladetilstand |
| Fælles clearance | Endefunktion bevæger sig uden rørbøjning | Låse, forudindlæst, beherske eller udelukke leddet som valideret |
| Armatur siddepladser | Genopspænding ændrer det angivne højdepunkt | Udfør undersøgelser med gentagne belastninger og genplacering |
| Langvarig nedbøjning | Støtteafhængig tilsyneladende krumning | Frys støttepositioner og orientering |
Målesystemet skal kortlægge flere aksiale stationer, ikke udlede hele skaftet fra en midtpunktsaflæsning. Det bør også bevare rå eller opsummerede stationsdata til procesgennemgang, når sporbarhed er påkrævet.
Bevar åg og flangefase
Fasning beskriver vinkelforholdet mellem endetræk, især åg. Det er ikke det samme som ligehed, og det korrigeres ikke, blot fordi rørudløbet er reduceret.
Projektet skal definere:
- den funktion, der etablerer en nulvinkel;
- det tilladte faseforhold og tolerance;
- hvordan hver ende er placeret uden fælles spil;
- om maskinen kun bevarer fase eller også verificerer den;
- om presning er tilladt ved hver vinkelretning;
- hvordan et mislykket fasetjek håndteres;
- om fase kontrolleres inden udretning, efter glatning eller på begge stadier.
En vinkellokalisator, visionsystem eller funktionsspecifik sonde kan være passende, men udvalget afhænger af det nøjagtige åg, flange, ring- eller koblingsgeometri. Maskinen må aldrig dreje akslen til en korrektionsretning, der placerer en skrøbelig funktion, svejse eller balancere vægt i en usikker belastningsvej.
Beskyt det hule rør mod sammenbrud og fordybning
Rørbeskyttelse er det afgørende værktøjsproblem for mange propelaksler. Smalle understøtninger eller en lille pressenæse kan skabe et lokalt acceptabelt udløbsresultat og samtidig beskadige tværsnittet permanent.

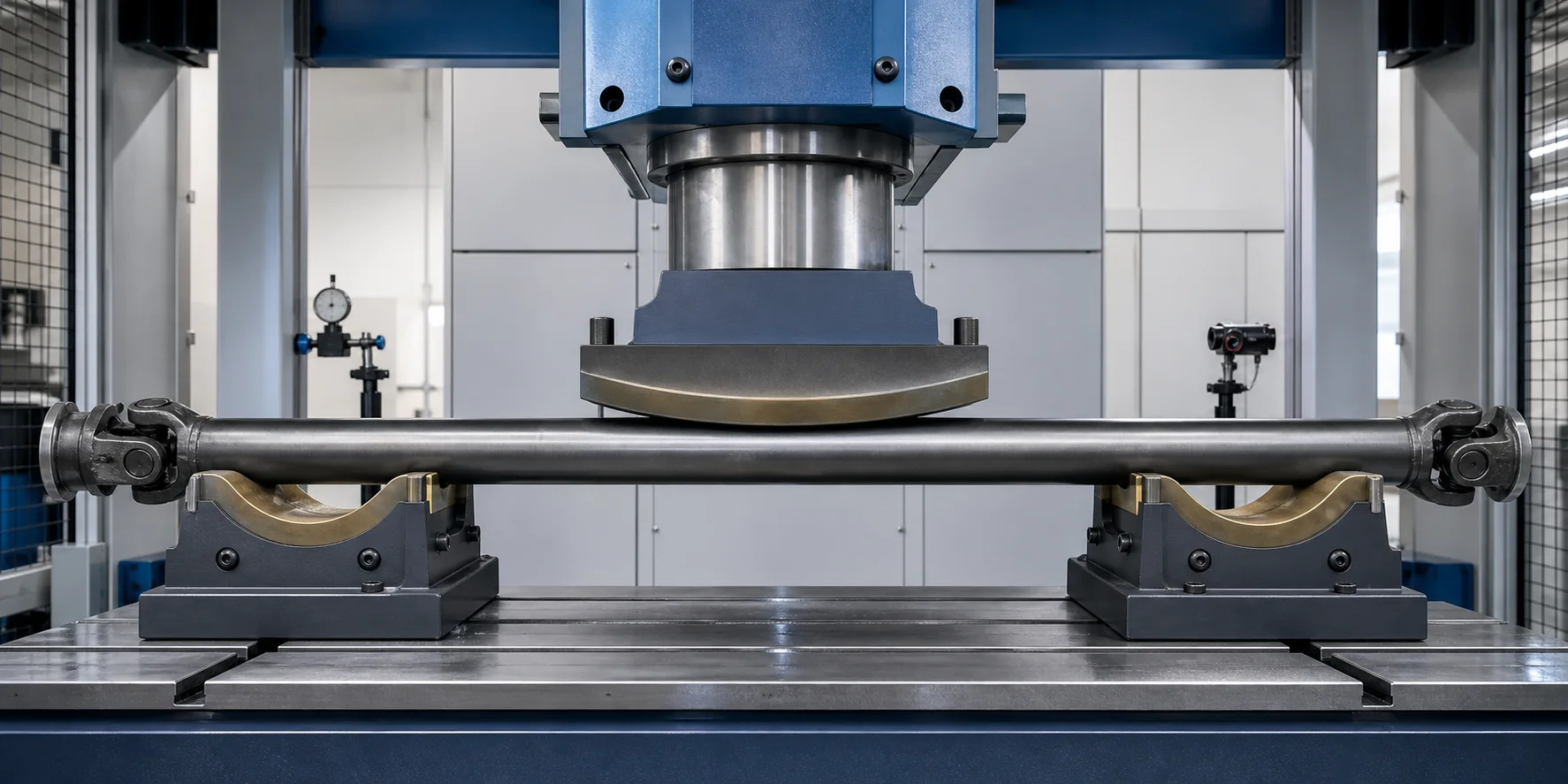

Denne illustration af ingeniørkonceptet viser en bred konform kontakt. Faktisk sadelradius, liner, kontaktlængde og kraftgrænse kræver repræsentativ prøvevalidering.
Overensstemmende understøtninger
Brede sadler kan fordele reaktionskraften over en større bue. Deres diameter matcher, foringsmateriale, kantradius og renhed skal vælges til røroverflade og belastning.
Værktøj til indhyllingskorrektion
En pressesko med radius eller omsluttende kan reducere lokal kontaktbelastning sammenlignet med et smalt stempel. Det skal stadig give nok kontrolleret bøjningsmoment ved det valgte spænd.
Intern support efter behov
Nogle rørfamilier kan kræve en dorn, stik eller anden intern støtte. Internt værktøj tilføjer adgang, omstilling og mærkning af risici, så det bør kun bruges, når prøveundersøgelsen viser behovet.
Ovalitet og overfladetjek
Godkendelse efter korrektion bør omfatte den specificerede rørdiameter, ovalitet, bule- og overfladekriterier. En aksel er ikke acceptabel, blot fordi dens radiale indikatorværdi er forbedret.
Kort svejsninger, Balancere vægte og trykfri zoner
Tegningen og prøvegennemgangen bør identificere alle regioner, der ikke kan indlæses eller kontaktes:
- periferiske eller langsgående svejsninger;
- varmepåvirkede zoner med projektspecifikke restriktioner;
- balancevægte og deres fastgørelseszoner;
- tynde overgange nær åg eller flanger;
- fedtfittings, tætninger og samlingsbeslag;
- splines, tråde, piloter og færdige lejeflader;
- etiketter, belægninger eller korrosionsbeskyttende områder;
- buler, revner eller tidligere reparationszoner, der kræver afvisning.
Opskriften skal konvertere disse funktioner til aksiale og kantede udestående zoner. Når det sikre korrektionsvindue er for lille, den korrekte beslutning kan være at ændre fremstillingssekvensen eller afvise delen i stedet for at fremtvinge en usikker rettelse.
Anbefalet lukket sløjfe-opretningsproces
1. Identificer del- og processtadiet
Vælg den validerede opskrift fra et varenummer, stregkode eller datamatrix. Bekræft, om delen er et blottet rør, svejset aksel, samlet aksel eller repareret komponent.
2. Efterse og indlæs sikkert
Tjek for synlige buler, beskadigede led, løse vægte, alvorlige svejsefejl eller andre kasseringsforhold. Belast akslen uden at ramme ågene, flanger eller røroverflade.
3. Find de funktionelle datums og vinkelfunktionen
Sæt de godkendte endegrænseflader på plads og opret fasereferencen. Registrer ufuldstændig siddeplads før rotation eller måling.
4. Mål flere aksiale stationer
Roter under kontrollerede forhold og byg et kurve-/udløbskort fra de angivne stationer. Adskil kendte overfladeformeffekter fra centerlinjebevægelse ved hjælp af den validerede metode.
5. Vælg en sikker korrektionszone
Styrelogikken kombinerer afvigelseskortet med rørstivhed, støttespænd, svejsesteder, endegeometri, faseorientering og alle trykfri zoner.
6. Anvend kontrolleret overbøjning
Flyt brede understøtninger og tilpasset korrektionsværktøj til de godkendte koordinater. Anvend et begrænset korrektionsslag eller kraft i henhold til den validerede model.
7. Frigivelse og nymåling
Fjern korrektionsbelastningen, før du bedømmer resultatet. Genmål de relevante stationer og opdater tilbagespringsmodellen. Tilbagespringskompensation ved akselretning forklarer, hvorfor belastet forskydning ikke er den endelige geometri.
8. Bekræft uafhængige egenskaber
Bekræft de nødvendige udløbsstationer, fase, slutfunktions geometri, ovale rør, overfladetilstand og eventuelle specificerede svejsezonekontroller. Før akslen til afbalancering eller slutmontering som defineret af kontrolplanen.
9. Optag og aflæs
Gem delidentitet, opskrift revision, før/efter værdier, rettelseshistorik, alarmer og disponering, når sporbarhed er påkrævet. Aflast uden at ændre fugeposition eller beskadige færdige overflader.
Opretning og dynamisk balancering er forskellige processer
Geometrisk runout beskriver, hvordan den realiserede overflade eller funktion bevæger sig i forhold til en reference under rotation. Dynamisk ubalance beskriver massefordeling og de kræfter/momenter, der genereres, når enheden roterer. En drivaksel kan være geometrisk lige, men ubalanceret, eller har lav resterende ubalance, mens de stadig udviser uacceptabel afløb.
| Behandle | Primær input | Typisk rettelse | Hvad det ikke beviser |
|---|---|---|---|
| Opretning | Bøjning/udløbskort og godkendte geometriske datums | Kontrolleret bøjning på sikre steder | Resterende ubalance er inden for tolerance |
| Fase verifikation | Vinkelforhold mellem specificerede endetræk | Montering/indeksering korrektion eller afvisning | Rørets midterlinje og massefordeling er acceptable |
| Dynamisk balancering | Roterende ubalance størrelse og vinkel i et eller flere planer | Tilføje, fjerne eller flytte masse ved hjælp af en godkendt metode | Akselgeometri, svejseintegritet eller fase er acceptabel |
Til mange færdige skakte, den forsvarlige rute er at korrigere overdreven runout før endelig afbalancering og derefter verificere balancen efter enhver efterfølgende geometrisk korrektion. Den nøjagtige rækkefølge skal følge kundetegningen, balancespecifikation og valideret fremstillingsrute. Opretning er ikke en erstatning for en afbalanceringsmaskine.
Point Press Straightening eller Roller Straightening?
En færdig propelaksel indeholder normalt diskrete åg, flanger, svejsninger og beskyttede zoner. Disse funktioner favoriserer ofte kontrolleret punkttrykkorrektion med dedikerede understøtninger, fordi maskinen kan målrette udvalgte aksiale og vinklede steder.
Rulleudretning kan være relevant for passende nøgne konstantsektionsrør eller stangmateriale, men det må ikke antages at være egnet til en færdig fuget aksel. Gennemgå Trykudretning vs rulleopretning før du vælger procesfamilien.
Foreslået opretningscelle for drivaksel
| Celle funktion | Projektspecifik konfiguration |
|---|---|
| Håndtering af dele | Manuel, assisteret eller automatiseret lastning baseret på masse, længde og volumen |
| Slutplacering | Dedikeret flange, pilot, åg eller koblingsværktøj med sidderegistrering |
| Vinkelpositionering | Mekanisk lokator, encoder, syns- eller funktionssensor som valideret |
| Rotation | Kontrolleret indeksering ved lav hastighed med sikkerhedstjek af led/armaturer |
| Måling | Kontakt- eller berøringsfri sensorer på tegningsbaserede stationer |
| Støtte | Justerbare brede sadler tilpasset til rørdiameter og korrektionsbelastning |
| Rettelse | Servo-elektrisk eller hydraulisk presseenhed med kraft/forskydningsovervågning |
| Kontrol af opskrifter | Delfamilieparametre, beskyttede zoner og revisionsstyring |
| Kvalitetstjek | Runout, fase, rørform, overflade- og krævede slutfunktionskontrol |
| Sporbarhed | Før/efter data, rettelseshistorik, alarmer og disposition |
| Sikkerhed | Bevogtning, interlocks og risikovurdering for delrotation og lagret energi |
Maskinkapacitet kan ikke vælges fra den samlede aksellængde alene. Rørdiameter og vægtykkelse, materiale, udbytte adfærd, støttespænd, endemasse, indkommende deformation og sikkert kontaktområde påvirker alle den nødvendige kraft, slag og værktøj.
Prøvetest og accept
En repræsentativ prøveundersøgelse er påkrævet før endelige maskin- og værktøjsforpligtelser. Prøvesættet skal dække:
- minimum og maksimum rørdiameter, vægtykkelse og længde;
- varianter i et stykke og i flere stykker, hvis begge er i omfang;
- alt relevant åg, flange og koblingsgrænseflader;
- egentligt materiale, varmebehandling, svejsetilstand og belægning;
- realistiske indkommende runout størrelse og bøjningsplaceringer;
- dele med godkendte balancevægte, når det er relevant;
- normale og svære faseorienteringer;
- kundegodkendte måle- og balancekorrelationsprøver.
Acceptplanen bør definere indgående distribution, målegenskaber, måleaftale, gentage-belastning repeterbarhed, grænser for overflade og ovalitet, tilladt korrektionstælling, krav til revne- eller svejseinspektion, cyklus-tidsgrænse, sporbarhed og bortskaffelse af uoverensstemmende dele.
Brug Udretningsprøvetest og acceptvejledning at bygge en delt protokol, før du anmoder om et garanteret resultat.
Nødvendige oplysninger til et forslag til drivaksel
For at evaluere en løsning til automatisk udretning af drivaksel, give:
- 2D tegning og, når det er tilgængeligt, 3D model;
- delnavne og konstruktion i ét stykke/flerstykke;
- samlet længde, rørets udvendige diameter og vægtykkelse;
- materiale, varmebehandling, information om belægning og svejsning;
- åg, flange, koblings- og centerlejedetaljer;
- monteringsstadiet, hvor udretningen vil finde sted;
- tegning af datums og hver kontrolleret udløbs-/rethedsstation;
- fasekrav og referencefunktioner;
- indgående deformationsfordeling, ikke kun den værste prøve;
- tilladte støtte- og korrektionszoner;
- beskyttede overflader, svejsninger, vægte og trykfri zoner;
- ovalitet, bule, regler for accept af overflade og revner;
- balanceringsfasen, specifikation og påkrævet processekvens;
- model mix, batch størrelse, målgennemstrømning og indlæsningsmetode;
- sporbarhed, krav til dataeksport og linjeintegration;
- repræsentativt godt, typiske og svære prøver;
- kundemåler eller måle-korrelationsmetode.
Vi bruger disse oplysninger til at konfigurere målereferencen, endeværktøj, vinkelpositionering, støttespænd, rørbeskyttelsesværktøj, korrektionsmodel og valideringsplan. Hvor beviserne er ufuldstændige, forslaget bør forblive betinget, indtil prøvetestning lukker hullet.
FAQ
Kan en drivakseludretter også balancere akslen?
Ikke automatisk. Udretning kontrollerer specificeret geometri; afbalancering måler og korrigerer massefordeling under rotation. En produktionscelle kan forbinde begge operationer, men hver har brug for sit eget målesystem, korrektionsmetode og acceptkriterier.
Hvorfor skal udløb korrigeres før endelig afbalancering?
Overdreven geometrisk runout kan forstyrre repeterbar støtte og roterende adfærd. Korrigering af det først kan give et mere stabilt input til balancering. Imidlertid, den godkendte ordre skal valideres for den nøjagtige aksel, værktøjs- og balancespecifikation.
Kan maskinen rette en aksel med kardanled installeret?
Det kan være muligt med dedikeret værktøj og en kontrolleret ledtilstand. Ledfrigang og artikulation kan skabe falske målinger, så projektet skal definere, hvordan fugerne er placeret, låst eller repræsenteret af mestre.
Hvordan forhindrer du et hult rør i at blive knust?
Løsningen bruger rørspecifikke støtte- og korrektionskoncepter såsom brede konforme sadler, afrundede eller omsluttende pressesko, kraft/slaggrænser og, når det er berettiget, intern støtte. Det faktiske design skal bevises på repræsentative prøver og kontrolleres for ovalitet og overfladeskader.
Beviser acceptabel rørudløb korrekt ågfase?
Ingen. Runout og fase er uafhængige karakteristika. Fasereference og tolerance skal måles eller mekanisk bevares separat.
Kan én maskine håndtere forskellige drivaksellængder og diametre?
Ja, når emnefamilierne falder inden for den validerede kraft, span, rotation, sensor og værktøjshylster. Justerbare stationer og lagrede opskrifter kan understøtte modelskift, men endegrænseflader og rørdiametre kan kræve dedikeret værktøj.
Kan en tidligere afbalanceret drivaksel rettes op?
Potentielt, men korrektionen kan påvirke balancetilstanden eller balancevægtene. Delen skal returneres til den godkendte balanceringsverifikation efter opretning, medmindre kundeprocessen udtrykkeligt etablerer en anden rute.
Hvad er den hurtigste måde at modtage et nyttigt forslag på?
Send tegningen, rør dimensioner, monteringsstadiet, afløbs- og fasekrav, balance sekvens, beskyttede zoner, indgående deldata og repræsentative prøver. En klar målereference er mere værdifuld end en generisk anmodning om et maskinnøjagtighedsnummer.
Byg løsningen ud fra den komplette roterende samling
En drivakseludretningsløsning skal beskytte mere end rørets midterlinje. Den skal koordinere den funktionelle akse, rørform, svejsede ender, åg eller flangefase, beskyttede funktioner og nedstrøms balanceringsrute.
Som leverandør af glatteløsninger og udstyrsproducent, vi konfigurerer maskinen omkring emnet og acceptmetode. Del din drivakseltegning, prøvetilstand og procesmål, så vores ingeniørteam kan udarbejde en prøve-testplan og et projektspecifikt automatisk opretningsforslag.
Related: Splined shafts add their own datum questions — see the spline shaft straightening solution.
