Retheden af en plejlstangsmuffe (forlængerstang) påvirker direkte koncentriciteten og driftsstabiliteten af elværktøj eller montagesystemer. Startende fra tekniske smertepunkter, denne artikel giver en dybdegående analyse af nøgleteknikker til at rette slanke ærmer med en diameter på 6,35 mm og en længde på 200 mm.. Vi udforsker deformationskontrol for ekstreme længde-til-diameter-forhold, automatiseret bulkfodringsteknologi (vilkårlig placering med automatisk orientering), og servo-præcisionsudretningsalgoritmer. Gennem detaljeret teknisk indsigt og sager fra den virkelige verden, vi demonstrerer, hvordan dette tilpassede fuldautomatiske glattejern balancerer perfekt “ubemandet højeffektiv lastning” med en “streng 0,2 mm rethedstolerance.”

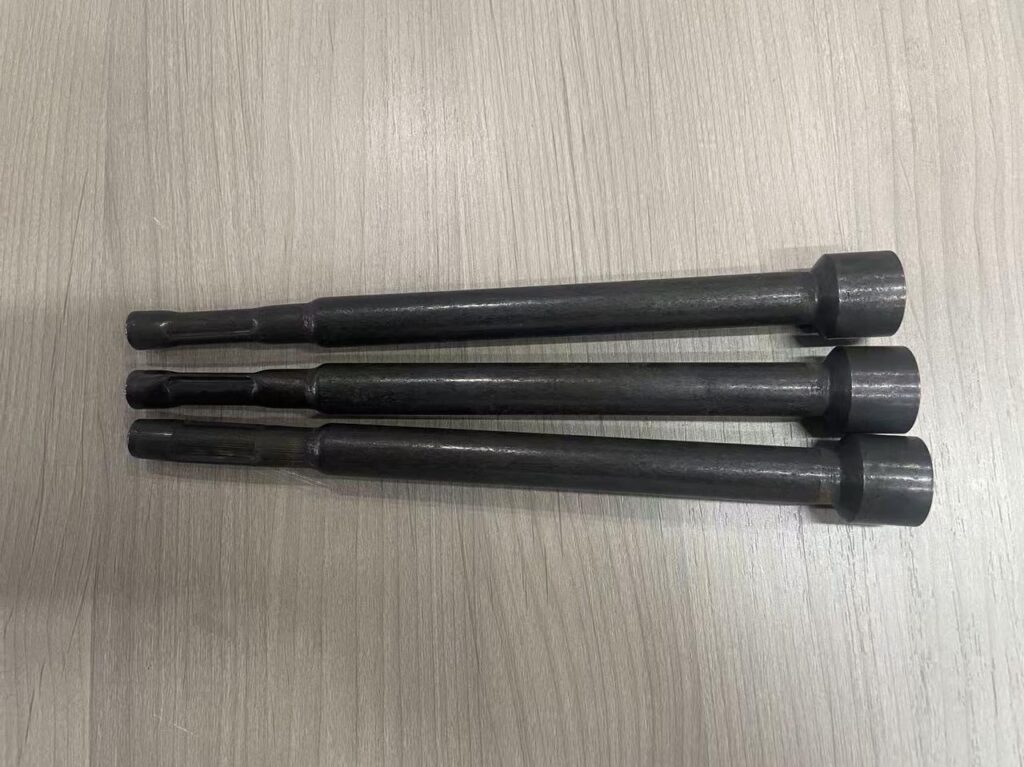

Hvad er en plejlstangsmuffe
En plejlstangsmuffe (ofte kaldet en forlængerstang eller bitholder) bruges til at udvide rækkevidden af fastgørelsesværktøjer som elektriske skruetrækkere og slagnøgler. Den ene ende er typisk et drivskaft (f.eks., et 1/4-tommer sekskantskaft), og den anden ende er udgangsbøsningen eller bitholderen. Den mest almindelige diameter er 6,35 mm (1/4 tomme). Designet til at arbejde i dybe eller smalle rum, deres længder når ofte 200 mm eller mere.
Anvendelse til plejlstangshylster
Plejlstangshylstre er meget udbredt i industriel montage og bilreparation til fastgørelsesopgaver. Forskellige applikationer har specifikke krav:
- Automatiserede samlebånd: Kræv ekstrem høj rethed for at sikre, at pneumatiske/elektriske skruetrækkere ikke slingrer under højhastighedsrotation, forhindre beskadigelse af skruer eller arbejdsemnets overflade.
- Dybe hul/smal rum operationer: Kræver høj momentoverførsel og fremragende overfladeslidstyrke. Den anvendte varmebehandling for at opnå disse egenskaber fører uundgåeligt til mærkbar bearbejdningsforvrængning.
Alle scenarier har strenge krav til ligehed (koncentricitet) af ærmet. En bøjet stang, der spinder ved høje hastigheder, vil generere voldsomme centrifugale vibrationer, forårsager værktøjsløsning eller fastgørelsesfejl.
Strukturelle egenskaber for plejlstangshylster
Plejlstangshylstre har følgende strukturelle egenskaber:
- Ekstremt L/D-forhold: Med en diameter på kun 6,35 mm og en længde på 200 mm, længde-til-diameter-forholdet overstiger 31:1, hvilket gør det til et meget fleksibelt og let deformeret slankt skaft.
- Asymmetriske ender: Den ene ende er et massivt sekskantskaft, mens den anden er et hult fatningshoved, giver arbejdsemnet et særpræg “polaritet” eller retning.
- Høj hårdhed og elasticitet: Eftervarmebehandling, ærmet har høj flydespænding, udviser betydelig elastisk tilbagespring under udretningsprocessen.
Nøglekarakteristika for plejlstangshylster
Nøglekarakteristika:
- Højpræcisionstransmission: Rettheden (udløb) efter opretning skal kontrolleres strengt inden for 0,2 mm.
- Torsionstræthedsmodstand: Materialet skal bevare overlegne vridningsegenskaber; glatteprocessen kan ikke fremkalde mikrorevner på overfladen.
- Masseproduktion: Som industrielt forbrugsstof i stor mængde, automatiseringscyklustiden pr. styk skal være usædvanlig hurtig.
Tekniske parametre for plejlstangshylster
| Punkt | Parameterområde | Noter |
| Emnets diameter | Ø6,35 mm | Standard 1/4-tommer spec |
| Arbejdsstykkelængde | 200mm | Slankt skaft, højt L/D-forhold |
| Indledende bøjning | 0.5mm – 1.5mm | Naturlig forvrængning efter varmebehandling |
| Målrethed | ≤0,2 mm | Strenge krav for at forhindre værktøjsslingring |
| Indlæsningsmetode | Vilkårlig placering, Auto-orientering | Kernetilpasset funktion af dette udstyr |
Hvorfor vælge en tilpasset automatisk opretningsproces?
ZD300 slagskruetrækker opretningsmaskine
ZD300 slagskruetrækker rettemaskine er en servo CNC masseproduktion specialudstyr, som genopretter borets rethed og koaksialitet / værktøjsholder gennem præcis kraft for at sikre nøjagtigheden og levetiden for momentoverførsel.
Konventionelle processmertepunkter
Når man har at gøre med varmebehandlede slanke plejlstangshylstre, traditionelle manuelle eller halvautomatiske glattejern står over for fatale udfordringer:
| Smertepunkt | Specifikt problem | Indvirkning |
| Ekstremt tidskrævende læsning | Traditionelle foderautomater kræver, at arbejdere manuelt justerer alle dele, der vender i samme retning. | Spilder enorme mængder arbejdskraft og sænker produktionen drastisk. |
| Skrøbelige slanke skafter | En 6,35 mm stang snappes let eller permanent overbøjes ved ukontrollerbar manuel hammer eller kraftige presser. | Høje skrotrater og omkostninger til spildte materialer. |
| Ineffektiv inspektion | Stoler på, at arbejdere langsomt ruller delen på V-blokke med en måleur for at finde højdepunktet. | Målepræcision varierer fra operatør til operatør; kan ikke opfylde masseproduktionskonsistens. |
Skræddersyede fordele ved automatisk opretning
Håndtering af disse smertepunkter, vores tilpassede Fuldautomatisk Servo Point Glattejern tilbyder en revolutionerende løsning:
| Sammenligningsdimension | Semi-Auto Glattejern | Tilpasset automatisk glattejern | Forbedring |
| Indlæsningsmetode | Manuel justering | Tilfældig masseindlæsning, Maskinen orienterer sig automatisk | Ægte ubemandet lastning, helt frie hænder |
| Ligehed | ±0,3 mm | ≤0,2 mm | Konsekvent stabil præcision, nul slingre |
| Effektivitet | 40-60 sekunder/stykke | 10-15 sekunder/stykke | Over 300% kapacitetsforøgelse |
| Defektrate | 5-8% | <0.5% | Servopresning på mikronniveau eliminerer brud |
Kerne fordele:
- Smart orienteringsgenkendelse: En eksklusiv mekanisk vende- og sorteringsmekanisme. Uanset hvordan operatøren dumper ærmerne i tragten, maskinen identificerer automatisk hoved og hale, sikre 100% af dele kommer ind i rettestationen med den rigtige retning.
- Fleksibel præcisionsretning: Bruger en servodrevet stempel kombineret med lukket kredsløbskraft og forskydningskontrol til perfekt at håndtere den elastiske tilbagefjedring af det 6,35 mm slanke skaft.
Automatiseret opretningsproces
Dette udstyr fuldfører glatteopgaven igennem 6 fuldautomatiske trin, problemfrit at bevæge sig fra bulkdumpning til udledning af kvalificerede produkter. Det kernedrift er Step 02 (Auto orientering) og Trin 05 (Servopresseretning), som ikke kun overvinder præcisionskontrollen af dele med højt L/D-forhold, men også bryder produktionsflaskehalsen ved manuel læsning.
Plejlstangsmuffe Komplet udretningsproces Flow
| Behandle | Procesnavn | Kernemekanisme | Tid | Præcision / Mål |
| 01 | Bulk Loading & Forhøjende | Trinføder med høj kapacitet | Sammenhængende | Tillader fuldstændig tilfældig placering |
| 02 | Automatisk genkendelse & Orientering | Brugerdefineret stillings-id & flip track | 2s | Sikrer 100% ensartet retning |
| 03 | Automatisk fodring & Fastspænding | Pneumatisk arm & roterende centre | 2s | Stabil støtte til 6,35 mm stang |
| 04 | Hurtig Runout-scanning | Højpræcisions forskydningssensor | 3s | Fanger nøjagtigt bøjningshøjdepunkt |
| 05 | Præcisionstrykretning | Servo ram system | 5-8s | Rethed ≤0,2 mm |
| 06 | Endelig kontrol & Aflæsning | Sortering af udløbsskakt | 1s | Isolerer automatisk ukvalificerede dele |
Kerneprocesbeskrivelse
Trin 1 & 2: Vilkårlig placering & Auto orientering (Kernefunktion)
Procesformål: Eliminer manuel sortering og opnå fuldautomatisk, retningsmæssig korrekt fremføring af bulk plejlstangshylstre.
Nøglepunkter:
- Operatører dumper simpelthen kasser med ærmer direkte i højkapacitetstragten, uden at være opmærksom på retningen af hovedet eller halen.
- Elevatormekanismen fører delene individuelt ind i genkendelsessporet. Udnyttelse af de fysiske forskelle i ydre diameter og tyngdepunkt mellem de to ender af ærmet (eller ved at bruge optiske sensorer), de smart genkendelsesmekanisme bestemmer automatisk arbejdsemnets stilling.
- Omvendte dele falder ind i en specialdesignet vippeskakt, der vender dem rundt, sikre, at hvert stykke, der kommer ind i rettestationen, har sin drivende (sekskantskaft) vender mod nøjagtig samme faste side.
Trin 4 & 5: Scanning & Servo præcision opretning
Procesformål: Mål nøjagtigt den samlede bøjning af 200 mm skaftet og korriger den til inden for en 0,2 mm tolerance.
Nøglepunkter:
- For et emne kun 6,35 mm i diameter, støttemekanismer med ultralav friktion bruges til at forhindre sekundær deformation under rotation.
- Sensorer scanner emnets bøjningsprofil i realtid, og kontrolsystemet beregner den nødvendige mikroskopiske omvendte deformation.
- Servo-presning på mikronniveau: I stedet for en hydraulisk slagpresse, en servomotor påfører et ekstremt langsomt tryk, præcist kontrolleret forskydning. Ved hjælp af en “flertrinsberegning” algoritme, den overvinder stabilt elastisk tilbagespring uden at beskadige overfladen, låser ligeheden strengt inden for 0,2 mm.
Bearbejdningsvanskeligheder og løsninger
Vanskelighed 1: Asymmetriske ender forårsager papirstop ved automatisk indlæsning
Problembeskrivelse: Plejlstangsbøsningen er ikke en standard glat aksel; den ene ende er større end den anden. Hvis de kommer ind i rettemekanismen i tilfældige retninger, fastspænding vil mislykkes, eller sensorer styrter ind i emnet.
Løsninger: Vi tilpassede en smart sorteringsbane baseret på tyngdekraftsexcentricitet og mekaniske profilgrænser. Uden behov for kompleks robotiseret vision picking, ren mekanisk opfindsomhed retter retningen øjeblikkeligt, når delen glider ned. Det er yderst omkostningseffektivt, yderst stabil, og eliminerer fuldstændig papirstop.
Vanskelighed 2: Ekstrem skrøbelighed af det slanke skaft (31:1 L/D-forhold)
Problembeskrivelse: Et emne, der måler 6,35 mm i diameter og 200 mm i længden, er som en lang spisepind. Selv et let overskud af nedadgående tryk vil bøje det til en “V” form, ødelægge delen.
Løsninger: Systemet er indlejret med en Adaptiv Spring-back Compensation Algoritme designet specielt til slanke stænger. Vædderens første tryk bruger en konservativ kraft til at lære den sande tilbagespringskoefficient for det pågældende materialeparti. Den anvender derefter mikroskopisk præcise korrigerende presser, helt eliminerer risikoen for overbøjning af skrot.
Fremstillingsæske
Kundens baggrund
En velkendt OEM-producent af hardwareværktøj og fastgørelseselementer, kraftig eksport til Europa og Amerika, udbredt i professionelt tilbehør til elværktøj.
Tekniske udfordringer
- Kunden modtog en ordre på millioner af plejlstangshylstre med specifikationer på Ø6,35 mm × L200 mm, kræver en streng rethed på 0,2 mm.
- Deres ældre udstyr krævede, at operatørerne manuelt identificerede retningen af hvert stykke og placerede det i foderskakten. Over for massiv volumen, manuel sortering blev den alvorlige flaskehals.
- Stor afhængighed af manuelt arbejde førte til faldende effektivitet under nattevagter og hyppige udstyrsnedbrud, når operatører ved et uheld indsatte dele bagud.
Løsninger
| Punkt | Parametre/konfiguration |
| Emnenavn | Plejlstangshylster (Udvidelsesbjælke) |
| Specifikationer | Ø6,35mm × L200mm |
| Kerneudstyr | Fuldt automatisk servo-glattejern med auto-orientering |
| Fodersystem | Trinføder med høj kapacitet + Smart flip track |
| Præcisionsmål | Rethed ≤ 0,2 mm |
Implementeringsresultater
- Arbejdskraft fuldstændig frigjort: Operatører er overgået fra “slags” til simpelthen “læssere,” behøver kun at dumpe en kurv med dele i tragten hver halve time. En operatør kan nu administrere 5 maskiner samtidigt.
- Udbyttet steg i vejret: Takket være automatisk orientering og servoudretning på mikronniveau, menneskelige fejl (baglæns belastning og kraftig presning) blev elimineret. Udbyttegraden stabiliserede sig ovenfor 99.8%.
- Præcisionslåst: 100% automatiseret inspektion og sortering sikrede, at ikke et enkelt stykke, der flyttede til den næste proces, oversteg 0,2 mm rethed, markant styrke brandets omdømme på det internationale værktøjsmarked.
Ofte stillede spørgsmål
Q1: Hvad er succesraten for den vilkårlige placerings auto-orientering? Vil eventuelle omvendte dele glide igennem?
Stoler på vores tilpassede fysiske grænse- og tyngdepunktsgenkendelsesspor, succesraten for auto-orientering er 100%. Også selvom en defekt del med kraftige grater eller unormale dimensioner ikke kan vendes, maskinen vil omdirigere den til en afvisningsskakt. Et omvendt emne vil absolut aldrig komme ind i kerneudretningszonen for at forårsage et styrt.
Q2: Da arbejdsemnet er så slankt, hvorfor ikke bruge et multi-roll pass-through glattejern?
Mens multi-roll glattejern er hurtige, en plejlstangsmuffe har et sekskantskaft i den ene ende og en hul fatning i den anden. Multi-roll maskiner kan ikke behandle disse ulige diameter, asymmetriske ender. Desuden, kontinuerlig rulning kan forvrænge rundheden af den hule fatningsvæg. Derfor, servopresseudretning (punktscanning og lokaliseret presning) er den eneste holdbare løsning.
Q3: Kan denne maskine rumme plejlstænger af andre længder?
Ja. Maskinen har et modulært og justerbart design til sensorafstanden, center afstand, og udløbsrender. Ved blot at justere mekaniske grænser og kalde den tilsvarende emneopskrift frem på HMI-berøringsskærmen, det kan nemt rumme forskellige længdespecifikationer, fra 100 mm og 150 mm op til 300 mm.
